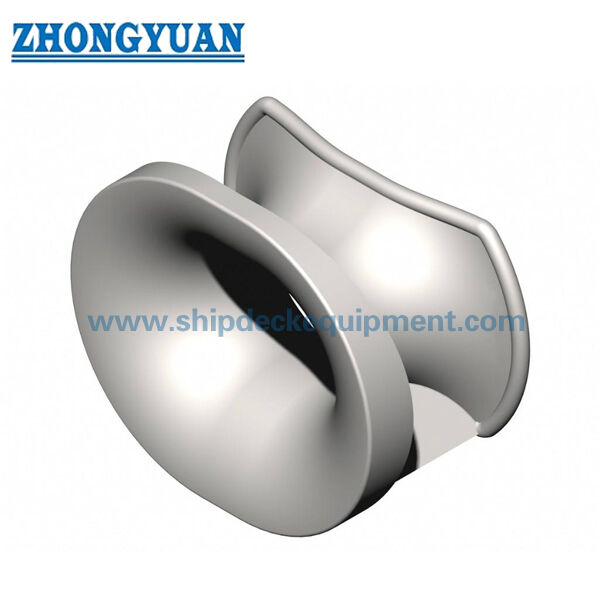

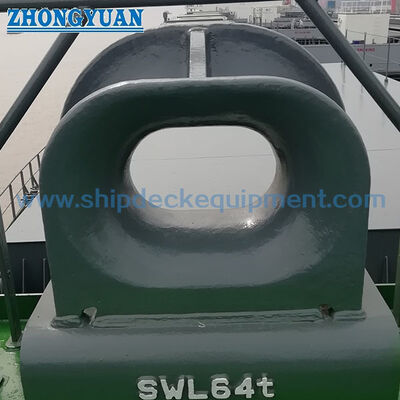

Bức tường được lắp đặt Panama Chock DIN 81915 hình dạng một đường dẫn dây thép đúc cho tàu kéo
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | Loại A, Loại B | Phạm vi SWL: | 10-320KN |
|---|---|---|---|
| Nguyên vật liệu: | Đúc thép C-Mn, đúc thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng | Tiêu chuẩn kỹ thuật: | DIN 81915:1998-8 |
| Cân nặng: | 19,5 đến 840kg | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS | ||
| Làm nổi bật: | DIN 81915 Form A Mooring Chock,DIN 81915 Chok mooring |
||
Mô tả sản phẩm
Bức tường được lắp đặt Panama Chock DIN 81915 Hình dạng một đường dẫn dây thép đúc cho tàu đậu
Tổng quan sản phẩm
DIN 81915 Form A mounted mooring chock là một hướng dẫn dây thừng thép đúc được sử dụng trên các hàng rào của tàu khi các đường dây đậu hoặc kéo cần một lối đi khép kín được xác định và bán kính tiếp xúc dây thừng trơn tru.Nó giúp hạn chế vị trí dây thừng và giảm ma sát trực tiếp giữa dây thừng và cấu trúc tàu trong khi đậu, di chuyển, đậu cảng, và sắp xếp dây kéo khi áp dụng.
Trang này được viết cho các cấu hình đính tường hình thức A dựa trên dữ liệu DIN 81915 cung cấp. Trang này không nên được coi là một trang sản phẩm nâng.Củng cố pháo đài địa phương, xử lý bề mặt, và phạm vi chứng chỉ nên được xác nhận theo bản vẽ bình và thông số kỹ thuật dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Bức chắn đệm Panama gắn trên vòm / Bức chắn đệm đóng → dẫn đường đệm hoặc kéo dây qua một đường dây được kiểm soát.
- Tiêu chuẩn và hình thức: DIN 81915 Form A → Tiêu chuẩn tham chiếu của Đức về hình học đệm gắn trên vòm và lựa chọn kích thước danh nghĩa.
- Phạm vi kích thước danh nghĩa: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → được chọn theo SWL, sắp xếp dây, không gian lắp đặt và bản vẽ tàu.
- Phạm vi SWL từ dữ liệu được cung cấp: 10 đến 320 kN → được sử dụng làm tải trọng lựa chọn sản phẩm, không được trộn với dây thừng MBL, tải trọng phá vỡ, tải trọng chứng minh hoặc tải trọng thử nghiệm.
- Tùy chọn vật liệu: đúc thép C-Mn, đúc thép không gỉ và thép đặc biệt cho các yêu cầu về lớp băng hoặc các yêu cầu cụ thể của dự án → chất lượng vật liệu cuối cùng nên được xác nhận trước khi báo giá.
- Phạm vi trọng lượng từ dữ liệu được cung cấp: 16,5 đến 840 kg tùy thuộc vào tham chiếu vật liệu và kích thước danh nghĩa → hữu ích cho việc xử lý, đóng gói, lập kế hoạch lắp đặt và ước tính vận chuyển.
- Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer như tham chiếu → thép không gỉ đánh bóng hoặc điều trị bề mặt tùy chỉnh có thể được thảo luận khi được chỉ định.
- Trọng tâm sản xuất: bán kính liên lạc dây thừng mịn, độ vững chắc của thân rác, trang phục cạnh, giao diện lắp đặt vòm, kiểm soát kích thước và xác nhận phạm vi chứng chỉ.
Các thông số kỹ thuật chính
| Đặt tên kích thước |
SWL CN |
b1 | b2 | d | e | f | h1 | h2 | h3 | L1 | L2 | r1 | r2 | s1 | s2 | w1 | w2 | Trọng lượng (GGG) kg |
Trọng lượng (GS) kg |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận DIN 81915 mẫu A đậu cắm gắn trên vòm và kích thước danh nghĩa 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 theo bản vẽ tàu.
Bước 2: Xác nhận SWL cần thiết, hướng đường đậu hoặc kéo, loại dây, đường kính dây, và liệu chốt là để xây dựng mới hay thay thế.
Bước 3: Xác nhận vị trí gắn tường thành, sự sắp xếp mở, giao diện hàn, gia cố thân xung quanh và không gian lắp đặt có sẵn.
Bước 4: Xác nhận yêu cầu vật liệu: thép đúc, thép không gỉ đúc, thép đặc biệt để sử dụng lớp băng hoặc vật liệu khác được chỉ định.
Bước 5: Xác nhận xử lý bề mặt: Sa 2.5 phun bằng epoxy shop primer, hệ thống sơn cuối cùng, bề mặt thép không gỉ đánh bóng hoặc lớp phủ tùy chỉnh.
Bước 6: Xác nhận phạm vi chứng chỉ trước khi báo giá: chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp, kiểm tra nhân chứng hoặc phê duyệt cụ thể cho dự án.
Bước 7: Cung cấp số lượng, điểm giao hàng, thời gian giao hàng cần thiết, bản vẽ lắp đặt và ảnh tham khảo nếu có.
Cấu trúc
Cơ thể thắt dây đai đúc. Điện dây đai khép kín. Khoảng bán kính liên lạc dây đai mịn màng. Giao diện lắp đặt vòm. Khởi mở hướng dẫn dây đai tròn.
Ưu điểm đúc, lắp đặt và kỹ thuật
- Hàm học chốt đóng giúp giữ dây neo hoặc kéo trong một đường dây được xác định và giảm tiếp xúc trực tiếp giữa dây và cạnh vách.
- Các bán kính liên lạc dây thừng mịn nên được trang bị và kiểm tra sau khi đúc để giảm tiếp xúc địa phương sắc nét và giúp bảo vệ dây cáp hoặc dây thép.
- Cung cấp thép đúc phù hợp khi dự án yêu cầu một hướng dẫn dây thừng mạnh mẽ với hình dạng xác định, hình học lặp lại và phạm vi kiểm tra cụ thể cho dự án.
- Sự sắp xếp gắn trên vòm nên được xem xét lại cùng với việc tăng cường thân tàu địa phương, góc dẫn dây thừng, chi tiết hàn và quy trình lắp đặt xưởng đóng tàu.
- Phạm vi SWL được cung cấp cung cấp một cơ sở lựa chọn rõ ràng, nhưng nó không nên bị nhầm lẫn với dây thừng MBL, tải vỡ dây thừng, tải chứng minh hoặc tải thử nghiệm.
- Các tham chiếu trọng lượng GGG và GS trong bảng cung cấp nên được giữ riêng biệt. Đối với báo giá thép đúc, nên xác nhận lớp vật liệu cuối cùng và tham chiếu trọng lượng.
- Việc xem xét dựa trên FEA, kiểm tra đúc, phạm vi NDT hoặc kiểm tra nhân chứng lớp có thể được sắp xếp khi được yêu cầu bởi đặc điểm kỹ thuật tàu hoặc thủ tục phê duyệt lớp.
Các thuộc tính tùy chỉnh
- Tiêu chuẩn: DIN 81915:1998-08 → sử dụng khi khu đóng tàu hoặc thông số kỹ thuật của chủ sở hữu yêu cầu kích thước vòm hoặc vòm đậu gắn trên boong.
- Hình thức: Hình A → cấu hình chốt đóng gắn trên vòm để dẫn đường dây đậu và kéo.
- Kích thước danh nghĩa: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → chọn theo SWL, đường dây và bản vẽ tàu.
- SWL: 10?? 320 kN từ dữ liệu được cung cấp → tải trọng lựa chọn sản phẩm, không phải dây thừng MBL hoặc tải trọng phá vỡ.
- Vật liệu: Thép đúc C-Mn / thép không gỉ đúc / tùy chọn thép đặc biệt → Mức độ cuối cùng và phạm vi chứng chỉ nên được xác nhận trước khi sản xuất.
- Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer như tham chiếu → lớp phủ cuối cùng tuân theo thông số kỹ thuật sơn bình hoặc yêu cầu của khách hàng.
- Lắp đặt: Lắp bọc → củng cố địa phương, chi tiết hàn và quy trình lắp đặt nên được xác nhận bằng bản vẽ.
- Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → kiểm tra lớp và mức chứng chỉ nên được xác nhận trước khi báo giá.
Làm thế nào nó hoạt động
Mooring or towing line approaches the bulwark area → Rope passes through the closed chock opening → Smooth cast contact radius guides the rope path → Local contact force is transferred into the bulwark structure → Inspection and final coating are completed according to project requirement
Ứng dụng
Tàu chở hàng. Tàu chở hàng lớn. Tàu chở dầu. Tàu chứa. Tàu kéo. Tàu làm việc.
Chứng chỉ và lợi thế
Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

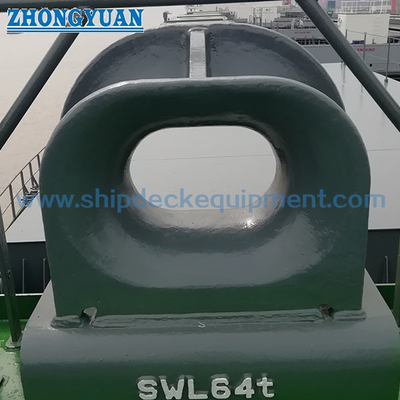

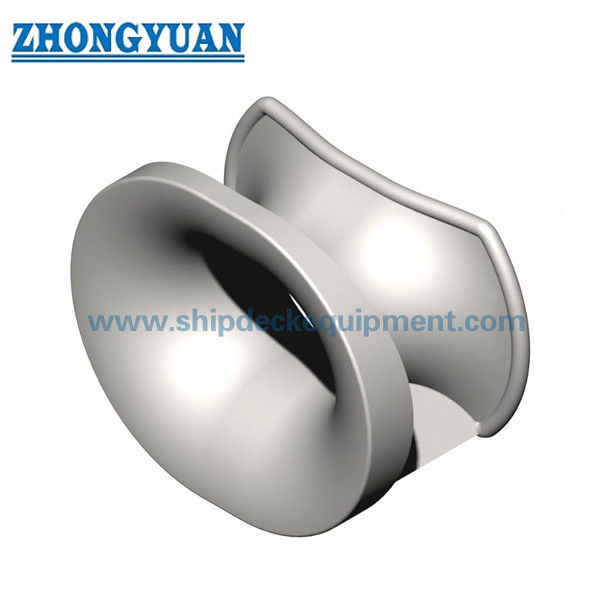

Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: DIN 81915 Form A là một sản phẩm nâng?
A1: Không. Sản phẩm này là một đệm dây kéo được gắn trên tường thành được sử dụng để hướng dẫn và giới hạn đường dây. Nó không nên được mô tả như một mắt nâng, đệm nâng, kéo kéo,hoặc phụ kiện nâng.
Q2: SWL trong bảng có thể được coi là tải cắt dây thừng không?
A2: Không. Các giá trị SWL trong bảng cung cấp là tải lựa chọn sản phẩm.và tải thử nghiệm là các khái niệm khác nhau và nên được xác nhận riêng biệt theo sắp xếp đậu tàu hoặc kéo tàu..
Q3: Những thông tin nào cần thiết trước khi báo giá?
A3: Xác nhận mẫu DIN 81915 A, kích thước danh nghĩa, SWL, chất lượng vật liệu, xử lý bề mặt, số lượng, bản vẽ lắp đặt, yêu cầu giấy chứng nhận, điểm đến giao hàng và thời gian giao hàng yêu cầu.
