Máy kéo hải quân Hook 400 kN loại xuân tự động cho tàu kéo

Máy kéo hải quân Hook 400 kN loại xuân tự động cho tàu kéo

Tổng quan sản phẩm

The 400 kN manual-release spring towing hook is a shipboard towing fitting used on tugboats and towing vessels to retain the towing connection during operation and permit deliberate local release through a mechanical operating arrangementCác cơ chế hỗ trợ mùa xuân hỗ trợ mở móc sau khi thiết bị giữ được tháo.Trang này là dành cho loại ruột hoạt động bằng tay và không đại diện cho một hệ thống thả từ xa thủy lực hoặc khí.

CB/T 637-1995 bao gồm phân loại sản phẩm, yêu cầu kỹ thuật, phương pháp thử nghiệm, quy tắc kiểm tra, đánh dấu và đóng gói cho móc kéo mùa xuân được sử dụng trong kéo tàu.Dòng cung cấp dao động từ 16 kN đến 400 kN, với trang này tập trung vào mô hình 400 kN. Bảng kích thước được cung cấp sử dụng thuật ngữ "Max. Load"; tên hợp đồng là tải được phép, SWL, hoặc tải kéo an toàn,cùng với tải thả và tải thử yêu cầu, phải được xác nhận từ bản vẽ dự án được phê duyệt và phạm vi lớp trước khi sản xuất.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Cây móc kéo mùa xuân phóng tay → phóng cơ khí địa phương cho các thiết bị kéo tàu.
• Tiêu chuẩn tham chiếu: CB/T 637-1995 → áp dụng cho móc kéo mùa xuân để kéo tàu và bao gồm các yêu cầu kỹ thuật, thử nghiệm, kiểm tra, đánh dấu và đóng gói.
• Mô hình trang: tải trọng tối đa 400 kN trong bảng cung cấp → mô hình công suất cao nhất trong loạt 16~400 kN được cung cấp.
• Phương thức thả: Chức năng hoạt động bằng tay → thiết bị thả từ xa bằng thủy lực và khí không được bao gồm trong cấu hình này.
• Kích thước mô hình 400 kN: L 2259 mm × B 640 mm × H 472 mm → Không gian nền tảng và độ trống hoạt động phải được kiểm tra trước khi sản xuất.
• Trọng lượng tính toán: khoảng 1340,1 kg → liên quan đến việc xử lý, vận chuyển, lập kế hoạch nâng trên tàu và lắp đặt nền tảng.
• Cơ sở vật liệu: thép nhẹ / thép C-Mn → các loại vật liệu chính xác của tấm, đúc, chân, bụi và lò xo phải được xác nhận.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp phủ epoxy shop-primer như tham chiếu → lớp phủ biển cuối cùng tuân theo thông số kỹ thuật sơn tàu.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận mô hình 400 kN và xác định liệu tải dự án có được chỉ định là tải tối đa, tải được phép, SWL hoặc tải kéo an toàn hay không.

Bước 2: Cung cấp loại dây kéo, mắt kéo hoặc kích thước kết nối, hướng dẫn dự kiến, góc hoạt động và lỗ mở móc cần thiết.

Bước 3: Xác nhận nền tảng lắp đặt, đường tải, gia cố dưới boong, giao diện buộc / hàn và khoảng trống hoạt động có sẵn bằng bản vẽ.

Bước 4: Xác nhận sự sắp xếp thả bằng tay, vị trí hoạt động địa phương, đường dẫn đòn bẩy hoặc dây thả, tải thả cần thiết và quy trình thiết lập lại.

Bước 5: Xác nhận chất lượng vật liệu, nhiệt độ thiết kế tối thiểu, môi trường ăn mòn, yêu cầu lớp băng hoặc nhiệt độ thấp và hệ thống lớp phủ cuối cùng.

Bước 6: Xét phạm vi thử nghiệm và chứng chỉ, xã hội lớp, điểm nhân chứng, số lượng, điểm giao hàng, ngày giao hàng yêu cầu và cung cấp bản vẽ GA hoặc lắp đặt.

Cấu trúc

Towing hook body | Retaining and latch assembly | Spring-assisted release mechanism | Manual operating lever / release linkage | Pivot pin and bushes | Base and foundation interface | Reset and locking arrangement | Marine protective coating

Lợi thế về phát hành, lắp đặt và chất lượng

• Cơ chế thủ công cung cấp hoạt động cơ khí địa phương mà không dựa vào một bộ điện thủy lực hoặc nguồn cung cấp khí; vị trí người vận hành và truy cập an toàn phải được kiểm tra trong bố trí bình.
• Hỗ trợ giọt hỗ trợ mở móc sau khi khóa được tháo,trong khi tải thả cho phép phải được chứng minh bằng quy trình thiết kế và thử nghiệm được phê duyệt thay vì giả định từ giá trị bảng 400 kN.
• Mô hình 400 kN cung cấp một phong bì kích thước được xác định để xem xét bố trí boong, thiết kế nền tảng, lập kế hoạch truy cập và so sánh báo giá.
• Lực kéo được chuyển qua thân móc, trục, cơ sở và cấu trúc thân tàu hỗ trợ;Vì vậy, sức mạnh của nền tảng và gia cố dưới sàn là một phần của sự sắp xếp kéo hoàn chỉnh.
• Các chân, bụi cây, các khu vực tiếp xúc khóa, suối và liên kết giải phóng nên vẫn có thể truy cập để kiểm tra, bôi trơn, kiểm tra hao mòn và kiểm tra chức năng.
• Thử nghiệm tải, thử nghiệm hoạt động giải phóng, khả năng truy xuất nguồn gốc vật liệu và chứng thực lớp có thể được sắp xếp theo kế hoạch kiểm tra và thử nghiệm được phê duyệt.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB/T 637-1995 → tham chiếu tiêu chuẩn cho móc kéo mùa xuân được sử dụng trong kéo tàu.
• Mô hình: 400 → được chọn từ loạt 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 kN được cung cấp.
• Đánh giá tải: tải tối đa 400 kN trong dữ liệu được cung cấp → định nghĩa tải hợp đồng cuối cùng và đánh dấu phải được xác nhận.
• Phương pháp thả: Thả địa phương bằng tay → thả bằng thủy lực hoặc khí từ xa nằm ngoài mô hình này trừ khi được thiết kế riêng.
• Vật liệu: thép nhẹ / thép C-Mn → các loại thành phần chính xác và các yêu cầu nhiệt độ thấp phải được xác nhận.
• Điều trị bề mặt: Sa 2.5 + epoxy shop primer như tham chiếu → hệ thống sơn cuối cùng tuân theo thông số kỹ thuật dự án.
• Lắp đặt: Đứng trên boong / nền tảng → hướng tải, chi tiết gắn, củng cố boong và đường thoát đường cần bản vẽ được phê duyệt.
• Kiểm tra & Chứng nhận: Theo phạm vi đặt hàng → tải thử nghiệm, điều kiện thử nghiệm giải phóng, chứng thực lớp học và loại chứng chỉ phải được thỏa thuận trước khi báo giá.

Làm thế nào nó hoạt động

Towing connection is placed on the hook → Retaining mechanism secures the hook in the working position → Towing load is transferred to the base and supporting hull structure → Operator actuates the manual release arrangement → Latch disengages and the spring assists hook opening → Connection is released → Hook is reset, khóa và kiểm tra chức năng trước khi sử dụng lại

Ứng dụng

Tàu kéo cảng. Tàu kéo bờ biển. Tàu kéo hỗ trợ tàu. Tàu kéo làm việc được phê duyệt. Dự án xây dựng mới.

Chứng chỉ và lợi thế

Giấy chứng nhận và kiểm tra có thể được sắp xếp theo yêu cầu của dự án, phạm vi thử nghiệm được phê duyệt, khả năng truy xuất nguồn gốc vật liệu và thủ tục của xã hội phân loại.Có sẵn tùy thuộc vào sự chấp thuận của lớp học và phạm vi đặt hàng đã thỏa thuận.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

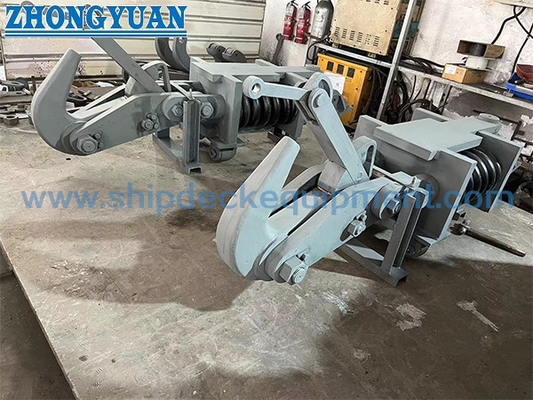

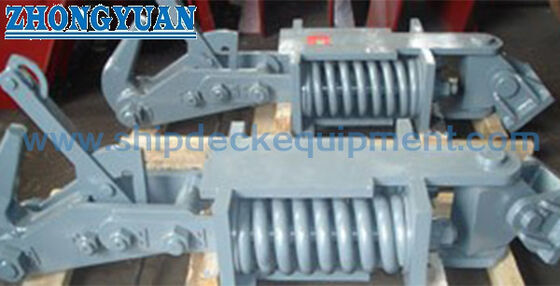

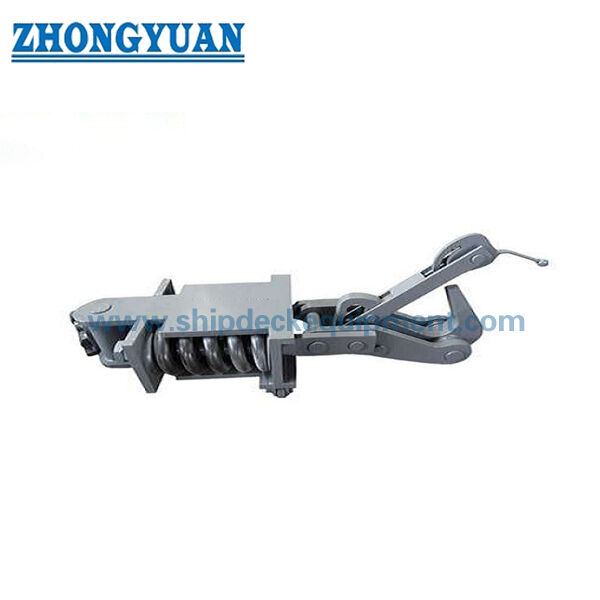

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Có thể thả móc bằng tay trong khi mang toàn bộ tải 400 kN không?

A1: Bảng cung cấp xác định 400 kN là tải trọng tối đa, nhưng nó không xác nhận độc lập tải trọng thả cho phép.Việc thả dưới tải phải được xác định trong thông số kỹ thuật được phê duyệt và được xác minh bằng thử nghiệm hoạt động thả bắt buộcKhông nên giả định rằng giải phóng tải đầy đủ được bao gồm.

Q2: Mô hình này có bao gồm thả từ xa bánh lái?

A2: Không. Trang này mô tả một móc kéo mùa xuân thả bằng tay. Một hệ thống thả từ xa thủy lực hoặc khí nén đòi hỏi một cấu hình được phê duyệt khác, triết lý điều khiển, kiểm tra an toàn,và phạm vi thử nghiệm.

Q3: Những thông tin nào được yêu cầu trước khi báo giá?

A3: Cung cấp chỉ định tải yêu cầu, kích thước dây kéo hoặc mắt, hướng kéo, bản vẽ nền tảng và lắp đặt, sắp xếp thả bằng tay, các yêu cầu về vật liệu và lớp phủ.xã hội giai cấp, phạm vi thử nghiệm, số lượng, điểm đến và lịch trình giao hàng.
