Ròng rọc dẫn hướng dây cáp thép thẳng đứng cho tời nâng, cửa dốc và hệ thống kéo | Dây cáp 20-76 mm

Hướng dẫn dây thép thẳng đứng Bảng vít để nâng máy kéo, cánh cửa và hệ thống kéo.

Tổng quan sản phẩm

Khối sợi dây dẫn thẳng đứng là một thành phần cố định thay đổi hướng được sử dụng để hướng dẫn dây thép chạy qua một mặt phẳng thẳng đứng được kiểm soát.Nó thường được lắp đặt trong thiết bị nâng, hệ thống nâng treo treo, treo treo cửa, thiết bị treo treo kéo, tàu kỹ thuật, phà, thuyền làm việc, tàu đặc biệt và thiết bị cảng.Các đường rãnh quay sheave hỗ trợ đường dẫn dây và thay đổi hướng của nó trong khi chuyển phản ứng dây kết quả thông qua trục, khung và nền móng lắp đặt.

Sản phẩm được lựa chọn như là một phần của hệ thống dây thừng và dây kéo hoàn chỉnh. đường kính dây chỉ là điểm khởi đầu; cấu trúc dây thừng, tải trọng phá vỡ tối thiểu, kéo dây kéo, tải trọng giữ phanh,Tốc độ vận hành, chu kỳ làm việc, góc thay đổi hướng, góc vận chuyển, đường kính trục trục cần thiết, hồ sơ rãnh, bố trí trục và vòng bi, và nền tảng lắp đặt cũng phải được xác nhận.Dọc, đứng / chân đệm, ngang, cuộn và hàn phiên bản có thể được cấu hình để phù hợp với bố trí thiết bị.Vỏ dẫn và cấu trúc hỗ trợ của nó phải được kiểm tra theo thiết kế nâng áp dụng, kiểm tra, thử nghiệm và yêu cầu về lớp hoặc quy định pháp lý.

Thông số kỹ thuật nhanh

• Phạm vi dây thép thép: 20 đến 76 mm → bao gồm các thiết bị dẫn đường cho máy kéo nâng, máy kéo cửa ván, máy kéo và các hệ thống dây thép biển hoặc bến cảng khác.
• Độ kính đệm được cung cấp Φ: 340 đến 1120 mm → bản vẽ phải xác nhận liệu Φ là đường kính bên ngoài hoặc đường kính pitch trước khi kiểm tra tỷ lệ D/d cuối cùng.
• Phạm vi bao bì chính: A 280 đến 1350 mm, B 390 đến 1250 mm, H 220 đến 720 mm → hữu ích cho không gian thiết bị sơ bộ, truy cập và quy hoạch nền tảng.
• Ứng dụng điển hình: thiết bị nâng, máy kéo nâng, máy kéo cánh cửa, máy kéo và hệ thống dây thừng bên bến cảng → mô hình cuối cùng phải phù hợp với đường dẫn dây và vỏ tải thực tế.
• Các tùy chọn cấu hình: dọc, đứng / chân đệm, ngang, bị bót hoặc hàn → chọn theo hướng dây, góc thay đổi hướng, truy cập bảo trì và cấu trúc hỗ trợ.
• Các lựa chọn vật liệu và kết thúc: thép đúc, thép C-Mn, thép hợp kim hoặc thép nhẹ với Sa 2 1⁄2 thổi và epoxy shop primer, đánh bóng, kẽm,hoặc lớp phủ dự án → chất lượng chính xác và kết thúc tuân theo nhiệm vụ và môi trường.
• Trọng tâm hoạt động: hướng dẫn dây thừng được kiểm soát, hồ sơ rãnh phù hợp, xoay tự do,và kiểm tra có thể truy cập → hỗ trợ định tuyến dây thừng dự đoán và giảm tiếp xúc trượt tại điểm thay đổi hướng.
• Chứng chỉ: Tài liệu của nhà sản xuất hoặc chứng nhận liên quan đến lớp có thể được sắp xếp theo yêu cầu của dự án, dịch vụ dự kiến và phạm vi kiểm tra đã thỏa thuận.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận ứng dụng và tuyến đường dây: thiết bị nâng, máy kéo nâng, máy kéo cửa giàn khoang, máy kéo kéo, máy kéo bến, loại tàu, vị trí lắp đặt, hướng dây thừng đến,hướng dây thừng đi ra, và góc thay đổi hướng cần thiết.

Bước 2: Cung cấp dữ liệu dây thép thép: đường kính danh nghĩa, cấu trúc, loại lõi, hướng đặt, tải trọng phá vỡ tối thiểu, nhà sản xuất dây thừng và đường kính trục trục tối thiểu được khuyến cáo.

Bước 3: Xác nhận hệ thống và tải thiết kế: kéo đường dây tối đa hoặc căng dây thừng thiết kế, tải giữ phanh, tốc độ hoạt động, yếu tố động, chu kỳ làm việc,lực hoạt động của vỏ nâng tải hoặc cửa ván nếu có thể, và sốc dự kiến hoặc tải tạm thời.

Bước 4: Chọn sắp xếp: dọc, đứng / chân đệm, ngang, bót, hoặc hàn; cung cấp thiết bị và nền tảng vẽ, không gian có sẵn, bảo trì độ trong sạch, góc đội dây thừng,và hướng tải dự định.

Bước 5: Xác nhận vật liệu và các bộ phận xoay: lớp vỏ và khung, yêu cầu làm cứng rãnh, vật liệu trục, loại vòng bi hoặc vỏ, cách niêm phong, bôi trơn và các bộ phận hao thay thế.

Bước 6: Xác nhận xử lý bề mặt, số lượng, tiêu chuẩn nâng hoặc hàng hải áp dụng, chứng chỉ và phạm vi kiểm tra, điểm đến, thời gian giao hàng yêu cầu,và ảnh GA hoặc ảnh tham chiếu đã được phê duyệt trước khi sản xuất.

Cấu trúc

Grooved steel sheave | Shaft and retaining arrangement | Bearing or bushing system | Vertical support frame | Bolted or welded mounting base | Lubrication and sealing points as specified | Marine coating or project finish

Hướng dẫn dây thép, lắp đặt và lợi thế về chất lượng

• Các vòng xoay sợi dây thép dẫn đường dây chạy và thay đổi hướng của nó thông qua tiếp xúc cuộn, giúp tránh trượt trực tiếp qua một cạnh thép cố định khi sợi dây được sắp xếp đúng.
• Kích thước và hình học kheo phải phù hợp với cấu trúc dây thực tế. Tỷ lệ D / d cuối cùng phải sử dụng đường kính kheo, chứ không phải đường kính bên ngoài chưa xác nhận.
• Vị trí hướng dẫn nên được phối hợp với trống kéo, bó cạnh, cơ chế cửa ván, nâng reeving,hoặc kéo dẫn để góc và dẫn bên đội tàu vẫn trong thiết bị và dây chuyền nhà cung cấp quy định cho phép.
• Căng thẳng dây thừng hoạt động thông qua một sự thay đổi hướng tạo ra một phản ứng kết hợp tại trục, khung, cọc lắp đặt hoặc hàn và cấu trúc hỗ trợ.Phản ứng phụ thuộc vào cả hai căng dây thừng và góc dây thừng bao gồm.
• Đối với dịch vụ thiết bị nâng, khối đệm, nền tảng, các yếu tố an toàn, khả năng truy xuất nguồn gốc vật liệu, kiểm tra, kiểm tra và đánh dấu phải được xác minh như một phần của hệ thống nâng áp dụng;Chiều kính dây thừng một mình không thiết lập khả năng nâng.
• Chứng cứng rãnh, vỏ tự bôi trơn hoặc các yếu tố giảm rung có thể được chỉ định khi cần thiết, nhưng phương pháp, vật liệu, độ cứng, sắp xếp bôi trơn,và các tiêu chí kiểm tra phải được xác nhận trước khi báo giá.
• Các trục, vòng bi hoặc vỏ, rãnh và các khu vực tiếp xúc dây thừng có thể truy cập hỗ trợ kiểm tra thường xuyên, bôi trơn, đo mòn và lập kế hoạch thay thế.

Các thuộc tính tùy chỉnh

• Chức năng sản phẩm: Hướng dẫn dây thừng dây thừng và đường thay đổi hướng → được sử dụng với một hệ thống kéo hoặc hệ thống kéo để điều khiển đường dẫn dây thừng và chuyển hướng dây thừng chạy.
• Độ kính dây thừng: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → lựa chọn mô hình sơ bộ theo loạt kích thước được cung cấp.
• Dịch vụ điển hình: Máy kéo nâng / Máy kéo cửa ván / Máy kéo kéo / Máy kéo bến tàu → mỗi ứng dụng đòi hỏi trường hợp tải riêng, tuyến đường dây, nhiệm vụ và xem xét phê duyệt.
• Cấu hình: Đọc / đứng / ngang, với cài đặt đệm hoặc hàn → chọn theo dây thừng, bố trí thiết bị, quyền truy cập bảo trì và thiết kế nền tảng.
• Vật liệu: thép đúc / thép C-Mn / thép hợp kim / thép nhẹ → phải được xác nhận chất lượng chính xác, khả năng truy xuất, xử lý nhiệt và khả năng hàn.
• Bề mặt rãnh: Được gia công và tùy chọn cứng → hồ sơ rãnh, bán kính tiếp xúc, kết thúc bề mặt và yêu cầu độ cứng phải phù hợp với sợi dây đã chọn.
• Xích và bôi trơn: Để xác nhận → chỉ định vòng bi cán, vỏ vỏ đơn giản, vỏ tự bôi trơn, niêm phong, điểm mỡ và khoảng thời gian bảo trì theo yêu cầu.
• Cơ sở tải: Để được xác nhận → lựa chọn mô hình yêu cầu độ căng dây thừng thiết kế, góc thay đổi hướng, yếu tố động, nhiệm vụ và phản ứng nền tảng; đường kính dây không phải là một chỉ số tải.
• Yêu cầu giấy chứng nhận: Theo phạm vi dự án → giấy chứng nhận nhà sản xuất, giấy chứng nhận vật liệu, báo cáo kiểm tra, tài liệu liên quan đến nâng hoặc sự tham gia của lớp học nên được thỏa thuận trước khi đặt hàng.

Làm thế nào nó hoạt động

Wire rope leaves the winch drum or preceding sheave → Rope enters the machined groove → The rotating sheave guides the rope and changes its direction → Shaft and frame transfer the resulting reaction to the mounting foundation → Rope continues toward the lifting reeving, cơ chế cửa ván, dẫn kéo, hoặc điểm làm việc khác

Ứng dụng

Marine and industrial lifting equipment | Lifting winches | Ramp door operating winches | Ro-Ro ferries and landing craft | Towing winches and towing-wire routing | Engineering vessels | Workboats and special-purpose ships | Dock and shipyard winch systems

Chứng chỉ và lợi thế

Giấy chứng nhận và kiểm tra có thể được sắp xếp theo yêu cầu của dự án, khả năng truy xuất nguồn gốc vật liệu, phạm vi thử nghiệm đã đồng ý và thủ tục phê duyệt của xã hội phân loại.Các yêu cầu về tính sẵn sàng và chứng kiến nên được xác nhận trước khi báo giá.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

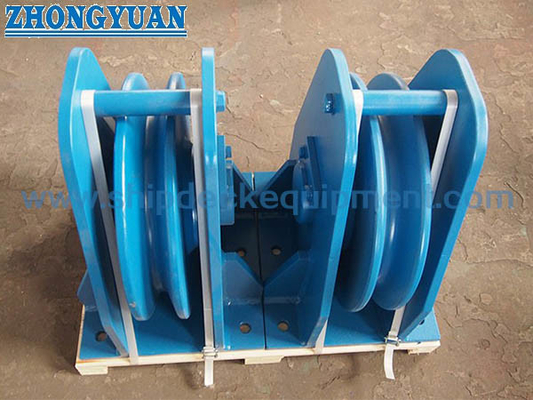

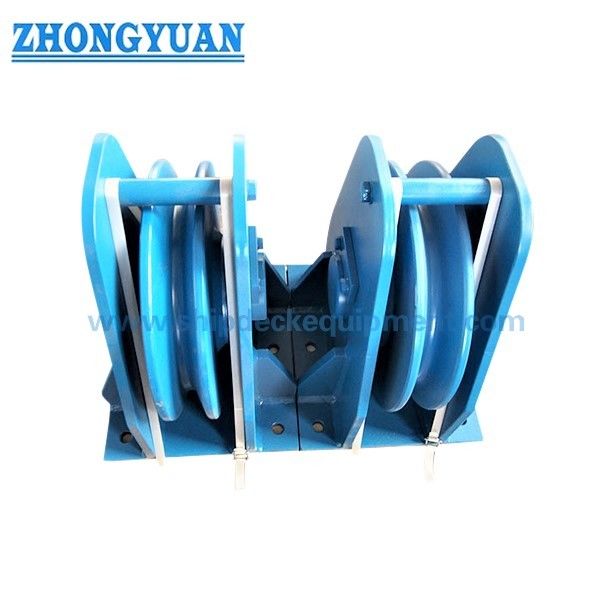

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn đúng mô hình sợi hướng dẫn?

A1: Bắt đầu với đường kính dây thừng, nhưng cũng xác nhận cấu trúc dây thừng, tải trọng phá vỡ tối thiểu, căng dây thừng thiết kế, kéo dây kéo, tải trọng giữ phanh, tốc độ hoạt động, góc lệch, chu kỳ làm việc,Profile rãnh, đường kính pitch, và phản ứng lắp đặt.

Q2: Có thể sử dụng một mô hình sợi hướng dẫn cho hệ thống nâng, cửa giàn và kéo không?

A2: Chỉ khi thiết kế thực tế đã được kiểm tra cho dịch vụ đó. Các ứng dụng này có thể có các căng dây khác nhau, các yếu tố động lực, chu kỳ làm việc, các yếu tố an toàn, yêu cầu kiểm tra,và phản ứng nền tảngMột mô hình không nên được chuyển giữa các ứng dụng chỉ dựa trên đường kính dây thừng.

Q3: Sự khác biệt giữa lắp đặt đệm và hàn là gì?

A3: Một cơ sở đệm có thể hỗ trợ gỡ bỏ và bảo trì khi nền móng, vật cố định và tải trước được thiết kế đúng.Một cơ sở hàn cung cấp một kết nối vĩnh viễn nhưng đòi hỏi sự tương thích vật liệu được xác nhận, chi tiết hàn, truy cập, kiểm tra và củng cố cấu trúc hỗ trợ.
