Con lăn dẫn hướng hàng hải cho dây kéo, dây cáp thép và dẫn hướng xích

Tổng quan sản phẩm

Con lăn dẫn hướng hàng hải là một bộ phận dẫn hướng đường dây quay, được sử dụng để định tuyến dây kéo, dây cáp thép, xích hoặc một đường dây được phê duyệt khác theo một đường đi được kiểm soát trên các tàu kỹ thuật, phà, tàu chuyên dụng, bến cảng và hệ thống máy móc boong. Tùy thuộc vào bản vẽ lắp đặt, con lăn có thể được bố trí theo chiều dọc, chiều ngang hoặc trên giá nghiêng.

Bảng kích thước được cung cấp bao gồm đường kính con lăn từ 65 đến 203 mm, chiều rộng con lăn từ 76 đến 152 mm, lỗ trục từ 25,4 đến 38,1 mm và đường kính dây cáp tối đa được khuyến nghị từ 8 đến 20 mm nếu có ghi rõ. Đối với việc kéo, xử lý xích hoặc dẫn hướng dây nâng, cụm con lăn hoàn chỉnh, trục, bạc lót hoặc ổ đỡ, giá đỡ, bộ phận giữ, mối hàn hoặc bu lông và nền móng cục bộ phải được xác minh so với lực căng dây thực tế, hướng tải, hiệu ứng động, chu kỳ làm việc và hệ số an toàn yêu cầu trước khi sử dụng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Con lăn dẫn hướng hàng hải → bộ phận tiếp xúc quay để dẫn hướng dây kéo, dây cáp thép hoặc xích được kiểm soát.
• Dịch vụ chính: Dẫn hướng dây kéo / dây tời / xích → dẫn hướng dây giữa máy móc trên tàu, các điểm định tuyến trên boong và hướng làm việc.
• Dịch vụ dây nâng tùy chọn: Tùy thuộc vào tải trọng thiết kế đã được xác minh và phê duyệt dự án → con lăn không phải là thiết bị nâng độc lập hoặc phụ kiện nâng.
• Cấu hình lắp đặt: Đứng / giá nghiêng / ngang → hướng lắp đặt nên tuân theo hướng dây vào và ra thực tế.
• Phạm vi con lăn được cung cấp: đường kính 65–203 mm và chiều rộng 76–152 mm → kích thước tham khảo để lựa chọn con lăn ban đầu và không gian lắp đặt.
• Phạm vi dây cáp được khuyến nghị trong bảng được cung cấp: 8–20 mm nếu có ghi rõ → phạm vi 20–76 mm được khai báo riêng cần được xác nhận trước khi xuất bản.
• Cấu tạo lỗ và chống mài mòn: lỗ 25,4–38,1 mm với bạc lót bằng đồng trong hầu hết các kích thước được liệt kê → hợp kim bạc lót, bôi trơn, lắp trục và phương pháp thay thế cần được xác nhận.
• Cơ sở tải trọng và chứng nhận: Không cung cấp SWL, tải trọng kéo hoặc khả năng nâng → tải trọng cho phép và phạm vi chứng nhận phải được xác định từ thiết kế dự án hoàn chỉnh.

Kỹ thuật chính

Bước 1: Xác nhận dịch vụ thực tế: dẫn hướng dây kéo, định tuyến dây cáp thép kéo, dẫn hướng xích, định tuyến dây tời ra boong, hoặc dẫn hướng dây trong hệ thống nâng hoặc xử lý.

Bước 2: Xác nhận loại và cấu tạo dây: dây cáp thép, dây sợi hoặc xích. Dịch vụ xích yêu cầu kích thước mắt xích, bước xích, hướng tiếp xúc và tiêu chí mài mòn phải được kiểm tra so với biên dạng con lăn.

Bước 3: Xác nhận lắp đặt theo chiều dọc, chiều ngang hoặc nghiêng, cùng với hướng dây vào và ra, góc dẫn hướng tối đa, góc lệch và không gian lắp đặt có sẵn.

Bước 4: Chọn đường kính con lăn, chiều rộng, lỗ trục, cấu tạo bạc lót hoặc ổ đỡ và biên dạng tiếp xúc từ bản vẽ dự án. Đối với dây cáp thép, hãy xác nhận yêu cầu uốn tối thiểu với nhà sản xuất dây cáp.

Bước 5: Cung cấp lực căng dây kéo tối đa, lực kéo tời, tải trọng xích hoặc tải trọng dây nâng (nếu có), bao gồm cả dung sai động hoặc va đập, chu kỳ làm việc, hướng tải và hệ số an toàn yêu cầu.

Bước 6: Xác nhận vật liệu con lăn, trục, giá đỡ và bạc lót; làm cứng bề mặt hoặc bề mặt chống mài mòn có thể thay thế; phương pháp bôi trơn; hệ thống sơn phủ; và môi trường ăn mòn.

Bước 7: Xác nhận số lượng, phạm vi chứng nhận và kiểm tra, loại tàu hoặc thiết bị, bản vẽ lắp đặt hoặc ảnh, điểm giao hàng và thời gian giao hàng yêu cầu.

Cấu trúc

Thân con lăn | Bề mặt tiếp xúc dây hoặc xích theo biên dạng được phê duyệt | Trục / trục quay | Bạc lót đồng hoặc ổ đỡ được chỉ định | Giá đỡ bên hoặc chân đế | Cấu hình lắp đặt dọc, nghiêng hoặc ngang | Giao diện hàn hoặc bắt bu lông | Hệ thống sơn phủ dự án

Ưu điểm khi kéo, dẫn hướng xích & lắp đặt

Con lăn quay thay đổi đường đi của dây kéo, dây cáp thép hoặc xích với ít tiếp xúc trượt hơn so với cạnh sắc cố định, giúp giảm mài mòn cục bộ khi con lăn quay tự do.

• Cấu hình dọc, ngang và nghiêng cho phép trục con lăn khớp với đường đi dây thực tế thay vì buộc dây đi theo hướng thay đổi không phù hợp.
• Đường kính con lăn và biên dạng tiếp xúc phải khớp với cấu tạo dây và yêu cầu uốn. Con lăn phù hợp cho dây cáp thép không nhất thiết phù hợp cho xích, và dẫn hướng xích có thể yêu cầu biên dạng tiếp xúc và đánh giá mài mòn chuyên dụng.
• Bạc lót đồng có thể thay thế giúp đơn giản hóa việc bảo trì bộ phận mài mòn, nhưng chỉ bạc lót đồng không chứng minh hoạt động tự bôi trơn. Hợp kim bạc lót, rãnh bôi trơn, cung cấp mỡ, khe hở cho phép và độ hoàn thiện trục cần được xác nhận.
• Bề mặt tiếp xúc dây phải nhẵn và không có gờ, cạnh sắc, vảy hàn và khuyết tật sơn phủ. Bề mặt tiếp xúc xích phải được kiểm tra về tải trọng điểm, sự cản trở mắt xích, mài mòn cục bộ và các bộ phận chống mài mòn có thể thay thế khi cần thiết.
• Đối với dịch vụ dây kéo hoặc dây nâng, toàn bộ đường đi tải trọng qua con lăn, trục, giá đỡ, mối hàn hoặc bu lông và nền móng cục bộ phải được xác minh cho hướng dây thực tế và điều kiện hoạt động động.
• Khả năng tiếp cận để kiểm tra phải cho phép kiểm tra độ quay của con lăn, khe hở bạc lót hoặc ổ đỡ, bộ phận giữ trục, ăn mòn, độ chắc chắn của bộ phận cố định và mài mòn bề mặt tiếp xúc dây hoặc xích trong quá trình sử dụng.
• Thuộc tính tùy chỉnh

Loại sản phẩm: Con lăn dẫn hướng hàng hải → bộ phận định tuyến dây quay, không phải tời có động cơ, máy kéo hoặc thiết bị nâng độc lập.

• Sử dụng chính: Dẫn hướng dây kéo / dây cáp thép / xích → lựa chọn theo đường đi dây thực tế, biên dạng tiếp xúc và tải trọng hoạt động.
• Cấu hình: Đứng / giá nghiêng / ngang → chọn theo bố trí boong và hướng dây vào hoặc ra.
• Đường kính con lăn tham khảo: 65–203 mm → phạm vi được hiển thị trong bảng kích thước được cung cấp.
• Đường kính dây cáp tham khảo: 8–20 mm nếu có ghi rõ → kích thước dây cáp lớn hơn được khai báo yêu cầu bảng thiết kế xác nhận riêng.
• Khả năng tương thích với xích: Tùy thuộc vào xác nhận → kích thước xích, bước xích, hướng mắt xích, áp suất tiếp xúc và dung sai mài mòn phải khớp với thiết kế con lăn.
• Bạc lót: Bạc lót đồng cho hầu hết các kích thước được liệt kê → hợp kim chính xác, bôi trơn, khe hở trục và phương pháp thay thế cần được xác nhận.
• Vật liệu: Thép đúc / thép C-Mn / thép hợp kim / thép mềm → mác thép cuối cùng, xử lý nhiệt và độ cứng bề mặt phụ thuộc vào yêu cầu tải trọng và mài mòn.
• Ứng dụng dây nâng: Chỉ dành cho dự án cụ thể → tải trọng cho phép, hệ số động, hệ số an toàn, yêu cầu thử nghiệm và phạm vi phê duyệt phải được xác nhận trước khi sử dụng.
• Yêu cầu chứng nhận: Có sẵn theo phạm vi đặt hàng → truy xuất nguồn gốc vật liệu, kiểm tra của nhà sản xuất, xác minh tải trọng và quy trình giám sát của phân cấp phải được thỏa thuận trước khi báo giá.
• Cách hoạt động

Dây kéo, dây cáp thép hoặc xích tiếp cận con lăn dẫn hướng → Dây tiếp xúc với bề mặt con lăn được phê duyệt → Con lăn quay khi dây di chuyển → Dây được định tuyến lại theo đường đi yêu cầu → Tải trọng phản lực đi qua trục và giá đỡ đến nền móng đã được xác minh

Ứng dụng

Tàu kỹ thuật | Hệ thống tàu kéo và lai dắt | Định tuyến dây tời kéo | Tàu cứu hộ và tàu chuyên dụng | Máy móc boong phà | Hệ thống xử lý dây cáp thép | Vị trí dẫn hướng xích | Hệ thống nâng hoặc xử lý trên tàu tùy thuộc vào thiết kế tải trọng được phê duyệt | Thiết bị xử lý trên bến cảng

Chứng nhận & Ưu điểm

Chứng nhận có thể được sắp xếp theo yêu cầu dự án, truy xuất nguồn gốc vật liệu, phạm vi kiểm tra, xác minh tải trọng và quy trình phê duyệt của tổ chức phân cấp.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất.

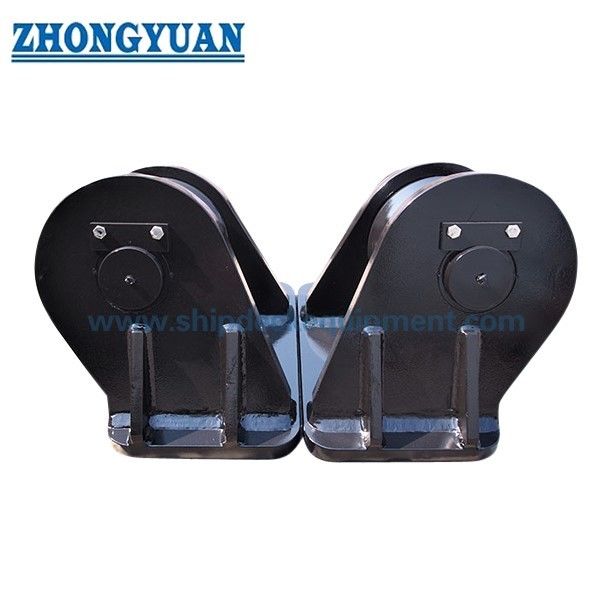

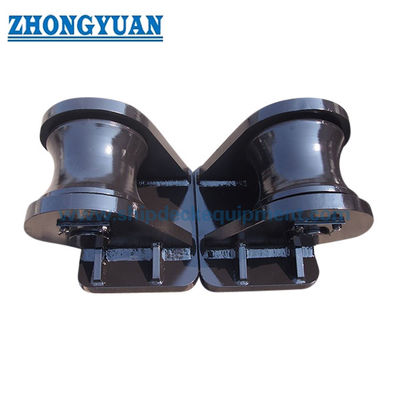

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn đúng con lăn dẫn hướng hàng hải?

A1: Xác nhận loại dây, đường kính hoặc kích thước xích, cấu tạo, hướng vào và ra, góc dẫn hướng, lực căng tối đa, dung sai động, hướng con lăn, biên dạng tiếp xúc, cấu trúc lắp đặt và khả năng tiếp cận bảo trì. Bảng được cung cấp chỉ phù hợp cho việc lựa chọn kích thước sơ bộ.

Q2: Có thể sử dụng cùng một con lăn cho dây cáp thép, dây sợi và xích không?

A2: Không tự động. Dây cáp thép yêu cầu mối quan hệ uốn chấp nhận được và bề mặt tiếp xúc nhẵn. Dây sợi có thể yêu cầu điều kiện bề mặt và rãnh khác nhau, trong khi dẫn hướng xích cần hình học mắt xích, hướng tiếp xúc và khả năng chống mài mòn tương thích.

Q3: Con lăn dẫn hướng hàng hải này có thể được sử dụng trong hệ thống nâng không?

A3: Nó chỉ có thể được sử dụng như một bộ phận dẫn hướng dây được thiết kế trong hệ thống nâng hoặc xử lý đã được xác minh. Con lăn, trục, bạc lót hoặc ổ đỡ, giá đỡ, bộ phận giữ, mối hàn hoặc bu lông, nền móng, tải trọng thiết kế, hệ số động, hệ số an toàn, yêu cầu thử nghiệm và phạm vi phê duyệt phải được xác nhận. Nó không được tiếp thị như một phụ kiện nâng độc lập mà không có sự xác minh đó.
