Thiết bị phóng thuyền cứu hộ nhanh
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Mẫu số: | JYH31 | Tải trọng làm việc nâng: | 31kN |
|---|---|---|---|
| Giảm tải làm việc: | 31kN | Tốc độ nâng: | ≥48 m/phút |
| giảm tốc độ: | 48- 60m/phút | Tối đa. Giảm chiều dài: | 30m |
| điều kiện thiết kế: | Liệt kê 20°, cắt bớt 10° | Trọng lượng của thuyền đầy tải phù hợp: | 31KN |
| Làm nổi bật: | Tàu cứu hộ nhanh MODU davit,thuyền cứu hộ nhanh davit,thiết bị cứu hộ sinh vật biển MODU |
||
Mô tả sản phẩm

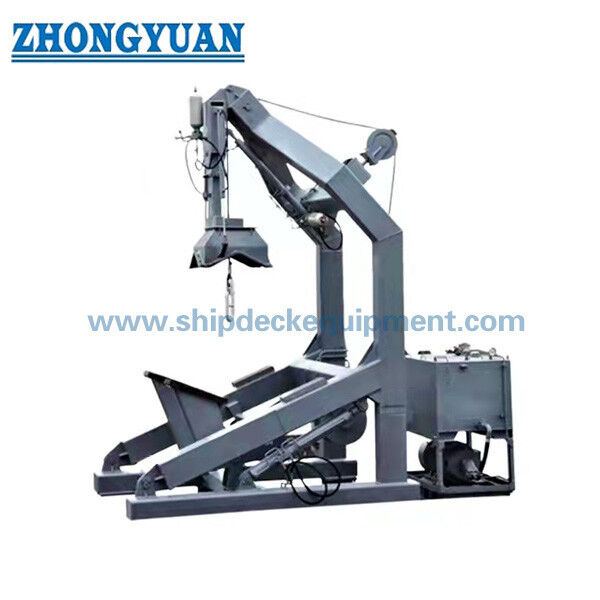

Thiết bị phóng thuyền cứu hộ nhanh
Tổng quan sản phẩm
Thiết bị phóng thuyền cứu hộ nhanh này là một thiết bị thủy lực ngoài khơi, rơi một lần được thiết kế để phóng và phục hồi một chiếc thuyền cứu hộ nhanh.Cấu hình được ghi lại có một 31 kN làm việc tối đa, nâng và hạ tải tham chiếu, nâng tốc độ cao ít nhất 48 m/min, hấp thụ sốc thủy lực và một hệ thống hoạt động căng / bù sóng.
Hệ thống được kết hợp với một chiếc thuyền cứu hộ nhanh hơn là một chiếc thuyền cứu hộ thông thường.chức năng điều khiển thủy lực và chức năng sốc / căng đáp ứng nhu cầu hoạt động của tàu cứu hộ nhanhCác winch thủy lực liên quan có tải trọng làm việc tham chiếu 33 kN của riêng mình và không nên nhầm lẫn với tải trọng chấp thuận 31 kN của davit.
Thông số kỹ thuật nhanh
- Loại Davit:Hydraulic outboarding một lần rơi tàu cứu hộ nhanh David
- Trọng lượng làm việc / nâng / hạ tối đa:31 kN
- Trọng lượng hoạt động tối thiểu trong giấy chứng nhận MED:5 kN
- Tốc độ nâng thuyền:≥48 m/min / ≥0,8 m/s
- Độ cao hạ thấp:30 m trong thông số kỹ thuật
- Máy giảm sốc:Loại thủy lực
- Hệ thống điện áp:Hệ thống bù đắp sóng hoạt động / hệ thống căng thẳng hoạt động
Các thông số kỹ thuật chính
| Parameter | H31 Davit | Kết nối HW33 Winch / giao diện |
| Trọng lượng làm việc | 31 kN | Định hướng tải trọng hoạt động của tay kéo 33 kN |
| Trọng lượng nâng | 31 kN | Máy nâng thủy lực |
| Giảm tải | 31 kN | Giảm thủy lực |
| Trọng lượng hoạt động tối thiểu | 5 kN trong giấy chứng nhận MED lịch sử | ️ |
| Tốc độ nâng | ≥ 48 m/min | Ít nhất 0,8 m/s trong giấy chứng nhận MED lịch sử |
| Giảm chiều cao | 30 m | Thông số kỹ thuật dự án |
| Sợi dây thừng | Ø18 mm, chống xoay / ăn mòn | MBL 186 kN trong chứng chỉ MED lịch sử |
| Năng lượng được lưu trữ | Bộ sạc 63L trong chứng chỉ MED lịch sử | Được sử dụng cho chức năng ngoài tàu |
| Trọng lượng hệ thống | ~4200 kg bao gồm máy kéo | ️ |
Cấu trúc và thành phần
Hệ thống được ghi lại bao gồm cấu trúc cánh tay davit, các đơn vị trục và trụ trụ, trạm bơm thủy lực, bộ tích lũy, xi lanh thủy lực, tay giày đầu, đơn vị đệm, đơn vị giới hạn,hỗ trợ thuyền và sắp xếp trói, dây kéo thủy lực liên quan, điều khiển điện / thủy lực và dây thừng chính.
Động & Kiểm soát
Davit được vận hành bằng thủy lực. thông số kỹ thuật được ghi lại cho thấy một 55 kW, 440 V / 60 Hz / động cơ ba pha cho hệ thống thủy lực,trong khi máy kéo thủy lực liên quan thực hiện nâng và hạ. Nâng khẩn cấp là bằng máy bơm tay trong cấu hình được ghi lại. Một bộ tích trữ năng lượng được lưu trữ hỗ trợ thả theo cách sắp xếp hệ thống được phê duyệt.
Thấm cú sốc & Căng thẳng hoạt động
Một bộ giảm va chạm thủy lực được bao gồm trong hệ thống H31 đã được ghi lại để giảm tải trọng tạm thời trong quá trình phóng và phục hồi.Thông số kỹ thuật cũng xác định một chức năng bù đắp căng thẳng / sóng hoạt độngCác tính năng này nên được coi là chức năng hệ thống, không phải là tuyên bố chung cho tất cả các tàu cứu hộ nhanh.
Làm thế nào nó hoạt động
Tàu cứu hộ nhanh được lên tàu, kết nối với móc một lần rơi và lôi / ra khỏi tàu bằng thủy lực.Máy kéo thủy lực tốc độ cao nâng thuyền ở tải trọng và tốc độ được phê duyệt trong khi hệ thống sốc / căng quản lý giao diện năng động giữa thuyền và tàu trong khung hoạt động được phê duyệt.
Kiểm tra & Tài liệu
Các gói kiểm tra kiểu MED lịch sử bao gồm bố trí chung, bản vẽ hệ thống điện và thủy lực, bản vẽ bộ sạc và bộ đệm, bản vẽ dây thừng và hỗ trợ thuyền.Giấy chứng nhận giải thích rõ ràng chiếc kéo liên quan là một thành phần phải đáp ứng các yêu cầu MED áp dụng. Bảo trì và thử nghiệm nên tuân thủ các hướng dẫn được phê duyệt và chế độ SOLAS/MSC.402 ((96) hiện hành.
Tiêu chuẩn & Chứng nhận
Chứng chỉ Bureau Veritas MED Module B được cung cấp cho mô hình nguồn H31 hết hạn vào ngày 23 tháng 2 năm 2025.Nó vẫn là bằng chứng thiết kế lịch sử mạnh mẽ cho cấu hình tải trọng tối thiểu 31 kN / 5 kN, Winch HW33, bộ tích lũy 63 L và dây Ø18 mm, nhưng nó không được trình bày như phê duyệt MED hiện tại.
Hướng dẫn lựa chọn và điều tra
1. Cung cấp mô hình thuyền cứu hộ nhanh, được phê duyệt tải đầy đủ và giao diện nâng / thả điểm duy nhất.
2- Xác nhận tốc độ nâng cần thiết, hạ độ cao và điều kiện hoạt động của tàu.
3Xác nhận liệu hấp thụ sốc thủy lực và bù đắp căng thẳng / sóng hoạt động có được yêu cầu bởi cấu hình dự án được phê duyệt hay không.
4Xác nhận nguồn cung cấp điện của tàu, giao diện hệ thống thủy lực và các yêu cầu điều hành khẩn cấp / thủ công.
5. Xác nhận lớp hiện tại, cờ và MED chứng nhận tuyến đường trước khi báo giá.
Ứng dụng
Hệ thống tàu cứu hộ nhanh. Tàu chở dầu và tàu hỗ trợ ngoài khơi được phê duyệt.
Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1. Tại sao cánh quạt được định giá 33 kN trong khi davit là 31 kN? Chúng là các định giá thành phần riêng biệt.trong khi máy kéo thủy lực liên quan có tải trọng làm việc tham chiếu 33 kN.
Câu 2: Tiền bồi thường nâng hoạt động là tiêu chuẩn trên mọi chiếc thuyền cứu hộ nhanh David?Nó được ghi chép cho hệ thống 31 kN này và chỉ nên được yêu cầu cho các cấu hình bao gồm hệ thống căng được phê duyệt.
Q3. Giấy chứng nhận MED hiện tại có hiện tại không? Không. Giấy chứng nhận Module B được cung cấp đã hết hạn vào ngày 23 tháng 2 năm 2025; cần phải có giấy chứng nhận được gia hạn / hiện tại để xin phê duyệt hiện tại.
