50 kN Trống lưu trữ dây kéo khí nén ETA | Lưu trữ dây cáp thép kéo khẩn cấp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Khả năng kéo an toàn: | 50kn | Công suất trống: | 100m |
|---|---|---|---|
| Tốc độ động cơ không khí: | 2400 vòng/phút | Dây Dia: | 80 mm |
| Vị trí điều khiển: | Kiểm soát địa phương | Vật liệu: | Thép nhẹ |
| Xử lý bề mặt: | phun cát S2.5 + 3 lớp sơn epoxy | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, v.v. |
| Làm nổi bật: | Tời kéo trống đơn 50KN,tời chứa 50KN,Thiết bị kéo tàu 50KN |
||
Mô tả sản phẩm
50 kN Trống lưu trữ dây cáp kéo khẩn cấp ETA khí nén | Trống lưu trữ dây cáp thép kéo khẩn cấp
Tổng quan sản phẩm
Trống lưu trữ ETA 50KN là một cụm trống khí nén được sử dụng để lưu trữ dây cáp thép kéo khẩn cấp trên các tàu yêu cầu bố trí kéo khẩn cấp. Nó nhằm mục đích giữ cho dây cáp được chỉ định được tổ chức, bảo vệ và sẵn sàng triển khai trong quá trình chuẩn bị kéo khẩn cấp, đặc biệt là trên các loại tàu như tàu khách, tàu chở dầu và tàu chở khí, nơi khả năng sẵn sàng kéo khẩn cấp là một mối quan tâm quan trọng về an toàn và vận hành.
Sản phẩm này nên được coi là một trống lưu trữ và xử lý dây cáp kéo khẩn cấp, không phải là tời kéo chính trừ khi bản vẽ thiết kế và tính toán được phê duyệt xác định chức năng đó. Dữ liệu được cung cấp cho biết công suất kéo an toàn 50 kN, dung tích trống 100 m, đường kính dây cáp 80 mm, điều khiển tại chỗ và dẫn động bằng động cơ khí nén. Cấu trúc dây cáp cuối cùng, kích thước trống, thiết kế móng, bộ phận phanh hoặc khóa, phạm vi chứng nhận và giao diện bố trí kéo khẩn cấp phải được xác nhận theo thông số kỹ thuật của tàu.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Trống lưu trữ ETA → lưu trữ dây cáp thép kéo khẩn cấp để chuẩn bị kéo khẩn cấp cho tàu.
- Công suất kéo an toàn: 50 kN → được sử dụng làm dữ liệu công suất kéo được cung cấp; nó không được chuyển đổi thành SWL, MBL, tải thử nghiệm hoặc công suất kéo mà không có sự chấp thuận của dự án.
- Dung tích trống: 100 m → dung tích lưu trữ dây cáp được nêu trong dữ liệu được cung cấp; cách quấn dây cáp thực tế, khoảng hở mặt bích và kích thước trống phải được xác nhận bằng bản vẽ.
- Đường kính dây cáp: 80 mm → quan trọng đối với rãnh trống / không gian quấn, xử lý dây cáp và khả năng tương thích với bố trí kéo khẩn cấp.
- Cơ cấu dẫn động: động cơ khí nén → phù hợp với nơi có nguồn cung cấp khí nén; chất lượng nguồn cung cấp khí, kết nối ống và logic điều khiển phải được kiểm tra.
- Dữ liệu động cơ khí: 2400 vòng/phút, tiêu thụ khí 9 m³/phút, áp suất khí 7 bar → dữ liệu chính để xác nhận hệ thống khí trên tàu trước khi báo giá.
- Vị trí điều khiển: điều khiển tại chỗ → vị trí vận hành, dừng khẩn cấp, phanh hoặc khóa và quyền truy cập của thủy thủ đoàn phải được xác nhận bằng bản vẽ GA.
- Xử lý bề mặt: phun cát Sa 2.5 + ba lớp sơn epoxy → hệ thống sơn hoàn thiện, DFT, màu sắc và quy trình sửa chữa theo yêu cầu của dự án.
Thông số kỹ thuật chính
| Mục | Giá trị được cung cấp | Ý nghĩa kỹ thuật / báo giá |
| Tên sản phẩm | Trống lưu trữ ETA 50KN | Trống lưu trữ dây cáp thép kéo khẩn cấp cho bố trí ETA của tàu. |
| Công suất kéo an toàn | 50 kN | Tham chiếu công suất kéo từ dữ liệu được cung cấp; không được ghi là SWL kéo hoặc MBL dây cáp. |
| Dung tích trống | 100 m | Chiều dài lưu trữ cho dây cáp thép kéo khẩn cấp; kích thước trống cần được xác nhận. |
| Cơ cấu trống | Trống đơn | Cấu hình một trống để lưu trữ dây cáp và xử lý tại chỗ. |
| Đường kính dây cáp | 80 mm | Tham chiếu đường kính dây cáp để xác nhận dung tích trống và không gian quấn. |
| Tốc độ động cơ khí | 2400 vòng/phút | Tham chiếu dẫn động khí nén; bộ giảm tốc và tốc độ trống cần được xác nhận nếu cần. |
| Tiêu thụ khí | 9 m³/phút | Công suất cung cấp khí trên tàu cần thiết cho hoạt động. |
| Áp suất khí | 7 bar | Áp suất khí nén cần thiết cho hoạt động của động cơ khí. |
| Vị trí điều khiển | Điều khiển tại chỗ | Quyền truy cập của người vận hành, dừng khẩn cấp và bố trí điều khiển cần được xác nhận bằng bản vẽ. |
| Vật liệu | Thép cacbon thấp | Các loại tấm / trục / trống chính xác cần được xác nhận trước khi sản xuất. |
| Xử lý bề mặt | Sa 2.5 + ba lớp sơn epoxy | Tham chiếu lớp phủ hàng hải; DFT cuối cùng, màu sắc và hệ thống sơn cần được xác nhận. |
Hướng dẫn lựa chọn & yêu cầu
Bước 1: Xác nhận rằng thiết bị được yêu cầu làm trống lưu trữ ETA cho dây cáp thép kéo khẩn cấp, không phải là tời kéo hoặc tời nâng.
Bước 2: Xác nhận thông số kỹ thuật dây cáp: đường kính 80 mm, cấu trúc dây cáp, cấp dây cáp, chiều dài thực tế, đầu nối, giao diện chốt / xích, và liệu dây cáp có được cung cấp cùng với trống hay không.
Bước 3: Xác nhận thuật ngữ tải và cơ sở phê duyệt: công suất kéo an toàn 50 kN, lực kéo vận hành yêu cầu, hệ số an toàn, yêu cầu phanh hoặc khóa, và yêu cầu phê duyệt phân loại.
Bước 4: Xác nhận nguồn cung cấp khí: áp suất làm việc có sẵn, công suất lưu lượng khí, kích thước đường ống khí, chất lượng khí, cơ cấu van điều khiển, và liệu có cần tài liệu động cơ khí bổ sung hay không.
Bước 5: Xác nhận giao diện lắp đặt: móng boong, diện tích chiếm dụng, cơ cấu bắt vít hoặc hàn, khoảng hở xung quanh, hướng dẫn dây cáp, và mối quan hệ với puli, dẫn hướng, giá kéo hoặc kết nối kéo khẩn cấp.
Bước 6: Xác nhận xử lý bề mặt: phun cát Sa 2.5, sơn epoxy ba lớp, màu sắc cuối cùng, DFT, loại ăn mòn, sơn sửa chữa, tùy chọn thép không gỉ nếu cần, và phương pháp đóng gói.
Bước 7: Cung cấp loại tàu, số lượng, yêu cầu của tổ chức phân loại, phạm vi kiểm tra, yêu cầu chứng nhận, bản vẽ GA, điểm giao hàng và thời gian giao hàng yêu cầu.
Cấu trúc
Trống lưu trữ đơn | Trục trống | Động cơ khí nén | Cơ cấu điều khiển tại chỗ | Khu vực lưu trữ dây cáp | Khung / đế đỡ | Bộ phận phanh hoặc khóa cần được xác nhận | Giao diện móng boong | Lớp phủ epoxy hàng hải
Ưu điểm về lưu trữ, dẫn động khí nén & kỹ thuật
- Trống lưu trữ giữ dây cáp thép kéo khẩn cấp ở một vị trí xác định, giảm thiểu việc xử lý dây cáp lỏng lẻo và hỗ trợ chuẩn bị khẩn cấp nhanh hơn khi cần bố trí kéo.
- Cơ cấu dẫn động khí nén tránh phụ thuộc vào nguồn điện dẫn động tại chính thiết bị, nhưng công suất cung cấp khí trên tàu và độ ổn định áp suất phải được kiểm tra trước khi lựa chọn cuối cùng.
- Dung tích dây cáp 100 m được nêu phải được xác minh so với cấu trúc dây cáp 80 mm thực tế, phương pháp quấn, khoảng hở mặt bích và điều kiện lưu trữ trên bản vẽ được phê duyệt.
- Điều khiển tại chỗ cho phép thủy thủ đoàn vận hành trực tiếp tại vị trí thiết bị. Quyền truy cập của người vận hành, điểm dừng khẩn cấp, khu vực đứng an toàn và đường đi của dây cáp phải được xem xét với bố trí của tàu.
- Công suất kéo an toàn 50 kN hữu ích cho việc xử lý dây cáp có kiểm soát, nhưng nó không tự động là tải kéo, SWL, tải thử nghiệm hoặc tải đứt dây cáp.
- Móng boong và cấu trúc xung quanh phải được kiểm tra bởi xưởng đóng tàu hoặc văn phòng thiết kế, vì tải xử lý dây cáp được truyền qua đế trống vào cấu trúc tàu.
- Lớp phủ với chuẩn bị bề mặt Sa 2.5 và sơn epoxy ba lớp giúp bảo vệ thiết bị trong điều kiện boong tàu biển khi hệ thống sơn hoàn thiện được chỉ định đúng cách.
Thuộc tính tùy chỉnh
- Loại sản phẩm: Trống lưu trữ ETA → thiết bị lưu trữ và xử lý dây cáp kéo khẩn cấp để chuẩn bị kéo tàu.
- Công suất kéo an toàn: 50 kN → thuật ngữ công suất kéo được cung cấp; không viết lại thành SWL, MBL, lực kéo hoặc tải đứt mà không có xác nhận.
- Dung tích trống: 100 m → chiều dài lưu trữ dây cáp cho dây cáp thép kéo khẩn cấp được chỉ định.
- Đường kính dây cáp: 80 mm → cơ sở chính cho dung tích trống, quấn dây cáp, khả năng tương thích với puli / dẫn hướng và khoảng hở đầu nối.
- Loại dẫn động: Động cơ khí → phù hợp cho hoạt động khí nén nơi có nguồn cung cấp khí nén trên tàu.
- Yêu cầu khí: 2400 vòng/phút, 9 m³/phút, 7 bar → dữ liệu động cơ khí cần được kiểm tra so với công suất khí dịch vụ của tàu.
- Điều khiển: Điều khiển tại chỗ → vị trí vận hành và các thiết bị an toàn phải được xác nhận trên bản vẽ được phê duyệt.
- Vật liệu: Thép cacbon thấp → các loại vật liệu chính xác và phạm vi truy xuất nguồn gốc cần được xác nhận theo yêu cầu đặt hàng.
- Xử lý bề mặt: Sa 2.5 + ba lớp sơn epoxy → hệ thống sơn hoàn thiện theo thông số kỹ thuật sơn của tàu.
- Yêu cầu chứng nhận: Có sẵn theo phạm vi đặt hàng → chứng nhận nhà sản xuất, chứng nhận vật liệu, chứng nhận phân loại và kiểm tra có nhân chứng phải được thỏa thuận trước khi báo giá.
Cách hoạt động
Dây cáp kéo khẩn cấp được lưu trữ trên trống → Thủy thủ đoàn vận hành điều khiển khí nén tại chỗ → Động cơ khí quay trống để xử lý dây cáp → Dây cáp được thả ra hoặc thu hồi theo quy trình kéo khẩn cấp được phê duyệt → Tải phản lực được truyền qua trục, khung và đế vào móng tàu
Ứng dụng
Tàu khách | Tàu chở dầu | Tàu chở khí | Trạm bố trí kéo khẩn cấp | Chuẩn bị kéo tàu | Dự án đóng mới | Dự án sửa đổi và thay thế
Chứng nhận & Ưu điểm
Chứng nhận có thể được sắp xếp theo yêu cầu dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt của tổ chức phân loại.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng nhận thử nghiệm của nhà sản xuất.

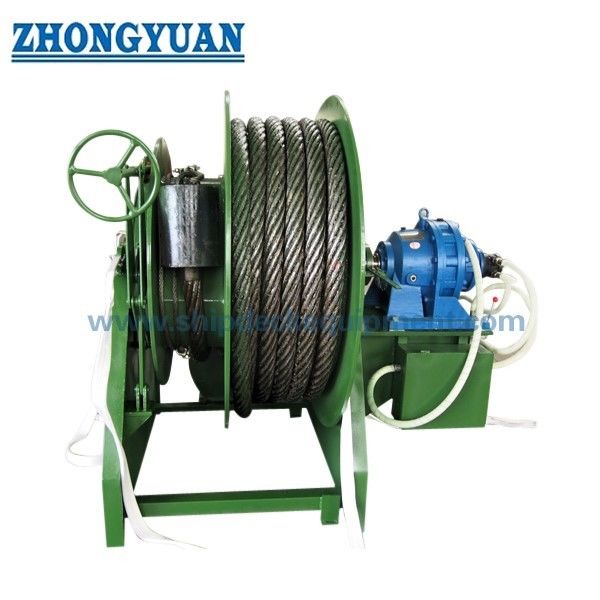

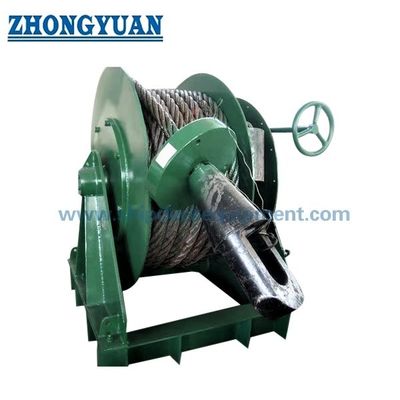

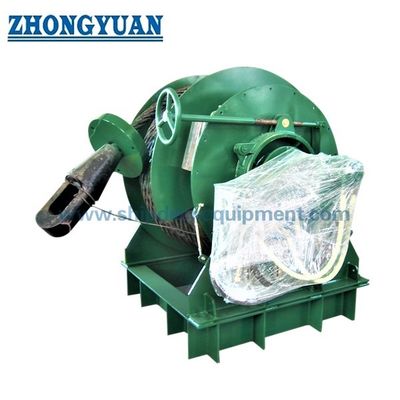

Bản vẽ & Ảnh
Câu hỏi thường gặp
H1: Trống lưu trữ ETA 50KN có phải là tời kéo không?
A1: Nó không nên được mô tả là tời kéo chỉ dựa trên dữ liệu được cung cấp. Sản phẩm được ghi là trống lưu trữ dây cáp thép kéo khẩn cấp. Công suất kéo an toàn 50 kN nên được coi là dữ liệu kéo xử lý dây cáp trừ khi bản vẽ và tính toán được phê duyệt xác định nhiệm vụ khác.
H2: Công suất kéo an toàn 50 kN có thể được sử dụng làm SWL hoặc tải kéo không?
A2: Không. Thuật ngữ được cung cấp là công suất kéo an toàn. Nó không được thay đổi thành SWL, MBL, tải thử nghiệm, tải cho phép hoặc công suất kéo mà không có tính toán của nhà sản xuất, bảng tải dự án, hệ số an toàn và cơ sở phê duyệt phân loại.
H3: Cần thông tin gì trước khi báo giá?
A3: Xác nhận đường kính dây cáp, chiều dài dây cáp, cấu trúc dây cáp, kích thước trống, nguồn cung cấp khí, tài liệu động cơ khí, bộ phận phanh hoặc khóa, bố trí điều khiển tại chỗ, móng boong, xử lý bề mặt, yêu cầu chứng nhận, số lượng, điểm đến và thời gian giao hàng.
