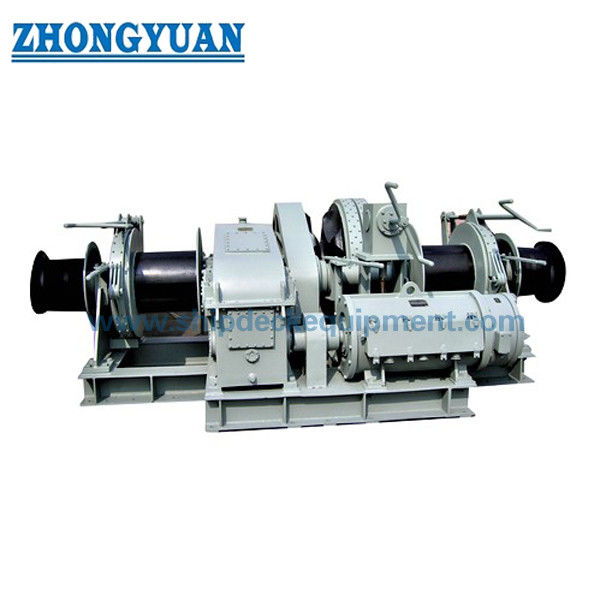

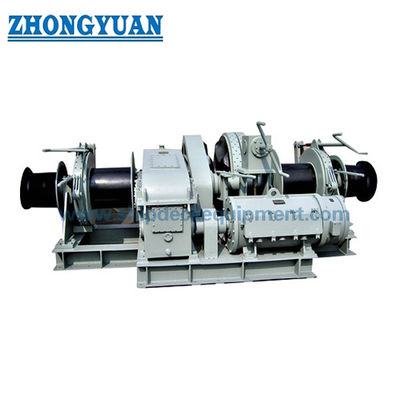

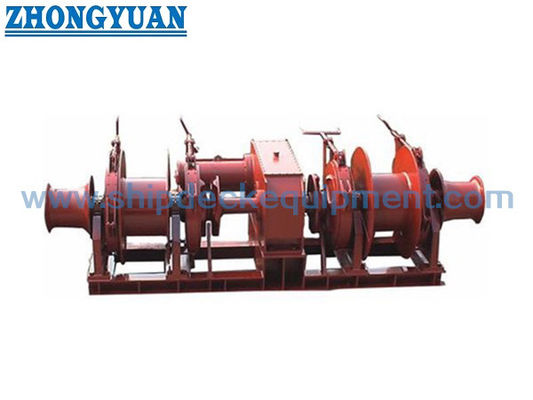

12.5 ∙114mm Electric Anchor Windlass with Double Drum & Warping Head. Hệ thống xử lý neo biển
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Đường kính xích neo: | Φ32MM | Tải trọng kéo: | 43,5kN |
|---|---|---|---|
| Tốc độ làm việc: | 9m/phút | Trọng lượng đậu: | 30KN |
| Hỗ trợ tải: | 261KN | Công suất động cơ: | 16/16/11kW |
| Tốc độ: | 9m/phút | Số gypsy: | Gấp đôi |
| Nguồn điện: | AC một pha 110V, 220V, 240V; AC ba pha 220V, 380V, 440V, 660V | ||
| Làm nổi bật: | tời neo điện bằng thép 9m / phút,tời neo điện 9m / phút,tời điện CCS cho tàu thuyền |
||
Mô tả sản phẩm
12.5 ∙114mm Electric Anchor Windlass with Double Drum & Warping Head. Hệ thống xử lý neo biển
Tổng quan sản phẩm
Hệ thống dây chuyền neo điện được thiết kế chủ yếu cho các hoạt động xử lý chuỗi neo trên tàu biển.
Nó tích hợp một bánh xe Gypsy để điều khiển chuỗi neo và một đầu trống / cong cho các hoạt động dây buộc phụ trợ.
Hệ thống đảm bảo neo an toàn thông qua việc nâng, hạ và phanh các chuỗi neo được kiểm soát.
Hệ thống này chủ yếu được thiết kế để xử lý chuỗi neo, với khả năng neo phụ trợ thông qua trống và đầu cong.
Thông số kỹ thuật nhanh
• Kích thước chuỗi neo: 12,5 ≈ 114 mm
• Lái dây chuyền neo: 5,9 ∼ 617 kN
• Trọng lượng giữ phanh: 304228 kN
• Tốc độ dây chuyền: 9 m/min
• Kéo đầu cong: 5 ¢ 350 kN
• Sức mạnh động cơ: 3 ¢ 200 kW
• Loại ổ: Điện
• Cấu hình: Gypsy đơn + trống kép + đầu cong
• Mức độ dây chuyền: U2 / U3
• Điều khiển: Cục bộ / từ xa
Các thông số kỹ thuật chính
| Chuỗi (mm) | Kéo dây chuyền (kN) | Trọng lượng phanh (kN) | Tốc độ (m/min) | Tác lực kéo cong (kN) | Sức mạnh động cơ (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Hướng dẫn lựa chọn
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
Cấu trúc và thành phần
Cấu trúc và thành phần:Động cơ điện. hộp số. bánh xe Gypsy. trống đôi. đầu cong. hệ thống phanh. hệ thống ly hợp. nút dây chuyền. bảng điều khiển. khung cơ sở.
Các thuộc tính tùy chỉnh
Kích thước dây chuyền. Kích kéo dây chuyền. Trọng lượng phanh. Kích kéo cong. Loại ổ đĩa. Cấu hình. Kiểm soát.
Hướng dẫn cấu hình & điều tra tùy chỉnh
Kích thước của chuỗi. Mức độ của chuỗi. Kéo tải phanh. Yêu cầu xoắn. Hệ thống điều khiển. Yêu cầu cài đặt.
Làm thế nào nó hoạt động
Động cơ điện điều khiển hộp số để xoay bánh xe Gypsy để xử lý chuỗi neo.
Làng neo được nâng lên hoặc hạ xuống thông qua gypsy, trong khi hệ thống phanh và ly hợp đảm bảo hoạt động an toàn.
Máy trống và đầu cong cung cấp các chức năng xử lý dây phụ trợ.
Ứng dụng
Các hoạt động xử lý neo. Hệ thống neo tàu. Tàu thương mại. Tàu ngoài khơi.
Chứng chỉ và lợi thế
Chứng chỉ: CCS. ABS. DNV. BV. LR. NK. RINA.
Ưu điểm: Thiết kế xử lý dây chuyền chuyên dụng Ứng dụng phanh cao Ứng dụng hỗ trợ neo tích hợp Cấu trúc tiết kiệm không gian Hiệu suất hàng hải đáng tin cậy
Hình vẽ & Ảnh
• Sơ đồ sắp xếp chung
• Hình vẽ hệ thống Gypsy và chuỗi
• Định dạng thiết bị
• Hình ảnh sản phẩm
Thông tin đặt hàng
• MOQ: 1 đơn vị
• Đưa ra: dựa trên dự án
• Tùy chỉnh: Có sẵn
Câu hỏi thường gặp
Q1: Chức năng chính là gì?
A: Xử lý chuỗi neo bằng hệ thống Gypsy.
Câu 2: Nó có thể xử lý dây không?
A: Có, qua trống và đầu cong.
Q3: Mức độ chuỗi nào được hỗ trợ?
A: Chuỗi tiêu chuẩn U2 và U3.
