Tổng quan sản phẩm

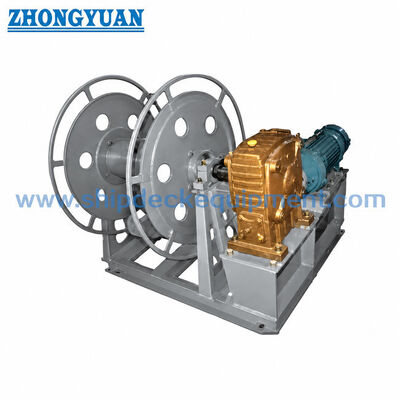

Cuộn dây cáp thép điện CB 3048 loại A là cuộn dây cáp thép đơn trống trên boong tàu dùng để quấn, thả và lưu trữ dây cáp thép. Các mẫu A26 và A32 được thiết kế cho đường kính dây cáp tối đa lần lượt là 26 mm và 32 mm. Một động cơ điện hàng hải hai tốc độ điều khiển cuộn dây thông qua bộ giảm tốc bánh răng trục vít, trong khi khái niệm vận hành tiêu chuẩn cũng cung cấp khả năng vận hành bằng tay khi không có điện.

Thiết bị này là cuộn dây lưu trữ có động cơ chứ không phải tời kéo. CB* 3048-1983 quy định cụ thể sản phẩm dùng để nhận, thả và lưu trữ dây cáp thép và nêu rõ rằng nó không dùng để kéo tàu hoặc di chuyển tàu. Khi mua, các kiểm tra chính là đường kính và cấu tạo dây cáp, chiều dài lưu trữ yêu cầu, tốc độ quấn dây, không gian boong có sẵn, hướng dây cáp, nguồn điện, khoảng trống vận hành bằng tay, hệ thống sơn phủ và phạm vi chứng nhận.

Thông số kỹ thuật nhanh

• Tiêu chuẩn / loại: CB* 3048-1983 Loại A → cuộn dây cáp thép đơn trống chạy bằng động cơ; A26 và A32 là hai mẫu Loại A.
• Kích thước dây cáp thép: tối đa 26 mm (A26) / 32 mm (A32) → chọn theo đường kính và cấu tạo dây cáp thực tế, không chỉ theo tên mẫu.
• Dung lượng lưu trữ: 220 m cho A26 / 210 m cho A32 → dung lượng tham khảo tiêu chuẩn; dung lượng tùy chỉnh yêu cầu xem xét trống và cách bố trí dây cáp.
• Động cơ điện: động cơ hàng hải hai tốc độ JZ2-H-23-4/12, 4,3 / 1,7 kW ở 1350 / 410 vòng/phút → một cấu hình động cơ tiêu chuẩn phổ biến cho các mẫu Loại A được liệt kê.
• Tỷ số truyền: 44 → bộ giảm tốc bánh răng trục vít chuyển đổi tốc độ động cơ thành tốc độ quấn / thả cuộn dây được kiểm soát.
• Tốc độ dây cáp: A26 56 / 17 m/phút; A32 60 / 18 m/phút → đây là tốc độ quấn / thả dây cáp, không phải tốc độ quay của trống.
• Dự phòng bằng tay: vận hành bằng tay thông qua bộ giảm tốc bánh răng trục vít khi không có điện → hữu ích cho việc dự phòng lưu trữ / thu hồi, không thay thế cho tời kéo hoặc tời đẩy.
• Lắp đặt: cấu trúc đế gắn trên boong → bố trí boong, nền móng, hướng dây cáp, lối vào động cơ, khoảng trống tay quay ly hợp / tay quay và kết nối điện phải được xác nhận trước khi sản xuất.

Thông số kỹ thuật chính

Kỹ thuật lựa chọn & lưu trữ cáp

• Cuộn dây được chọn chủ yếu dựa trên đường kính dây cáp tối đa và chiều dài lưu trữ yêu cầu. A26 cung cấp dung lượng tiêu chuẩn dài hơn ở mức 220 m, trong khi A32 chấp nhận dây cáp lớn hơn 32 mm với dung lượng lưu trữ tiêu chuẩn 210 m.
• Lõi trống là bề mặt lưu trữ, không phải ròng rọc làm việc. Nếu dây cáp sẽ uốn cong lặp đi lặp lại dưới tải trọng làm việc đáng kể, hãy xác nhận đường kính uốn tối thiểu được khuyến nghị của nhà sản xuất dây cáp và sử dụng hệ thống tời / ròng rọc được thiết kế chuyên dụng khi cần thiết.
• Cấu tạo dây cáp, đường kính ngoài thực tế, tình trạng bôi trơn, kích thước đầu nối / đầu cuối và chiều dài tự do còn lại yêu cầu có thể thay đổi dung lượng lưu trữ thực tế.
• Trong quá trình quấn, dây cáp phải được dẫn lên trống theo các lớp có trật tự với đủ kiểm soát để tránh các vòng quấn lỏng, quấn chéo và bị ép cục bộ. Thiết bị cuốn dây tự động không phải là một phần của dữ liệu tiêu chuẩn được cung cấp và không nên được giả định.
• Tốc độ dây cáp được liên kết với hai tốc độ động cơ: cài đặt cao hơn phù hợp để quấn / thả nhanh hơn, trong khi cài đặt thấp hơn cung cấp khả năng xử lý chậm hơn để định vị cuối cùng và lưu trữ có kiểm soát.
• Không có lực kéo định mức, tải trọng làm việc an toàn (SWL), lực kéo tàu hoặc khả năng nâng được cung cấp bởi dữ liệu tiêu chuẩn. Cuộn dây không nên được bán hoặc lựa chọn dựa trên xếp hạng tải kéo.

Động cơ điện, dự phòng & vận hành bằng tay

• Cấu hình Loại A tiêu chuẩn sử dụng động cơ hàng hải hai tốc độ và hộp giảm tốc trên một đế chung. Quay tiến và lùi cho phép người vận hành quấn hoặc thả dây cáp được lưu trữ. Mô tả sản phẩm hiện tại của nhà cung cấp cũng quy định điều khiển bằng nút bấm và dừng khẩn cấp; các chức năng bảng điều khiển cuối cùng, bảo vệ động cơ, xếp hạng vỏ bọc và nguồn điện của tàu phải được xác nhận trên sơ đồ điện của dự án.
• Động cơ hai tốc độ: 1350 / 410 vòng/phút → cung cấp tốc độ xử lý dây cáp cao / thấp mà không coi cuộn dây là tời kéo có lực kéo không đổi.
• Giảm tốc bánh răng trục vít: tỷ số 44 → cung cấp tỷ số giảm tốc cơ học tiêu chuẩn giữa động cơ và cuộn dây.
• Tay quay: có sẵn để vận hành thông qua bộ giảm tốc bánh răng trục vít khi không có điện → quy trình khóa liên động vận hành và ly hợp / kết nối phải tuân theo bản vẽ đã được phê duyệt.
• Tay quay ly hợp: hiển thị trên cấu hình Loại A tiêu chuẩn → trình tự kết nối chính xác và bộ phận bảo vệ phải được xác nhận cho đơn vị được cung cấp.
• Nguồn điện: điện áp, tần số, bộ khởi động / công tắc tơ, xếp hạng IP của động cơ, lối vào cáp, dừng khẩn cấp và tùy chọn điều khiển từ xa phải được xác nhận theo yêu cầu của tàu.

Hướng dẫn lựa chọn & yêu cầu

Bước 1: Xác nhận CB 3048-1983 Loại A và chọn A26 hoặc A32 theo đường kính dây cáp thép tối đa và chiều dài lưu trữ yêu cầu.

Bước 2: Cung cấp thông số kỹ thuật dây cáp thực tế: đường kính, cấu tạo, lớp phủ / bôi trơn, khuyến nghị uốn cong tối thiểu, đầu nối cuối và chiều dài lưu trữ yêu cầu.

Bước 3: Xác nhận yêu cầu vận hành: tốc độ dây cáp cao / thấp tiêu chuẩn, hướng quấn / thả, yêu cầu dự phòng bằng tay và liệu có cần thiết bị dẫn dây cáp hoặc khóa không tiêu chuẩn nào không.

Bước 4: Xác nhận dữ liệu điện của tàu: điện áp, tần số, pha, điện áp điều khiển, bảo vệ động cơ, điều khiển cục bộ, dừng khẩn cấp và bất kỳ yêu cầu điều khiển từ xa nào.

Bước 5: Xác nhận bố trí boong: vị trí lắp đặt, diện tích có sẵn, hướng dây cáp, chi tiết boong / nền móng, lối vào bảo trì và khoảng trống vận hành tay quay.

Bước 6: Xác nhận vật liệu, xử lý bề mặt, phạm vi chứng nhận / kiểm tra, số lượng, điểm giao hàng, thời gian giao hàng yêu cầu và bản vẽ bố trí tổng thể / ảnh tham khảo nếu có.

Cấu trúc

Trống thép đơn | Trục trống và bộ phận ổ đỡ | Động cơ điện hàng hải hai tốc độ | Bộ giảm tốc bánh răng trục vít | Tay quay ly hợp / kết nối | Tay quay vận hành bằng tay | Khung đế | Điều khiển điện cục bộ | Giao diện gắn trên boong | Điểm bôi trơn | Bảo vệ bề mặt theo yêu cầu dự án

Ưu điểm về truyền động, lưu trữ & chất lượng

• Cấu trúc trống đơn Loại A giúp bố trí gọn gàng hơn so với phiên bản trống đôi của Loại A, đồng thời vẫn giữ được khả năng quấn có động cơ và vận hành dự phòng bằng tay.
• Truyền động hai tốc độ cung cấp tốc độ xử lý dây cáp cao và thấp riêng biệt, hữu ích hơn cho hoạt động lưu trữ so với việc coi cuộn dây là tời kéo tốc độ không đổi.
• Kích thước trống của A26 và A32 được khớp với các đường kính và dung lượng dây cáp khác nhau; điều này tránh việc sử dụng một trống chung cho các kích cỡ dây cáp khác nhau đáng kể.
• Việc bôi trơn trục và ổ đỡ phải được duy trì theo lịch trình bảo dưỡng để giảm ma sát và duy trì sự quay trơn tru của cuộn dây.
• Các cạnh tiếp xúc với dây cáp và bề mặt trống phải không có gờ và các điểm nhô sắc nhọn có thể làm hỏng các sợi dây cáp trong quá trình quấn và lưu trữ.
• Đối với kết cấu thép mềm, có thể chỉ định phun cát Sa 2½ và lớp phủ epoxy chống ăn mòn theo yêu cầu sơn của tàu; hệ thống sơn phủ cuối cùng và độ dày màng khô phải được xác nhận.
• Có thể thảo luận về kết cấu thép không gỉ hoặc hoàn thiện đánh bóng khi cần thiết, nhưng loại thép không gỉ chính xác, quy trình hàn, giao diện điện hóa và hoàn thiện bề mặt cuối cùng phải được xác nhận trước khi báo giá.
• Việc kiểm tra có thể bao gồm kích thước, quay theo cả hai hướng, hoạt động tốc độ cao / thấp, dự phòng bằng tay, chức năng ly hợp / kết nối, dừng khẩn cấp, kiểm tra bôi trơn và sơn phủ theo phạm vi dự án đã được phê duyệt.

Thuộc tính tùy chỉnh

Tiêu chuẩn: CB* 3048-1983 → tham khảo tiêu chuẩn cuộn dây cáp thép chạy bằng động cơ cho trang loại A trống đơn này.

Loại: Loại A → cấu hình điện trống đơn; không nhầm lẫn với loại trống đôi As hoặc các cấu hình dây cáp lớn hơn loại B.

Mẫu: A26 / A32 → chọn theo đường kính dây cáp tối đa và yêu cầu lưu trữ.

Đường kính dây cáp: tối đa 26 / 32 mm → cấu tạo và đường kính ngoài của dây cáp thực tế phải được xác nhận.

Chiều dài lưu trữ: 220 / 210 m → dung lượng tiêu chuẩn cho A26 / A32 tương ứng.

Động cơ: JZ2-H-23-4/12, 4,3 / 1,7 kW → tham khảo động cơ hàng hải hai tốc độ từ dữ liệu tiêu chuẩn.

Tốc độ động cơ: 1350 / 410 vòng/phút → điều khiển tốc độ quấn dây cáp cao / thấp thông qua tỷ số giảm 44.

Dự phòng bằng tay: vận hành bằng tay quay trục vít → cho phép vận hành lưu trữ / thả khi không có điện.

Lắp đặt: gắn trên boong → nền móng, hướng dây cáp và khoảng trống vận hành tuân theo bố trí của tàu.

Yêu cầu chứng nhận: có sẵn theo phạm vi dự án → tài liệu kiểm tra nhà sản xuất, vật liệu hoặc phân loại phải được xác nhận trước khi báo giá.

Cách hoạt động

Người vận hành chọn hướng quấn hoặc thả → Động cơ điện hai tốc độ điều khiển bộ giảm tốc bánh răng trục vít → Bộ giảm tốc quay trống lưu trữ đơn → Dây cáp thép được quấn vào hoặc thả ra khỏi trống → Chế độ tốc độ thấp hỗ trợ xử lý cuối cùng có kiểm soát hơn → Nếu không có điện, bộ ly hợp / tay quay đã được phê duyệt có thể quay cuộn dây thông qua bộ giảm tốc

Ứng dụng

Lưu trữ dây cáp thép trên boong tàu | Tàu hàng | Tàu công trình | Tàu kỹ thuật | Quản lý dây cáp thép dự phòng / dịch vụ | Dự án đóng tàu mới | Thay thế cuộn dây cáp thép điện CB 3048 loại A | Các dự án hàng hải yêu cầu lưu trữ có động cơ mà không có nhiệm vụ kéo hoặc di chuyển tàu

Chứng nhận & Ưu điểm

Chứng nhận nhà sản xuất, tài liệu vật liệu, hồ sơ kiểm tra và kiểm tra của hiệp hội phân loại có thể được sắp xếp theo yêu cầu dự án và phạm vi kiểm tra đã được phê duyệt. Dữ liệu sản phẩm tiêu chuẩn không nên được hiểu là tất cả các chứng nhận phân loại đều được cung cấp mặc định.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng nhận kiểm tra của nhà sản xuất.

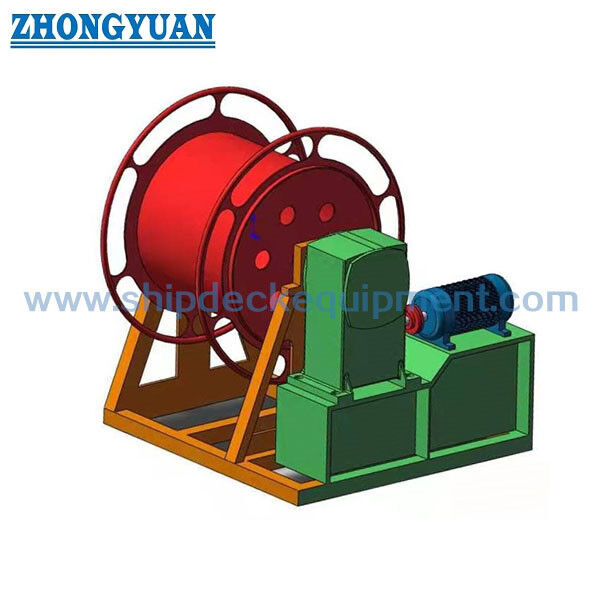

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Cuộn dây cáp thép điện này có thể được sử dụng làm tời kéo, neo, kéo hoặc nâng không?

A1: Không. CB* 3048-1983 xác định đây là cuộn dây nhận, thả và lưu trữ dây cáp thép và nêu rõ rằng nó không dùng để kéo tàu hoặc di chuyển tàu. Không nên gán SWL hoặc khả năng kéo định mức mà không có thiết kế tời được kỹ thuật hóa riêng biệt.

Q2: Sự khác biệt chính giữa A26 và A32 là gì?

A2: A26 dành cho dây cáp có đường kính lên tới 26 mm với dung lượng lưu trữ tiêu chuẩn 220 m và tốc độ dây cáp 56 / 17 m/phút. A32 chấp nhận dây cáp có đường kính lên tới 32 mm với dung lượng lưu trữ 210 m và tốc độ dây cáp 60 / 18 m/phút. A32 cũng lớn hơn và nặng hơn.

Q3: CB 3048 Loại A có giống với CB/T 3468-1992 Loại A cuộn dây cáp thép không?

A3: Không. Chúng là các tiêu chuẩn riêng biệt và không nên trộn lẫn. CB 3048-1983 bao gồm cuộn dây chạy bằng động cơ được mô tả trên trang này, trong khi CB/T 3468-1992 là một tiêu chuẩn cuộn dây cáp thép hàng hải khác với dữ liệu mẫu và kích thước khác.
