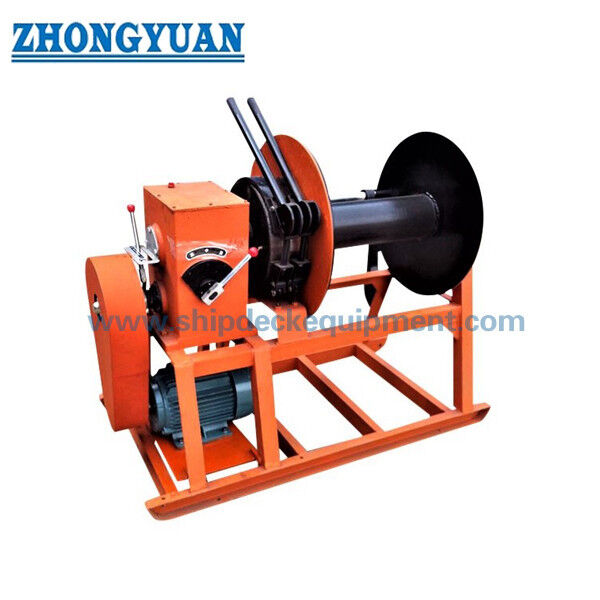

39-48.5 mm Electric Steel Wire Rope Reel. CB 3048 Type B Single-Drum Storage Reel cho thiết bị trên boong tàu.

39-48.5 mm Electric Steel Wire Rope Reel. CB 3048 Type B Single-Drum Storage Reel cho boong tàu.Thiết bị

Tổng quan sản phẩm

CB 3048 loại B dây thép dây điện cuộn là một động cơ-động một trống lưu trữ cuộn cho đường kính lớn dây thép dây trên boong tàu.và lưu trữ dây thép dây trong một sắp xếp trống có trật tự, giúp giảm dây lỏng trên boong và hỗ trợ xử lý an toàn hơn trong quá trình chuẩn bị, bảo trì và vận hành boong.

Trang này được chuẩn bị cho các mô hình B39 và B48 loại B, với đường kính dây thép tối đa là 39 mm và 48,5 mm. Vòng xoắn nên được coi là thiết bị lưu trữ và cuộn, chứ không phải là một chiếc kéo kéo,Máy nâng, hoặc thiết bị kéo. dữ liệu động cơ, hoạt động dự phòng bằng tay, bôi trơn trục, không gian lắp đặt boong,và phạm vi chứng chỉ nên được xác nhận theo sắp xếp tàu và thông số kỹ thuật đơn đặt hàng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Vòng lưu trữ dây thép thép điện -> cuộn và lưu trữ bằng động lực cho dây thép thép trên boong tàu.
• Tiêu chuẩn tham chiếu: CB 3048-1983 / CB*3048-83 -> thông tin tiêu chuẩn công khai xác định nó là một cuộn cáp thép điện.
• Loại và mô hình: Loại B, B39 / B48 -> sắp xếp một trống cho đường kính dây thép lớn hơn.
• Độ kính dây thép tối đa: 39 mm và 48,5 mm -> cơ sở lựa chọn chính cho kích thước trống và khả năng lưu trữ dây.
• Chiều dài dây thép thép: 210-220 m phạm vi tham chiếu -> Capacity lưu trữ cuối cùng nên được kiểm tra theo cấu trúc dây thừng, đặt dây thừng và tình trạng lấp trống.
• Phương thức điều khiển: động cơ điện với hộp số / bộ giảm bánh răng giun -> cuộn dây điện, với hỗ trợ tay khi không có nguồn.
• Trọng tâm hoạt động: lưu trữ dây thừng và cuộn dây có kiểm soát -> không dùng để kéo, kéo, nâng hoặc căng trừ khi thiết kế cụ thể cho dự án xác nhận khác.
• Điều trị bề mặt: Sa 2.5 nổ + sơn epoxy chống ăn mòn như tham chiếu -> lớp phủ cuối cùng, đánh bóng hoặc tùy chọn thép không gỉ theo yêu cầu đặt hàng.

Các thông số kỹ thuật chính

Đề xuất kích thước chính cho B39 và B48 loại B cuộn trống đơn.

Hướng dẫn lựa chọn và điều tra

Bước 1:Xác nhận mô hình yêu cầu: B39 hoặc B48 theo đường kính dây thép và chiều dài lưu trữ tối đa.

Bước 2:Xác nhận thông số kỹ thuật dây thép thép: đường kính, cấu trúc, chiều dài, tình trạng bôi trơn, dung sai bên ngoài thực tế của dây thừng và liệu dây thừng có được cung cấp với phụ kiện cuối không.

Bước 3:Chứng minh liệu cuộn có được sử dụng chỉ để lưu trữ và cuộn không. Nếu kéo, căng, kéo hoặc nâng được dự kiến, cần thiết phải thiết kế dây kéo khác hoặc tính toán cụ thể cho dự án.

Bước 4:Xác nhận nguồn điện, điện áp / tần số động cơ, phương pháp điều khiển, dừng khẩn cấp, vị trí điều khiển cục bộ và yêu cầu sao lưu thủ công.

Bước 5:Xác nhận không gian lắp đặt trên boong, nền tảng cơ sở, truy cập để bôi trơn trục, khu vực dịch vụ động cơ, và hướng dẫn dây thừng.

Bước 6:Xác nhận vật liệu, xử lý bề mặt, phạm vi chứng chỉ, số lượng, điểm đến giao hàng, thời gian giao hàng cần thiết, bản vẽ và ảnh tham khảo nếu có.

Cấu trúc

Single steel storage drum | Electric motor | Gearbox / worm gear reducer | Manual handle backup | Main shaft and bearing system | Rope entry and winding area | Common base frame | Local control and emergency stop arrangement | Sa 2.5 blasting và epoxy coating hoặc hoàn thiện cụ thể

Thiết kế và lợi thế kỹ thuật của cuộn lưu trữ

• Cấu trúc trống đơn loại B phù hợp để lưu trữ sợi dây thép lớn hơn khi cuộn bằng tay trên boong không thực tế hoặc an toàn cho việc xử lý thường xuyên.
• Lôi động cơ giúp giảm nỗ lực của phi hành đoàn trong quá trình phục hồi và lưu trữ dây, trong khi việc hỗ trợ tay cầm cung cấp một tùy chọn hoạt động khi không có điện.
• Cuộn giữ dây thép được sắp xếp trên một trống xác định, giảm dây lỏng trên boong và giúp bảo vệ dây khỏi uốn cong không cần thiết, ô nhiễm hoặc nghiêng ngẫu nhiên trong quá trình lưu trữ.
• Máy giảm bánh răng giun và bố trí cơ sở chung đơn giản hóa việc lắp đặt boong so với các thành phần ổ đĩa tách biệt, tùy thuộc vào nền tảng và sự sắp xếp chính xác.
• Sự bôi trơn của trục, tình trạng vòng bi và khoảng trống quay nên được kiểm tra thường xuyên vì dây thép đường kính lớn tạo ra khối lượng quay và tải trọng lưu trữ cao.
• Sản phẩm không nên được mô tả là một chiếc kéo kéo hoặc kéo kéo. Không có lực kéo dây, SWL, tải giữ phanh hoặc sức kéo được cung cấp trong dữ liệu hiện tại.
• Động cơ, hộp số, hộp điều khiển và thông số kỹ thuật dừng khẩn cấp có thể phù hợp với điều kiện điện của tàu và phạm vi kiểm tra lớp khi được yêu cầu bởi dự án.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB 3048-1983 / CB * 3048-83 -> sử dụng khi tàu hoặc xưởng đóng tàu yêu cầu một cuộn dây dây thép động cơ theo tiêu chuẩn tham chiếu đóng tàu Trung Quốc này.
• Loại: Loại B một trống -> được chọn cho các mô hình lưu trữ dây thép lớn B39 và B48.
• Độ kính dây thừng: 39 mm / 48,5 mm -> xác nhận cấu trúc dây thừng thực tế và dung nạp bên ngoài trước khi báo giá.
• Độ dài lưu trữ: 210-220 m tham chiếu -> lưu trữ cuối cùng phụ thuộc vào cấu trúc dây thừng, tình trạng cuộn và dung lượng nạp trống.
• Loại ổ đĩa: Động cơ điện + hộp số / máy giảm bánh răng sâu -> cuộn dây chạy bằng tay hỗ trợ tay cầm.
• Chế độ hoạt động: Lưu trữ và cuộn -> không được thiết kế để kéo, kéo, nâng hoặc căng thiết bị mà không có xác nhận thiết kế riêng biệt.
• Vật liệu: Thép nhẹ hoặc lựa chọn thép không gỉ -> chất lượng vật liệu cuối cùng và bảo vệ chống ăn mòn nên được xác nhận theo yêu cầu của dự án.
• Điều trị bề mặt: Sa 2.5 thổi + sơn epoxy chống ăn mòn -> lớp phủ cuối cùng hoặc đánh bóng theo thông số kỹ thuật của bình.
• Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng -> chứng chỉ nhà sản xuất, chứng chỉ vật liệu hoặc chứng chỉ lớp nên được xác nhận trước khi báo giá.

Làm thế nào nó hoạt động

The electric motor drives the gearbox and drum -> steel wire rope is wound onto or released from the single drum -> crew controls winding direction and stopping locally -> manual handle operation through the worm gear reducer can be used when electric power is not available -> rope is stored on the drum after operation

Ứng dụng

Ship deck steel wire rope storage | Mooring station rope storage | Workboats and service vessels | Shipyard replacement projects | Port and harbor vessels | Marine maintenance rope handling | Deck equipment retrofit projects

Chứng chỉ và lợi thế

Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Câu 1: Có phải cuộn CB 3048 loại B này giống như một chiếc kéo không?

A1: Không. Sản phẩm này là một cuộn dây lưu trữ và cuộn dây dây thép. Một dây kéo thường được thiết kế để kéo hoặc kiểm soát tải. Cuộn dây này không nên được sử dụng như một kéo, nâng, kéo, kéo, kéo, nâng, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéo, kéohoặc kéo kéo trừ khi một thiết kế riêng biệt cụ thể cho dự án xác nhận tải, yêu cầu về phanh, điều khiển và phê duyệt.

Q2: Làm thế nào để chọn B39 và B48?

A2: Chọn B39 hoặc B48 theo đường kính dây thép tối đa, chiều dài lưu trữ cần thiết, không gian trên boong có sẵn, hướng nhập dây, sắp xếp động cơ và vẽ tàu.dữ liệu sửa chữa hỗ trợ 4.3 / 1.7 kW động cơ, tốc độ động cơ 1350 / 410 r/min, và tốc độ dây trống 60 / 18 m/min.

Q3: Những thông tin nào cần thiết trước khi báo giá?

A3: Xác nhận mô hình, đường kính dây thép, chiều dài dây thừng, cấu trúc dây thừng, điện áp và tần số động cơ, yêu cầu điều khiển, yêu cầu sao lưu bằng tay, vật liệu, lớp phủ, phạm vi chứng chỉ, số lượng,đích giao hàng, và bản vẽ lắp đặt.
