Hướng dẫn vận hành dây chuyền dây chuyền CB*875-78
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
| Tài liệu: | Marine Rope Reel Manual Dri...92.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Loại mô hình: | A28, B16, B22, C36, C44 | Đường kính cáp: | 27,6 ~ 44mm |
|---|---|---|---|
| Khả năng lưu trữ trống của chiều dài dây thép: | 150~230m | Bu lông chân số lượng: | 6 ~ 14 |
| Vật liệu: | 304, 316L thép không gỉ, thép không gỉ đánh bóng, thép nhẹ | ||
| Làm nổi bật: | Vòng dây cáp liên kết trọng lượng nhẹ |
||
Mô tả sản phẩm

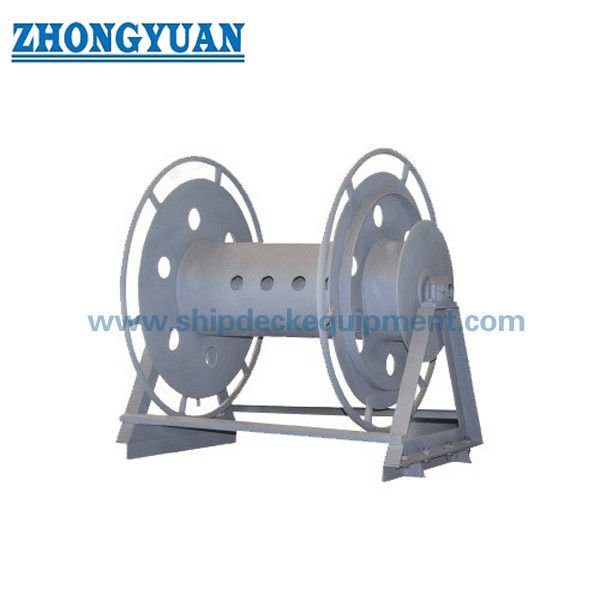

Hướng tay vận hành Bond Cable ReelCB*875-78
Mô tả
CB * 875-78 dây chuyền dây cáp liên kết được sử dụng để lưu trữ các dây cáp nối đất tàu.
Thông số kỹ thuật chính:
1Ứng dụng cho cáp liên kết lưu trữ;
2Loại mô hình: A28, B16, B22, C36, C44;
3- Chuỗi đường dây:27.6~44mm;
4- Capacity lưu trữ trống của dây thép chiều dài: 150 ~ 230m;
5. Bốt chân Số lượng: 6 ~ 14;
6- Vật liệu:304, 316L thép không gỉ, thép không gỉ đánh bóng, thép nhẹ.
7. bề mặt mịn mà không có Burrs, vết nứt, góc sắc nét vv
8. trục bôi trơn;
9. Sa2.5 Bút cát và sơn epoxy chống ăn mòn;
11. Đáp ứng các yêu cầu đặc biệt của khách hàng;
Các thông số kỹ thuật chính:
| Loại | Tên | Mô hình | Cáp áp dụng | Nhận xét | |
| Chiều kính cáp (mm) |
Chiều dài cáp (L) m | ||||
| A |
Vòng dây cáp với điện Chuỗi hiện tại |
A28 | 27.6 | 150 |
CHF R Cable 3x25 50A bên dưới |
| B | Loại tay cầm cuộn cáp | B16 | 12.7 | 125 | |
| 16 | 100 | ||||
| B22 | 20.3 | 200 | |||
| 22.6 | 180 | ||||
| C | Loại bánh tay, cuộn cáp | C36 | 28 | 220 | |
| 36 | 180 | ||||
| C44 | 38 | 230 | |||
| 44 | 200 | ||||
Hình vẽ cuộn cáp loại A với vòng lặp dòng điện
Sơ đồ cuộn cáp loại tay cầm loại B
Hình vẽ cuộn cáp bánh tay loại C
