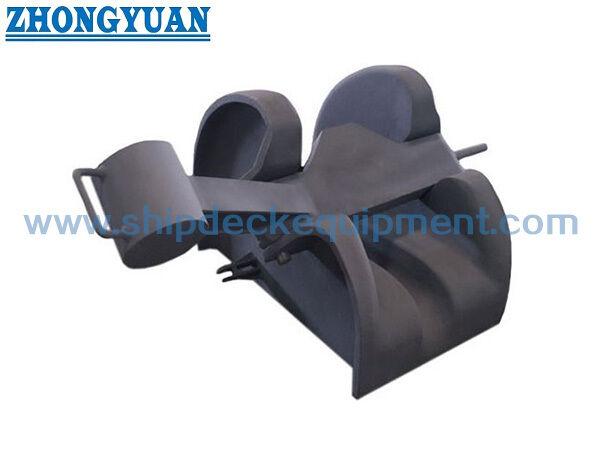

Đẹp dây chuyền neo loại thép đúc cho chuỗi 38-78 mm JIS F 20151987

Đẹp dây chuyền neo loại thép đúc cho chuỗi 38-78 mm JIS F 20151987

Tổng quan sản phẩm

JIS F 2015 loại thanh thép đúc nút dây chuyền neo được sử dụng trong sự sắp xếp neo tàu giữa ống xích chuỗi hawse và dây gió.và nó được lắp đặt trên một nền móng chế tạo để chiều cao lắp đặt có thể được điều chỉnh cho sự sắp xếp đúng đường dây chuyền.

Đối với sản phẩm này, kiểm soát chất lượng của thân thép đúc khuôn cát là một điểm sản xuất quan trọng.và giao diện nền tảng nên được kiểm soát cẩn thận vì chúng ảnh hưởng đến cài đặt phù hợpMột bánh xe hoặc con lăn dây chuyền riêng biệt thường được sắp xếp ở phía trước của nút thắt khi dây chuyền cần được nâng lên một cách trơn tru vào đường dây gió.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Chốt dây chuyền neo loại thanh thép đúc → được sử dụng trong các thiết bị neo tàu giữa ống Hawse và dây gió.
• Tiêu chuẩn kỹ thuật: JIS F 2015-1987 → tiêu chuẩn tham chiếu về chỉ định loại và kích thước chính.
• Phạm vi kích thước dây chuyền: 38?? 78 mm → bao gồm các đường kính dây chuyền neo được liệt kê để lựa chọn mẫu sơ bộ.
• Cấu trúc: Loại thanh, không có con lăn tích hợp → bánh xe dây chuyền phía trước hoặc lăn nên được xác nhận riêng biệt khi cần thiết.
• Cơ sở lắp đặt: Được lắp đặt trên nền móng chế tạo → chiều cao nền móng có thể được sắp xếp để sắp xếp chuỗi với ống Hawse và windlass.
• Tập trung sản xuất: Cơ thể thép đúc khuôn cát → chất lượng đúc, kết thúc liên lạc chuỗi, chỗ ngồi thanh và kiểm soát kích thước là rất quan trọng.
• Điều trị bề mặt: Sa2.5 thổi + một lớp epoxy shop primer → xăng, đánh bóng hoặc điều trị tùy chỉnh có thể được thảo luận theo yêu cầu vật liệu và dự án.
• Phạm vi chứng chỉ: Chứng chỉ nhà sản xuất hoặc chứng chỉ phân loại có thể được sắp xếp theo yêu cầu của dự án và phạm vi kiểm tra.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1:Xác nhận JIS F 2015-1987 loại dây chuyền neo nút và đường kính chuỗi yêu cầu từ 38 mm đến 78 mm.

Bước 2:Chọn loại tương ứng theo đường kính chuỗi neo, sau đó kiểm tra kích thước A / B / C / D so với bố trí sàn neo của tàu.

Bước 3:Xác nhận chiều cao nền móng chế tạo, vị trí ống xích xích, vị trí bánh xe xích xích và liệu có cần gia cố boong hoặc xem xét lớp hay không.

Bước 4:Xác minh xem bánh xe hoặc cuộn dây trước có được bao gồm trong phạm vi cung cấp hoặc được sắp xếp riêng biệt bởi xưởng đóng tàu.

Bước 5:Xác nhận vật liệu, yêu cầu kiểm tra đúc, xử lý bề mặt, hệ thống lớp phủ và phạm vi chứng chỉ trước khi báo giá.

Bước 6:Cung cấp loại tàu, vị trí lắp đặt, số lượng, điểm giao hàng, thời gian giao hàng cần thiết và bản vẽ hoặc hình ảnh nếu có.

Cấu trúc

Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment

Lợi thế đúc, lắp đặt và chất lượng

• Kiểm soát đúc khuôn cát là trọng tâm chất lượng chính. Quá trình đúc nên kiểm soát co lại, nứt, dấu hiệu gây hại và độ lệch chiều trong các tiêu chí đúc biển được chấp nhận.
• Các bề mặt liên lạc chuỗi và các khu vực ngồi thanh được trang bị sau khi đúc để tránh tiếp xúc địa phương sắc nét và hỗ trợ sự gắn kết chuỗi neo mượt mà hơn.
• Sự sắp xếp loại thanh đơn giản và không bao gồm một con lăn tích hợp, giúp người mua tách phạm vi cung cấp nút khỏi bánh xe dây chuyền phía trước hoặc sự sắp xếp lăn hướng dẫn.
• Nền tảng được chế tạo cho phép xưởng đóng tàu điều chỉnh chiều cao lắp đặt để sắp xếp giữa đường ống hawse, nút dây chuyền và bánh xe dây chuyền.
• Bảng kích thước bao gồm đường kính chuỗi 38 ∼ 78 mm, giúp các xưởng đóng tàu và xưởng sửa chữa so sánh kích thước chuỗi, kích thước phong bì và trọng lượng trước khi báo giá.
• Sức mạnh của nền tảng, tăng cường boong, tải thử nghiệm,và yêu cầu tải giữ nên được kiểm tra bởi nhà thiết kế tàu hoặc xã hội phân loại vì dữ liệu tải không được cung cấp trong bảng tham số được cung cấp.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: JIS F 2015-1987 → sử dụng khi thông số kỹ thuật của tàu yêu cầu kích thước nút dây chuyền neo loại thanh JIS.
• Loại phạm vi: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → chọn theo đường kính chuỗi neo.
• Kích thước dây chuyền: 38×78 mm → mô hình cuối cùng nên phù hợp với thông số kỹ thuật dây chuyền neo thực tế và bản vẽ tàu.
• Xây dựng chính: Loại thanh thép đúc → được đặt như một cơ thể nút thép đúc; các lựa chọn vật liệu thay thế cần xác nhận.
• Phân phối cuộn: Không có cuộn xây dựng → bánh xe hoặc cuộn chuỗi phía trước thường là một sự sắp xếp riêng biệt trừ khi được bao gồm trong phạm vi cung cấp đã thỏa thuận.
• Lắp đặt: Lắp đặt trên nền tảng chế tạo → thiết kế nền tảng và điều chỉnh chiều cao nên được xác nhận bằng bản vẽ xưởng đóng tàu.
• Phương pháp xử lý bề mặt: Sa2.5 thổi + epoxy shop primer → xăng, đánh bóng hoặc điều trị tùy chỉnh tùy thuộc vào vật liệu và yêu cầu dự án.
• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu của dự án → chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp học hoặc kiểm tra nhân chứng nên được xác nhận trước khi đặt hàng.

Làm thế nào nó hoạt động

Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required

Ứng dụng

Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vessels, thuyền làm việc, tàu kéo và thuyền thuyền theo bản vẽ tàu

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt của xã hội phân loại.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1:Làm thế nào để chọn đúng loại nút dây chuyền neo JIS F 2015?

A1:Chọn loại theo đường kính dây chuyền neo thực tế, sau đó kiểm tra kích thước A / B / C / D, chiều cao nền tảng, hawse đường ống,và vị trí bánh xe dây chuyền của dây chuyền chống lại đường kéo tàu.

Q2:Chiếc nút dây chuyền loại thanh này có bao gồm một con lăn không?

A2:Không. Mô tả sản phẩm được cung cấp là một nút dây chuyền neo loại thanh mà không có cuộn được tích hợp.Một bánh xe dây chuyền hoặc con lăn thường được sắp xếp ở phía trước của nút thắt khi dây chuyền cần phải được nâng lên một cách trơn tru, nhưng phạm vi cung cấp đó nên được xác nhận riêng biệt.

Q3:Những điểm chất lượng đúc quan trọng cho nút này?

A3:Các điểm quan trọng bao gồm đúc vững chắc, độ chính xác kích thước, kết thúc liên lạc chuỗi trơn tru, điều kiện ngồi thanh, giao diện nền tảng phù hợp và phạm vi kiểm tra.và yêu cầu nền tảng nên được xác nhận bởi thiết kế tàu hoặc yêu cầu lớp.
