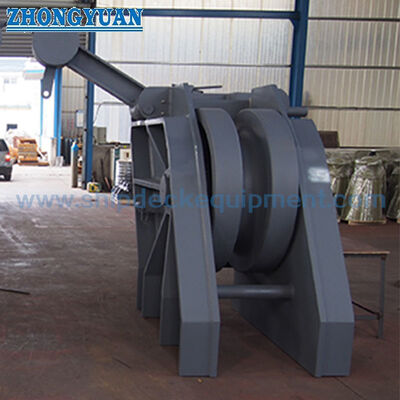

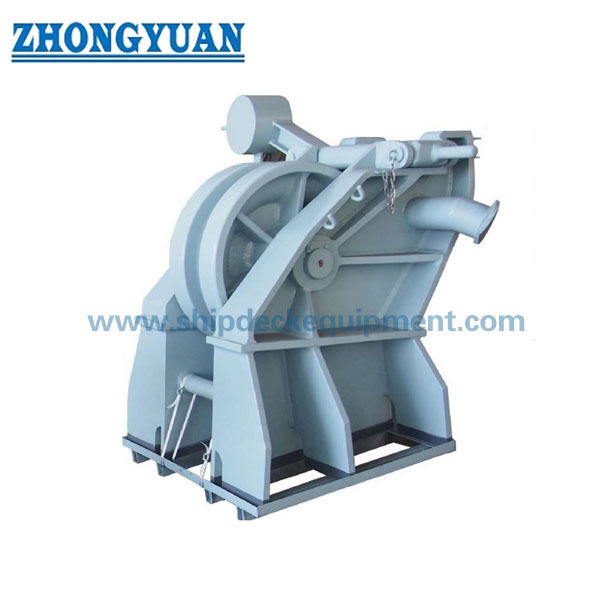

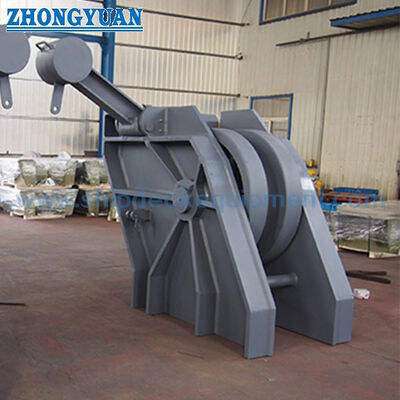

Rô-lô Bar Anchor Chain Cable Stopper with Hook JIS F 2031 cho 70 ′′ 132mm Lớn Anchor Chain

Rô-lô Bar Anchor Chain Cable Stopper with Hook JIS F 2031 cho 70 ′′ 132mm Lớn Anchor Chain

Tổng quan sản phẩm

Nắp cáp chuỗi neo kiểu thanh cuộn 70 ′′132mm với móc được lắp đặt trong tuyến đường chuỗi neo, thường ở phía trước buồm và phù hợp với sự sắp xếp chuỗi neo của tàu. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

Thiết kế móc cho phép nút thắt để tham gia chuỗi neo và hoạt động như một móc giữ chuỗi neo trong bố trí nút thắt.Trang này được viết cho các chuỗi neo lớn từ 70 mm đến 132 mm, trong đó sự phù hợp của chuỗi, sức mạnh nền tảng, hướng dẫn chuỗi, chất lượng vật liệu, xử lý bề mặt và phạm vi chứng chỉ nên được xác nhận trước khi sản xuất.Sản phẩm là một thiết bị giữ chuỗi neo, không phải là một móc nâng hoặc thiết bị nâng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Loại dây chuyền dây chuyền neo với móc → hệ thống giữ chuỗi cho hệ thống neo tàu.
• Phạm vi kích thước dây chuyền: 70 ∼ 132 mm → phù hợp với các dây chuyền neo đường kính lớn, nơi cần phải kiểm tra nền tảng sàn và hướng dẫn dây chuyền.
• Tiêu chuẩn tham chiếu: JIS F 2031 → Tiêu chuẩn tham chiếu nút cáp hiện tại; JIS F 2032 có thể xuất hiện trong các bản vẽ cũ và chỉ nên kiểm tra tính tương thích thay thế.
• Chức năng móc: móc giữ chuỗi neo → tham gia vào liên kết chuỗi và giúp đảm bảo chuỗi trong bố trí nút; nó không phải là móc nâng.
• Kích thước chính được cung cấp: h, h1, h2, L, L1, L4, B, b và D → hữu ích cho bố trí sàn, kiểm tra nền tảng và xác nhận báo giá.
• Phạm vi trọng lượng ước tính: 1.096 ≈ 5.750 kg → quan trọng đối với xử lý, đóng gói, vận chuyển và lập kế hoạch lắp đặt xưởng đóng tàu.
• Các lựa chọn vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc, sắt đúc nốt và đúc thép → chất lượng vật liệu cuối cùng và tuyến đường sản xuất nên tuân theo yêu cầu của dự án.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer, mạ, đánh bóng hoặc điều trị tùy chỉnh → lớp phủ cuối cùng để phù hợp với thông số kỹ thuật của bình.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận JIS F 2031 loại dây chuyền dây chuyền neo với móc. Nếu bản vẽ dự án vẫn đề cập đến JIS F 2032 cũ, xác nhận tương thích thay thế trước khi báo giá.

Bước 2: Xác nhận đường kính dây chuyền neo danh nghĩa từ 70 mm đến 132 mm, lớp dây chuyền, hình học dây chuyền và xem móc nút có phù hợp với dây chuyền thực tế không.

Bước 3: Xác nhận vị trí lắp đặt, hướng dẫn chuỗi, không gian trên boong có sẵn, giao diện nền tảng, gia cố boong và yêu cầu lắp đặt tại xưởng đóng tàu.

Bước 4: Xác nhận yêu cầu vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc, sắt đúc nốt, đúc thép hoặc chất lượng vật liệu được chỉ định trong dự án.

Bước 5: Xác nhận xử lý bề mặt: Sa 2.5 phun bằng epoxy shop primer, bề mặt kẽm, bề mặt không gỉ đánh bóng, hệ thống lớp phủ cuối cùng hoặc yêu cầu chống ăn mòn đặc biệt.

Bước 6: Xác nhận phạm vi chứng chỉ trước khi báo giá: chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp, kiểm tra nhân chứng hoặc yêu cầu phê duyệt cụ thể khác của dự án.

Bước 7: Cung cấp số lượng, loại tàu, bản vẽ lắp đặt hoặc ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng cần thiết.

Cấu trúc

Cơ thể nút thắt dây chuyền Ứng nắp dây chuyền neo Ống nối dây chuyền lớn Khu vực liên lạc dây chuyền Cơ sở cơ sở Khu vực gắn thắt dây chuyền

Lợi thế nắm giữ chuỗi, lắp đặt và kỹ thuật

• Nắp được thiết kế cho các chuỗi neo lớn từ 70 mm đến 132 mm, nơi mà việc giữ chuỗi, sắp xếp nền tảng và chuyển tải tải cấu trúc tàu đòi hỏi phải kiểm tra cẩn thận.
• Sự sắp xếp móc có thể tham gia vào liên kết chuỗi neo và hoạt động như một móc giữ chuỗi neo trong tập hợp nút.Sự phù hợp của chuỗi nên được xác nhận so với kích thước và chất lượng của chuỗi thực tế.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• Đường dây chuyền và sự sắp xếp liên lạc chuỗi hỗ trợ sự sắp xếp chuỗi và giảm sự tiếp xúc tập trung so với một trở ngại phẳng, trong khi đường dẫn chuỗi cuối cùng phải phù hợp với sự sắp xếp bình.
• Trọng lượng đơn vị cao và kích thước lớn đòi hỏi việc xử lý có kế hoạch, nâng trong quá trình lắp đặt, đóng gói vận chuyển và chuẩn bị nền tảng xưởng đóng tàu.
• Việc lựa chọn vật liệu nên được xác nhận theo cơ sở tải dự án, kích thước chuỗi, môi trường ăn mòn, phạm vi kiểm tra và yêu cầu phê duyệt lớp.
• Việc chuẩn bị bề mặt bằng cách phun Sa 2.5 và bọc thạch tạo cơ sở kiểm soát cho lớp phủ tiếp theo; hệ thống sơn cuối cùng nên tuân theo thông số kỹ thuật lớp phủ bình.
• Không có SWL, tải thử nghiệm, tải độ cho phép hoặc lớp chuỗi được cung cấp trong dữ liệu. Các giá trị này không nên được công bố cho đến khi được xác nhận bằng bản vẽ tiêu chuẩn, tính toán,hoặc tài liệu dự án được phê duyệt theo lớp.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn tham chiếu: JIS F 2031 → sử dụng như tiêu chuẩn trang chính cho nút cáp; từ ngữ JIS F 2032 cũ nên được coi là tài liệu tham khảo cũ khi được tìm thấy trong các bản vẽ cũ hơn.
• Loại: Loại thanh cuộn có cách sắp xếp móc → nút được thiết kế để giữ chuỗi neo lớn trong hệ thống neo.
• Kích thước dây chuyền: 70132 mm → chọn theo đường kính dây chuyền neo thực tế và hình học dây chuyền.
• Hook Function: Anchor-chain holding hook → giữ / đảm bảo liên kết chuỗi trong sự sắp xếp nút; không phải là một móc nâng.
• Vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc, sắt đúc nốt hoặc đúc thép → chất lượng vật liệu cuối cùng nên được xác nhận trước khi sản xuất.
• Phương pháp xử lý bề mặt: Sa 2.5 thổi + epoxy shop primer / mạ thép / đánh bóng / tùy chỉnh → kết thúc bề mặt cuối cùng theo yêu cầu và thông số kỹ thuật của tàu.
• Vị trí lắp đặt: Ở phía trước của dây chuyền dây chuyền neo → nền tảng, hướng dẫn dây chuyền và gia cố boong nên được xác nhận bằng bản vẽ.
• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu của dự án → kiểm tra lớp, khả năng truy xuất nguồn gốc vật liệu và phạm vi phê duyệt nên được xác nhận trước khi đặt hàng.
• Tùy chỉnh: Có sẵn → vật liệu tùy chỉnh, lớp phủ, giao diện nền tảng hoặc phạm vi kiểm tra nên dựa trên bản vẽ và yêu cầu dự án đã xác nhận.

Làm thế nào nó hoạt động

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

Ứng dụng

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

Chứng chỉ và lợi thế

Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Câu 1: Cây móc trên nút dây chuyền này có phải là một cái móc nâng không?

A1: Không. Cây móc được sử dụng như một móc giữ dây chuyền neo trong sự sắp xếp nút khóa dây chuyền. Nó được thiết kế để giữ / đảm bảo liên kết chuỗi neo, không phải để nâng hàng hóa, thiết bị nâng,hoặc thay thế một thiết bị nâng được chứng nhận.

Q2: Làm thế nào để chọn đúng kích thước nút dây chuyền?

A2: Chọn kích thước theo đường kính chuỗi neo, hình học liên kết chuỗi, lớp chuỗi, bản vẽ tàu, hướng dẫn chuỗi, không gian lắp đặt, nền tảng boong và yêu cầu lớp.Bảng cung cấp chỉ đưa ra kích thước chính và trọng lượng; nó không cung cấp SWL hoặc tải thử nghiệm.

Q3: Những thông tin nào cần thiết trước khi báo giá?

A3: Xác nhận tiêu chuẩn cuối cùng, loại, đường kính chuỗi, chất lượng vật liệu, xử lý bề mặt, số lượng, yêu cầu giấy chứng nhận, bản vẽ lắp đặt, loại tàu, đích giao hàng,và thời gian giao hàng cần thiếtNếu kiểm tra nhân chứng lớp hoặc xem xét tính toán là cần thiết, nó nên được nêu trước khi trích dẫn.
