2 & 3 Roller Universal Fairlead cho tàu đậu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại mô hình: | Loại A, Loại B1, Loại B2 | Nguyên vật liệu: | Thép C-Mn, Thép nhẹ, Thép không gỉ |
|---|---|---|---|
| Tiêu chuẩn: | JIS F 2020-1979 | Con lăn số: | 2 con lăn (loại A), 3 con lăn (loại B1, loại B2) |
| Kích thước danh nghĩa: | 76mm~426mm | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, v.v. | ||
| Làm nổi bật: | 3 Thiết bị đậu tàu có cuộn,Thiết bị đậu tàu 2 cuộn |
||
Mô tả sản phẩm
2 & 3 Con lăn Universal Fairlead cho neo tàu | JIS F 2020-1979 Loại A/B1/B2
Tổng quan sản phẩm
Con lăn đầu boong thép tấm cỡ nhỏ JIS F 2020-1979 là một fairlead con lăn nhỏ gọn được sử dụng để dẫn hướng dây neo tàu, xếp dỡ hàng hóa và thuyền. Trong ngôn ngữ mua sắm quốc tế, các sản phẩm có hình dạng này cũng thường được mô tả là fairlead đa năng 2 con lăn hoặc 3 con lăn. Tiêu chuẩn xác định ba cách bố trí: Loại A sử dụng hai con lăn dọc và một con lăn ngang; Loại B1 sử dụng một con lăn dọc và một con lăn ngang; Loại B2 là cách bố trí đối xứng của Loại B1.
Cấu hình JIS ban đầu sử dụng con lăn có đường kính khoảng 76,3 mm. Các phiên bản lớn hơn 101, 135 và 168 mm trong dòng sản phẩm được cung cấp nên được coi là cấu hình mở rộng theo dự án thay vì kích thước tiêu chuẩn JIS F 2020. Do đó, đối với các yêu cầu thay thế hoặc đóng tàu mới, người mua nên xác nhận cách bố trí Loại A/B1/B2, đường đi của dây, hình học lắp đặt, bản vẽ được phê duyệt, vật liệu và cơ sở tải trọng dự án trước khi sản xuất.
Thông số kỹ thuật nhanh
• Loại sản phẩm: fairlead đầu boong 2 con lăn / 3 con lăn → cấu hình dẫn hướng dây nhỏ gọn cho vị trí dẫn dây ở mép boong và mạn tàu.
• Tiêu chuẩn: JIS F 2020-1979 → tên tiêu chuẩn chính thức là Con lăn đầu boong thép tấm (Cỡ nhỏ).

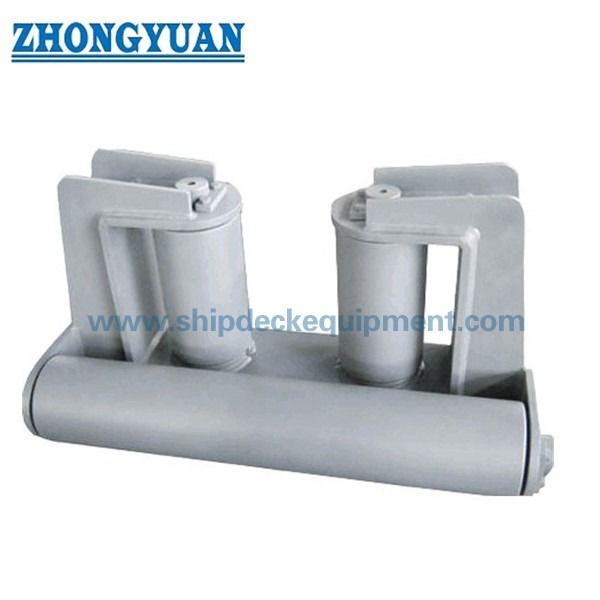

• Loại A: 3 con lăn, 2 dọc + 1 ngang → cấu hình ba con lăn tiêu chuẩn.
• Loại B1 / B2: 2 con lăn, 1 dọc + 1 ngang → Loại B2 đối xứng với con lăn dọc và móng vuốt của Loại B1.
• Đường kính con lăn tiêu chuẩn: khoảng 76,3 mm → cấu hình JIS ban đầu; các phiên bản lớn hơn 101 / 135 / 168 mm yêu cầu xác nhận bản vẽ dự án.
• Khối lượng tính toán tham khảo: Loại A 20,6 kg; Loại B1 / B2 17,7 kg → giá trị tham khảo tiêu chuẩn cho cấu hình ban đầu.
• Cơ sở vật liệu tiêu chuẩn: cấu trúc chính bằng thép SS41, ống con lăn SGP hoặc STPG38, bạc lót đúc đồng BC6 hoặc đồng thau YBsC2 → các vật liệu tương đương hiện đại yêu cầu phê duyệt dự án.
• Cơ sở kiểm tra: tình trạng trực quan, tuân thủ kích thước và hoạt động trơn tru của con lăn → các kiểm tra chính trước khi giao hàng.
Thông số kỹ thuật chính
Tham khảo cấu hình tiêu chuẩn JIS F 2020-1979:
|
Loại |
Bố trí con lăn |
Đường kính con lăn tiêu chuẩn |
Khối lượng tính toán tham khảo |
Ghi chú cấu hình |
|---|---|---|---|---|
| Loại A | 2 Dọc + 1 Ngang | Khoảng 76,3 mm | 20,6 kg | Cấu hình ba con lăn |
| Loại B1 | 1 Dọc + 1 Ngang | Khoảng 76,3 mm | 17,7 kg | Cấu hình hai con lăn |
| Loại B2 | 1 Dọc + 1 Ngang | Khoảng 76,3 mm | 17,7 kg | Cấu hình đối xứng của Loại B1 |
Dữ liệu kích thước mở rộng theo dự án được cung cấp cho dòng sản phẩm này:
|
Đường kính con lăn tham khảo. |
Trạng thái |
A |
B |
C |
D |
E |
E1 |
F |
G |
H |
|---|---|---|---|---|---|---|---|---|---|---|
| 76 mm | Tham khảo dựa trên JIS | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 mm | Theo dự án | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 mm | Theo dự án | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 mm | Theo dự án | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
Hướng dẫn lựa chọn & Yêu cầu
Bước 1: Xác nhận Loại A, Loại B1 hoặc Loại B2 từ bản vẽ tàu. Loại A là dạng 3 con lăn; Loại B1 và B2 là các cấu hình đối xứng 2 con lăn.
Bước 2: Xác nhận thông tin dây, bao gồm loại dây, đường kính dây, hướng dẫn thông thường và tuyến đường mép boong. Không suy ra SWL của fairlead từ đường kính con lăn.
Bước 3: Xác nhận cấu hình tiêu chuẩn hoặc mở rộng. Cấu hình JIS ban đầu sử dụng con lăn khoảng 76,3 mm; các phiên bản mở rộng 101 / 135 / 168 mm yêu cầu bản vẽ dự án được phê duyệt.
Bước 4: Xác nhận vị trí lắp đặt, không gian có sẵn, cấu trúc nền / hàn, gia cố boong cục bộ và lối vào để kiểm tra và bôi trơn con lăn.
Bước 5: Xác nhận cấp vật liệu hoặc các vật liệu tương đương hiện đại được phê duyệt, hệ thống chuẩn bị bề mặt và sơn phủ, số lượng, yêu cầu chứng chỉ / kiểm tra, điểm đến và thời gian giao hàng yêu cầu.
Bước 6: Đối với công việc thay thế, cung cấp ảnh fairlead hiện có và bản vẽ kích thước để có thể kiểm tra Loại, cấu hình thuận tay và giao diện lắp đặt trước khi sản xuất.
Cấu trúc
Thân thép tấm | Con lăn ngang | Con lăn dọc | Trục con lăn | Bạc lót đồng / đồng thau | Tấm giữ trục | Đầu bôi mỡ | Cấu trúc lắp đặt đầu boong
Ưu điểm thiết kế / kỹ thuật / chất lượng
• Dẫn hướng dây theo loại → Loại A cung cấp hai vị trí tiếp xúc dọc cộng với một con lăn ngang; Loại B1 / B2 cung cấp một con lăn dọc một mặt với các cấu hình trái / phải đối xứng.
• Bề mặt tiếp xúc dây quay → các con lăn thay đổi hướng dẫn dây trong khi giảm tiếp xúc trượt với các cạnh boong thép cố định.
• Cấu trúc chốt và bạc lót có thể bảo trì → tiêu chuẩn bao gồm trục con lăn, bạc lót và đầu bôi mỡ có thể thay thế, hỗ trợ kiểm tra và bôi trơn khi sử dụng.
• Lịch trình vật liệu dành riêng cho từng bộ phận → thân, con lăn, trục và bạc lót sử dụng các nhóm vật liệu khác nhau thay vì một chỉ định vật liệu chung.
• Kiểm tra tiêu chuẩn tập trung vào chất lượng liên quan đến dịch vụ → bề mặt hoàn thiện phải không có khuyết tật có hại, kích thước phải tuân thủ và con lăn phải hoạt động trơn tru.
• Kỹ thuật thay thế phải xác minh tính thuận tay và giao diện → Loại B1 và B2 là các cấu hình đối xứng, vì vậy bố cục tàu hiện có phải được kiểm tra trước khi chế tạo.
Thuộc tính tùy chỉnh
• Tiêu chuẩn: JIS F 2020-1979 → tiêu chuẩn tham khảo cho con lăn đầu boong thép tấm cỡ nhỏ.
• Loại: A / B1 / B2 → Loại A là 3 con lăn; Loại B1 / B2 là các cấu hình đối xứng 2 con lăn.
• Đường kính con lăn tiêu chuẩn: Khoảng 76,3 mm → cấu hình JIS ban đầu.
• Kích thước mở rộng theo dự án: 101 / 135 / 168 mm → không phải kích thước JIS tiêu chuẩn; yêu cầu bản vẽ được phê duyệt.
• Cơ sở vật liệu tiêu chuẩn: SS41 / SGP hoặc STPG38 / BC6 hoặc YBsC2 → các cấp JIS cũ và lịch trình vật liệu theo bộ phận.
• Bạc lót & Bôi trơn: Bạc lót đúc đồng hoặc đồng thau với đầu bôi mỡ → hỗ trợ quay con lăn và bảo trì.
• SWL / Tải trọng thiết kế: Cần xác nhận → không nên suy ra SWL sản phẩm từ bảng đường kính con lăn được cung cấp.
• Bảo vệ bề mặt: Theo đặc điểm kỹ thuật của dự án → phun cát, sơn hàng hải, hoàn thiện thép không gỉ hoặc các hệ thống khác là các tùy chọn cung cấp theo dự án.
• Yêu cầu chứng chỉ: Theo phạm vi đặt hàng → tài liệu của nhà sản xuất hoặc sự tham gia của phân loại tùy thuộc vào yêu cầu dự án và quy trình phê duyệt.
Cách hoạt động
Dây tiếp cận Fairlead đầu boong → Dây tiếp xúc với con lăn ngang / dọc cần thiết → Con lăn quay để giảm tiếp xúc trượt → Hướng dẫn dây thay đổi → Lực kết quả truyền qua thân fairlead đến cấu trúc tàu hỗ trợ
Ứng dụng
Dẫn hướng dây neo tàu | Thuyền công vụ | Tàu kéo | Tàu dịch vụ cảng | Vị trí dẫn dây mép boong | Dẫn hướng dây xếp dỡ hàng hóa | Cấu hình dẫn hướng thuyền | Dự án thay thế
Chứng nhận & Ưu điểm
Phạm vi kiểm tra và chứng nhận nên được xác nhận trước khi báo giá. Chứng chỉ vật liệu, hồ sơ kiểm tra của nhà sản xuất, kiểm tra kích thước, kiểm tra hoạt động con lăn và sự có mặt của cơ quan phân loại có thể được sắp xếp theo yêu cầu dự án và phạm vi đặt hàng.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất.

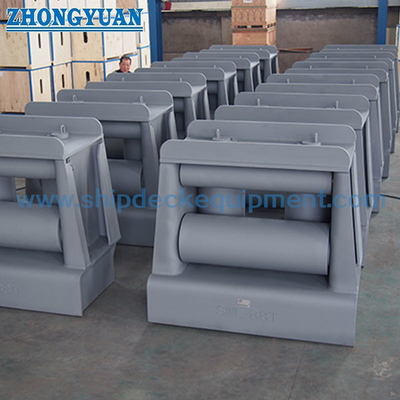

Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Sự khác biệt giữa JIS F 2020 Loại A, Loại B1 và Loại B2 là gì?
A1: Loại A là cấu hình ba con lăn với hai con lăn dọc và một con lăn ngang. Loại B1 sử dụng một con lăn dọc và một con lăn ngang, trong khi Loại B2 đối xứng với cấu hình con lăn dọc và móng vuốt của Loại B1. Loại chính xác nên được lấy từ bố cục tàu hoặc bản vẽ thay thế.
Q2: 101, 135 và 168 mm có phải là kích thước tiêu chuẩn JIS F 2020 không?
A2: Không. Cấu hình JIS F 2020-1979 ban đầu sử dụng con lăn có đường kính khoảng 76,3 mm. Các phiên bản 101, 135 và 168 mm trong dòng sản phẩm này là các cấu hình mở rộng theo dự án và chỉ nên được sản xuất theo bản vẽ được phê duyệt.
Q3: Cần xác nhận những gì trước khi đặt hàng fairlead thay thế hoặc mở rộng?
A3: Xác nhận Loại A/B1/B2, bố trí con lăn, tuyến đường và đường kính dây, kích thước lắp đặt thực tế, bên lắp đặt, vật liệu, lớp phủ, cơ sở tải trọng dự án, yêu cầu chứng chỉ và bản vẽ hoặc ảnh tàu hiện có. Đối với việc thay thế Loại B, hãy xác nhận xem cần cấu hình B1 hay cấu hình đối xứng B2.
