ISO 13776 Con lăn có bệ đứng trên boong | Hướng dẫn sử dụng dây con lăn đơn để neo và kéo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | ISO 13776:2012 | SWL: | 265KN đến 1942KN (θ=90°), 186KN đến 1373KN (θ=0°) |
|---|---|---|---|
| Kiểu: | Loại A, B, C | Kích thước danh nghĩa: | 150-500mm |
| Con lăn số: | Máy cuộn đơn | Nguyên vật liệu: | Thép cường độ cao, thép không gỉ, thép đúc, gang dạng nốt |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵ | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | ISO 13776 Pedestal Roller Fairlead |
||
Mô tả sản phẩm
ISO 13776 Đứng trên boong Đường gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối
Tổng quan sản phẩm
ISO 13776 sàn đứng chân đạp lăn fairlead là một dây dẫn đường lăn duy nhất được sử dụng trên sàn tàu khi một đường dây đậu hoặc kéo cần thay đổi hướng xung quanh một con lăn dọc.Vòng xoay thép giúp hướng dẫn đường dây thừng và giảm trầy xước so với bề mặt liên lạc cố định, trong khi chân đệm chuyển lực phản ứng dây vào cấu trúc boong thông qua cơ sở hàn.
Trang này được chuẩn bị cho ISO 13776 sàn đứng chân đệm cuộn fairleads với kích thước danh nghĩa Dn 150 đến 500 và SWL tham chiếu giá trị từ dữ liệu cung cấp.Đường cuộn thép 2012 và ISO 13755; thông tin trực tuyến của ISO cho thấy ISO 13776:2020 và ISO 13755:2020 là các phiên bản chính thức hiện tại, do đó, phiên bản tiêu chuẩn cần thiết nên được xác nhận trước khi báo giá cuối cùng, phê duyệt bản vẽ,và đánh dấu sản phẩm.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Đứng trên boong chân đạp ốc → Hướng dẫn ốc thẳng đứng duy nhất cho tàu đậu và điều khiển hướng dây kéo.
- Tiêu chuẩn kỹ thuật: ISO 13776:2012 từ dữ liệu cung cấp → phiên bản dự án nên được xác nhận vì ISO 13776:2020 được liệt kê trực tuyến là phiên bản hiện tại.
- Tiêu chuẩn cuộn: ISO 13755 cuộn thép → cuộn loại A / B / C ảnh hưởng đến kích thước d và giao diện cuộn đã chọn.
- Phạm vi kích thước danh nghĩa: Dn 150 đến 500 mm → phạm vi lựa chọn chính cho các fairleads trên boong trong bảng cung cấp.
- Phạm vi tham chiếu SWL: 265 đến 1942 kN ở θ = 90 ° và 186 đến 1373 kN ở θ = 0 ° → giá trị căng dây thừng tham chiếu từ dữ liệu được cung cấp, không có sức nâng.
- Độ cao và trọng lượng tham khảo: H = 500 / 1000 / 1500 mm → trọng lượng được tính toán chỉ để tham khảo và không bao gồm cuộn thép theo ghi chú kèm theo.
- Các lựa chọn vật liệu: thép kéo cao, thép không gỉ, thép đúc và sắt đúc nốt → loại vật liệu cuối cùng và phân bổ bộ phận nên được xác nhận trước khi sản xuất.
- Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer, mạ, đánh bóng hoặc hoàn thiện tùy chỉnh → lớp phủ cuối cùng nên tuân theo các yêu cầu về ăn mòn và kiểm tra dự án.
Các thông số kỹ thuật chính
|
Kích thước danh nghĩa Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Chiều dài chân hàn | ||||||||
| Loại A & B | Loại C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Kích thước danh nghĩa Dn |
SWL |
Trọng lượng tính toán (kg) (Chỉ dùng để tham khảo) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a hàn với chamfering có sẵn dựa trên cùng một khối lượng hàn / cường độ b θ là góc tương đối của dây thừng trên chân đệm (xem Phụ lục A) c SWL 1s là độ căng dây thừng áp dụng tối đa dựa trên độ lệch 90 ° (θ = 90 °) và 180 ° (θ = 0 °) của hướng dây thừng bằng đường thẳng chân. SWL được hiển thị trong bảng chỉ để tham khảo. "SWL" có thể được điều chỉnh tùy thuộc vào điều kiện tải thực tế và đánh dấu thực tế phải theo thỏa thuận giữa người sử dụng và nhà sản xuất. d Trọng lượng được tính toán là để tham khảo, không bao gồm cuộn thép trên chân đệm. e d được quyết định phụ thuộc vào loại cuộn thép (loại A & B và loại C) như được quy định trong ISO 13755 cuộn thép |
|||||||||||||||||
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận phiên bản tiêu chuẩn yêu cầu: ISO 13776:2012 như được cung cấp, phiên bản ISO 13776 hiện tại hoặc yêu cầu bản vẽ cụ thể cho dự án.
Bước 2: Xác nhận loại fairlead A / B / C, kích thước danh nghĩa Dn 150 đến 500 và loại cuộn ISO 13755 vì kích thước d phụ thuộc vào loại cuộn thép đã chọn.
Bước 3: Xác nhận hướng dây, góc dây tương đối θ, đánh dấu SWL cần thiết, tình trạng tải thực tế và liệu sản phẩm có được sử dụng để đậu, hướng dẫn dây kéo hoặc thay thế hay không.
Bước 4: Xác nhận chiều cao giá đỡ sàn H, nền tảng sàn, giao diện hàn, chiều dài chân hàn, yêu cầu hàn châm, gia cố và độ an toàn lắp đặt.
Bước 5: Xác nhận chất lượng vật liệu cho chân đệm, cuộn, trục, bụi và các bộ phận liên quan; cũng xác nhận xử lý bề mặt, phạm vi NDT, yêu cầu thử nghiệm và yêu cầu chứng nhận.
Bước 6: Cung cấp số lượng, loại tàu, bản vẽ lắp đặt, phác thảo đường dây, ảnh tham khảo nếu có sẵn, điểm đến giao hàng và thời gian giao hàng cần thiết.
Cấu trúc
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, kẽm, đánh bóng, hoặc xử lý bề mặt cụ thể
Ưu điểm đậu, kéo và kỹ thuật
- Thiết kế chân đệm có một con lăn hướng dẫn đường đậu hoặc kéo qua một sự thay đổi hướng được kiểm soát trong khi giúp giảm sự trầy mòn trượt dây trên các cấu trúc boong cố định.
- Khả năng tương thích cuộn ISO 13755 cung cấp một cơ sở rõ ràng để chọn kích thước giao diện cuộn loại A / B / C, đặc biệt là kích thước d được liệt kê trong bảng cung cấp.
- Các giá trị SWL được tách ra bởi điều kiện góc dây thừng, giúp người mua tránh coi một giá trị tải như phổ biến cho tất cả các góc dẫn và bố trí sàn.
- Việc lựa chọn chiều cao giá đỡ trên boong ảnh hưởng đến chiều cao dây thừng, khoảng trống trên boong, quyền truy cập bảo trì và bố trí lắp đặt xung quanh thiết bị mooring hoặc kéo.
- Các giá trị chân hàn Z1 và Z2 được cung cấp để tham khảo thiết kế ban đầu và báo giá; chi tiết hàn thực tế, vạch và gia cố sàn nên tuân theo bản vẽ được phê duyệt.
- Bề mặt cuộn trơn tru, sắp xếp trục chính xác và giao diện vỏ phù hợp giúp cuộn quay với sợi dây và giảm sự mòn không cần thiết tại chỗ.
- Nổ, hàn, gia công, NDT, xử lý bề mặt và phạm vi chứng chỉ có thể được sắp xếp theo yêu cầu đặt hàng, kế hoạch kiểm tra và thủ tục phê duyệt lớp.
- Trang này tránh mô tả fairlead như một thiết bị nâng; đó là một dây dẫn đường phù hợp với việc gắn tàu và sắp xếp dây kéo.
Các thuộc tính tùy chỉnh
- Tiêu chuẩn: ISO 13776:2012 từ dữ liệu cung cấp → xác nhận xem dự án có yêu cầu phiên bản cung cấp hay phiên bản ISO 13776 hiện tại.
- Loại sản phẩm: Đường đứng trên boong, chân đạp ốc → dẫn dây đơn cuộn thẳng đứng được lắp đặt trên các cấu trúc boong tàu.
- Kích thước danh nghĩa: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → chọn theo bố trí dây thừng, tham chiếu SWL và yêu cầu vẽ.
- Loại cuộn: Loại A / B / C theo ISO 13755 cuộn thép → ảnh hưởng đến giao diện cuộn và chiều d.
- SWL tham chiếu: 2651942 kN ở θ = 90° và 1861373 kN ở θ = 0° → đánh dấu cuối cùng nên được đồng ý giữa người dùng và nhà sản xuất theo điều kiện tải thực tế.
- Trọng lượng được tính toán: H = 500 / 1000 / 1500 mm giá trị tham chiếu → ghi chú kèm theo cho biết trọng lượng không bao gồm cuộn thép.
- Vật liệu: thép kéo cao / thép không gỉ / thép đúc / sắt đúc nốt → loại vật liệu chính xác và phạm vi chứng chỉ cần được xác nhận.
- Phương pháp xử lý bề mặt: Sa 2.5 nổ + cửa hàng epoxy Primer / mạ thép / đánh bóng / tùy chỉnh → hệ thống bảo vệ cuối cùng theo yêu cầu của dự án.
- Yêu cầu chứng chỉ: có sẵn theo phạm vi đặt hàng → chứng chỉ lớp, chứng chỉ vật liệu, chứng chỉ nhà sản xuất và kiểm tra nhân chứng nên được xác nhận trước khi báo giá.
Làm thế nào nó hoạt động
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
Ứng dụng
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
Chứng chỉ và lợi thế
Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

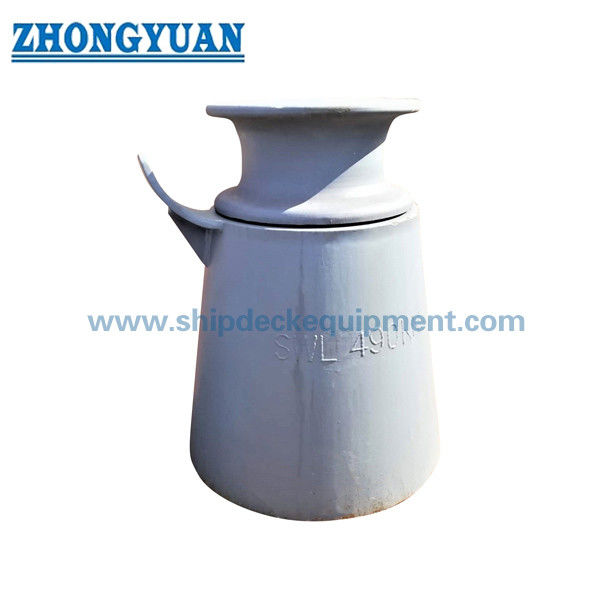

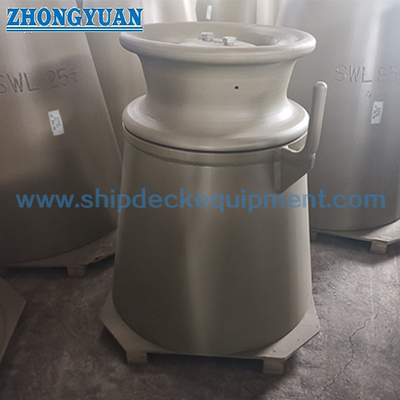

Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: SWL trong bảng ISO 13776 là sức nâng?
A1: Không. Các giá trị SWL được cung cấp là các giá trị độ căng dây thừng áp dụng tối đa tham chiếu cho các điều kiện lệch đường dây thừng bằng chân đệm. Chúng không nên được viết lại như sức nâng, MBL,tải trọng bằng chứng, hoặc tải thử nghiệm.
Q2: Làm thế nào để chọn kích thước Dn chính xác?
A2: Chọn Dn theo bản vẽ tàu, góc dẫn dây thừng, đánh dấu SWL cần thiết, chiều cao giá đỡ sàn, loại cuộn, không gian lắp đặt, độ bền nền tảng và yêu cầu chứng chỉ.Bảng là cho lựa chọn ban đầu và xác nhận báo giá.
Q3: Nếu trang sử dụng ISO 13776:2012 hoặc ISO 13776:2020?
A3: Dữ liệu được cung cấp nói về ISO 13776:2012, trong khi thông tin trực tuyến ISO liệt kê ISO 13776:2020 là phiên bản chính thức hiện tại.hay xã hội giai cấp.
