HMPE / UHMWPE Dây kéo tàu biển có bện mắt | Dây kéo nhẹ cường độ cao

Dây kéo tàu biển HMPE / UHMWPE có bện mắt | Dây kéo nhẹ cường độ cao

Tổng quan sản phẩm

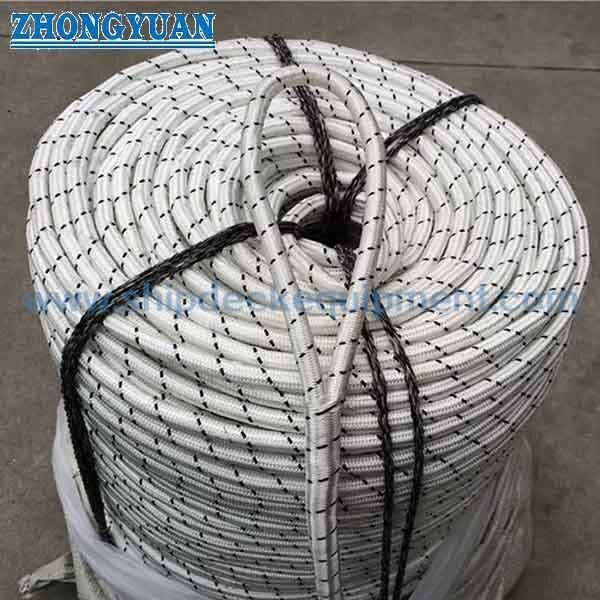

Dây kéo tàu biển HMPE / UHMWPE này được cung cấp cho hỗ trợ tàu lai, kéo tàu trong cảng, di chuyển tàu trong xưởng đóng tàu, kéo tàu biển xa và các hoạt động hàng hải khác đòi hỏi dây kéo nhẹ, cường độ cao với độ giãn thấp. Dây có thể được cung cấp với một bện mắt ở một hoặc cả hai đầu, với kích thước mắt, ống bảo vệ, đầu cốt và cấu hình kết nối được xác nhận với tời kéo, móc kéo, cọc neo, xích hoặc giá đỡ kéo.

Sản phẩm được cung cấp thông qua các đối tác sản xuất đủ tiêu chuẩn dài hạn chứ không phải là dây do nhà máy tự sản xuất. Cấu trúc dây, cấp sợi, đường kính, chiều dài, tải trọng phá hủy tối thiểu (MBL), độ giãn, hiệu quả bện, bảo vệ chống mài mòn và tài liệu kiểm tra phải được xác nhận cho mỗi đơn hàng. Sản phẩm được mô tả và cung cấp dưới dạng dây HMPE / UHMWPE, với cấp sợi thực tế và nguồn cung cấp được xác nhận cho mỗi đơn hàng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Dây kéo tàu biển HMPE / UHMWPE → dây kéo chịu lực cho tàu lai, cảng, xưởng đóng tàu và các cấu hình kéo tàu biển; không phải là sling nâng.
• Cơ sở vật liệu: sợi polyethylene mô đun cao → được chọn vì tỷ lệ cường độ trên trọng lượng cao, độ giãn thấp và dễ xử lý hơn các loại dây dựa trên dây kim loại nặng tương đương.
• Cấp sợi: sợi HMPE / UHMWPE theo tài liệu kỹ thuật của nhà máy cung cấp.
• Các tùy chọn cấu trúc: 8 sợi, 12 sợi hoặc cấu trúc dây bọc → cấu trúc cuối cùng được chọn theo yêu cầu của tời, xử lý, mài mòn và kiểm tra.
• Đầu cuối: bện mắt ở một hoặc cả hai đầu → mắt mềm, đầu cốt, chiều dài mắt, ống bảo vệ và giao diện kết nối được xác nhận trước khi sản xuất.
• Quản lý mài mòn: dây bọc và ống chống mài mòn tùy chọn → tuổi thọ phụ thuộc vào cấu trúc dây, tình trạng ống dẫn dây, bán kính uốn, áp suất tiếp xúc và thực hành vận hành.
• Dữ liệu tải trọng: MBL và độ giãn theo đường kính và cấu trúc → các giá trị phải đến từ bảng dữ liệu của nhà sản xuất được phê duyệt hoặc chứng chỉ kiểm tra, không phải từ bảng tham chiếu không phải HMPE được cung cấp.
• Cung cấp và thử nghiệm: sản xuất tại nhà máy đối tác với kiểm tra trước khi giao hàng → phạm vi kiểm tra, khả năng truy xuất nguồn gốc, đóng gói và giám sát của bên thứ ba hoặc phân loại được sắp xếp theo yêu cầu đơn hàng.

Thông số kỹ thuật chính

Hướng dẫn lựa chọn & yêu cầu

Bước 1: Xác nhận ứng dụng kéo: hỗ trợ tàu lai cảng, di chuyển tàu xưởng đóng tàu, kéo tàu biển, bộ phận kéo khẩn cấp, dịch vụ tàu công tác, hoặc hoạt động được xác định khác.

Bước 2: Cung cấp MBL yêu cầu, đường kính danh nghĩa hoặc giới hạn kích thước, chiều dài hoàn thiện, lực kéo của tàu kéo, tải trọng động dự kiến và thông số kỹ thuật dự án hoặc chủ sở hữu áp dụng.

Bước 3: Xác nhận cấu trúc và vật liệu dây: HMPE / UHMWPE, nhà sản xuất sợi hoặc cấp sợi yêu cầu, cấu trúc 8 sợi / 12 sợi / bọc, và liệu đuôi đàn hồi hơn hoặc bộ căng có phải là một phần của hệ thống kéo hay không.

Bước 4: Xác nhận chi tiết đầu cuối: một hoặc hai bện mắt, chiều dài mắt, mắt mềm hoặc đầu cốt, ống bảo vệ, giao diện xích hoặc móc kéo, và bất kỳ cấu hình dây dẫn nào.

Bước 5: Xác nhận giao diện vận hành: trống tời kéo, tời capstan, ống dẫn dây, con lăn, cọc neo, bán kính uốn, điều kiện lưu trữ và các khu vực yêu cầu bảo vệ chống mài mòn bổ sung.

Bước 6: Cung cấp số lượng, yêu cầu màu sắc hoặc nhận dạng, phạm vi chứng chỉ và kiểm tra, phương pháp đóng gói, điểm đến giao hàng, thời gian giao hàng yêu cầu và bản vẽ hoặc ảnh nếu có.

Cấu trúc

Thân dây chịu tải HMPE / UHMWPE | cấu trúc 8 sợi / 12 sợi / bọc | bện mắt làm tại nhà máy | đầu cốt tùy chọn | ống bảo vệ / tấm chắn mài mòn | lớp phủ dây | đánh dấu nhận dạng | cuộn hoặc guồng đóng gói theo đơn hàng

Ưu điểm kéo, bện & cung cấp

• Hiệu suất cường độ trên trọng lượng cao giúp giảm gánh nặng xử lý thủ công và trọng lượng xử lý trên boong, trong khi đường kính cuối cùng và MBL vẫn là đặc thù của dự án.
• Độ giãn thấp cung cấp phản ứng kéo trực tiếp và chiều dài dây được kiểm soát, nhưng hệ thống kéo phải tính đến tải trọng sốc và hấp thụ năng lượng thay vì coi HMPE là sự thay thế trực tiếp cho nylon.
• Cấu trúc HMPE nổi có thể đơn giản hóa việc thu hồi và xử lý trên bề mặt; độ nổi phải được xác nhận cho dây hoàn chỉnh, bao gồm cả lớp bọc, đầu cốt và các bộ phận bảo vệ.
• Khả năng chống mài mòn có thể được cải thiện thông qua cấu trúc dây, lớp phủ sợi và bảo vệ chống mài mòn có thể thay thế, nhưng các cạnh sắc, ống dẫn dây thô, bán kính uốn nhỏ và ma sát sinh nhiệt vẫn có thể làm hỏng dây.
• Bện mắt được sản xuất và kiểm tra như một phần của bộ dây vì hình dạng mắt, chiều dài chôn, độ côn và bảo vệ ảnh hưởng trực tiếp đến hiệu suất đầu cuối.
• Đường kính dây, tình trạng trống tời, góc lệch, hình dạng ống dẫn dây và phần cứng kết nối nên được xem xét cùng nhau để tránh nghiền cục bộ, uốn quá mức hoặc bề mặt tiếp xúc không tương thích.
• Nguồn cung cấp từ nhà máy đối tác dài hạn hỗ trợ cung cấp lặp lại, giá cả cạnh tranh và khớp thông số kỹ thuật mà không ngụ ý rằng tất cả các loại dây đều được sản xuất tại nhà máy.
• Tài liệu kiểm tra và thử nghiệm có thể được sắp xếp theo đơn hàng, với sự tham gia của phân loại hoặc bên thứ ba được xác nhận trước báo giá.

Thuộc tính tùy chỉnh

• Chất liệu: HMPE / UHMWPE → nhà sản xuất sợi, cấp sợi và thông số kỹ thuật sợi phải được xác nhận.
• Cấp sợi: sợi HMPE / UHMWPE theo tài liệu nhà máy cung cấp → cấp sợi và dữ liệu hiệu suất chính xác phải được xác nhận cho mỗi đơn hàng.
• Cấu trúc: dây 8 sợi / 12 sợi / bọc → chọn theo cường độ, khả năng xử lý, phơi nhiễm mài mòn, khả năng tương thích với tời và phương pháp kiểm tra.
• Đường kính và MBL: Đặc thù dự án → không suy ra MBL của HMPE từ bảng nylon, polypropylene hoặc polyester/nylon.
• Độ giãn: hệ thống dây giãn thấp → đường cong độ giãn thực tế và hành vi tải trọng làm việc nên được yêu cầu khi phản ứng động là rất quan trọng.
• Đầu cuối: Bện mắt → số lượng mắt, chiều dài mắt, đầu cốt, ống bọc và giao diện phần cứng phải được nêu trong thông số kỹ thuật mua hàng.
• Bảo vệ chống mài mòn: ống bảo vệ tùy chọn → vị trí và chiều dài nên khớp với ống dẫn dây, cọc neo, móc kéo hoặc các khu vực tiếp xúc với boong.
• Màu sắc và đánh dấu: Cần xác nhận → sọc nhận dạng, thẻ, số sê-ri và đánh dấu chiều dài có thể tuân theo yêu cầu dự án.
• Tài liệu kiểm tra: Theo phạm vi đơn hàng → chứng chỉ kiểm tra của nhà sản xuất, giám sát của bên thứ ba hoặc tài liệu phân loại không được giả định mặc định.
• Tình trạng cung cấp: Sản phẩm được tìm nguồn cung ứng → được cung cấp thông qua các đối tác sản xuất dây đủ tiêu chuẩn dài hạn với các kiểm tra thông số kỹ thuật và trước khi giao hàng.

Cách hoạt động

Tải trọng kéo được truyền qua móc kéo, tời, cọc neo hoặc giá đỡ kéo → Bện mắt truyền tải trọng vào thân dây → Các sợi HMPE chia sẻ tải trọng kéo với độ giãn thấp → Ống dẫn dây và bảo vệ chống mài mòn kiểm soát đường đi và tiếp xúc của dây → Tình trạng dây được kiểm tra sau khi vận hành và trước khi tái sử dụng

Ứng dụng

Hỗ trợ tàu lai cảng | Di chuyển tàu trong xưởng đóng tàu và ụ khô | Kéo tàu biển | Kéo sà lan | Kéo tàu công tác | Hoạt động tàu lai hộ tống | Cung cấp bộ phận kéo khẩn cấp | Các dự án dây kéo thay thế

Chứng nhận & Ưu điểm

Tài liệu kiểm tra và chứng nhận có thể được sắp xếp theo cấu trúc dây đã chọn, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và yêu cầu dự án. Sự tham gia của phân loại có sẵn theo yêu cầu và tùy thuộc vào khả năng của nhà máy cung cấp và quy trình phê duyệt phân loại có liên quan.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất — có sẵn theo yêu cầu và tùy thuộc vào xác nhận dự án.

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Dây kéo HMPE khác với dây kéo nylon hoặc polyester như thế nào?

A1: HMPE được chọn vì hiệu suất cường độ trên trọng lượng cao và độ giãn thấp. Nylon cung cấp khả năng hấp thụ năng lượng đàn hồi hơn, trong khi polyester thường cung cấp độ giãn vừa phải và xử lý ổn định. Dây phù hợp phụ thuộc vào động lực kéo, cấu hình tời, phơi nhiễm mài mòn, phần cứng và MBL yêu cầu; tên vật liệu không nên được coi là có thể thay thế cho nhau.

Q2: MBL yêu cầu nên được chỉ định như thế nào?

A2: MBL nên được xác định từ hoạt động kéo, lực kéo của tàu, tải trọng động, cấu hình dây kéo, dung lượng phụ kiện kết nối, hệ số thiết kế và các quy tắc của chủ sở hữu, phân loại hoặc dự án áp dụng. MBL là giá trị cường độ phá hủy và không nên được ghi nhãn lại là SWL hoặc tải trọng kéo an toàn.

Q3: Có phải mọi dây được cung cấp đều đi kèm với chứng nhận phân loại không?

A3: Không. Báo cáo kiểm tra của nhà sản xuất, kiểm tra của bên thứ ba và chứng chỉ phân loại chỉ được sắp xếp khi chúng được bao gồm trong phạm vi đơn hàng đã thỏa thuận.
