Tổng quan sản phẩm

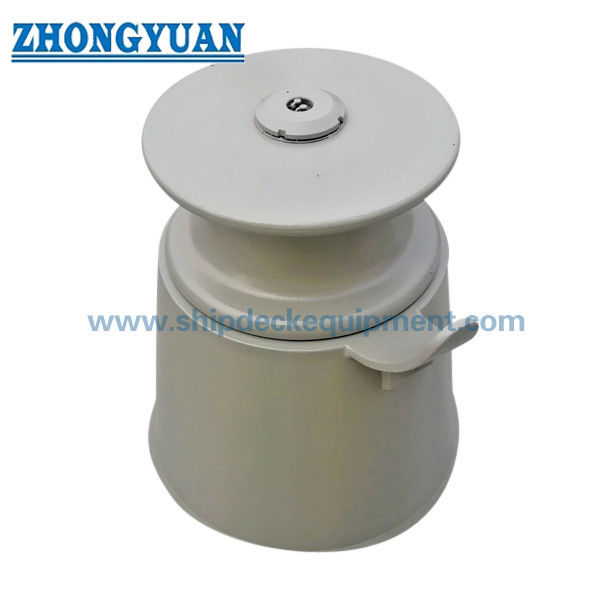

DIN 81907 Form B pedestal roller fairlead là một tập hợp cuộn thẳng đứng duy nhất được gắn trên một nền sàn hình nón. Nó được sử dụng để hướng dẫn các đường đậu và cong ở mức sàn cao,giúp đường thay đổi hướng mà không liên tục tiếp xúc trượt chống lại một cạnh cố địnhCác con lăn quay và bề mặt liên lạc dây thừng mịn giúp giảm trầy xước tại chỗ trong khi giữ cho đường không có cấu trúc boong gần đó.

Form B là cấu hình hình nón và khác với bố trí hình trụ Form A. Dựa trên bảng tham số được cung cấp, Form B có sẵn với số danh nghĩa 8, 12, 20,và 32 với các giá trị SWL được nêu từ 80 đến 320 kN và một số tùy chọn chiều cao chân đệmChọn nên xem xét loại đường và đường kính, dây thừng MBL, hướng dẫn, chiều cao chân đệm, hình học nền tảng, tăng cường sàn, chi tiết hàn, vật liệu cuộn,sắp xếp vòng bi hoặc bụi, bôi trơn, hệ thống lớp phủ và phạm vi kiểm tra lớp cần thiết.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Đường chân đơn cuộn → hướng dẫn và chuyển hướng đường đậu hoặc đường cong ở vị trí sàn nâng.
• Tiêu chuẩn và hình thức: DIN 81907:1997-12 Form B → cấu hình chân đệm hình nón; DIN Media liệt kê phiên bản này là tiêu chuẩn chì hội chợ chân đệm hiện tại.
• Tiêu chuẩn cuộn tham chiếu: DIN 81906:1999-05 → tham chiếu DIN hiện tại cho loạt cuộn cong / chân đệm liên quan.
• Mảng danh nghĩa mẫu B: 8 / 12 / 20 / 32 → số danh nghĩa nhỏ hơn 1 / 2 / 3 / 5 trong bảng cung cấp thuộc về mẫu A, không phải trang này.
• Phạm vi SWL: 80 đến 320 kN → gắn SWL từ bảng được cung cấp; nó không phải là dây thừng MBL và không phải là một khả năng nâng.
• Tùy chọn chiều cao chân: 800 đến 1400 mm tùy thuộc vào số lượng danh nghĩa → cho phép đường trung tâm cuộn phù hợp với boong tàu và sắp xếp dây thừng.
• Tùy chọn vật liệu: gầm thép với vật liệu cuộn theo đơn đặt hàng → thép đúc chính xác, sắt nodular, thép không gỉ, trục, vỏ và vật liệu mang cần xác nhận.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp phủ epoxy shop-primer như tham chiếu → lớp phủ cuối cùng, mạ thép hoặc kết thúc không gỉ đánh bóng tuân theo thông số kỹ thuật dự án đã được phê duyệt.

Các thông số kỹ thuật chính

Mức độ lựa chọn mẫu chính B cho đường trượt lăn chân đệm hình nón DIN 81907.và f tuân theo bảng tham số được cung cấp và nên được kiểm tra so với bản vẽ được phê duyệt trước khi sản xuất.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận mẫu DIN 81907 B và chọn số danh nghĩa 8, 12, 20 hoặc 32 theo SWL và sắp xếp đậu tàu được yêu cầu.

Bước 2: Xác nhận chiều cao chân h và độ cao đường trung tâm yêu cầu để con lăn thẳng hàng với đường dây đi và đi.

Bước 3: Cung cấp loại dây, đường kính dây, MBL dây, góc dẫn dự kiến và nhiệm vụ đậu / cong dự kiến; Việc sử dụng kéo phải được xác nhận riêng biệt bằng cách sắp xếp tàu được phê duyệt.

Bước 4: Xác nhận các yêu cầu về cuộn, chân đệm, trục, vỏ hoặc vòng bi, bôi trơn và vật liệu, bao gồm vật liệu không gỉ hoặc nhiệt độ thấp nếu có.

Bước 5: Xác nhận kích thước nền tảng, gia cố sàn, chi tiết hàn, hướng tải, hệ thống lớp phủ, phương pháp kiểm tra và yêu cầu của xã hội phân loại.

Bước 6: Cung cấp số lượng, điểm đến giao hàng, thời gian giao hàng cần thiết, loại tàu, bản vẽ lắp đặt và ảnh tham khảo nếu có.

Cấu trúc

DIN 81906 vertical roller | Roller axle and bush / bearing arrangement | Conical Form B pedestal | Welded deck foundation interface | Smooth rope-contact surface | Lubrication and maintenance points | Shop primer or specified surface treatment

Ống lăn, nền tảng và lợi thế kỹ thuật

• The conical Form B pedestal provides a widened lower support area for elevated roller positions and is selected when the vessel arrangement requires a tapered pedestal rather than the cylindrical Form A structure.
• Vòng cuộn thẳng đứng nâng lên thay đổi đường dẫn ngang của đường dây trong khi giúp giữ sợi dây tránh xa các cạnh boong, cấu trúc tường thành và các phụ kiện gần đó.
• Một con lăn quay tự do làm giảm ma sát trượt ở bề mặt tiếp xúc; sự sắp xếp trục, phù hợp với vỏ hoặc vòng bi, bôi trơn và tiếp cận bảo trì nên được kiểm soát trong quá trình sản xuất và dịch vụ.
• Nhiều sự kết hợp chiều cao chân đệm cho phép đường trung tâm của con lăn được phối hợp với bố trí sàn thực tế,nhưng chiều cao phải được lựa chọn cùng với các góc đường và sắp xếp đậu xung quanh.
• Cơ sở chân đệm chuyển phản ứng fairlead vào cấu trúc tàu; nền tảng boong, củng cố, chi tiết hàn,và hướng tải được phép nên được xem xét lại bởi xưởng đóng tàu hoặc văn phòng thiết kế.
• Việc xem xét FEA, thử nghiệm tải, NDT, khả năng truy xuất nguồn gốc vật liệu và chứng thực lớp có thể được sắp xếp khi được chỉ định trong kế hoạch kiểm tra dự án và phạm vi đặt hàng đã thỏa thuận.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: DIN 81907:1997-12 → ấn bản DIN hiện tại cho các đường dẫn hội chợ.
• Hình dạng: Hình dạng B ốc → khác với cấu hình hình trụ Hình dạng A.
• Số danh nghĩa: 8 / 12 / 20 / 32 → Phạm vi mẫu B được xác định trong bảng kích thước được cung cấp.
• SWL: 80 / 120 / 200 / 320 kN → xếp hạng gắn được sử dụng để lựa chọn; không thay thế dây thừng MBL hoặc sức nâng.
• Tiêu chuẩn cuộn: DIN 81906:1999-05 → kích thước và vật liệu cuộn chính xác phải được xác nhận bằng số danh và bản vẽ được phê duyệt.
• Lắp đặt: Cơ sở hàn trên boong → chỗ ngồi chân đệm, gia cố boong, chuẩn bị hàn và hướng tải đòi hỏi phải xem xét bản vẽ.
• Vật liệu: Để được xác nhận bởi thành phần → chân đạp, cuộn, trục, vỏ / vòng bi, và yêu cầu nhiệt độ thấp có thể sử dụng các thông số kỹ thuật vật liệu khác nhau.
• Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer như tham chiếu → lớp phủ cuối cùng, kẽm hoặc kết thúc không gỉ theo yêu cầu của dự án.
• Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → Chứng chỉ lớp, chứng chỉ nhà sản xuất, chứng chỉ vật liệu, NDT hoặc thử nghiệm nhân chứng phải được đồng ý trước khi báo giá.

Làm thế nào nó hoạt động

Mooring or warping line approaches the pedestal fairlead → Line contacts the vertical roller → Roller rotates and redirects the line at the required deck elevation → Reaction is transferred through the conical pedestal to the reinforced deck foundation → Roller, trục, bôi trơn, hàn và lớp phủ được kiểm tra trong quá trình sử dụng

Ứng dụng

Sea-going vessels | Inland vessels | Tugboats | Workboats | Cargo vessels | Mooring and warping stations | Raised deck line-routing positions | Newbuilding and replacement projects | Approved towing-line guidance positions when specified by vessel design

Chứng chỉ và lợi thế

Giấy chứng nhận và tài liệu kiểm tra có thể được sắp xếp theo yêu cầu của dự án, khả năng truy xuất nguồn gốc vật liệu được đồng ý, phạm vi thử nghiệm và thủ tục phê duyệt của xã hội phân loại.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Sự khác biệt giữa DIN 81907 Form A và Form B là gì?

A1: Biểu mẫu A sử dụng một chân đệm hình trụ và bao gồm phạm vi danh nghĩa rộng hơn được hiển thị trong bảng cung cấp. Biểu mẫu B sử dụng một chân đệm hình nón và, cho trang này, giới hạn với các số danh nghĩa 8, 12, 20,và 32 với sự kết hợp chiều cao chân cao cao hơn.

Câu 2: Các giá trị SWL từ 80 đến 320 kN có thể được sử dụng làm MBL dây thừng hoặc sức nâng không?

A2: Không. Các giá trị phù hợp với số liệu SWL từ bảng DIN 81907 được cung cấp. MBL dây thừng, tải vận hành, góc dẫn, yếu tố an toàn, nền tảng boong và phê duyệt dự án phải được kiểm tra riêng biệt.Fairlead không phải là một sản phẩm nâng.

Q3: Những thông tin nào được yêu cầu trước khi báo giá?

A3: Xác nhận số danh nghĩa mẫu B, SWL, chiều cao chân đệm, loại dây thừng và đường kính, MBL dây thừng, hướng đường dây, loại thùng, vật liệu cho từng thành phần, yêu cầu vỏ hoặc vòng bi, bôi trơn,xử lý bề mặt, bản vẽ nền tảng boong, phạm vi giấy chứng nhận, số lượng, điểm đến và thời gian giao hàng cần thiết.
