Bảy cuộn Universal Fairlead với cuộn trên ∙ CB 3062 loại D cho tàu đậu và kéo
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại mô hình: | Loại D | Nguyên vật liệu: | Thép C-Mn, Thép nhẹ, Thép không gỉ |
|---|---|---|---|
| Tiêu chuẩn: | CB/T*3062-79 | Con lăn số: | 7 cuộn |
| Đường kính cáp thép: | 19,5mm ~ 68,0mm | Đường kính dây nylon: | 36mm~100mm |
| Cân nặng: | 247kg~5100kg | Xử lý bề mặt: | Bây cát thành S2,5 + Một lớp Primer Epoxy Shop, được đánh bóng, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵ |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Làm nổi bật: | Universal Fairleads Rollers,CB 3062 Vòng xoắn,Bảy cuộn ống |
||
Mô tả sản phẩm

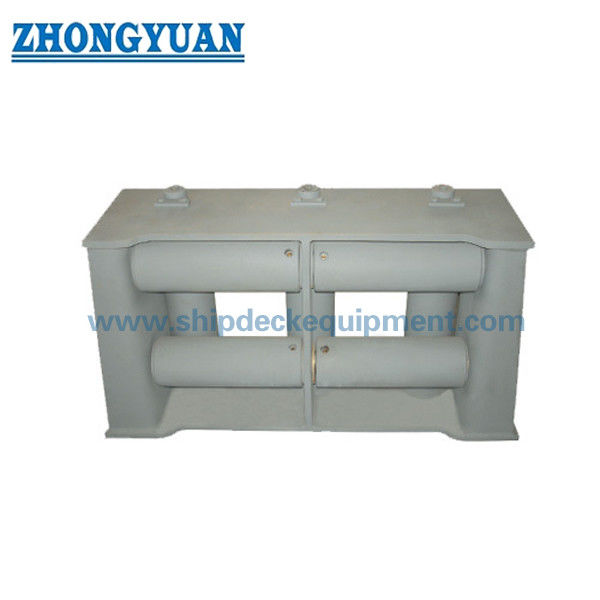

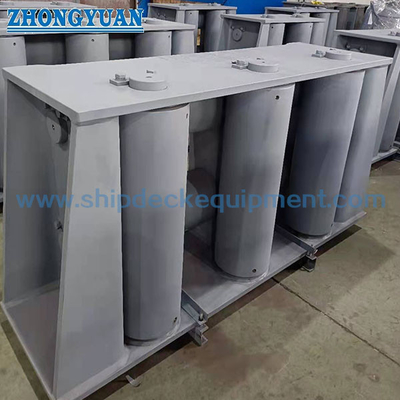

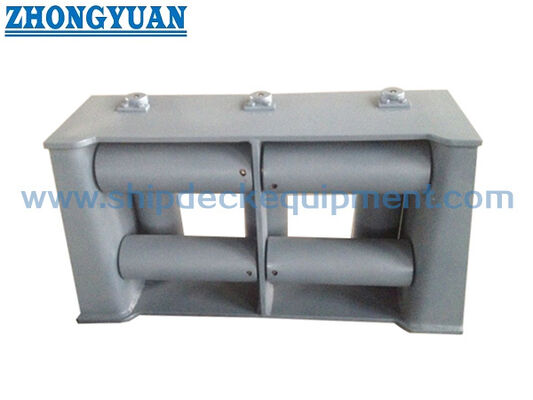

Cơ cấu dẫn hướng cáp đa năng bảy con lăn lắp bên mạn tàu có con lăn trên cho việc neo đậu & kéo | Loại D theo CB/T 3062-79
Tổng quan sản phẩm
Cơ cấu dẫn hướng cáp đa năng bảy con lăn loại D theo CB/T 3062 là một bộ phận dẫn hướng dây cáp lắp bên mạn tàu được sử dụng khi dây neo hoặc cáp kéo có thể tiếp cận cơ cấu dẫn hướng từ nhiều hướng. Bộ phận loại D sử dụng ba con lăn dọc và bốn con lăn ngang, bao gồm cả bộ phận con lăn trên, để dẫn hướng dây cáp thép và dây nylon qua một góc hoạt động rộng hơn, đồng thời giảm ma sát trực tiếp với cấu trúc tàu.
Trang này được viết cho cơ cấu dẫn hướng cáp đa năng bảy con lăn loại D theo CB/T*3062-79 dựa trên bảng thông số được cung cấp. Nó thường được lắp đặt ở bên mạn tàu trên boong tự do hoặc vị trí dẫn hướng dây neo/kéo tương đương. Sản phẩm nên được xem là một cơ cấu dẫn hướng dây cáp, không phải là một tời, thiết bị nâng, hoặc phụ kiện kéo chịu tải độc lập. Đường kính dây cáp, cấu trúc lắp đặt, gia cố cục bộ, vật liệu con lăn, chi tiết trục, và phạm vi chứng nhận cần được xác nhận theo bản vẽ tàu và yêu cầu dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Cơ cấu dẫn hướng cáp đa năng bảy con lăn có con lăn trên → dẫn hướng dây cáp đa hướng cho các tuyến dây neo và kéo bên mạn tàu.
- Tiêu chuẩn và mẫu mã: CB/T*3062-79 Loại D → dữ liệu được cung cấp xác định sản phẩm là Loại D với 7 con lăn.
- Cấu hình con lăn: 3 con lăn dọc + 4 con lăn ngang → giúp dẫn hướng dây cáp từ nhiều hướng tiếp cận xung quanh lỗ dẫn hướng.
- Phạm vi dây cáp áp dụng: dây cáp thép từ 19,5 đến 68,0 mm / dây nylon từ 36 đến 100 mm → sử dụng làm tài liệu tham khảo lựa chọn kích thước dây cáp, không phải là tải trọng làm việc an toàn (SWL) hoặc tải trọng đứt dây.
- Phạm vi kích thước chính: Dài 944 đến 2330 mm và Cao 508 đến 1130 mm → hữu ích cho việc kiểm tra bố trí bên mạn tàu, khoảng trống lắp đặt và xác nhận báo giá.
- Phạm vi trọng lượng: 247 đến 5100 kg từ bảng được cung cấp → quan trọng cho việc xử lý, nâng hạ trong quá trình lắp đặt, đóng gói và lập kế hoạch vận chuyển.
- Trọng tâm lắp đặt: khu vực bên mạn tàu / boong tự do → gia cố thân tàu, chi tiết mối hàn và góc dẫn hướng dây cáp cần được xác nhận bởi xưởng đóng tàu hoặc văn phòng thiết kế.
- Trọng tâm sản xuất: độ quay của con lăn, độ khít trục, độ nhẵn bề mặt tiếp xúc, độ thẳng hàng của khung, chống ăn mòn và cụm con lăn có thể bảo trì.
Thông số kỹ thuật chính
| Dây cáp thép Đường kính. |
Dây nylon Đường kính. |
E | F | D | d | L | Ll | L2 | L3 | B | Bl | B2 | H | Hl | Trọng lượng (kg) |
| 19,5 | 36 | 200 | 150 | 100 | 40-0,5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22,5 | 40 | 200 | 150 | 120 | 50-0,5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0,5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0,5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34,5 | 80 | 240 | 200 | 160 | 70-0,5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37,5 | 85 | 240 | 200 | 180 | 80-0,5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0,5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0,5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60,5 | - | 300 | 240 | 260 | 120-0,5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0,5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
Hướng dẫn lựa chọn & yêu cầu
Bước 1: Xác nhận cơ cấu dẫn hướng cáp đa năng bảy con lăn loại D theo CB/T*3062-79 và đường kính dây cáp thép hoặc dây nylon cần thiết.
Bước 2: Xác nhận cấu hình dẫn hướng dây cáp, bao gồm việc dây cáp có thể đi vào từ hướng nào: ngang, trên, dưới, hay chéo xung quanh cơ cấu dẫn hướng bên mạn tàu.
Bước 3: Xác nhận vị trí lắp đặt trên boong tự do, thành tàu hoặc cấu trúc bên mạn tàu, cùng với khoảng trống có sẵn và gia cố xung quanh.
Bước 4: Xác nhận yêu cầu về vật liệu con lăn, trục, khung, bạc lót/ổ bi, bu lông và chốt chặn trước khi sản xuất.
Bước 5: Xác nhận xử lý bề mặt: phun cát Sa 2.5 + sơn lót epoxy tại xưởng, lớp phủ hoàn thiện, mạ kẽm, thép không gỉ đánh bóng, hoặc xử lý theo yêu cầu khác.
Bước 6: Xác nhận phạm vi chứng nhận trước khi báo giá: chứng nhận của nhà sản xuất, chứng nhận vật liệu, chứng nhận phân cấp, báo cáo kiểm tra không phá hủy (NDT), giám sát kiểm tra, hoặc phê duyệt theo dự án.
Bước 7: Cung cấp số lượng, loại tàu, điểm đến, thời gian giao hàng yêu cầu, bản vẽ lắp đặt và ảnh tham khảo nếu có.
Cấu trúc
Khung dẫn hướng cáp hàn | 3 con lăn dọc | 4 con lăn ngang | Bộ phận con lăn trên | Trục con lăn | Vùng tiếp xúc bạc lót hoặc ổ bi | Giao diện lắp đặt bên mạn tàu | Bề mặt tiếp xúc dây cáp nhẵn | Xử lý bề mặt sơn hoặc theo yêu cầu
Ưu điểm về dẫn hướng con lăn, lắp đặt & kỹ thuật
- Cấu hình bảy con lăn giúp dây cáp đi vào và ra khỏi cơ cấu dẫn hướng với góc rộng hơn so với các cấu hình hai hoặc ba con lăn đơn giản.
- Ba con lăn dọc và bốn con lăn ngang giúp hạn chế tiếp xúc trực tiếp giữa dây cáp và cấu trúc tàu, hỗ trợ bảo vệ dây cáp trong quá trình neo đậu và kéo.
- Mỗi bề mặt tiếp xúc của con lăn phải nhẵn, bo tròn và không có cạnh sắc có thể làm hỏng dây cáp thép hoặc dây nylon.
- Độ quay của con lăn phải được kiểm tra sau khi lắp ráp để dây cáp có thể được chuyển hướng với ma sát giảm thay vì bị kéo lê trên bề mặt cố định.
- Trục, bạc lót hoặc ổ bi, bu lông và các bộ phận chặn là những bộ phận quan trọng cần bảo trì và phải dễ dàng tiếp cận để kiểm tra và thay thế.
- Cấu trúc lắp đặt bên mạn tàu cần được xem xét cùng với góc dẫn hướng dây cáp, gia cố thân tàu cục bộ, chi tiết mối hàn và yêu cầu kiểm tra của phân cấp hoặc chủ tàu.
- Bảng đường kính dây cáp được cung cấp chỉ dùng làm tài liệu tham khảo để lựa chọn; nó không được quy đổi thành tải trọng làm việc an toàn (SWL), tải trọng phá hủy tối thiểu (MBL), tải trọng đứt dây, tải trọng thử nghiệm, hoặc tải trọng cho phép mà không có dữ liệu kỹ thuật được phê duyệt.
Thuộc tính tùy chỉnh
- Tiêu chuẩn: CB/T*3062-79 → sử dụng khi bản vẽ dự án hoặc thông số kỹ thuật của chủ tàu yêu cầu cấu hình cơ cấu dẫn hướng cáp bảy con lăn này.
- Loại: Loại D → cơ cấu dẫn hướng cáp đa năng bảy con lăn có con lăn trên để dẫn hướng dây cáp đa hướng.
- Số lượng con lăn: 7 con lăn → 3 con lăn dọc và 4 con lăn ngang theo mô tả được cung cấp.
- Dây cáp áp dụng: dây cáp thép 19,5-68,0 mm / dây nylon 36-100 mm → lựa chọn theo loại dây cáp, bố trí tàu và bản vẽ dự án.
- Vật liệu: thép C-Mn / thép cacbon thấp / thép không gỉ → vật liệu chính xác của con lăn, trục, khung và bu lông cần được xác nhận trước khi báo giá.
- Lắp đặt: khu vực bên mạn tàu / boong tự do → gia cố thân tàu, chi tiết mối hàn và không gian có sẵn cần được xác nhận theo bản vẽ.
- Xử lý bề mặt: phun cát Sa 2.5 + sơn lót epoxy tại xưởng làm tham khảo → lớp phủ hoàn thiện, mạ kẽm hoặc hoàn thiện đánh bóng tuân theo thông số kỹ thuật của dự án.
- Yêu cầu chứng nhận: Có sẵn theo phạm vi đặt hàng → kiểm tra phân cấp và mức độ chứng nhận cần được xác nhận trước khi báo giá.
Cách hoạt động
Dây cáp tiếp cận cơ cấu dẫn hướng bên mạn tàu → Dây cáp đi vào giữa các con lăn dọc và ngang → Các con lăn quay khi dây cáp thay đổi hướng → Tiếp xúc với cấu trúc tàu cố định được giảm thiểu → Lực phản lực cục bộ truyền qua trục con lăn và khung dẫn hướng vào cấu trúc bên mạn tàu được gia cố
Ứng dụng
Tàu thương mại | Tàu hỗ trợ hải quân | Tàu kéo | Tàu công tác | Tàu dịch vụ ngoài khơi khi được chỉ định theo dự án | Trạm neo bên mạn tàu | Vị trí dẫn hướng dây kéo | Dẫn hướng dây trên boong tự do | Dự án đóng mới và thay thế
Chứng nhận & Ưu điểm
Chứng nhận có thể được sắp xếp theo yêu cầu dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt của tổ chức phân cấp.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất.
Bản vẽ & Ảnh
Câu hỏi thường gặp
Hỏi 1: Điều gì làm cho loại CB 3062 Loại D khác biệt với các cơ cấu dẫn hướng cáp con lăn đơn giản hơn?
Đáp 1: Loại D sử dụng bảy con lăn, bao gồm ba con lăn dọc và bốn con lăn ngang, để dẫn hướng dây cáp từ phạm vi hướng rộng hơn. Điều này làm cho nó phù hợp hơn khi góc dẫn hướng dây cáp thay đổi xung quanh trạm neo hoặc kéo bên mạn tàu.
Hỏi 2: Bảng đường kính dây cáp có thể được sử dụng làm SWL hoặc tải trọng phá hủy không?
Đáp 2: Không. Bảng được cung cấp cung cấp đường kính dây cáp thép và dây nylon áp dụng với kích thước chính và trọng lượng. Nó không cung cấp SWL, MBL, tải trọng đứt dây, tải trọng thử nghiệm hoặc tải trọng cho phép. Phê duyệt tải trọng cần được kiểm tra theo thiết kế neo đậu hoặc kéo của tàu.
Hỏi 3: Cần kiểm tra những gì trước khi đặt hàng cơ cấu dẫn hướng cáp này?
Đáp 3: Xác nhận tiêu chuẩn, Loại D, đường kính dây cáp, hướng dẫn hướng dây cáp, vị trí lắp đặt, vật liệu, xử lý bề mặt, gia cố cục bộ, phạm vi chứng nhận, số lượng, điểm đến giao hàng và thời gian giao hàng yêu cầu. Bản vẽ lắp đặt và ảnh tham khảo được khuyến khích mạnh mẽ.
