Tổng quan sản phẩm

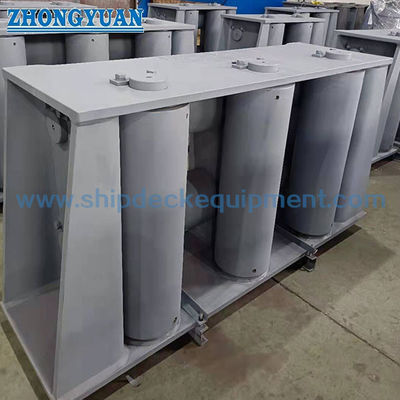

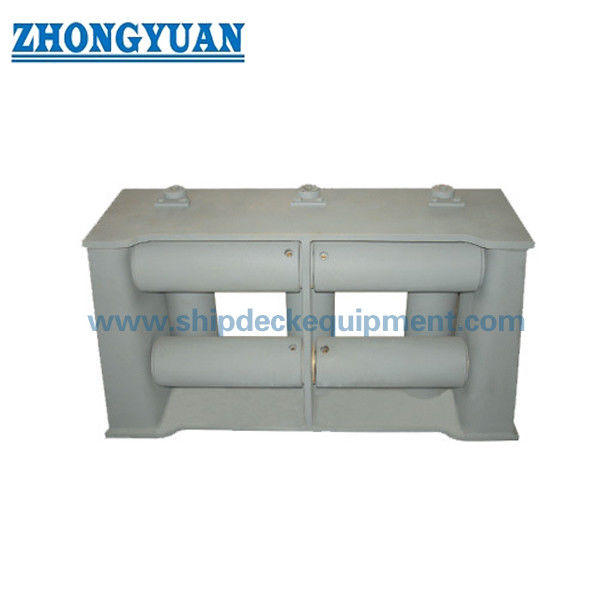

CB 3062 loại D bảy cuộn toàn cầu fairlead là một sắp xếp dẫn đường dây trên tàu được sử dụng khi dây buộc hoặc dây kéo có thể tiếp cận fairlead từ nhiều hướng.Sự sắp xếp loại D sử dụng ba cuộn dọc và bốn cuộn ngang, bao gồm cả sự sắp xếp cuộn trên, để hướng dẫn dây thép và dây nylon qua một góc hoạt động rộng hơn trong khi giảm ma sát trực tiếp với cấu trúc tàu.

Trang này được viết cho CB/T*3062-79 loại D bảy cuộn fairlead dựa trên bảng tham số được cung cấp.Nó thường được lắp đặt ở phía bên tàu của boong freeboard hoặc một so sánh mooring / kéo dây dẫn vị tríSản phẩm nên được coi là một dây dẫn đường dây, không phải là một dây kéo, thiết bị nâng hoặc thiết bị kéo mang tải độc lập.Vật liệu cuộn, chi tiết trục và phạm vi chứng chỉ nên được xác nhận theo các yêu cầu về bản vẽ và dự án của tàu.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Bảy con lăn toàn cầu fairlead với con lăn trên → hướng dẫn dây nhiều hướng cho đường dây đậu bên bờ tàu và kéo dây.

• Tiêu chuẩn và mô hình: CB/T*3062-79 Loại D → dữ liệu cung cấp xác định sản phẩm là loại D với 7 cuộn.

• Phân phối cuộn: 3 cuộn dọc + 4 cuộn ngang → giúp hướng dây từ nhiều hướng dẫn xung quanh lỗ mở.

• Phạm vi dây thừng áp dụng: dây thép thép 19,5 đến 68,0 mm / dây nylon 36 đến 100 mm → sử dụng như tham chiếu lựa chọn kích thước dây thừng, không phải là SWL hoặc tải vỡ dây thừng.

• Phạm vi kích thước chính: L 944 đến 2330 mm và H 508 đến 1130 mm → hữu ích cho việc kiểm tra bố trí bên trên tàu, giải phóng lắp đặt và xác nhận báo giá.

• Phạm vi trọng lượng: 247 đến 5100 kg từ bảng cung cấp → quan trọng cho việc xử lý, nâng trong quá trình lắp đặt, đóng gói và lập kế hoạch vận chuyển.

• Trọng tâm lắp đặt: khu vực mặt tàu / khu vực sàn tự do → củng cố thân tàu, chi tiết hàn và góc dẫn dây nên được xác nhận bởi xưởng đóng tàu hoặc văn phòng thiết kế.

• Trọng tâm sản xuất: xoay cuộn, phù hợp với trục, độ mịn bề mặt tiếp xúc, sắp xếp khung, bảo vệ chống ăn mòn và lắp ráp cuộn có thể duy trì.

Các thông số kỹ thuật chính

Kích thước trang web chính cho CB 3062 loại D bảy cuộn toàn cầu fairlead. Kích thước được đưa ra bằng mm trừ khi có quy định khác. Bảng đơn giản hóa để lựa chọn trang web;bảng kích thước đầy đủ được cung cấp được giữ trong phần Backend Reference.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận CB/T*3062-79 loại D 7 cuộn dây công cộng và đường kính dây thép hoặc dây nylon cần thiết.

Bước 2: Xác nhận sự sắp xếp dây thừng, bao gồm việc liệu dây thừng có thể đi vào từ bên, trên, dưới hoặc theo hướng chéo xung quanh đường dẫn bên tàu.

Bước 3: Xác nhận vị trí lắp đặt trên boong tự do, vòm hoặc cấu trúc bên tàu, cùng với khoảng trống sẵn có và gia cố xung quanh.

Bước 4: Xác nhận các yêu cầu về vật liệu cuộn, trục, khung, vỏ / vòng bi, vật cố định và nút trước khi sản xuất.

Bước 5: Xác nhận xử lý bề mặt: Sa 2.5 thổi + epoxy shop primer, lớp phủ cuối cùng, kết thúc kẽm, thép không gỉ đánh bóng hoặc xử lý khác được chỉ định.

Bước 6: Xác nhận phạm vi chứng chỉ trước khi báo giá: chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp, báo cáo NDT, kiểm tra nhân chứng hoặc phê duyệt cụ thể cho dự án.

Bước 7: Cung cấp số lượng, loại tàu, điểm đến, thời gian giao hàng cần thiết, bản vẽ lắp đặt và ảnh tham khảo nếu có.

Cấu trúc

Welded fairlead frame | 3 vertical rollers | 4 horizontal rollers | Upper roller arrangement | Roller shafts / axles | Bush or bearing contact area | Shipside mounting interface | Smooth rope-contact surfaces | Painted or specified surface treatment

Lợi thế hướng dẫn, lắp đặt và kỹ thuật

• Sự sắp xếp bảy cuộn giúp sợi dây vào và ra khỏi fairlead thông qua phạm vi góc rộng hơn so với sự sắp xếp hai cuộn hoặc ba cuộn đơn giản.

• Ba cuộn dọc và bốn cuộn ngang giúp hạn chế sự tiếp xúc trực tiếp giữa sợi dây và cấu trúc tàu, hỗ trợ bảo vệ dây trong các hoạt động đậu và kéo.

• Mỗi bề mặt tiếp xúc của cuộn nên mịn, tròn và không có cạnh sắc có thể làm hỏng dây thép hoặc dây nylon.

• Chuyển lăn nên được kiểm tra sau khi lắp ráp để sợi dây có thể được chuyển hướng với ma sát giảm thay vì kéo qua một bề mặt cố định.

• Các trục, bụi cây hoặc vòng bi, các thiết bị buộc và các thiết bị nút là các bộ phận quan trọng trong bảo trì và nên tiếp cận để kiểm tra và thay thế.

• Cấu trúc lắp đặt bên tàu nên được xem xét lại cùng với góc dẫn dây thừng, gia cố thân tàu địa phương, chi tiết hàn và yêu cầu kiểm tra lớp hoặc chủ sở hữu.

• Bảng đường kính dây thừng được cung cấp chỉ được sử dụng như một tham chiếu lựa chọn; nó không nên được chuyển đổi thành SWL, MBL, tải cắt dây thừng, tải thử nghiệm,hoặc tải độ cho phép mà không có dữ liệu kỹ thuật được phê duyệt.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB/T*3062-79 → sử dụng khi bản vẽ dự án hoặc thông số kỹ thuật của chủ sở hữu yêu cầu sự sắp xếp fairlead bảy cuộn này.

• Loại: Loại D → bảy cuộn dây chung chung với cuộn trên để hướng dây nhiều hướng.

• Số lượng cuộn: 7 cuộn → 3 cuộn dọc và 4 cuộn ngang theo mô tả được cung cấp.

• Sợi dây áp dụng: dây thép thép 19,5-68,0 mm / dây nylon 36-100 mm → chọn theo loại dây thừng, bố trí tàu và bản vẽ dự án.

• Vật liệu: thép C-Mn / thép nhẹ / thép không gỉ → vật liệu chính xác của cuộn, trục, khung và vật cố định nên được xác nhận trước khi báo giá.

• Lắp đặt: khu vực mặt tàu / khu vực sàn tự do → củng cố thân tàu, chi tiết hàn và không gian có sẵn nên được xác nhận bằng bản vẽ.

• Chế độ xử lý bề mặt: Sa 2.5 thổi + epoxy shop primer như tham chiếu → lớp phủ cuối cùng, kẽm hoặc đánh bóng hoàn thiện theo thông số kỹ thuật dự án.

• Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → kiểm tra lớp và mức chứng chỉ nên được xác nhận trước khi báo giá.

Làm thế nào nó hoạt động

Rope approaches the shipside fairlead → The rope enters between vertical and horizontal rollers → Rollers rotate as the rope changes direction → Contact with fixed ship structure is reduced → Local reaction forces pass through the roller shafts and fairlead frame into the reinforced shipside structure

Ứng dụng

Commercial vessels | Naval support vessels | Tugboats | Workboats | Offshore service vessels when specified by project | Shipside mooring stations | Towing rope lead positions | Freeboard deck rope guidance | Newbuilding and replacement projects

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt của xã hội phân loại.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Điều gì làm cho CB 3062 Type D khác với fairleads cuộn đơn giản hơn?

A1: Loại D sử dụng bảy cuộn, bao gồm ba cuộn dọc và bốn cuộn ngang, để hướng sợi dây từ nhiều hướng hơn.Điều này làm cho nó phù hợp hơn khi góc dẫn dây thay đổi xung quanh tàu đậu hoặc trạm kéo.

Q2: Bảng đường kính dây có thể được sử dụng như SWL hoặc tải vỡ không?

A2: Không. Bảng cung cấp cung cấp đường kính dây thép và dây nylon áp dụng với kích thước và trọng lượng chính. Nó không cung cấp SWL, MBL, tải vỡ dây thừng, tải thử nghiệm,hoặc tải độ cho phépChứng nhận tải trọng nên được kiểm tra theo thiết kế đậu tàu hoặc kéo tàu.

Q3: Điều gì nên được kiểm tra trước khi đặt hàng fairlead này?

A3: Xác nhận tiêu chuẩn, loại D, đường kính dây, hướng dẫn dây, vị trí lắp đặt, vật liệu, xử lý bề mặt, gia cố địa phương, phạm vi chứng chỉ, số lượng, điểm giao hàng,và thời gian giao hàng cần thiết. bản vẽ lắp đặt và ảnh tham khảo được khuyến cáo mạnh mẽ.
