Chân đế kéo loại OCIMF Thiết bị kéo khẩn cấp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tên: | Chân đế kéo loại OCIMF Thiết bị kéo khẩn cấp | Vật chất: | Thép cường độ cao và thép rèn |
|---|---|---|---|
| Chuỗi áp dụng: | 54-114mm | Tải làm việc an toàn: | 1000 đến 3800 KN |
| Cân nặng: | 118 đến 1184 kg | Ứng dụng: | Đối với hệ thống kéo khẩn cấp & sắp xếp |
| Cài đặt:: | Hàn trên boong với sự cưỡng chế bên dưới | KIỂM TRA: | Kiểm tra tải trọng bằng chứng |
| Giấy chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Giấy chứng nhận kiểm tra của nhà sản xuất, v.v. | ||
| Làm nổi bật: | Giá đỡ dây buộc JIS F 2029-1997,Giá đỡ buộc JIS F 2029-1997,Thiết bị kéo tàu OCIMF |
||
Mô tả sản phẩm

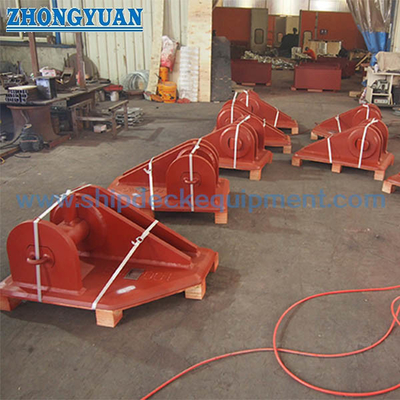

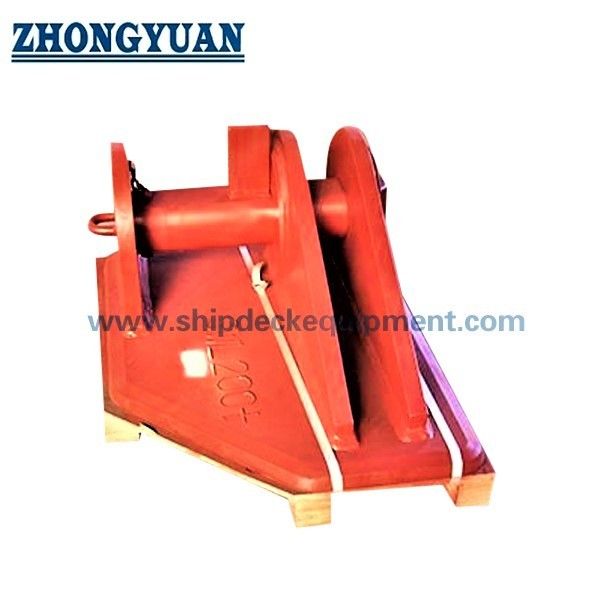

Chân đế kéo loại OCIMF Thiết bị kéo khẩn cấp
Sự miêu tả:
Giá đỡ kéo loại OCMIF là thiết bị quan trọng trong hệ thống kéo khẩn cấp & bố trí cho các tàu chở khí đốt, hóa chất và hóa dầu.Nó bao gồm hai tấm song song được hàn với một tấm đế, có một lỗ được cắt trên chúng để một chốt đi qua.Xích chafing được giữ cố định giữa các tấm bằng chốt.Nó được hàn trên boong với bộ phận làm cứng bên dưới.Chốt được thiết kế tốt sẽ dễ dàng đi qua một liên kết cuối hình quả lê ở cuối chuỗi và duy trì tải trọng được áp dụng đúng cách
Thông số kỹ thuật chính:
- Kiểu: Khung kéo OCIMF
- Đường kính xích neo áp dụng: 54-114mm;
- Tải trọng làm việc an toàn: 1000-3800KN;
- Cân nặng: 118 đến 1184kg;
- Ứng dụng: Đối với hệ thống kéo khẩn cấp & sắp xếp
- Cài đặt: Hàn trên boong với sự cưỡng chế bên dưới
- Vật chất: Thép cường độ cao và thép rèn
- Kiểm tra: Kiểm tra tải bằng chứng
- Chứng chỉ: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, v.v.
Các thông số kỹ thuật chính:
| Số danh nghĩa (mm) |
Một | B | C | D | E | F | G | H | K | R | Cân nặng (Kilôgam) |
Tải trọng làm việc an toàn SWL (kN) |
Tối đaPhá vỡ Trọng tải (kN) |
| 54 | 500 | 555 | 20 | 300 | 259 | 140 | 78 | 118 | 80 | 110 | 118 | 1000 | 2000 |
| 64 | 600 | 625 | 28 | 360 | 300 | 175 | 88 | 122 | 100 | 135 | 184 | 1500 | 3000 |
| 76 | 720 | 800 | 30 | 430 | 360 | 200 | 112 | 170 | 110 | 160 | 312 | 2000 | 4000 |
| 102 | 940 | 1000 | 40 | 560 | 470 | 260 | 144 | 216 | 140 | 210 | 886 | 3200 | 6400 |
| 114 | 1100 | 1180 | 50 | 628 | 548 | 290 | 162 | 250 | 170 | 235 | 1184 | 3800 | 7600 |
Bản vẽ Chân đế kéo loại OCIMF Thiết bị kéo khẩn cấp
