ISO 13767 Shipside 2 Con lăn Fairlead Với Thiết bị Kéo Tàu Ghế
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | ISO 13767-2012, Tiêu chuẩn con lăn ISO 13755 | Gõ phím: | Loại 2 con lăn / loại 3 con lăn |
|---|---|---|---|
| Đường kính con lăn: | 150 ~ 500mm | Con lăn số: | 2/3 con lăn |
| Trọng lượng con lăn: | 126 ~ 1618kg | Vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang đúc |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵ | Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. |
Mô tả sản phẩm

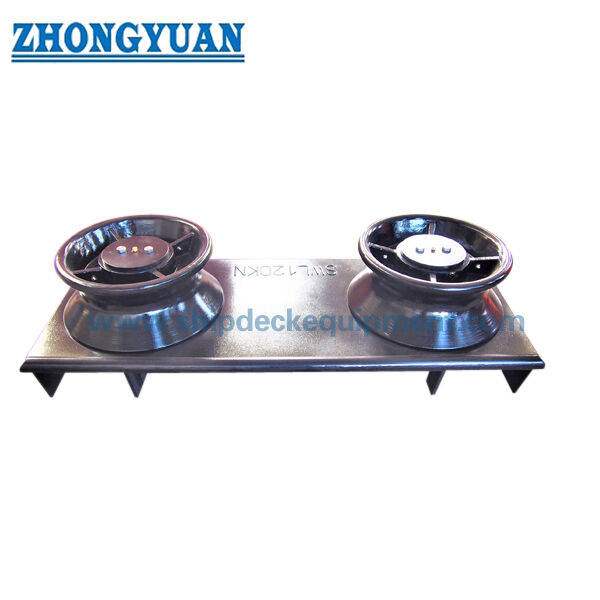

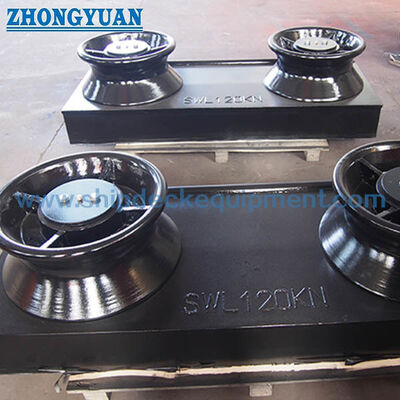

ISO 13767 Shipside 2 Con lăn Fairlead Với Thiết bị Kéo Tàu Ghế
Sự miêu tả:
ISO 13767 Shipside 2 con lăn Fairlead Có ghế được sử dụng để dẫn hướng cho dây neo của tàu.Tùy thuộc vào công trình, phân loại trục lăn được phân thành hai loại sau: Loại 2 con lăn; loại 3 con lăn.Vật liệu của các bộ phận được sử dụng để sản xuất trục lăn: Ghế - Thép tấm hàn có điểm chảy không nhỏ hơn 235 N / mm2.
Thông số kỹ thuật chính:
- Tiêu chuẩn kỹ thuật: ISO 13767-2012, Tiêu chuẩn con lăn ISO 13755
- Kiểu: Loại 2 con lăn / loại 3 con lăn
- Đường kính con lăn: 150 ~ 500mm
- Con lăn số: 2/3 Con lăn
- Trọng lượng con lăn: 126 ~ 1618kg
- Vật liệu: Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang đúc
- Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn.
- Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v.
- Có thể được tùy chỉnh
Các thông số kỹ thuật chính:
|
Kích thước danh nghĩa DN |
Loại 2 con lăn | Loại 3 con lăn |
l1 |
l2 |
P |
SWL | |||||
|
l |
W |
l |
W |
= 90 | = 20 | ||||||
| (kN) | (tấn) | (kN) | (tấn) | ||||||||
| 150 | 570 | 770 | 870 | 1 070 | 300 | 135 | 200 | 260 | 26 | 186 | 19 |
| 200 | 740 | 990 | 1140 | 1390 | 400 | 170 | 250 | 437 | 45 | 314 | 32 |
| 250 | 910 | 1210 | 1410 | 1710 | 500 | 205 | 300 | 574 | 58 | 412 | 42 |
| 300 | 1070 | 1420 | 1670 | Năm 2020 | 600 | 235 | 350 | 710 | 72 | 510 | 52 |
| 350 | 1230 | 1610 | Năm 1930 | 2310 | 700 | 265 | 380 | 1025 | 104 | 736 | 75 |
| 400 | 1400 | 1780 | 2200 | 2580 | 800 | 300 | 380 | 1230 | 125 | 883 | 90 |
| 450 | 1560 | 1940 | 2460 | 2840 | 900 | 330 | 380 | 1571 | 160 | 1128 | 115 |
| 500 | 1720 | 2100 | 2720 | 3100 | 1000 | 360 | 380 | 1913 | 195 | 1373 | 140 |
|
một.là góc tương đối của các sợi dây trên fairlead. b, SWL là lực căng dây tối đa có thể áp dụng dựa trên (=) và 16 (= 2) độ lệch hướng của dây bằng trục lăn. SWL được hiển thị trong Bảng chỉ mang tính chất tham khảo.Chúng dựa trên các tải trọng như đã đề cập trong Phụ lục A. SWL có thể được điều chỉnh tùy thuộc vào điều kiện tải thực tế và việc đánh dấu thực tế phải tuân theo thỏa thuận giữa người dùng và nhà sản xuất. c.PvàWlà để tham khảo.Kích thước mở trên vỏ hoặc tường chắn phải được xác định khi xem xét không gian đại tu của con lăn. |
|||||||||||
| Trên danh nghĩa kích thước Dn |
Một | B | C | R | d gõ phím A & B |
d gõ phím C |
h1 | t1 | t2 | Hàn Chân dài Z1 |
Hàn Chân dài Z2 |
Hàn Chân dài Z3 |
Tính toán (kg) 2 con lăn gõ phím |
Tính toán (kg) 3 con lăn gõ phím |
| 150 | 145 | 165 | 50 | 20 | 71,5 | 81,5 | 100 | 10 | 12 | số 8 | 5 | số 8 | 126 | 171 |
| 200 | 182 | 200 | 50 | 20 | 93,5 | 102,5 | 100 | 12 | 14 | 10 | 6 | 10 | 191 | 265 |
| 250 | 225 | 235 | 50 | 25 | 113,5 | 119,5 | 100 | 15 | 16 | 11 | 7,5 | 12 | 286 | 404 |
| 300 | 256 | 265 | 50 | 25 | 128,5 | 130,5 | 125 | 16 | 18 | 12 | số 8 | 13 | 367 | 525 |
| 350 | 296 | 295 | 50 | 30 | 145,5 | 152,5 | 125 | 21 | 24 | 15 | 10,5 | 17 | 569 | 820 |
| 400 | 333 | 330 | 70 | 30 | 154,5 | 164,5 | 150 | 23 | 26 | 17 | 11,5 | 18 | 719 | 1048 |
| 450 | 371 | 360 | 70 | 35 | 167,5 | 179,5 | 150 | 26 | 28 | 20 | 13 | 21 | 912 | 1339 |
| 500 | 402 | 390 | 70 | 35 | 178,5 | 195,5 | 150 | 27 | 32 | 23 | 13,5 | 22 | 1097 | 1618 |
Bản vẽ của ISO 13767 Con lăn bên bờ Fairlead 2 con lăn 3 con lăn Fairlead với thiết bị kéo tàu cơ sở
