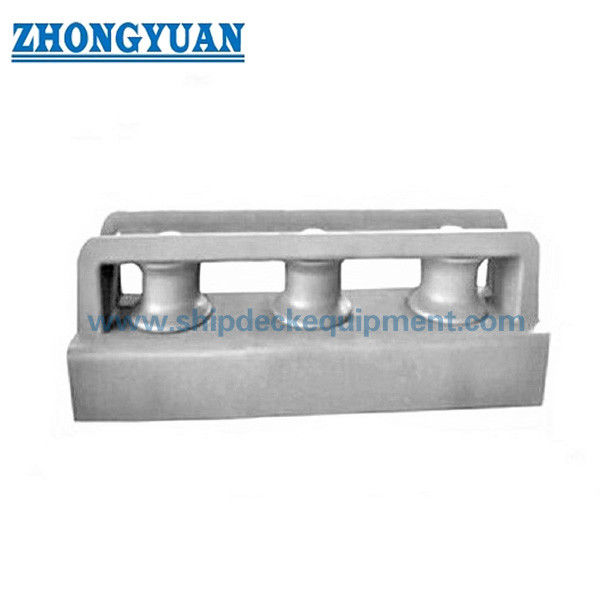

150–450mm Loại kín 3 con lăn Fairlead | JIS F2014 DF DS Thép đúc Fairlead mạn tàu để neo đậu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | JIS F 2014-1987 | Kiểu: | LOẠI ĐÓNG DF&DS |
|---|---|---|---|
| Đường kính con lăn: | 150 ~ 450mm | Con lăn số: | 3 con lăn |
| Trọng lượng cuộn: | 53,8 ~ 650kg | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang dạng nốt |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | Loại khép kín Fairlead bên tàu,3 Vòng xoắn bên bờ tàu,JIS F 2014 Shipside Fairlead |
||
Mô tả sản phẩm
150×450mm Loại 3 Loại 3 Loại 3 Loại 3
Tổng quan sản phẩm
JIS F2014 DF/DS đóng loại 3 con lăn fairlead được thiết kế để điều khiển dây buộc an toàn ở vị trí mặt tàu.
Cấu trúc bao gồm ba con lăn được bao bọc trong khung tấm trên cùng, đảm bảo một đường dẫn dây thừng được xác định và ngăn chặn dây thừng thoát ra dưới tải.
So với kiểu mở, thiết kế kiểu đóng cung cấp kiểm soát dây thừng tốt hơn, làm cho nó phù hợp với việc neo thẳng và bố trí boong hạn chế.
Thông số kỹ thuật nhanh
Chiều kính con lăn: 150×450 mm → Xác định tính tương thích của dây thừng
Xem xét tải: Được chọn dựa trên tải trọng phá dây → Đảm bảo hoạt động an toàn trong điều kiện làm việc
Loại cấu trúc: Loại đóng → Đường dẫn dây thừng được kiểm soát
Cấu hình cuộn: 3 cuộn → Phân phối tải
Tiêu chuẩn: JIS F2014-1987
Vật liệu: Thép đúc / Thép C-Mn
Bề mặt: Sa2.5 + lớp phủ epoxy
Ứng dụng: Đậu tàu
Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Các thông số kỹ thuật chính
Lưu ý: Đối với lựa chọn dựa trên tải hoặc phù hợp SWL, vui lòng liên hệ với chúng tôi để hỗ trợ kỹ thuật.
| Đặt tên Dia. |
Vòng xoắn | Bush | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Chưa lâu. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Đặt tên Dia. |
Máy giặt | Đinh | Ghế và hỗ trợ | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | Tôi. | L1 | L2 | L3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | không | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Đặt tên Dia. |
Ghế và hỗ trợ | Thiết lập Vít cho Bush | Kiểm tra mảnh | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Bolt Đặt tên Dia. |
Bolt Chiều dài |
Không, không. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | Các quốc gia thành viên | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | Các quốc gia thành viên | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | Các quốc gia thành viên | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | Các quốc gia thành viên | 20 | 4 | 65 | 135 | 90 |
Hướng dẫn lựa chọn
Cần sự giúp đỡ để lựa chọn đúng kích thước fairlead và khả năng tải?
Bước 1: Chọn đường kính cuộn
Bước 2: Xác nhận loại dây thừng
Bước 3: Xác nhận tải trọng cắt dây → Đảm bảo kích thước fairlead phù hợp với dung lượng dây
Bước 4: Xác nhận cài đặt
Bước 5 ️ Xác nhận chứng nhận
Bước 6: Xác nhận đường dẫn dây (được kiểm soát)
Cấu trúc
Hình khung tấm trên. 3 cuộn. Cánh ghim. Gói vòm.
Loại đóng vs loại mở
Loại đóng → Với tấm trên cùng, đường dẫn dây được kiểm soát.
Loại mở → Không có tấm trên, nhập dây mềm.
Các thuộc tính tùy chỉnh
Cấu trúc đóng → Ngăn chặn dây thừng thoát
Ba con lăn → Phân phối tải
Thép đúc → bền
Hướng dẫn điều tra
Vui lòng cung cấp đường kính dây thừng, loại dây thừng, vị trí lắp đặt và yêu cầu chứng nhận.
Cần SWL hoặc hỗ trợ cân bằng tải?
Làm thế nào nó hoạt động
Sợi dây đi qua các con lăn đóng kín đảm bảo hướng điều khiển.
Ứng dụng
Tàu đậu.
Chứng chỉ và lợi thế
Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Hình vẽ & Ảnh
Sơ đồ sắp xếp chung và hình ảnh sản phẩm có sẵn
Đặt hàng
MOQ: 1 đơn vị.
Câu hỏi thường gặp
Q1: Loại chữ đóng là gì?
A: Với đĩa trên.
Q2: Khi nào sử dụng?
A: Hướng dẫn dây thừng thẳng
Q3: Sự khác biệt?
A: Hướng dẫn đóng dây, mở linh hoạt.
Q4: Làm thế nào để xem xét tải cho loại fairlead khép kín?
A: Các fairlead nên được lựa chọn dựa trên đường kính dây thừng và tải trọng phá vỡ tương ứng.
