ISO 13729 Kiểu A Boong đúc bằng thép đúc kín Thiết bị kéo tàu chock

ISO 13729 Kiểu A Boong đúc bằng thép đúc kín Thiết bị kéo tàu chock

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Zhongyuan
Chứng nhận: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Số mô hình: Tiêu chuẩn và tùy chỉnh

Thanh toán:

Số lượng đặt hàng tối thiểu: 1
Giá bán: As per quotation
chi tiết đóng gói: Pallet hoặc tùy chỉnh
Thời gian giao hàng: Theo đề nghị
Điều khoản thanh toán: TT, L / C, v.v.
Khả năng cung cấp: Đáp ứng nhu cầu của khách hàng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Tiêu chuẩn: ISO 13729 Gõ phím: MỘT; Bộ bài gắn kết
Dải SWL: 23-141T Vật liệu: Đúc thép C-Mn, Đúc thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng
trọng lượng: 73 đến 825kg Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, Thép không gỉ được đánh bóng, xử lý bề mặt tùy
Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Làm nổi bật:

ISO 13729 Đá đậu

,

Thép đúc đậu choc

,

ISO 13729 Cầu gắn đậu

Mô tả sản phẩm

ISO 13729 Kiểu A Boong đúc bằng thép đúc kín Thiết bị kéo tàu chock



Sự mô tả:

ISO13729 type A chock neo thép đúc lắp trên boong là loại phụ kiện neo và kéo của tàu được lắp đặt ở mạn tàu để dẫn dây neo và kéo từ mạn tàu ra ngoài tàu.Các tắc kê đóng thường được sử dụng cho các tàu sử dụng dây thừng.Bán kính của bề mặt cuộn dây được thiết kế dựa trên tỷ lệ uốn của sợi dây qua cuộn dây không nhỏ hơn mười hai lần đường kính sợi dây.



Đặc điểm kỹ thuật chính:

  1. Tiêu chuẩn: ISO 13729
  2. Loại: A;boong gắn
  3. Phạm vi SWL: 23-141T;
  4. Vật liệu: Đúc thép C-Mn, Đúc thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng.
  5. Cân nặng: 73 đến 825kg;
  6. Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, Thép không gỉ được đánh bóng, xử lý bề mặt tùy chỉnh có sẵn.
  7. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS



Các thông số kỹ thuật chính:

Kích thước danh nghĩa
L × H × D		 I1 I2 I3 I4 H1 H2 H3 R R1 R2 R3
250 x200 x214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300x250x286 614 565 89 330 551 481 144 125 282 212 144
350x250x333 716 660 114 403 601 525 168 125 308 232 168
400x250x381 820 754 139 475 652 553 192 125 335 236 192
450x250x381 870 804 164 524 652 553 192 125 335 236 192
500x250x381 920 854 189 574 652 553 192 125 335 236 192
400x250x428 870 796 139 500 701 609 216 125 360 268 216
450x250x428 920 846 164 550 701 609 216 125 360 268 216
500x250x428 970 896 189 600 701 609 216 125 360 268 216
500x400x428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1 000 190 652 798 675 264 125 409 286 264
500x400x525A 1 068 1 000 193 652 948 825 264 200 484 361 264
500x250x5258 1 074 1 000 176 652 801 680 264 125 412 291 264
500x400x525B 1 074 1 000 179 652 951 830 264 200 487 366 264

Kích thước danh nghĩa
L × H × D		 R4 Rs Rs d1 T Chân hàn
chiều dài a
z1		 SWL b
(kN)		 SWL b
(t)		 Dây thừng
đường kính c:
(khuyến khích)		 Tính toán
trọng lượng d
(Kilôgam)
250x200x214 86 150 128 108 22 6 226 23 18 73
300x250x286 118 180 154 144 26 6,5 422 43 24 142
350x250x333 138 200 170 168 30 7,5 549 56 28 222
400x250x381 156 250 214 192 36 9 687 70 32 310
450x250x381 156 250 214 192 36 9 706 72 32 322
500x250x381 156 250 214 192 36 9 765 78 32 337
400x250x428 178 250 212 216 38 9,5 883 90 36 434
450x250x428 178 250 212 216 38 9,5 912 93 36 452
500x250x428 178 250 212 216 38 9,5 932 95 36 472
500x400x428 178 250 212 216 38 9,5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500x250x5258 218 320 274 264 46 11,5 1413 144 44 753
500x400x5258 218 320 274 264 46 11,5 1383 141 44 825

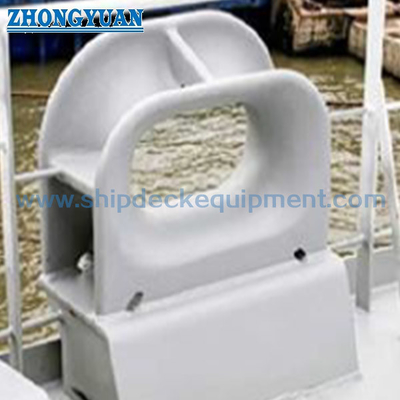

ISO 13729 Kiểu A Boong đúc bằng thép đúc kín Thiết bị kéo tàu chock 0

Bản vẽ theo tiêu chuẩn ISO 13729 Loại A Boong đúc bằng thép đúc kín Kéo Chock Mooring Chock Thiết bị kéo tàu

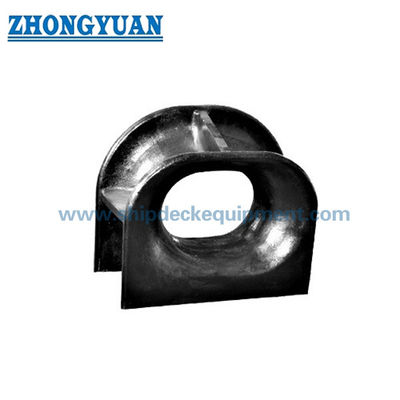

ISO 13729 Kiểu A Boong đúc bằng thép đúc kín Thiết bị kéo tàu chock 1



Từ khóa:

Móc kéo thả nhanh 100 tấn

Móc neo đơn điểm

Chock hàng hải một điểm

Muốn biết thêm chi tiết về sản phẩm này
ISO 13729 Kiểu A Boong đúc bằng thép đúc kín Thiết bị kéo tàu chock bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
