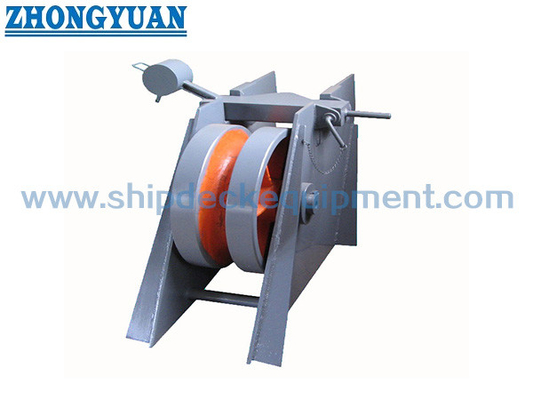

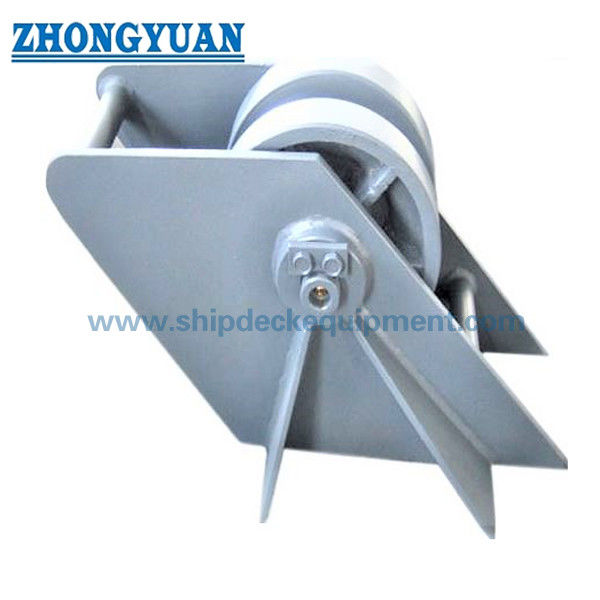

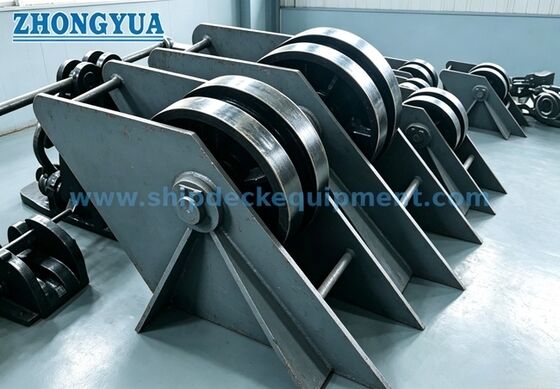

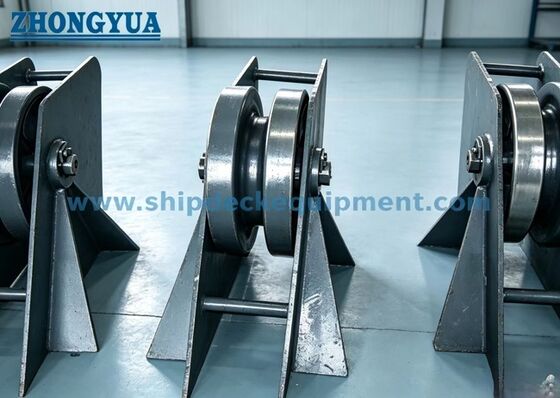

Vòng xoay xích neo cho tàu dẫn đường xích sàn tàu CB/T 290

Vòng xoay xích neo cho tàu dẫn đường xích sàn tàu CB/T 290

Tổng quan sản phẩm

CB / T 290 bánh xe cuộn dây neo là một hướng dẫn dây chuyền trên boong tàu được sử dụng để điều khiển hướng chạy của dây chuyền neo trong sự sắp xếp xử lý neo.Nó chủ yếu được sử dụng cho hướng dẫn chuỗi trái-phải và chuyển động chuỗi trơn tru hơn, thay vì giữ chuỗi hoặc khóa.Nó được lắp đặt cùng với một nút dây chuyền guillotine bằng thép đúc và được đặt giữa nút dây chuyền và dây chuyền neo theo bản vẽ tàu..

Vòng xoay được sản xuất cho các chuỗi neo từ 12,5 mm đến 68 mm đường kính danh nghĩa và có thể được cung cấp với gắn sàn hàn hoặc gắn đệm theo yêu cầu lắp đặt.Một bánh xe bằng thép đúc xoay xung quanh một trục được bôi trơn tốt, giúp dây chuyền đi qua trơn tru hơn trong khi giảm kéo địa phương giữa dây chuyền và thiết bị sàn. chi tiết lắp đặt cuối cùng, hướng dẫn dây chuyền, gia cố sàn,và phạm vi chứng chỉ nên được xác nhận theo bản vẽ dự án.

Thông số kỹ thuật nhanh

• Chức năng sản phẩm: hướng dẫn cuộn dây neo → hướng dẫn hướng chuỗi neo và giúp chuỗi di chuyển trơn tru; nó không phải là nút khóa chuỗi.
• Tiêu chuẩn: CB/T 290-1995 → tham chiếu cho việc lựa chọn mô hình, kích thước chính và trọng lượng cho bánh xe cuộn dây neo tàu.
• Thiết lập điển hình: giữa nút dây chuyền guillotine thép đúc và dây chuyền neo → được sử dụng làm hướng dẫn dây chuyền trong bố trí neo trên boong.
• Phạm vi đường kính chuỗi: 12,5 mm đến 68 mm → bao gồm các kích thước chuỗi neo tàu nhỏ và trung bình phổ biến trong bảng cung cấp.
• Phạm vi trọng lượng: 12,7 kg đến 832,3 kg → hữu ích cho việc xử lý, đóng gói, ước tính hàng hóa và lập kế hoạch lắp đặt trên boong.
• Vật liệu chính: ZG230-450 thép đúc, thép không gỉ và thép C-Mn theo thông số kỹ thuật được cung cấp → phạm vi vật liệu cuối cùng nên được xác nhận trước khi đặt hàng.
• Ống bôi trơn trục: sắp xếp trục được bôi trơn tốt → hỗ trợ xoay cuộn linh hoạt và bảo trì dễ dàng hơn.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer như tham chiếu → được đánh bóng, kẽm hoặc hoàn thiện tùy chỉnh có thể được thảo luận theo yêu cầu của dự án.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận CB/T 290-1995 và chọn loại 14 đến loại 68 theo đường kính danh nghĩa của chuỗi neo.

Bước 2: Xác nhận sự sắp xếp sàn, đặc biệt là dây chuyền giữa nút dây chuyền guillotine thép đúc và dây chuyền neo.

Bước 3: Xác nhận liệu bánh xe cuộn sẽ được hàn trên boong hoặc bị bóp vào nền móng lắp đặt; chi tiết củng cố boong và bóp / hàn nên theo bản vẽ tàu.

Bước 4: Xác nhận hướng dẫn dây chuyền, loại nút khóa dây chuyền, vị trí dây chuyền và liệu con lăn có cần thiết cho việc xây dựng mới, thay thế hoặc sửa chữa hay không.

Bước 5: Xác nhận yêu cầu vật liệu, sắp xếp bôi trơn trục, xử lý bề mặt và bất kỳ yêu cầu thép không gỉ hoặc kẽm trước khi báo giá.

Bước 6: Xác nhận phạm vi chứng chỉ trước khi đặt hàng: chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp, kiểm tra nhân chứng hoặc yêu cầu dự án khác.

Bước 7: Cung cấp số lượng, điểm đến giao hàng, thời gian giao hàng cần thiết, bản vẽ GA, bản vẽ lắp đặt và ảnh tham khảo nếu có.

Cấu trúc

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

Ưu điểm hướng dẫn chuỗi & kỹ thuật

• Sản phẩm được thiết kế như một hướng dẫn chuỗi neo để điều khiển hướng.
• Vòng xoay giúp hướng chuỗi neo sang trái hoặc phải trong bố trí dẫn trên boong, làm giảm kéo dây chuyền trực tiếp trên các cấu trúc boong cố định.
• Một trục được bôi trơn tốt cho phép bánh xe quay linh hoạt hơn trong quá trình di chuyển chuỗi, điều này rất quan trọng cho việc vượt qua chuỗi neo mượt mà và tiếp cận bảo trì.
• Sản phẩm có thể được sắp xếp với một nút dây chuyền guillotine bằng thép đúc và dây chuyền neo, nhưng vị trí thực tế nên theo bản vẽ GA của tàu và bố trí thiết bị trên boong.
• Phạm vi kích thước được cung cấp từ loại 14 đến loại 68 cho phép lựa chọn theo đường kính chuỗi thay vì sử dụng một hướng dẫn quá lớn mà không cần kiểm tra đường dẫn chuỗi.
• Lắp đặt hàn hoặc cuộn có thể được thảo luận theo cấu trúc tàu; Củng cố boong, đệm lắp đặt, lớp cuộn và chi tiết hàn nên được xác nhận bởi xưởng đóng tàu hoặc văn phòng thiết kế.
• Chuẩn bị bề mặt như Sa 2.5 thổi và epoxy shop primer giúp chuẩn bị sản phẩm cho các hệ thống sơn biển, trong khi sơn cuối cùng nên tuân theo thông số kỹ thuật sơn tàu.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB/T 290-1995 → được sử dụng làm tham chiếu chính cho mô hình bánh xe cuộn dây neo, kích thước và trọng lượng.
• Loại sản phẩm: Vòng xoắn xích xích → hướng dẫn hướng xích xích cho các sắp xếp xích xích trên boong, không phải là nút khóa xích.
• Chuỗi đường kính: 12,5 ≈ 68 mm → chọn loại bánh xe cuộn theo kích thước dây chuyền neo danh nghĩa trong bản vẽ tàu.
• Vị trí lắp đặt: Giữa nút dây chuyền và dây chuyền neo → bố trí điển hình khi sử dụng với nút dây chuyền guillotine thép đúc; vị trí cuối cùng nên được xác nhận bằng bản vẽ GA.
• Hình thức lắp đặt: hàn trên boong hoặc lắp đặt bằng cọc → xác nhận phương pháp lắp đặt, nền tảng và gia cố trước khi sản xuất.
• Vật liệu bánh xe: ZG230-450 thép đúc theo thông số kỹ thuật được cung cấp → khả năng truy xuất nguồn gốc vật liệu cuối cùng và phạm vi chứng chỉ nên được xác nhận trước khi đặt hàng.
• Bức tường bên / Vật liệu hỗ trợ: Thép nhẹ hoặc thép C-Mn theo thông số kỹ thuật được cung cấp → loại thép thực tế nên tuân theo yêu cầu của dự án.
• Ống bôi trơn: Ống bôi trơn → hỗ trợ xoay cuộn linh hoạt và giúp giảm khó khăn bảo trì.
• Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer, đánh bóng, kẽm hoặc hoàn thiện tùy chỉnh → hệ thống lớp phủ cuối cùng nên được xác nhận theo thông số kỹ thuật dự án.
• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu của dự án → phê duyệt lớp hoặc kiểm tra nhân chứng nên được xác nhận trước khi báo giá.

Làm thế nào nó hoạt động

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

Ứng dụng

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

Chứng chỉ và lợi thế

Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: CB / T 290 bánh xích dây chuyền neo là một nút dây chuyền?

A1: Không. Sản phẩm này được sử dụng để hướng dẫn hướng dây chuyền neo và hỗ trợ chuyển động dây chuyền mượt mà hơn. Nó không nên được mô tả là một nút dây chuyền.Các dây chuyền giữ hoặc khóa nên được cung cấp bởi các nút dây chuyền neo phù hợp theo bố trí bình.

Q2: Làm thế nào để chọn đúng loại bánh xe cuộn?

A2: Chọn loại theo đường kính dây chuyền neo danh nghĩa, hướng dẫn dây chuyền, bố trí sàn, vị trí nút dây chuyền, vị trí kính gió và không gian lắp sẵn.Bảng cung cấp cung cấp các kích thước chính và trọng lượng cho lựa chọn ban đầu và báo giá.
