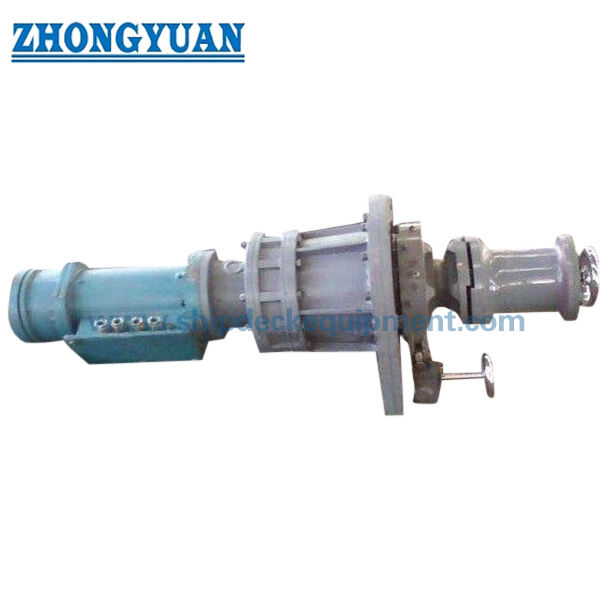

Marine Electric Vertical Anchor Capstan with Warping Head 12.5×40mm Chain

Marine Electric Vertical Anchor Capstan with Warping Head 12.5×40mm Chain

Tổng quan sản phẩm

Chiếc capstan neo dọc điện biển này là một máy neo trên boong trục dọc kết hợp một dây chuyền Gypsy (cây nâng cáp) với đầu cong.Người di gan xử lý chuỗi neo để thanh toán và thu hồi được kiểm soát, trong khi đầu xoắn cung cấp một bề mặt làm việc riêng biệt cho dây thừng.Sự sắp xếp được thiết kế cho các trạm neo trên tàu, nơi yêu cầu một dấu chân trên boong nhỏ gọn và đầu xử lý dây thừng có thể truy cập.

Việc lựa chọn phải dựa trên đường kính và lớp dây chuyền neo thực tế, khối lượng neo, độ sâu neo, tải trọng làm việc cần thiết, tốc độ phục hồi chuỗi, bố trí phanh và kẹp dây chuyền, nguồn điện,Trọng lượng nền móng, và yêu cầu về lớp. ISO 4568:2021 đề cập đến dây thắt gió và dây thắt neo cho tàu biển và xác định tải làm việc là tải liên tục bắt nguồn từ đường kính chuỗi và lớp chuỗi;nó không phải là một SWL nâng. GA cuối cùng, động cơ, máy giảm tốc, phanh, ly hợp, bảo vệ điện và các chi tiết nền tảng vẫn còn cụ thể cho dự án.

Thông số kỹ thuật nhanh

• Cấu hình thiết bị: Capstan neo điện dọc với dây chuyền Gypsy và đầu xoắn → kết hợp xử lý dây chuyền neo và xoắn dây thừng trong một máy sàn dọc.
• Phạm vi chuỗi: chuỗi lớp 2 12,540 mm; chuỗi lớp 3 2234 mm trong bảng cung cấp → người di gan phải phù hợp với đường kính chuỗi, lớp và hình học liên kết được đặt hàng.
• Trọng lượng hoạt động: 7,5 ∼ 68,0 kN trong các cấu hình được liệt kê → giá trị tương ứng với các mối quan hệ tải trọng hoạt động ISO 4568 cho chuỗi lớp 2 và lớp 3 và không được mô tả là nâng SWL.
• Tốc độ phục hồi chuỗi: 12 m/min → trên tốc độ phục hồi danh nghĩa tối thiểu ISO 4568 là 0,15 m/s (9 m/min), tùy thuộc vào xác minh dự án cuối cùng.
• Đầu cong: đường kính 200 ∼ 500 mm với tốc độ 10 ∼ 18 m/min → cung cấp một bề mặt xử lý dây thừng; nó không phải là một trống lưu trữ dây thừng.
• Sức mạnh động cơ điện: 4,5 ≈ 30 kW trong các cấu hình được cung cấp → Định lượng động cơ cuối cùng phụ thuộc vào công suất chuỗi, phương pháp khởi động, tình trạng hoạt động và thiết kế được phê duyệt.
• Dây phanh và ly hợp: Dây phanh và ly hợp cáp là các chức năng neo cốt lõi → Capacity phanh cuối cùng, sắp xếp ly hợp và giao diện ngắt chuỗi được xác nhận trên dự án GA.
• Cơ sở tiêu chuẩn: ISO 4568:2021 đối với dây gió / chân neo; ISO 1704:2022 đối với hình học chuỗi neo nối nối; ISO 6482:2017 đối với hồ sơ cuối cong nếu được chỉ định.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận cấu hình thiết bị: capstan neo điện dọc với một dây chuyền nâng cị gan / cáp và đầu cong; cung cấp loại tàu và vị trí lắp đặt.

Bước 2: Cung cấp đường kính chuỗi neo, lớp chuỗi, chứng chỉ chuỗi hoặc kích thước liên kết, khối lượng neo và độ sâu neo tối đa.

Bước 3: Xác nhận tốc độ phục hồi dây chuyền cần thiết, yêu cầu phanh / giữ, sắp xếp nút dây chuyền, hình học đường ống và đường ống dây chuyền, và bất kỳ lực kéo đầu cong nào được chỉ định.

Bước 4: Cung cấp nguồn cung cấp điện cho tàu, phương pháp khởi động động cơ, phạm vi điều khiển cục bộ / từ xa, yêu cầu dừng khẩn cấp, yêu cầu vỏ điện / IP và yêu cầu khu vực nguy hiểm nếu có.

Bước 5: Xác nhận nền tảng boong và gia cố dưới boong, hệ thống bảo vệ chống ăn mòn, yêu cầu vật liệu, xã hội phân loại và phạm vi kiểm tra / chứng nhận.

Bước 6: Cung cấp số lượng, GA hoặc bản vẽ sắp xếp sàn, điểm đến giao hàng và thời gian giao hàng yêu cầu để xác nhận kỹ thuật và thương mại cuối cùng.

Cấu trúc

Vertical shaft | Chain gypsy / cable lifter | Warping head | Electric motor | Reduction gearbox | Declutching arrangement | Cable-lifter brake | Main bearings | Bedplate / foundation interface | Local control and protection components

Ưu điểm neo, ổ đĩa và lắp đặt

• Lựa chọn dựa trên chất lượng dây chuyền liên kết tải trọng làm việc với cáp dây chuyền thực tế thay vì chọn đơn vị chỉ bằng động cơ.
• Sự sắp xếp theo chiều dọc tập trung dây chuyền Gypsy và đầu cong xung quanh một trục dọc, có thể phù hợp với bố trí boong nơi chiều dài máy móc ngang bị hạn chế;sắp xếp động cơ dưới boong vẫn phải được xác nhận bởi GA.
• Máy nâng dây cáp nên có thể tách khỏi ổ đĩa,cho phép các hoạt động neo được điều khiển riêng biệt từ phục hồi bằng động cơ theo tiêu chuẩn thiết kế được chọn và sắp xếp được phê duyệt.
• Chế độ phanh chạy bằng động cơ điện phải được bảo vệ chống thất bại khi mất điện hoặc dừng khi sử dụng ISO 4568:2021 làm cơ sở thiết kế.Khả năng phanh cuối cùng và các tiêu chí tải giữ phải được xác nhận cho lớp chuỗi và sắp xếp neo được phê duyệt.
• Đường trung tâm Gypsy, đường ống Hawse, đường ống chuỗi và nút dây chuyền nên được phối hợp như một đường dây chuyền.
• Nền tảng và gia cố sàn địa phương nên được kiểm tra để kiểm tra tải trọng neo, phanh và động cơ.Cơ sở thiết bị không nên được xử lý độc lập với cấu trúc thân tàu hỗ trợ.
• Phạm vi kiểm tra có thể được thỏa thuận trong giai đoạn báo giá, bao gồm khả năng truy xuất nguồn gốc vật liệu, kiểm tra kích thước, hoạt động không tải, xác minh hiệu suất và chứng thực lớp khi cần thiết.

Các thuộc tính tùy chỉnh

• Loại thiết bị: Capstan neo điện dọc → Gypsy dây chuyền để neo cộng với đầu cong để xử lý dây.
• Cáp dây chuyền: lớp 2, 12,5 ∼40 mm; lớp 3, 22 ∼34 mm trong bảng cung cấp → lớp dây chuyền chính xác và hình học liên kết phải được xác nhận trước khi sản xuất Gypsy.
• Trách nhiệm neo liên tục theo kiểu ISO; không phải là SWL nâng và không phải là SWL dây neo.
• Tốc độ chuỗi: 12 m/min trong bảng cung cấp → hiệu suất cuối cùng được xác minh so với yêu cầu của dự án và lớp.
• Đầu cong: đường kính 200-500 mm, 1018 m/min trong bảng cung cấp → đầu xử lý dây thừng; cần xác nhận riêng nếu cần thiết.
• Động cơ: Điện → điện áp, tần số, công việc, phương pháp khởi động, khung và sắp xếp điều khiển phải được xác nhận.
• phanh / ly hợp: sắp xếp cụ thể cho dự án → phanh nâng dây cáp, phanh điều khiển và chi tiết giải ly hợp được xác nhận trên GA được phê duyệt.
• Cơ sở: Sự tích hợp trên boong / dưới boong phải được xác nhận → lộ trình tải, sắp xếp cọc hoặc hàn, củng cố và truy cập dịch vụ phụ thuộc vào thiết kế tàu.
• Phân loại: Có sẵn theo yêu cầu của dự án → khu vực chấp thuận, chứng thực và chứng nhận tùy thuộc vào xã hội phân loại và phạm vi đặt hàng đã chọn.

Làm thế nào nó hoạt động

Prepare brake / clutch and chain stopper as required → Control anchor-chain pay-out through the gypsy and hawse pipe → Engage electric drive for recovery → Motor and reduction gearing rotate the cable lifter → Chain is recovered through the chain pipe → Brake and chain stopper secure the anchoring arrangement; đầu cong được vận hành riêng biệt cho dây thừng

Ứng dụng

Coastal cargo vessels | Workboats | Tug and service vessels | Inland / coastal commercial vessels where applicable | Small and medium ship anchoring stations | Compact foredeck anchoring arrangements | Newbuilding and replacement projects

Chứng chỉ và lợi thế

Việc xem xét thiết kế, kiểm tra và thử nghiệm có thể được sắp xếp theo thông số kỹ thuật dự án đã thỏa thuận, tiêu chuẩn áp dụng và các yêu cầu của xã hội phân loại.Chứng chỉ và chứng kiến phạm vi nên được xác nhận trước khi báo giá và là tùy thuộc vào sự chấp thuận lớp.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất có sẵn theo yêu cầu theo yêu cầu của dự án và phạm vi kiểm tra đã thỏa thuận.

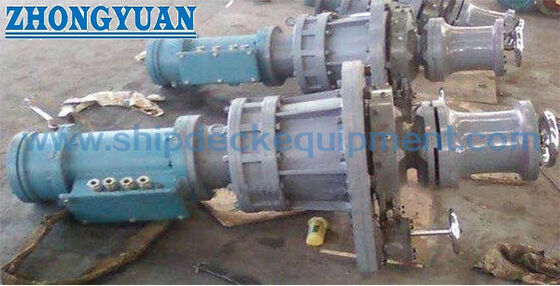

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Trọng lượng làm việc được liệt kê là SWL của đầu cong hoặc khả năng nâng?

A1: Không. Đối với capstan neo này, tải trọng làm việc đề cập đến nhiệm vụ liên tục của dây neo tại máy nâng dây cáp. Nó được bắt nguồn từ đường kính chuỗi và lớp chuỗi.Nó không nên được sử dụng như là một SWL nâng hoặc như là tải thắt dây đệm cho phép trên đầu cong.

Q2: Tại sao các kích thước chuỗi 22 ∼ 34 mm xuất hiện hai lần với tải trọng làm việc khác nhau?

A2: Hai nhóm tương ứng với các lớp dây chuyền neo khác nhau. Các giá trị 20,6 ∼49,1 kN cho 22 ∼34 mm phù hợp với mối quan hệ tải trọng làm việc lớp 2 ISO 4568, trong khi các giá trị 23,0 ∼54,9 kN phù hợp với lớp 3.Do đó, lớp chuỗi được sắp xếp phải được nêu cùng với đường kính chuỗi.

Q3: Những thông tin nào được yêu cầu trước khi chọn capstan neo cuối cùng?

A3: Cung cấp đường kính và lớp dây chuyền, khối lượng neo, độ sâu neo tối đa, sắp xếp nút khóa dây chuyền, tốc độ yêu cầu, nguồn điện, phạm vi điều khiển, xã hội lớp học,Dầu / đường ống nhựa / đường ống dây, số lượng và yêu cầu giao hàng.
