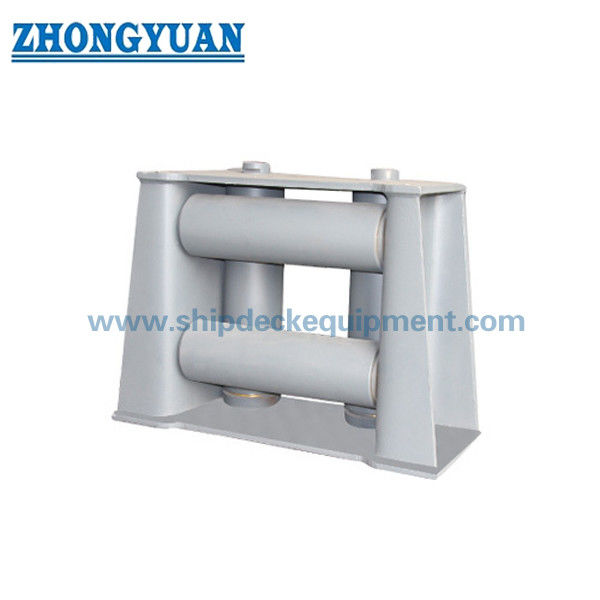

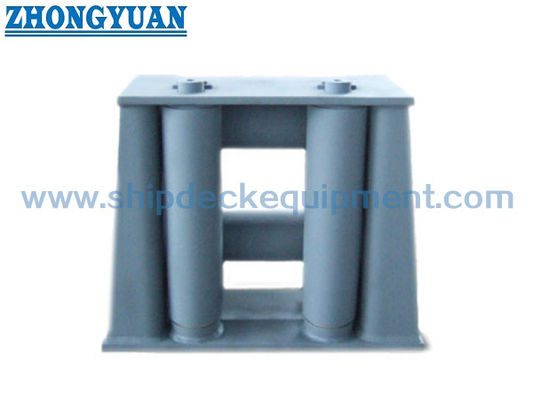

100×320 mm 4 cuộn Universal Fairlead CB/T 3062 Type B cho nhiều hướng đậu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại mô hình: | Loại b | Nguyên vật liệu: | Thép C-Mn, Thép nhẹ, Thép không gỉ |
|---|---|---|---|
| Tiêu chuẩn: | CB/T*3062-2011 | Con lăn số: | 4 con lăn |
| Đường kính cáp thép: | 14 ~ 44mm | Đường kính dây nylon: | 36 ~ 100mm |
| Cân nặng: | 112kg~2441kg | Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Làm nổi bật: | CB / T 3062-2011 bốn cầu lăn,thép CB / T 3062-2011 bốn pa lăng,thiết bị neo boong CCS |
||
Mô tả sản phẩm
100×320 mm 4 cuộn Universal Fairlead CB/T 3062 Type B cho nhiều hướng đậu
Tổng quan sản phẩm
CB/T 3062 loại B bốn cuộn Universal Fairlead được thiết kế cho nhiều hướng dẫn dây thừng đậu trên boong tàu.
Cấu trúc bao gồm hai cuộn dọc và hai cuộn ngang, cho phép hướng dẫn dây từ bốn hướng với phân phối tải cải thiện.
Nó phù hợp với các điều kiện neo phức tạp, nơi hướng dây thay đổi, cung cấp giảm mài mòn dây và hoạt động ổn định.
Nhận thức kỹ thuật (Tại sao thiết kế này)
Trong điều kiện đậu nhiều hướng, tải dây không được phân phối đồng đều.
Bốn cấu hình cuộn phân phối tải trên nhiều điểm tiếp xúc, giảm căng thẳng địa phương và cải thiện an toàn.
Thiết kế này cũng giảm thiểu sự uốn cong và mài mòn dây, kéo dài tuổi thọ.
Thông số kỹ thuật nhanh
Cấu hình cuộn: 4 cuộn (2 dọc + 2 ngang) → Hướng dẫn đa hướng
Phạm vi đường kính cuộn: 100320 mm → Khả năng tương thích dây thừng
Dải SWL: 54-533 kN → Đề xuất tải
Loại dây thừng: Sợi thép / nylon / tổng hợp → Ứng dụng rộng rãi
Vật liệu: Thép đúc / Thép C-Mn → Sức mạnh cấu trúc
Điều trị bề mặt: Sa2.5 + lớp phủ epoxy → Kháng ăn mòn
Tiêu chuẩn: CB/T 3062-2011 → Tuân thủ ngành
Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Các thông số kỹ thuật chính (SWL & Size)
| Đặt tên Kích thước |
Sợi thép Rope Dia. |
Sợi dây nylon | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Trọng lượng (kg) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Chứng minh kỹ thuật và thử nghiệm
Phân tích yếu tố hữu hạn (FEA) được thực hiện để xác minh sức mạnh cấu trúc và phân bố tải.
Kiểm tra tải đã được thực hiện trên các sản phẩm tương tự để xác nhận hiệu suất SWL.
Thiết kế và sản xuất tuân thủ các yêu cầu của xã hội phân loại.
Cấu trúc
Ống lăn trên Ống lăn ngang dưới Ống lăn dọc Ống ghim Ống xích Ống xích khung cấu trúc khung
So sánh loại Fairlead
3 Roller Fairlead → Hướng dẫn hướng tiêu chuẩn cho điều kiện tải vừa phải
4 Roller Fairlead → Hướng dẫn đa hướng với phân phối tải tốt hơn và giảm căng dây thừng
Open Type Fairlead → Nhập dây chuyền linh hoạt, phù hợp với các góc dây chuyền khác nhau
Loại đóng Fairlead → Đường dẫn dây thừng được kiểm soát, ngăn chặn dây thừng thoát khỏi tải
Mẹo chọn:
Đối với các điều kiện neo phức tạp hoặc dây dẫn dây nhiều hướng, 4 con lăn fairlead được khuyến cáo.
Không chắc loại thuyền nào phù hợp với tàu của anh?
Hãy liên hệ với chúng tôi, chúng tôi sẽ đề nghị cấu hình chính xác dựa trên kích thước dây thừng, tải và điều kiện làm việc của bạn.
Tối ưu hóa cấu trúc
Hệ thống bôi trơn tối ưu đảm bảo xoay tròn trơn tru và hoạt động lâu dài.
Thiết kế vòng bi Bush cải thiện khả năng chống mòn và hiệu quả chuyển tải tải.
Cánh pin được thiết kế như một thành phần chịu tải chính.
Các tùy chọn vật liệu và bề mặt
Các con lăn có thể được sản xuất bằng thép không gỉ hoàn toàn hoặc lớp phủ thép không gỉ để chống ăn mòn.
Lớp bảo vệ vật liệu tổng hợp có thể được thêm vào cuộn để giảm mài mòn dây thừng.
Mặt đất mịn mịn bảo vệ dây thừng và cải thiện tuổi thọ.
Hướng dẫn lựa chọn
Bước 1: Chọn kích thước cuộn → Dựa trên đường kính dây
Bước 2 xác nhận loại dây → Sợi thép / tổng hợp
Bước 3: Xác nhận hướng dây → Yêu cầu nhiều hướng
Bước 4: Xác nhận yêu cầu tải → Đề cập SWL
Bước 5 xác nhận vị trí lắp đặt → vị trí trên boong
Cần sự giúp đỡ để chọn đúng kích thước hoặc tải?
Các thuộc tính tùy chỉnh
Cấu trúc bốn cuộn → Điều khiển đa hướng
Thiết kế được xác minh bởi FEA → Độ bền đáng tin cậy
SWL được thử nghiệm → Hiệu suất đã được chứng minh
Đường bi → Chuyển tròn trơn tru
Các tùy chọn chống ăn mòn → Tuổi thọ kéo dài
Hướng dẫn điều tra
Vui lòng cung cấp đường kính dây thừng, loại dây thừng, tải yêu cầu, vị trí lắp đặt và yêu cầu chứng nhận.
Nếu không chắc chắn mẫu nào phù hợp với con tàu của bạn, hãy liên hệ với chúng tôi để hỗ trợ kỹ thuật.
Làm thế nào nó hoạt động
Sợi dây đi qua nhiều cuộn, phân phối tải và hướng dẫn trong khi giảm ma sát và mòn.
Ứng dụng
Đưa tàu đậu. Hoạt động kéo. Tàu hỗ trợ ngoài khơi.
Chứng chỉ và lợi thế
Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Hình vẽ & Ảnh
Sơ đồ sắp xếp chung và hình ảnh sản phẩm có sẵn
Đặt hàng
MOQ: 1 đơn vị. Giao hàng: 30~60 ngày.
Câu hỏi thường gặp
Q1: Tại sao sử dụng bốn con lăn fairlead?
A: Đối với phân phối tải đa hướng và giảm mài mòn dây thừng.
Q2: Làm thế nào để xác minh sức mạnh?
A: Thông qua phân tích FEA và thử nghiệm tải.
Q3: Các cuộn có thể được tùy chỉnh không?
A: Vâng, các tùy chọn bảo vệ bằng thép không gỉ hoặc tổng hợp có sẵn.
