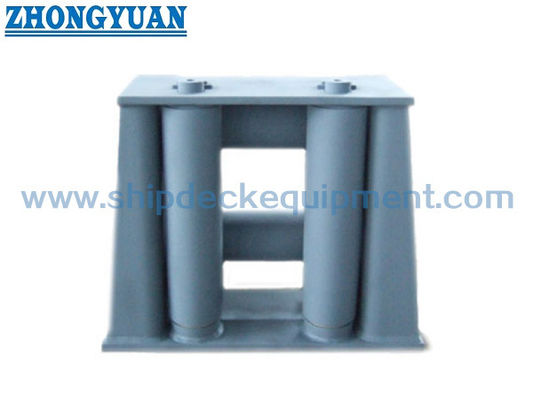

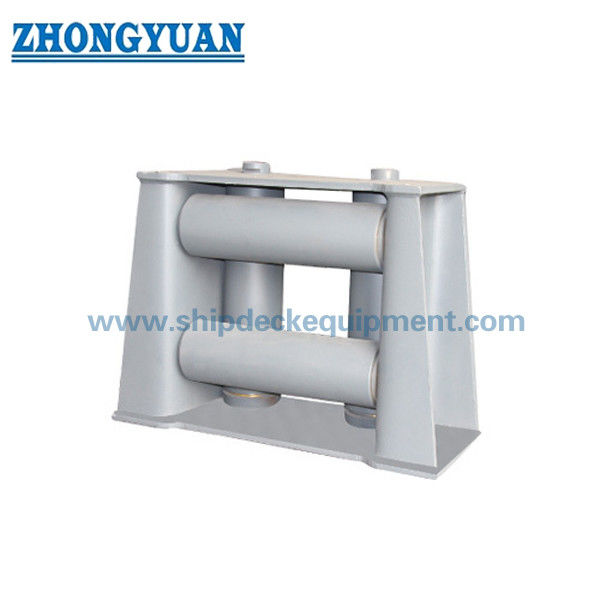

100-320mm 4 cuộn Universal Fairlead CB/T 3062 kiểu B đa hướng Mooring Fairlead cho boong tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại mô hình: | Loại b | Nguyên vật liệu: | Thép C-Mn, Thép nhẹ, Thép không gỉ |
|---|---|---|---|
| Tiêu chuẩn: | CB/T*3062-2011 | Con lăn số: | 4 con lăn |
| Đường kính cáp thép: | 14 ~ 44mm | Đường kính dây nylon: | 36 ~ 100mm |
| cân nặng: | 112kg~2441kg | Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Làm nổi bật: | CB / T 3062-2011 bốn cầu lăn,thép CB / T 3062-2011 bốn pa lăng,thiết bị neo boong CCS |
||
Mô tả sản phẩm
100–320mm Càng Kéo Đa Hướng Bốn Con Lăn | CB/T 3062 Loại B Càng Kéo Neo Đa Hướng Cho Boong Tàu
Tổng Quan Sản Phẩm
Càng kéo neo đa hướng bốn con lăn CB/T 3062 Loại B được thiết kế để dẫn hướng dây neo theo nhiều hướng trên boong tàu.
Cấu trúc bao gồm hai con lăn dọc và hai con lăn ngang, cho phép dẫn hướng dây từ bốn hướng với sự phân bổ tải trọng được cải thiện.
Sản phẩm phù hợp với các điều kiện neo phức tạp nơi hướng dây thay đổi, giúp giảm mài mòn dây và vận hành ổn định.
Phân Tích Kỹ Thuật (Tại Sao Lại Thiết Kế Này)
Trong điều kiện neo đa hướng, tải trọng dây không được phân bổ đều.
Cấu hình bốn con lăn phân bổ tải trọng trên nhiều điểm tiếp xúc, giảm ứng suất cục bộ và cải thiện độ an toàn.
Thiết kế này cũng giảm thiểu việc uốn cong và mài mòn dây, kéo dài tuổi thọ.
Thông Số Kỹ Thuật Nhanh
Cấu hình con lăn: 4 con lăn (2 dọc + 2 ngang) → Dẫn hướng đa hướng
Phạm vi đường kính con lăn: 100–320 mm → Tương thích với dây
Phạm vi SWL: 54–533 kN → Tham chiếu tải trọng
Loại dây: Dây thép / nylon / tổng hợp → Ứng dụng rộng rãi
Chất liệu: Thép đúc / thép C-Mn → Độ bền kết cấu
Xử lý bề mặt: Sa2.5 + sơn epoxy → Chống ăn mòn
Tiêu chuẩn: CB/T 3062-2011 → Tuân thủ ngành
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Thông Số Kỹ Thuật Chính (SWL & Kích Thước)
| Danh nghĩa Kích thước |
Dây thép Đường kính dây |
Dây Nylon | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Trọng lượng (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Xác Nhận Kỹ Thuật & Thử Nghiệm
Phân tích phần tử hữu hạn (FEA) được thực hiện để xác minh độ bền kết cấu và phân bổ tải trọng.
Thử nghiệm tải trọng đã được thực hiện trên các sản phẩm tương tự để xác nhận hiệu suất SWL.
Thiết kế và sản xuất tuân thủ các yêu cầu của tổ chức phân loại.
Cấu trúc
Con lăn trên | Con lăn ngang dưới | Con lăn dọc | Trục chốt | Ổ bạc | Cấu trúc khung
So Sánh Các Loại Càng Kéo
Càng kéo 3 con lăn → Dẫn hướng theo hướng tiêu chuẩn cho điều kiện tải trọng vừa phải
Càng kéo 4 con lăn → Dẫn hướng đa hướng với phân bổ tải trọng tốt hơn và giảm ứng suất dây
Càng kéo hở → Lối vào dây linh hoạt, phù hợp với góc dây thay đổi
Càng kéo kín → Đường đi dây được kiểm soát, ngăn dây tuột ra dưới tải trọng
Mẹo Chọn:
Đối với điều kiện neo phức tạp hoặc dẫn hướng dây đa hướng, nên sử dụng càng kéo 4 con lăn.
Không chắc chắn loại càng kéo nào phù hợp với tàu của bạn?
Hãy liên hệ với chúng tôi — chúng tôi sẽ đề xuất cấu hình phù hợp dựa trên kích thước dây, tải trọng và điều kiện làm việc của bạn.
Tối Ưu Hóa Cấu Trúc
Hệ thống bôi trơn được tối ưu hóa đảm bảo quay trơn tru và hoạt động lâu dài.
Thiết kế ổ bạc cải thiện khả năng chống mài mòn và hiệu quả truyền tải trọng.
Trục chốt được thiết kế là bộ phận chịu tải chính.
Tùy Chọn Chất Liệu & Bề Mặt
Con lăn có thể được sản xuất bằng thép không gỉ hoàn toàn hoặc phủ thép không gỉ để chống ăn mòn.
Có thể thêm lớp bảo vệ bằng vật liệu tổng hợp lên con lăn để giảm mài mòn dây.
Bề mặt được mài nhẵn bảo vệ dây và cải thiện tuổi thọ.
Hướng Dẫn Lựa Chọn
Bước 1 – Chọn kích thước con lăn → Dựa trên đường kính dây
Bước 2 – Xác nhận loại dây → Dây thép / tổng hợp
Bước 3 – Xác nhận hướng dây → Yêu cầu đa hướng
Bước 4 – Xác nhận yêu cầu tải trọng → Tham khảo SWL
Bước 5 – Xác nhận vị trí lắp đặt → Vị trí boong
Cần trợ giúp chọn kích thước hoặc tải trọng phù hợp? Liên hệ với chúng tôi để được hỗ trợ kỹ thuật.
Thuộc Tính Tùy Chỉnh
Cấu trúc bốn con lăn → Kiểm soát đa hướng
Thiết kế đã được FEA xác minh → Độ bền đáng tin cậy
SWL đã thử nghiệm → Hiệu suất đã được chứng minh
Ổ bạc → Quay trơn tru
Tùy chọn chống ăn mòn → Tuổi thọ kéo dài
Hướng Dẫn Yêu Cầu
Vui lòng cung cấp đường kính dây, loại dây, tải trọng yêu cầu, vị trí lắp đặt và yêu cầu chứng nhận.
Không chắc chắn mẫu nào phù hợp với tàu của bạn? Liên hệ với chúng tôi để được hỗ trợ lựa chọn kỹ thuật.
Cách Hoạt Động
Dây đi qua nhiều con lăn, phân bổ tải trọng và dẫn hướng trong khi giảm ma sát và mài mòn.
Ứng Dụng
Neo tàu | Hoạt động tàu kéo | Tàu hỗ trợ ngoài khơi | Dẫn hướng dây đa hướng
Chứng Nhận & Ưu Điểm
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Bản vẽ & Ảnh
Bản vẽ bố trí chung và ảnh sản phẩm có sẵn
Đặt Hàng
MOQ: 1 Đơn vị | Giao hàng: 30–60 ngày | Có sẵn tùy chỉnh
Câu Hỏi Thường Gặp
Q1: Tại sao lại sử dụng càng kéo bốn con lăn?
A: Để phân bổ tải trọng đa hướng và giảm mài mòn dây.
Q2: Độ bền được xác minh như thế nào?
A: Thông qua phân tích FEA và thử nghiệm tải trọng.
Q3: Con lăn có thể được tùy chỉnh không?
A: Có, có sẵn các tùy chọn thép không gỉ hoặc bảo vệ bằng vật liệu tổng hợp.
