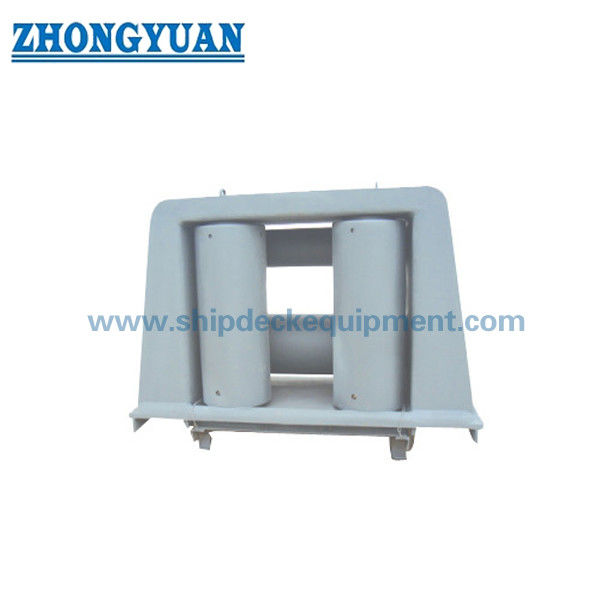

4-Roller Universal Fairlead cho tàu neo đậu | JIS F 2026-1980 Loại A
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn: | JIS F 2026-1980 | Kiểu: | Loại A |
|---|---|---|---|
| Đường kính con lăn: | 140 ~ 315mm | Cân nặng: | 187~1232kg |
| Nguyên vật liệu: | Thép C-Mn, Thép nhẹ, Thép không gỉ | Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Làm nổi bật: | JIS F 2026-80 bốn pa lăng fairleads,bốn pa lăng quăng,fairlead tời loại A |
||
Mô tả sản phẩm
4-Roller Universal Fairlead cho tàu neo đậu | JIS F 2026-1980 Loại A
Tổng quan sản phẩm
Loại fairlead JIS F 2026-1980 Loại A là loại fairlead ngang bốn con lăn, được sử dụng làm bộ dẫn hướng dây cáp trong các bố trí neo đậu tàu. Cấu hình bốn con lăn của nó kết hợp các con lăn dọc và ngang xung quanh lỗ mở dây cáp để dây neo có thể thay đổi hướng dẫn mà không bị cọ xát trực tiếp vào các cạnh boong cố định. Sản phẩm thường được lựa chọn cùng với bố trí neo đậu của tàu, đường kính dây cáp áp dụng, vị trí lắp đặt và cấu trúc boong hỗ trợ.
Theo JIS F 2026-1980, Loại A là dạng bốn con lăn; cùng một tiêu chuẩn cũng bao gồm các cấu hình Loại BR và Loại BL với các cách bố trí con lăn khác nhau. Đối với Loại A, các kích thước danh nghĩa từ 140 đến 315 tương ứng với đường kính dây cáp áp dụng từ 18 đến 42,5 mm. Tiêu chuẩn cũng quy định lịch trình vật liệu, chất lượng hình ảnh và hoạt động con lăn trơn tru. Tải trọng định mức, gia cố boong, hệ thống sơn phủ và phạm vi chứng nhận nên được xác nhận riêng theo thông số kỹ thuật dự án và bản vẽ tàu đã được phê duyệt.
Thông số kỹ thuật nhanh
• Loại sản phẩm: Fairlead đa năng 4 con lăn / fairlead với con lăn ngang → dùng để dẫn hướng dây neo qua các thay đổi về hướng dẫn ngang và dọc.
• Tiêu chuẩn và loại: JIS F 2026-1980 Loại A → cấu hình bốn con lăn được xác định bởi tiêu chuẩn Nhật Bản.
• Kích thước danh nghĩa: 140 / 160 / 180 / 200 / 250 / 315 → sử dụng ký hiệu tiêu chuẩn để lựa chọn; không mô tả phạm vi này là đường kính con lăn.
• Đường kính dây cáp áp dụng: 18 đến 42,5 mm → phạm vi tham khảo để lựa chọn kích thước ban đầu; khả năng tương thích dây cáp cuối cùng nên tuân theo kế hoạch neo đậu của tàu.
• Bố trí con lăn: 2 con lăn dọc + 2 con lăn ngang → cung cấp hướng dẫn tiếp xúc dây cáp bốn mặt xung quanh lỗ mở.
• Khối lượng tính toán tham khảo: 187 đến 1232 kg → khối lượng tham khảo cho Loại A; khối lượng sản xuất và vận chuyển cuối cùng nên được xác nhận từ bản vẽ sản xuất đã được phê duyệt.
• Cơ sở vật liệu tiêu chuẩn: khung thép kết cấu, con lăn thép / ống thép / thép đúc, chốt con lăn thép cacbon và bạc lót đồng thau → các cấp JIS cũ và bất kỳ loại tương đương hiện đại nào cần được xác nhận cho dự án.
• Cơ sở kiểm tra: tình trạng hình ảnh và quay con lăn thủ công trơn tru → cả hai đều là kiểm tra chất lượng rõ ràng trong JIS F 2026-1980.
Thông số kỹ thuật chính
Dữ liệu lựa chọn trang chính cho JIS F 2026-1980 Loại A. Kích thước tính bằng mm trừ khi có quy định khác. Kích thước danh nghĩa là ký hiệu sản phẩm tiêu chuẩn; nó không nên được trình bày dưới dạng đường kính con lăn.
| Danh nghĩa Kích thước |
B1 | D1 | H | L | L1 | Dây cáp Đường kính |
Lỗ mở (L × W) |
Khối lượng tham khảo kg |
| 140 | 355 | 140 | 480 | 515 | 805 | 18 | 148 × 195 | 187 |
| 160 | 405 | 160 | 515 | 570 | 890 | 22.4 | 150 × 200 | 277 |
| 180 | 455 | 180 | 560 | 620 | 960 | 25 | 150 × 199 | 387 |
| 200 | 505 | 200 | 590 | 675 | 1049 | 28 | 152 × 204 | 510 |
| 250 | 610 | 250 | 715 | 825 | 1303 | 35.5 | 199 × 253 | 900 |
| 315 | 715 | 300 | 870 | 980 | 1562 | 42.5 | 253 × 302 | 1232 |
Hướng dẫn lựa chọn & Yêu cầu
Bước 1: Xác nhận JIS F 2026-1980 Loại A và kích thước danh nghĩa cần thiết từ bản vẽ neo đậu tàu hoặc bản vẽ thay thế.
Bước 2: Xác nhận loại và đường kính dây cáp áp dụng. Đối với phạm vi Loại A tiêu chuẩn, đường kính dây cáp tham khảo là 18 đến 42,5 mm; cấu trúc dây cáp và hình học dẫn hướng thực tế cũng nên được kiểm tra.
Bước 3: Xác nhận cơ sở tải trọng dự án riêng biệt. Cung cấp SWL hoặc tải trọng thiết kế yêu cầu, MBL dây cáp nếu có liên quan, hướng tải trọng, cơ sở hệ số an toàn và bất kỳ nhận xét nào của tổ chức phân loại. Không coi MBL dây cáp hoặc kích thước dây cáp tham khảo là SWL của fairlead.
Bước 4: Xác nhận hình học lắp đặt, giao diện nền tảng / hàn, độ dày boong, gia cố cục bộ, khoảng hở cho việc quay con lăn và khả năng tiếp cận bảo trì. Cấu trúc hỗ trợ cuối cùng vẫn là một phần của thiết kế kết cấu tàu.
Bước 5: Xác nhận lịch trình vật liệu, các loại tương đương hiện đại có thể chấp nhận được cho các cấp JIS cũ, yêu cầu chốt và bạc lót con lăn, bố trí bôi trơn, chuẩn bị bề mặt và hệ thống sơn phủ.
Bước 6: Cung cấp số lượng, loại tàu, vị trí lắp đặt, yêu cầu của tổ chức phân loại, phạm vi kiểm tra, bản vẽ đã phê duyệt hoặc ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng yêu cầu.
Cấu trúc
Khung thép hàn | Hai con lăn dọc | Hai con lăn ngang | Chốt con lăn | Bạc lót đồng thau | Điểm bôi trơn mỡ | Lỗ mở dây cáp | Giao diện lắp đặt boong
Ưu điểm thiết kế / kỹ thuật / chất lượng
• Hướng dẫn con lăn bốn mặt → con lăn dọc và ngang dẫn hướng dây cáp xung quanh lỗ mở và giảm tiếp xúc trượt trực tiếp với các cạnh thép cố định.
• Dãy kích thước tiêu chuẩn hóa → sáu kích thước danh nghĩa cho phép fairlead khớp với bản vẽ bố trí tàu và đường kính dây cáp áp dụng.
• Bố trí chốt và bạc lót được xác định → lịch trình vật liệu JIS xác định chốt con lăn thép cacbon và bạc lót đồng thau, hỗ trợ giao diện quay có thể bảo trì.
• Hoạt động con lăn trơn tru như một yêu cầu chất lượng → tiêu chuẩn yêu cầu các bộ phận quay hoạt động trơn tru trong quá trình kiểm tra thủ công.
• Chất lượng hình ảnh được kiểm soát → fairlead hoàn thiện phải không có vết nứt và các khuyết tật khác gây hại cho dịch vụ, với bề mặt hoàn thiện thỏa đáng.
• Kỹ thuật lắp đặt vẫn là đặc thù của tàu → dẫn hướng dây cáp, gia cố boong, chi tiết hàn và truyền tải trọng nên được xác minh với xưởng đóng tàu hoặc kiến trúc sư hàng hải thay vì suy ra chỉ từ kích thước danh nghĩa.
Thuộc tính tùy chỉnh
• Tiêu chuẩn: JIS F 2026-1980 → tiêu chuẩn Nhật Bản cho fairlead có con lăn ngang.
• Loại: Loại A → cấu hình bốn con lăn; Loại BR và Loại BL là các cấu hình riêng biệt theo cùng tiêu chuẩn.
• Kích thước danh nghĩa: 140 / 160 / 180 / 200 / 250 / 315 → ký hiệu tiêu chuẩn được sử dụng để lựa chọn sản phẩm.
• Dây cáp áp dụng: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → giá trị tham khảo liên quan đến sáu kích thước danh nghĩa.
• Khối lượng tính toán tham khảo: 187 / 277 / 387 / 510 / 900 / 1232 kg → chỉ tham khảo; khối lượng sản xuất cuối cùng nên được xác nhận từ bản vẽ đã phê duyệt.
• Cơ sở vật liệu tiêu chuẩn: lịch trình vật liệu cũ của JIS → khung, con lăn, chốt và bạc lót sử dụng các nhóm vật liệu được chỉ định khác nhau; các loại tương đương hiện đại cần được xác nhận.
• Bố trí bạc lót / bôi trơn: Bạc lót đồng thau có cung cấp bôi trơn bằng mỡ → đảm bảo khả năng tiếp cận để kiểm tra và bôi trơn.
• SWL / Tải trọng thiết kế: Sẽ được xác nhận → không nên suy ra SWL sản phẩm từ đường kính dây cáp áp dụng hoặc kích thước danh nghĩa.
• Bảo vệ bề mặt: Theo thông số kỹ thuật dự án → phun cát, sơn hàng hải, mạ kẽm hoặc các hệ thống khác là các tùy chọn cung cấp riêng cho dự án, không phải yêu cầu JIS tự động.
• Chứng nhận: Theo yêu cầu dự án → sự tham gia của lớp, khả năng truy xuất nguồn gốc vật liệu và phạm vi chứng kiến phụ thuộc vào đơn đặt hàng và quy trình phê duyệt.
Cách hoạt động
Dây neo tiếp cận Fairlead → Dây tiếp xúc với Con lăn Dọc / Ngang Tương ứng → Con lăn quay để giảm tiếp xúc trượt → Hướng dây thay đổi qua lỗ mở → Tải trọng kết quả truyền qua khung Fairlead đến cấu trúc boong hỗ trợ
Ứng dụng
Trạm neo tàu | Vị trí dẫn dây mũi / lái | Dẫn hướng dây ở mép boong | Định tuyến dây từ tời đến Fairlead | Dự án đóng mới | Thay thế Fairlead JIS F 2026 Loại A hiện có | Dẫn hướng dây kéo được chỉ định trong dự án
Chứng nhận & Ưu điểm
Phạm vi kiểm tra và chứng nhận nên được xác nhận trước khi báo giá. Chứng chỉ vật liệu, hồ sơ kiểm tra của nhà sản xuất, kiểm tra kích thước, kiểm tra hoạt động con lăn và sự có mặt của tổ chức phân loại có thể được sắp xếp theo yêu cầu dự án và phạm vi đặt hàng.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất.

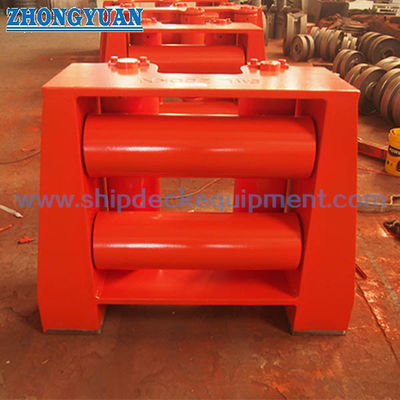

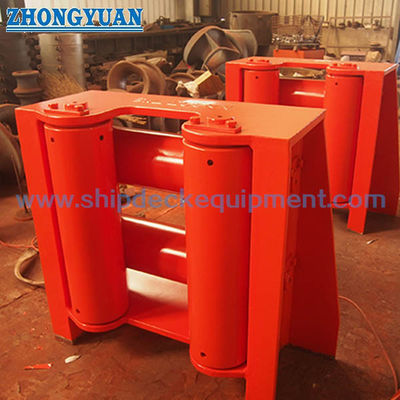

Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Loại A có nghĩa là gì trong JIS F 2026-1980?
A1: Loại A là cấu hình bốn con lăn theo JIS F 2026-1980. Tiêu chuẩn cũng bao gồm các bố trí Loại BR và Loại BL. Do đó, loại chính xác nên được lấy từ bản vẽ tàu thay vì chỉ chọn theo số lượng con lăn.
Q2: Phạm vi 140–315 có nghĩa là đường kính con lăn không?
A2: Không. Đó là ký hiệu kích thước danh nghĩa của JIS. Đối với Loại A, sáu kích thước danh nghĩa tương ứng với đường kính dây cáp áp dụng từ 18 đến 42,5 mm và với các kích thước khung, lỗ mở và con lăn khác nhau.
Q3: Có thể xác định SWL từ bảng kích thước này không?
A3: Không. Bảng kích thước và đường kính dây cáp áp dụng không nên được chuyển đổi trực tiếp thành SWL sản phẩm. SWL hoặc tải trọng thiết kế yêu cầu, MBL dây cáp, hướng dẫn hướng và yêu cầu gia cố boong và lớp nên được xác nhận từ cơ sở thiết kế dự án.
