Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | DIN81906-1999 (Con lăn), DIN 81907-1997; Tiêu chuẩn Đức | Kiểu: | Con lăn dạng B trên bệ côn |
|---|---|---|---|
| Đường kính con lăn: | 160 ~ 560mm | Con lăn số: | Máy cuộn đơn |
| Trọng lượng cuộn: | 12~580kg | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang dạng nốt |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵ | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, v.v. |
| Làm nổi bật: | DIN 81907 đúc lăn chân đệm Fairlead |
||
Mô tả sản phẩm
Ống dẫn dây dạng nón | DIN 81907 Loại B, 80–320 kN
Tổng quan sản phẩm

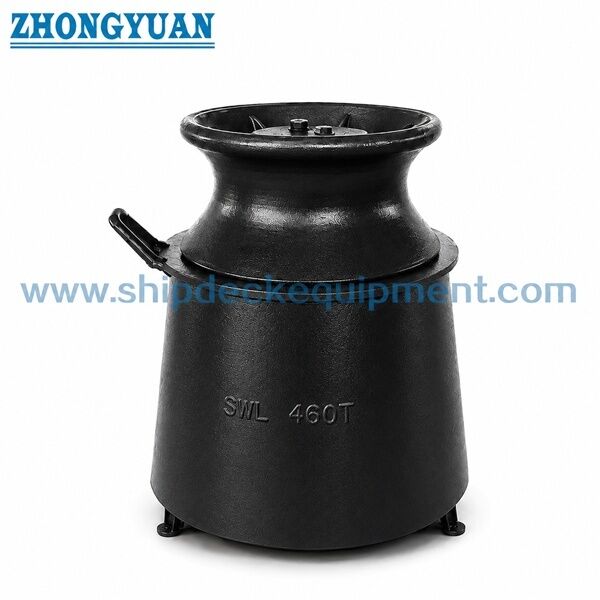

Ống dẫn dây dạng nón DIN 81907 Loại B là một cụm con lăn dọc đơn được lắp trên bệ dạng nón. Nó được sử dụng để dẫn hướng dây neo và dây kéo ở độ cao boong tàu, giúp dây đổi hướng mà không bị trượt liên tục trên cạnh cố định. Con lăn quay và bề mặt tiếp xúc với dây trơn giúp giảm mài mòn cục bộ đồng thời giữ cho dây không bị vướng vào cấu trúc boong gần đó.
Loại B là cấu hình bệ dạng nón và khác với cấu hình bệ dạng trụ Loại A. Dựa trên bảng thông số được cung cấp, Loại B có sẵn với các số danh định 8, 12, 20 và 32 với các giá trị SWL (Tải trọng làm việc an toàn) từ 80 đến 320 kN và nhiều tùy chọn chiều cao bệ. Việc lựa chọn cần xem xét loại và đường kính dây, MBL (Tải trọng phá hủy tối thiểu) của dây, hướng dẫn dây, chiều cao bệ, hình dạng móng, gia cố boong, chi tiết hàn, vật liệu con lăn, cụm ổ trục hoặc bạc lót, bôi trơn, hệ thống sơn phủ và phạm vi kiểm tra theo yêu cầu của đăng kiểm.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Ống dẫn dây bệ đơn → dẫn và đổi hướng dây neo hoặc dây kéo ở vị trí boong cao.
- Tiêu chuẩn và loại: DIN 81907:1997-12 Loại B → cấu hình bệ dạng nón; DIN Media liệt kê phiên bản này là tiêu chuẩn ống dẫn dây neo dạng bệ hiện hành.
- Tiêu chuẩn con lăn tham chiếu: DIN 81906:1999-05 → tham chiếu DIN hiện hành cho dòng con lăn kéo/bệ tương ứng.
- Phạm vi danh định Loại B: 8 / 12 / 20 / 32 → các số danh định nhỏ hơn 1 / 2 / 3 / 5 trong bảng được cung cấp thuộc về Loại A, không phải trang này.
- Phạm vi SWL: 80 đến 320 kN → phù hợp với SWL từ bảng được cung cấp; đây không phải là MBL của dây và không phải là định mức nâng.
- Tùy chọn chiều cao bệ: 800 đến 1400 mm tùy thuộc vào số danh định → cho phép tâm con lăn khớp với boong tàu và bố trí dẫn dây.
- Tùy chọn vật liệu: bệ thép với vật liệu con lăn theo đơn đặt hàng → thép đúc chính xác, gang cầu, thép không gỉ, trục, bạc lót và vật liệu ổ trục cần được xác nhận.
- Xử lý bề mặt: phun cát Sa 2.5 + một lớp sơn lót epoxy tại nhà máy làm tham chiếu → lớp sơn hoàn thiện, mạ kẽm hoặc hoàn thiện thép không gỉ đánh bóng sẽ tuân theo đặc điểm kỹ thuật dự án đã được phê duyệt.
Thông số kỹ thuật chính
| Danh định Số. |
SWL kN |
h Loại A |
h Loại B |
a | b | C | d1x S1 | d2 | d3 士1 |
d4 | d5 | f |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 X 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 X 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 X 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 X 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 X 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 X 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 X 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 X 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
| Loại | l1 | l2 +1 -0.3 |
l3 | l4 | l5 | l6 ≈ Loại A |
l6 ≈ Loại B |
r | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
Hướng dẫn lựa chọn & yêu cầu
Bước 1: Xác nhận DIN 81907 Loại B và chọn số danh định 8, 12, 20 hoặc 32 theo SWL lắp đặt yêu cầu và bố trí neo tàu.
Bước 2: Xác nhận chiều cao bệ h và độ cao tâm dây yêu cầu để con lăn thẳng hàng với đường đi của dây vào và ra.
Bước 3: Cung cấp loại dây, đường kính dây, MBL của dây, góc dẫn dây dự kiến và nhiệm vụ neo/kéo dự định; việc sử dụng để kéo phải được xác nhận riêng bởi thiết kế tàu đã được phê duyệt.
Bước 4: Xác nhận vật liệu con lăn, bệ, trục, bạc lót hoặc ổ trục, bôi trơn và các yêu cầu về vật liệu, bao gồm vật liệu thép không gỉ hoặc vật liệu cho nhiệt độ thấp nếu có.
Bước 5: Xác nhận kích thước móng, gia cố boong, chi tiết hàn, hướng tải, hệ thống sơn phủ, phương pháp kiểm tra và yêu cầu của cơ quan đăng kiểm.
Bước 6: Cung cấp số lượng, điểm giao hàng, thời gian giao hàng yêu cầu, loại tàu, bản vẽ lắp đặt và ảnh tham khảo nếu có.
Cấu trúc
Con lăn dọc DIN 81906 | Cụm trục và bạc lót / ổ trục con lăn | Bệ dạng nón Loại B | Giao diện móng hàn trên boong | Bề mặt tiếp xúc dây trơn | Điểm bôi trơn và bảo trì | Sơn lót tại nhà máy hoặc xử lý bề mặt theo chỉ định
Ưu điểm về con lăn, móng & kỹ thuật
- Bệ dạng nón Loại B cung cấp diện tích hỗ trợ phía dưới rộng hơn cho các vị trí con lăn cao và được chọn khi bố trí tàu yêu cầu bệ côn thay vì cấu trúc bệ dạng trụ Loại A.
- Con lăn dọc nâng cao thay đổi hướng ngang của dây đồng thời giúp giữ dây tránh xa các cạnh boong, cấu trúc lan can và các phụ kiện gần đó.
- Con lăn quay tự do làm giảm ma sát trượt trên bề mặt tiếp xúc; việc căn chỉnh trục, lắp bạc lót hoặc ổ trục, bôi trơn và khả năng tiếp cận bảo trì cần được kiểm soát trong quá trình sản xuất và sử dụng.
- Nhiều kết hợp chiều cao bệ cho phép tâm con lăn được phối hợp với bố cục boong thực tế, nhưng chiều cao phải được chọn cùng với góc dây và bố trí neo xung quanh.
- Đế bệ truyền phản lực của ống dẫn dây vào kết cấu tàu; móng boong, gia cố, chi tiết hàn và hướng tải cho phép cần được xem xét bởi nhà máy đóng tàu hoặc văn phòng thiết kế.
- Đánh giá FEA, thử tải, NDT, khả năng truy xuất nguồn gốc vật liệu và giám sát của đăng kiểm có thể được sắp xếp khi được chỉ định trong kế hoạch kiểm tra dự án và phạm vi đặt hàng đã thỏa thuận.
Thuộc tính tùy chỉnh
- Tiêu chuẩn: DIN 81907:1997-12 → phiên bản DIN hiện hành cho ống dẫn dây neo dạng bệ.
- Loại: Bệ dạng nón Loại B → khác với cấu hình bệ dạng trụ Loại A.
- Số danh định: 8 / 12 / 20 / 32 → phạm vi Loại B được xác định trong bảng kích thước được cung cấp.
- SWL: 80 / 120 / 200 / 320 kN → định mức lắp đặt được sử dụng để lựa chọn; không thay thế bằng MBL của dây hoặc khả năng nâng.
- Tiêu chuẩn con lăn: DIN 81906:1999-05 → kích thước và vật liệu con lăn chính xác cần được xác nhận theo số danh định và bản vẽ đã được phê duyệt.
- Lắp đặt: Móng hàn trên boong → vị trí đặt bệ, gia cố boong, chuẩn bị mối hàn và hướng tải yêu cầu xem xét bản vẽ.
- Vật liệu: Sẽ được xác nhận theo từng bộ phận → bệ, con lăn, trục, bạc lót / ổ trục và các yêu cầu về nhiệt độ thấp có thể sử dụng các thông số kỹ thuật vật liệu khác nhau.
- Xử lý bề mặt: Phun cát Sa 2.5 + sơn lót epoxy tại nhà máy làm tham chiếu → lớp sơn hoàn thiện, mạ kẽm hoặc hoàn thiện thép không gỉ tuân theo yêu cầu dự án.
- Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → chứng chỉ đăng kiểm, chứng chỉ nhà sản xuất, chứng chỉ vật liệu, NDT hoặc thử nghiệm có giám sát phải được thỏa thuận trước khi báo giá.
Cách hoạt động
Dây neo hoặc dây kéo tiếp cận ống dẫn dây dạng bệ → Dây tiếp xúc với con lăn dọc → Con lăn quay và đổi hướng dây ở độ cao boong yêu cầu → Phản lực được truyền qua bệ dạng nón đến móng boong được gia cố → Con lăn, trục, hệ thống bôi trơn, mối hàn và lớp sơn phủ được kiểm tra trong quá trình sử dụng.
Ứng dụng
Tàu biển | Tàu sông | Tàu kéo | Tàu công trình | Tàu chở hàng | Trạm neo và kéo | Vị trí định tuyến dây trên boong cao | Dự án đóng mới và thay thế | Vị trí dẫn dây kéo đã được phê duyệt khi được chỉ định bởi thiết kế tàu
Chứng nhận & Ưu điểm
Chứng chỉ và tài liệu kiểm tra có thể được sắp xếp theo yêu cầu dự án, khả năng truy xuất nguồn gốc vật liệu đã thỏa thuận, phạm vi thử nghiệm và quy trình phê duyệt của cơ quan đăng kiểm.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất.
Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Sự khác biệt giữa DIN 81907 Loại A và Loại B là gì?
A1: Loại A sử dụng bệ dạng trụ và bao gồm phạm vi danh định rộng hơn được hiển thị trong bảng được cung cấp. Loại B sử dụng bệ dạng nón và, đối với trang này, giới hạn ở các số danh định 8, 12, 20 và 32 với các kết hợp chiều cao bệ cao hơn.
Q2: Giá trị SWL từ 80 đến 320 kN có thể được sử dụng làm MBL của dây hoặc khả năng nâng không?
A2: Không. Các giá trị này là các số SWL lắp đặt từ bảng DIN 81907 được cung cấp. MBL của dây, tải trọng vận hành, góc dẫn dây, hệ số an toàn, móng boong và phê duyệt dự án phải được kiểm tra riêng. Ống dẫn dây không phải là sản phẩm nâng.
Q3: Cần thông tin gì trước khi báo giá?
A3: Xác nhận số danh định Loại B, SWL, chiều cao bệ, loại và đường kính dây, MBL của dây, hướng dây, loại tàu, vật liệu cho từng bộ phận, yêu cầu bạc lót hoặc ổ trục, bôi trơn, xử lý bề mặt, bản vẽ móng boong, phạm vi chứng chỉ, số lượng, điểm đến và thời gian giao hàng yêu cầu.
