Con lăn dẫn hướng neo đậu biển loại mở | NS 2585 Con lăn đơn bằng thép đúc

Máy lăn hướng dẫn biển để đậu tàu.

Tổng quan sản phẩm

NS 2585 con lăn hướng dẫn tàu là một con lăn tiếp xúc được sử dụng để hướng dẫn đường đậu và thay đổi hướng dẫn của nó ở vị trí dẫn đường dây trên tàu.Nó thường được mô tả trong danh mục thiết bị hàng hải như một con lăn hướng dẫnChọn nên dựa trên kích thước cuộn, loại dây thừng và đường kính, hình học dẫn dây thừng, sắp xếp trục / hỗ trợ,không gian lắp đặt và bản vẽ đậu tàu.

Các bảng tham chiếu công khai NS 2585 luôn cho thấy kích thước cuộn danh nghĩa từ 150 đến 450 mm và khối lượng tham chiếu từ khoảng 24,8 đến 310 kg.Bảng đường kính dây chuyền được cung cấp bao gồm dây chuyền sợi tổng hợp, một loại dây thừng bằng sợi tự nhiên và các cấu trúc dây thép thép 6 × 24 và 6 × 37 với độ bền kéo 1550 N / mm2.Chúng không được chuyển đổi trực tiếp thành sản phẩm SWL, MBL, tải ngắt, tải tham chiếu hoặc tải thử nghiệm mà không có cơ sở tải dự án tiêu chuẩn / được phê duyệt được kiểm soát.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Đạo chỉ đường thủy đơn cuộn / cuộn cong → cung cấp một điểm xoay dây xác định trong một sắp xếp neo tàu.

• Tiêu chuẩn tham chiếu: NS 2585 → sử dụng khi bản vẽ tàu, thông số kỹ thuật của chủ sở hữu hoặc yêu cầu thay thế yêu cầu cấu hình cuộn dẫn đường này.

• Phạm vi kích thước cuộn: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → bảy kích thước tham chiếu để phù hợp với kích thước dây thừng và hình học lắp đặt.

• Các loại dây có thể áp dụng: dây cáp sợi tổng hợp, dây cáp sợi tự nhiên và dây cáp thép 6 × 24 / 6 × 37 → đường kính tham chiếu tối đa phụ thuộc vào loại dây và cấu trúc.

• Cơ sở dây thép thép: 1550 N/mm2 độ bền kéo trong bảng tham chiếu được cung cấp → không áp dụng các giới hạn đường kính tương tự tự động cho các loại dây thép hoặc cấu trúc khác.

• Khối lượng tham chiếu: 24,8 ≈ 310 kg → hữu ích cho việc báo giá, đóng gói và xử lý xem xét; khối lượng sản xuất / vận chuyển cuối cùng nên tuân theo bản vẽ sản xuất được phê duyệt.

• Các lựa chọn vật liệu dự án: thép đúc, sắt đúc / sắt nodular,Thép carbon hoặc các biến thể thép không gỉ có thể được xem xét theo bản vẽ được phê duyệt → chỉ định NS 2585 không nên được sử dụng để giả định chất lượng vật liệu.

• Bảo vệ bề mặt: lớp phủ biển, trang trí, ốp galvanizing,kết thúc không gỉ đánh bóng hoặc xử lý khác được chỉ định trong dự án → hệ thống cuối cùng phải tuân theo đặc điểm kỹ thuật lớp phủ và bảo vệ ăn mòn.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận NS 2585 và kích thước cuộn yêu cầu từ bản vẽ đậu tàu hoặc kích thước thay thế hiện có.

Bước 2: Xác nhận loại dây thừng và đường kính. Đối với dây thép, cũng cung cấp cấu trúc như 6 × 24 hoặc 6 × 37 và độ bền kéo nếu được chỉ định.

Bước 3: Xác nhận cơ sở tải dự án riêng biệt: yêu cầu SWL / tải thiết kế, dây thừng MBL nếu có liên quan, góc dẫn đường và hướng tải.

Bước 4: Xác nhận giao diện cung cấp và lắp đặt: chỉ có cuộn hoặc lắp ráp cuộn dẫn đường hoàn chỉnh, chi tiết trục / chân, đường khoan, vỏ hoặc bố trí vòng bi, hình học hỗ trợ / chân,khoảng trống bảo trì có sẵn và cấu trúc sàn / vòm.

Bước 5: Xác nhận chất lượng vật liệu, hình thức sản xuất, sắp xếp bôi trơn, môi trường ăn mòn, chuẩn bị bề mặt, hệ thống lớp phủ và yêu cầu kiểm tra / chứng chỉ.

Bước 6: Cung cấp số lượng, loại tàu, vị trí lắp đặt, yêu cầu của công ty phân loại, bản vẽ hoặc ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng cần thiết.

Cấu trúc

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

Bề mặt cuộn, lựa chọn và lợi thế kỹ thuật

• Điểm xoay một cuộn → cung cấp một vị trí xác định để thay đổi hướng dẫn của đường mooring mà không buộc dây qua một cạnh thép sắc nét cố định.

• Bề mặt liên lạc dây thừng mượt mà → chế biến / hoàn thiện khu vực tiếp xúc là quan trọng để hạn chế mài mòn địa phương và tránh sự bất thường bề mặt có thể làm hỏng dây thừng.

• Bảy loạt tham chiếu kích thước → kích thước cuộn 150 ∼ 450 mm cho phép hướng dẫn dây chuyền được phù hợp với đường kính dây chuyền và hình học lắp đặt khác nhau thay vì sử dụng một kích thước cho tất cả các sắp xếp.

• Chọn theo loại dây → các tham chiếu dây cáp sợi tổng hợp, sợi tự nhiên và thép được giữ riêng biệt để đường kính dây không bị nhầm lẫn với chỉ số tải sản phẩm.

• Kiểm soát phù hợp thay thế → kích thước cuộn, D1 / H, kích thước lỗ / trục,Đồ học hỗ trợ và không gian lắp đặt có sẵn nên được kiểm tra so với bố trí bình hiện có trước khi chế tạo.

• Kiểm soát xây dựng cụ thể cho dự án → vật liệu, vỏ / chi tiết vòng bi,bôi trơn và lớp phủ nên tuân theo bản vẽ và thông số kỹ thuật mua được phê duyệt thay vì được suy luận từ chỉ định NS 2585 một mình.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn tham chiếu: NS 2585 → tham chiếu hướng dẫn / cuộn cuộn sử dụng cho các thiết bị dẫn dây trên tàu.

• Cấu hình: Một con lăn → một con lăn quay liên lạc dây thừng.

• Kích thước cuộn: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → chọn theo thông tin dây thừng và sắp xếp bình.

• Sợi dây áp dụng: Sợi tổng hợp / sợi tự nhiên / dây thép → đường kính tham chiếu tối đa khác nhau tùy theo loại dây thừng và cấu trúc dây thừng.

• Đề xuất dây thép thép: 6 × 24 và 6 × 37 ở 1550 N / mm 2 → xây dựng hoặc chất lượng thay thế cần xác nhận riêng biệt.

• Trọng lượng tham chiếu: 24, 8 / 49, 3 / 92 / 127 / 168 / 252, 5 / 310 kg → không có tải trọng.

• SWL / Design Load: Để xác nhận → các danh mục công khai NS 2585 sử dụng thuật ngữ tải không nhất quán, do đó định nghĩa tải dự án phải được xác minh trước khi báo giá hoặc phát hành trang dữ liệu.

• Vật liệu: Đặc biệt cho dự án → thép đúc, thép đúc / sắt nodular, thép carbon hoặc thép không gỉ chỉ khi được xác nhận bằng bản vẽ và thông số kỹ thuật mua đã được phê duyệt.

• Bảo vệ bề mặt: đặc biệt cho dự án → lớp phủ biển, trang trí, mạ, hoàn thiện đánh bóng hoặc hệ thống cụ thể khác.

• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu của dự án → khả năng truy xuất nguồn gốc vật liệu, kiểm tra nhà sản xuất và tham dự xã hội phân loại tùy thuộc vào phạm vi đặt hàng.

Làm thế nào nó hoạt động

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

Ứng dụng

Các trạm đậu tàu. Các bộ phận lắp ráp. Các vị trí xoắn / dẫn đường. Sự sắp xếp dẫn đường dây trên boong. Các vị trí dẫn đường dây thép.

Chứng chỉ và lợi thế

Phạm vi kiểm tra và chứng nhận nên được xác nhận trước khi báo giá.Kiểm tra luân phiên và tham dự xã hội phân loại có thể được sắp xếp theo yêu cầu của dự án, kế hoạch kiểm tra đã được phê duyệt và phạm vi lệnh.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

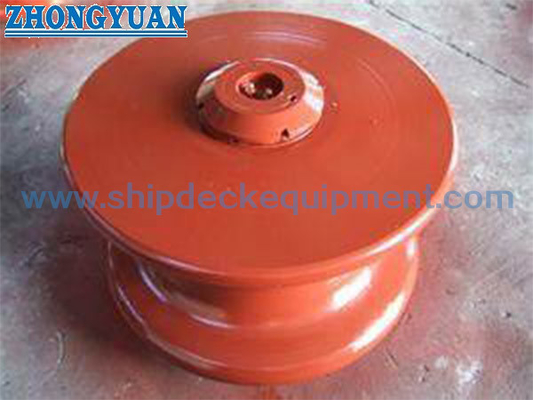

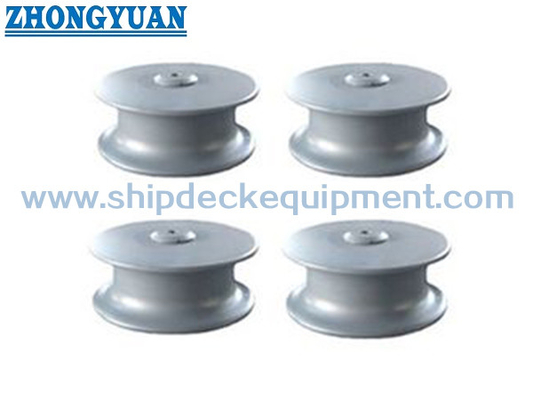

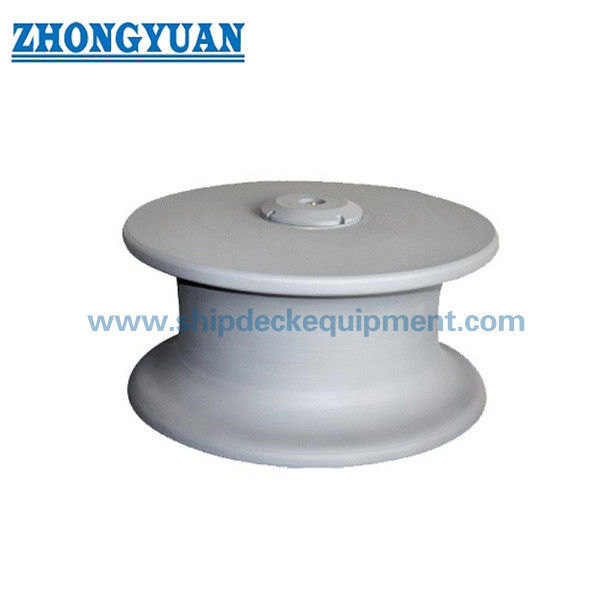

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn đúng kích thước cuộn NS 2585?

A1: Chọn kích thước cuộn từ tàu vẽ cùng với loại dây thừng và đường kính, hướng dẫn dây thừng, sắp xếp trục / hỗ trợ và không gian lắp đặt có sẵn.đo lường con lăn hiện có, lỗ / trục và giao diện hỗ trợ thay vì chọn từ đường kính cuộn một mình.

Q2: Có thể sử dụng đường kính dây thừng áp dụng như SWL fairlead hoặc tải ngắt không?

A2: Không. Các giá trị đường kính dây thừng là tham chiếu lựa chọn.tải trọng phá vỡ hoặc tải trọng thiết kế phải được xác nhận từ tiêu chuẩn được kiểm soát, bản vẽ dự án được phê duyệt hoặc thông số kỹ thuật tải người mua.

Q3: Những thông tin nào được yêu cầu trước khi báo giá hoặc sản xuất thay thế?

A3: Cung cấp kích thước NS 2585, loại dây thừng và đường kính, cơ sở tải dự án yêu cầu, kích thước cuộn và trục / lỗ, bố trí hỗ trợ hoặc chân đệm, vật liệu, lớp phủ,Yêu cầu về chứng chỉ / kiểm tra, số lượng, bản vẽ lắp đặt tàu hoặc ảnh, điểm đến và thời gian giao hàng yêu cầu.r đường kính, loại dây thừng và đường kính, chất lượng vật liệu, xử lý bề mặt, phạm vi cung cấp, yêu cầu chứng chỉ,số lượng, bản vẽ lắp đặt hoặc ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng cần thiết.
