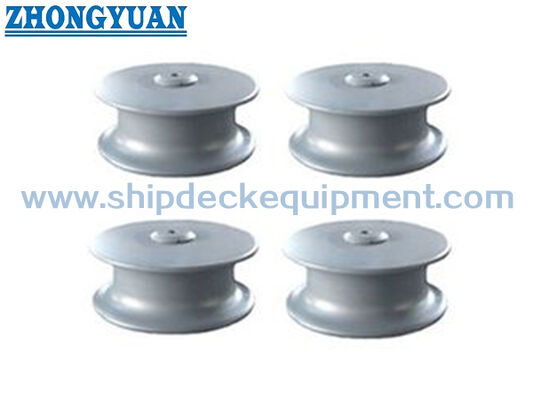

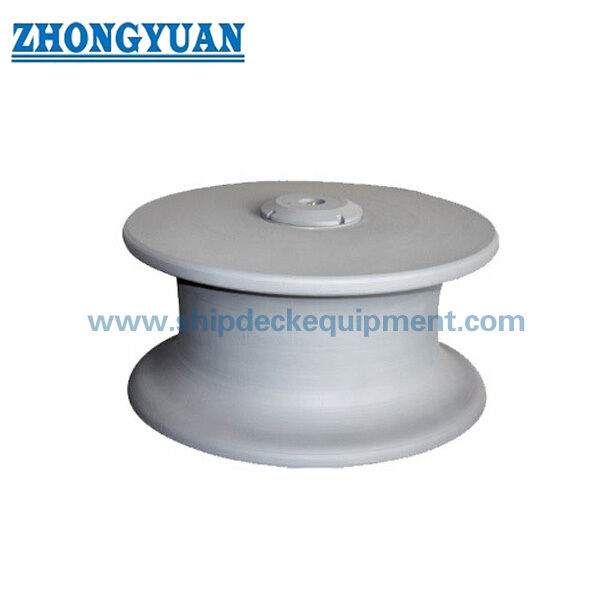

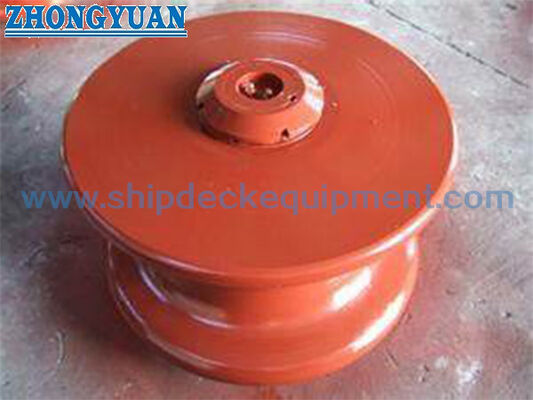

Con lăn dẫn hướng neo đậu biển loại mở | NS 2585 Con lăn đơn bằng thép đúc

Loại mở Marine Mooring Guide Roller.

Tổng quan sản phẩm

NS 2585 là một bộ phận chỉ dẫn dẫn đường dẫn tàu biển loại mở được sử dụng để hướng dẫn dây buộc và điều chỉnh hướng dây tại các trạm buộc tàu.Nó thường được chọn theo đường kính cuộn, loại dây thừng áp dụng, sắp xếp đậu tàu, góc dẫn dây thừng, và hỗ trợ hoặc cấu trúc lắp đặt fairlead được hiển thị trên bản vẽ dự án.

Trang này tập trung vào phạm vi cuộn NS 2585 từ đường kính cuộn 150 mm đến 450 mm. Cuộn cung cấp một bề mặt liên lạc dây chuyền mịn cho dây chuyền sợi tổng hợp, dây chuyền Malina,và các ứng dụng dây thép được liệt kê trong bảng tham số được cung cấpĐộ kính dây thừng áp dụng tối đa chỉ là tham chiếu lựa chọn và không nên được coi là sản phẩm SWL, MBL, tải vỡ dây thừng hoặc tải thử nghiệm.

Thông số kỹ thuật nhanh

• Loại sản phẩm: loại mở cuộn dẫn đường đậu đơn → được sử dụng như một thành phần cuộn fairlead / warping cho điều khiển hướng dây đậu tàu.
• Tiêu chuẩn tham chiếu: NS 2585 → được sử dụng khi các thông số kỹ thuật thiết kế hoặc mua tàu yêu cầu kích thước cuộn NS 2585.
• Phạm vi đường kính con lăn: 150×450 mm → bao gồm các sắp xếp con lăn hướng dẫn tàu nhỏ đến trung bình trong bảng cung cấp.
• Các loại dây có thể áp dụng: dây cáp sợi tổng hợp, dây cáp Malina và dây thép 1550 N/mm2 → chọn con lăn theo loại dây và đường kính dây cáp tối đa có thể áp dụng.
• Phạm vi trọng lượng cuộn: 24,8 ≈ 310 kg → hữu ích cho việc xử lý kế hoạch, đóng gói, ước tính vận chuyển và chuẩn bị lắp đặt.
• Tùy chọn vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc hoặc sắt đúc nốt → Chất lượng cuối cùng và hình thức sản xuất nên được xác nhận trước khi báo giá.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer, mạ, đánh bóng hoặc hoàn thiện tùy chỉnh → hệ thống cuối cùng nên tuân theo thông số kỹ thuật lớp phủ bình.
• Phạm vi cung cấp: con lăn tiêu chuẩn hoặc sắp xếp tùy chỉnh → trục, đứng, chân đệm, chi tiết vòng bi / vỏ, và giao diện lắp đặt nên được xác nhận bằng bản vẽ khi cần thiết.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận tiêu chuẩn và loại sản phẩm yêu cầu: NS 2585 loại mở cuộn dẫn đường đậu đơn.

Bước 2: Xác nhận đường kính cuộn D từ 150 đến 450 mm theo bản vẽ tàu, loại dây và đường kính dây tối đa áp dụng.

Bước 3: Xác nhận thông tin dây thừng: dây thừng sợi tổng hợp, dây thừng Malina hoặc dây thép thép; đối với dây thép thép, xác nhận cấu trúc như 6 × 24 hoặc 6 × 37 và độ bền nếu được chỉ định.

Bước 4: Xác nhận phạm vi cung cấp: chỉ có cuộn, cuộn với trục, cuộn với giá đỡ / chân đệm hoặc lắp ráp fairlead hoàn chỉnh nếu cần thiết.

Bước 5: Xác nhận vật liệu, xử lý bề mặt, phạm vi chứng chỉ, yêu cầu kiểm tra và liệu có yêu cầu kích thước tùy chỉnh hay không.

Bước 6: Cung cấp số lượng, loại thùng ứng dụng, vị trí lắp đặt, bản vẽ hoặc ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng cần thiết.

Cấu trúc

Cơ thể con lăn bằng thép đúc. Sự sắp xếp con lăn đơn kiểu mở. Bề mặt liên lạc dây thừng mượt mà. Giao diện giữa lỗ / trục. Giao diện hỗ trợ Fairlead được xác nhận.mịn, hoặc xử lý bề mặt cụ thể

Bề mặt cuộn, lựa chọn và lợi thế kỹ thuật

• Sự sắp xếp cuộn đơn là phù hợp khi dây buộc cần một điểm biến đổi xác định hoặc thay đổi hướng dây trong một sự sắp xếp fairlead.
• Bề mặt liên lạc dây thừng mịn giúp giảm trầy xước địa phương sắc nét so với các cạnh thép cố định, đặc biệt là khi góc dẫn dây thừng thay đổi trong hoạt động đậu.
• Phạm vi đường kính cuộn 150 ∼ 450 mm cho phép lựa chọn theo loại dây và đường kính dây thay vì sử dụng một cuộn lớn cho tất cả các điều kiện dây.
• Bảng riêng biệt cho dây cáp sợi tổng hợp, dây cáp Malina và dây thép thép giúp tránh trộn sự lựa chọn đường kính dây với chỉ số tải sản phẩm.
• Các tùy chọn vật liệu được cung cấp cho phép cuộn được phù hợp với yêu cầu ăn mòn, mòn và kiểm tra lớp dự án; chất lượng vật liệu cuối cùng nên được xác nhận trước khi sản xuất.
• Điều trị bề mặt có thể được lựa chọn cho thực hành xưởng đóng tàu, bao gồm trang trí trang trí cho lớp phủ sau đó, kết thúc kẽm, bề mặt thép không gỉ được đánh bóng hoặc hệ thống lớp phủ cụ thể cho dự án.
• Đối với các dự án thay thế, đường kính cuộn hiện có, kích thước lỗ / trục, sắp xếp hỗ trợ và không gian lắp đặt có sẵn nên được kiểm tra trước khi báo giá.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: NS 2585 → sử dụng khi xưởng đóng tàu, chủ sở hữu hoặc bản vẽ tàu chỉ định kích thước NS 2585 fairlead / warping roller.
• Loại: Loại mở cuộn đơn → phù hợp với các sắp xếp fairlead, nơi hướng dây được điều khiển bởi một cuộn phơi bày.
• Chuyên đường cuộn: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → chọn theo đường kính dây thừng, bố cục tàu và bản vẽ dự án.
• Thừng áp dụng: sợi tổng hợp, Malina và dây thép → đường kính dây thép tối đa phụ thuộc vào loại dây thừng và cấu trúc dây thép.
• Vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc hoặc sắt đúc nốt → chất lượng vật liệu cuối cùng, yêu cầu đúc hoặc phương pháp sản xuất phải được xác nhận.
• Phương pháp xử lý bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer, mạ, đánh bóng hoặc tùy chỉnh → kết thúc cuối cùng tuân theo nhu cầu sơn bình và bảo vệ ăn mòn.
• Phạm vi cung cấp: chỉ có cuộn / cuộn với trục / cuộn với giá đỡ / lắp ráp fairlead hoàn chỉnh → phải được xác nhận trước khi báo giá.
• Yêu cầu về chứng chỉ: có sẵn theo yêu cầu của dự án → kiểm tra lớp, khả năng truy xuất nguồn gốc vật liệu và phạm vi chứng chỉ của nhà sản xuất nên được xác nhận trước khi đặt hàng.

Làm thế nào nó hoạt động

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type, góc dẫn, và bố trí đậu tàu

Ứng dụng

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

Chứng chỉ và lợi thế

Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn đường kính cuộn NS 2585 chính xác?

A1: Chọn đường kính cuộn theo bản vẽ tàu, loại dây, đường kính dây áp dụng tối đa, hướng dẫn dây và sắp xếp hỗ trợ fairlead có sẵn.Bảng 150×450 mm cung cấp tham chiếu lựa chọn chính cho báo giá và bản vẽ trang web.

Q2: Có thể sử dụng đường kính dây thừng áp dụng tối đa như sản phẩm SWL hoặc MBL không?

A2: Không. Bảng cung cấp cung cấp đường kính dây thừng áp dụng tối đa cho các loại dây thừng khác nhau. Nó không nên chuyển đổi trực tiếp thành sản phẩm SWL, MBL, tải vỡ, tải tham chiếu,hoặc tải thử nghiệm mà không có cơ sở thiết kế dự án và phê duyệt lớp.

Q3: Những thông tin nào cần thiết trước khi báo giá?

A3: Xác nhận NS 2585, đường kính cuộn, loại dây thừng và đường kính, chất lượng vật liệu, xử lý bề mặt, phạm vi cung cấp, yêu cầu giấy chứng nhận, số lượng, bản vẽ lắp đặt hoặc ảnh tham khảo,đích giao hàng, và thời gian giao hàng cần thiết.
