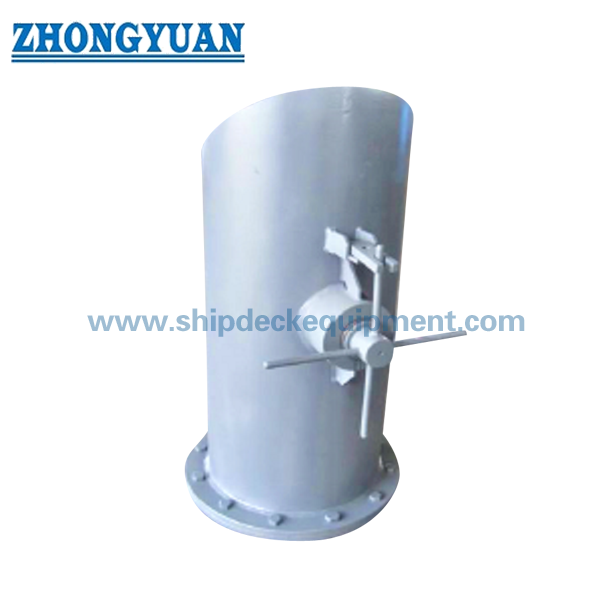

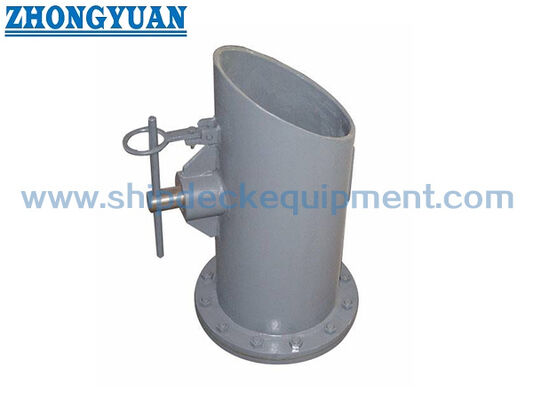

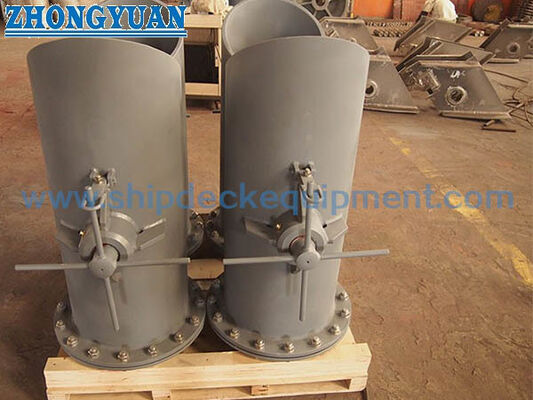

DIN 81860 Anchor Chain Cable Clench Releaser

DIN 81860 Anchor Chain Cable Clench Releaser

Tổng quan sản phẩm

Máy tháo dây chuyền dây chuyền neo theo tiêu chuẩn DIN 81860 là một thiết bị khóa cuối cho dây chuyền neo trên tàu.Nó thường được sắp xếp ở cuối bên trong của chuỗi neo trong hệ thống khóa chuỗi, trong đó đầu dây chuyền phải được giữ trong khi hoạt động bình thường và được thả ra khi tàu cần giải phóng dây chuyền neo khẩn cấp.

Trang này bao gồm các tùy chọn cung cấp kín nước và không kín nước. Phiên bản kín nước được chọn khi yêu cầu hiệu suất niêm phong xung quanh hộp khóa dây chuyền hoặc ranh giới kín nước liên quan,trong khi phiên bản không kín nước được sử dụng khi bản vẽ lắp đặt không yêu cầu chức năng niêm phongPhiên bản tiêu chuẩn cuối cùng, chất lượng chuỗi, chất lượng vật liệu, giao diện lắp đặt, sắp xếp giải phóng và yêu cầu thử nghiệm kín nước nên được xác nhận trước khi sản xuất.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Máy khóa dây chuyền neo / Máy thả dây chuyền neo / Chốt khóa → Chốt khóa dây chuyền bên trong và cho phép thả khẩn cấp theo bố trí tàu.
• Tiêu chuẩn tham khảo: DIN 81860-1999 như được cung cấp bởi dự án → các phiên bản DIN 81860-1 / DIN 81860-2 hiện tại có thể được kiểm tra nếu xưởng đóng tàu yêu cầu tiêu chuẩn mới nhất.
• Độ kính chuỗi danh nghĩa: 36 mm đến 152 mm trong bảng cung cấp → phù hợp với một loạt các kích thước chuỗi neo tàu.
• Thang khóa neo: áp dụng cho các chuỗi neo cấp 2 và cấp 3 → Thang khóa cuối cùng và phạm vi phê duyệt lớp nên được xác nhận bởi đặc điểm kỹ thuật dự án.
• Tùy chọn kín nước: phiên bản kín nước hoặc không kín nước → Kiểm tra chức năng kín nước, áp suất, thời gian và yêu cầu nhân chứng phải được xác nhận trước khi đặt hàng.
• Tùy chọn vật liệu: Thép C-Mn, thép đúc hoặc thép không gỉ → chất lượng vật liệu chính xác, xử lý nhiệt và khả năng truy xuất lại phải tuân theo yêu cầu của dự án.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer, mạ nhựa, thép không gỉ đánh bóng, hoặc lớp phủ tùy chỉnh → kết thúc cuối cùng nên phù hợp với kế hoạch lớp phủ tàu.
• Phạm vi của giấy chứng nhận: giấy chứng nhận nhà sản xuất, giấy chứng nhận vật liệu, kiểm tra lớp và hồ sơ thử nghiệm kín nước có sẵn theo yêu cầu đặt hàng.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

• Bước 1: Xác nhận phiên bản tiêu chuẩn DIN 81860, tên sản phẩm và liệu dự án có yêu cầu cấu trúc kín nước hay không.
• Bước 2: Xác nhận đường kính chuỗi danh nghĩa, chất lượng chuỗi, sắp xếp liên kết cuối cùng và liệu sản phẩm có phải để xây dựng mới, sửa chữa hoặc thay thế hay không.
• Bước 3: Xác nhận vị trí lắp đặt, giao diện khóa chuỗi / vách ngăn, không gian hoạt động có sẵn, hướng thả và gia cố xung quanh bằng cách vẽ.
• Bước 4: Xác nhận yêu cầu vật liệu: thép C-Mn, thép đúc, thép không gỉ hoặc vật liệu dự án đặc biệt có khả năng truy xuất nguồn gốc bằng chứng nhận.
• Bước 5: Xác nhận xử lý bề mặt và phạm vi kiểm tra: trang trí sơ bộ, kết thúc galvanized, đánh bóng thép không gỉ, kiểm tra lớp và thử nghiệm chức năng kín nước nếu cần thiết.
• Bước 6: Cung cấp số lượng, điểm đến giao hàng, thời gian giao hàng yêu cầu, loại tàu, yêu cầu của xã hội phân loại, bản vẽ GA và ảnh tham khảo nếu có.

Cấu trúc

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

An toàn và lợi thế kỹ thuật của hộp khóa dây chuyền

• Phạm vi kích thước DIN 81860 giúp phù hợp với thiết bị buộc cuối với đường kính chuỗi neo được chỉ định, giảm sự mơ hồ trong quá trình thay thế hoặc báo giá.
• Phiên bản kín nước và không kín nước có thể được tách biệt trong giai đoạn điều tra, tránh sử dụng sản phẩm không niêm phong khi bố trí thùng đòi hỏi tính toàn vẹn kín nước.
• Thiết bị hỗ trợ logic giải phóng dây chuyền khẩn cấp: đầu dây chuyền neo thường được cố định,và kết nối cuối có thể được giải phóng khi sắp xếp tàu đòi hỏi sự hy sinh neo trong điều kiện nguy hiểm.
• Đối với các dự án kín nước, cấu trúc niêm phong, chi tiết thắt chặt hoặc vòng O, áp suất thử nghiệm, thời gian thử nghiệm và phạm vi chứng nhân lớp nên được xác nhận thay vì giả định một điều kiện thử nghiệm phổ biến.
• Sự lựa chọn vật liệu có thể được điều chỉnh cho các dự án thép C-Mn, thép đúc hoặc thép không gỉ, nhưng chất lượng chính xác, quy trình hàn / đúc,và khả năng truy xuất dấu vết chứng chỉ nên được xác định trước khi sản xuất.
• Chuẩn bị bề mặt như Sa 2.5 thổi và epoxy shop primer giúp cung cấp một điều kiện cơ sở được kiểm soát cho lớp phủ bình cuối cùng,trong khi galvanized hoặc thép không gỉ đánh bóng hoàn thiện có thể được thảo luận khi được chỉ định.
• Đối với các dự án thay thế, giao diện hộp khóa chuỗi hiện có, vị trí lỗ, kết nối liên kết cuối và độ an toàn hoạt động có sẵn nên được kiểm tra trước khi xác nhận khả năng hoán đổi.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: DIN 81860-1999 → sử dụng khi các nhà máy đóng tàu hoặc thông số kỹ thuật của chủ sở hữu yêu cầu việc buộc cuối chuỗi neo tiêu chuẩn Đức này.
• Kiểm tra tiêu chuẩn hiện tại: DIN 81860-1 / DIN 81860-2:2022 → xác nhận liệu dự án vẫn yêu cầu phiên bản 1999 hay phiên bản DIN mới nhất.
• Phiên bản: Kiểm tra không thấm nước / không thấm nước → chọn theo ranh giới khóa dây chuyền, yêu cầu niêm phong và bản vẽ lắp đặt.
• Độ kính chuỗi danh nghĩa: 36152 mm → chọn chặt chẽ theo kích thước chuỗi neo và sắp xếp liên kết cuối.
• Thang Anchor Chain: Thang 2 / Thang 3 như được cung cấp → Thang cuối cùng, cơ sở quy tắc lớp và yêu cầu chấp nhận nên được xác nhận.
• Vật liệu: thép C-Mn / thép đúc / thép không gỉ → loại và phạm vi chứng chỉ chính xác sẽ được xác nhận trước khi đặt hàng.
• Thử nghiệm chức năng kín nước: Có sẵn theo yêu cầu của dự án → áp suất, thời gian, phương pháp kiểm tra và yêu cầu nhân chứng được xác nhận.
• Phương pháp xử lý bề mặt: Sa 2.5 thổi + epoxy shop primer / mạ thép / tùy chỉnh → tình trạng bề mặt cuối cùng nên tuân theo thông số kỹ thuật lớp phủ bình.
• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu → chứng chỉ lớp, chứng chỉ nhà sản xuất, chứng chỉ vật liệu và hồ sơ thử nghiệm được sắp xếp theo phạm vi đặt hàng đã xác nhận.

Làm thế nào nó hoạt động

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Ứng dụng

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu, yêu cầu kiểm tra không thấm nước và thủ tục phê duyệt của xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Sự khác biệt giữa phiên bản kín nước và không kín nước là gì?

A1: Phiên bản kín nước được sử dụng khi lắp đặt yêu cầu niêm phong xung quanh khoang chuỗi hoặc ranh giới kín nước liên quan.Phiên bản không kín nước được sử dụng khi không yêu cầu chức năng niêm phongÁp suất thử nghiệm, thời gian thử nghiệm, chi tiết niêm phong và yêu cầu nhân chứng lớp phải được xác nhận cho các dự án kín nước.

Q2: Sản phẩm này có giống như một nút dây chuyền sàn không?

A2: Không. Một DIN 81860 Anchor Chain Cable Clench Releaser là một thiết bị buộc / giải phóng đầu cho đầu dây chuyền neo bên trong.Một nút dây chuyền thường được sắp xếp trên boong để giữ và hướng dẫn chuỗi trong các hoạt động neoHai sản phẩm không nên được trộn lẫn trong bản vẽ hoặc báo giá.

Q3: Những thông tin nào cần thiết trước khi báo giá?

A3: Vui lòng xác nhận phiên bản tiêu chuẩn, phiên bản kín nước hoặc không kín nước, đường kính chuỗi, chất lượng chuỗi, vật liệu, xử lý bề mặt, số lượng, yêu cầu chứng chỉ, yêu cầu thử nghiệm kín nước,bản vẽ lắp đặt, điểm đến giao hàng và thời gian giao hàng cần thiết.
