Nút chặn xích neo loại thanh lăn | GB/T 3844 cho Xích neo 42–132 mm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | GB/T 3844-2000 | Kiểu: | Loại đòn bẩy con lăn |
|---|---|---|---|
| Kích thước dây chuyền: | 42-132mm | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang dạng nốt, Thép rèn |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. |
| Làm nổi bật: | Nút chặn xích đòn bẩy con lăn,Nút chặn xích đòn bẩy con lăn hàng hải,Thiết bị neo tàu GB / T 3844-2000 |
||
Mô tả sản phẩm
Loại Anchor Chain Stopper.
Tổng quan sản phẩm
Đấm dây chuyền neo kiểu thanh cuộn GB / T 3844 là một thiết bị giữ dây chuyền được lắp đặt trên boong được sử dụng trong các thiết bị neo tàu để đảm bảo dây chuyền neo và neo sau khi neo được đặt.Nó thường được sắp xếp trong dây chuyền neo đường để giảm tải trọng giữ được mang theo windlass và để giữ cho chuỗi kiểm soát trong điều kiện biển nặng.
Trang này tập trung vào loại tay cầm / thanh cuộn GB / T 3844-2000 cho đường kính danh nghĩa 44 đến 132, bao gồm đường kính chuỗi 42 đến 132 mm theo bảng tham số được cung cấp.Đối với lựa chọn kỹ thuật, thanh nút / thanh cổng được chỉ định là thép hợp kim rèn, các tấm tường bên xung quanh khu vực nút được tăng cường đặc biệt,và thiết kế bôi trơn trục hỗ trợ xoay linh hoạt của bánh xe chuỗi / cuộnVị trí lắp đặt bình và góc vào / ra chuỗi nên được cung cấp vì chúng trực tiếp ảnh hưởng đến chiều cao nút dây chuyền và sự sắp xếp dây chuyền.
Thông số kỹ thuật nhanh
- Loại sản phẩm: loại dây chuyền neo → giữ vị trí dây chuyền neo và neo sau khi hoạt động neo và giảm tải trọng giữ dây gió.
- Tiêu chuẩn kỹ thuật: GB/T 3844-2000 → tham chiếu về loại tiêu chuẩn, phạm vi đường kính danh nghĩa, kích thước chính và lựa chọn báo giá.
- Phạm vi đường kính dây chuyền: 42132 mm qua đường kính danh nghĩa 44132 → phù hợp với phạm vi bảng tiêu chuẩn; kích thước chuỗi nhỏ hơn nên được xác nhận riêng biệt.
- Cơ sở độ bền: được thiết kế dựa trên 80% tải trọng phá vỡ tối thiểu của chuỗi neo theo mô tả được cung cấp → đây là cơ sở thiết kế, không phải là tuyên bố SWL trên trang web.
- Cột nút / cột cổng: thép hợp kim rèn theo ghi chú sản xuất được cung cấp → được chọn cho điểm giữ liên lạc chuỗi nơi tập trung lực cục bộ.
- Các tấm tường bên: được tăng cường đặc biệt xung quanh khu vực thanh nút → hỗ trợ chuyển động kéo chuỗi neo vào thân nút và nền tảng boong.
- Thiết kế trục và cuộn: sắp xếp bôi trơn hỗ trợ xoay bánh xe chuỗi / cuộn xoay linh hoạt → giúp di chuyển, bảo trì và sắp xếp chuỗi trong quá trình hoạt động.
- Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer như tham khảo → mạ, đánh bóng hoặc hoàn thiện tùy chỉnh nên được xác nhận bởi đặc điểm kỹ thuật dự án.
Các thông số kỹ thuật chính
| Đặt tên Chiều kính |
Chain Dia. (mm) |
L | L1 | L2 | L3 | L4 | B | b1 | D | d1 | d2 | h1 | h2 | t | t1 | Trọng lượng (kg) |
| 44 | 42~44 | 1000 | 370 | 400 | 270 | 80 | 380 | 260 | 484 | 22 | 69 | 392 | 281 | 12 | 32 | 274 |
| 48 | 46~48 | 1050 | 420 | 450 | 300 | 85 | 446 | 286 | 528 | 26 | 73 | 414 | 306 | 12 | 34 | 351 |
| 52 | 50 ~ 52 | 1100 | 440 | 500 | 320 | 90 | 510 | 310 | 572 | 32 | 77 | 440 | 338 | 14 | 36 | 451 |
| 56 | 54~56 | 1150 | 450 | 550 | 340 | 92 | 556 | 316 | 600 | 34 | 81 | 460 | 354 | 15 | 38 | 536 |
| 60 | 58 ~ 60 | 1200 | 470 | 570 | 360 | 95 | 610 | 330 | 620 | 38 | 87 | 490 | 378 | 16 | 40 | 651 |
| 64 | 62~64 | 1250 | 500 | 600 | 370 | 100 | 666 | 346 | 640 | 40 | 94 | 520 | 400 | 17 | 42 | 753 |
| 68 | 66~68 | 1300 | 550 | 640 | 39 | 102 | 732 | 372 | 680 | 42 | 101 | 540 | 420 | 18 | 45 | 939 |
| 73 | 70~73 | 1350 | 570 | 670 | 41 | 110 | 800 | 400 | 730 | 45 | 109 | 580 | 460 | 20 | 48 | 1178 |
| 78 | 76~78 | 1400 | 610 | 700 | 442 | 115 | 865 | 425 | 780 | 48 | 116 | 630 | 490 | 22 | 50 | 1422 |
| 84 | 81~84 | 1460 | 650 | 740 | 475 | 120 | 940 | 454 | 840 | 50 | 124 | 670 | 530 | 24 | 55 | 1758 |
| 90 | 87 ~ 90 | 1540 | 710 | 780 | 507 | 135 | 1030 | 484 | 900 | 55 | 132 | 720 | 570 | 26 | 60 | 2171 |
| 95 | 92~95 | 1600 | 740 | 820 | 535 | 140 | 1080 | 508 | 950 | 58 | 139 | 760 | 610 | 28 | 65 | 2567 |
| 102 | 97~102 | 1680 | 790 | 870 | 572 | 145 | 1150 | 540 | 1020 | 60 | 148 | 800 | 650 | 30 | 70 | 2755 |
| 107 | 105~107 | 1750 | 840 | 900 | 600 | 150 | 1210 | 569 | 1070 | 63 | 154 | 860 | 690 | 32 | 75 | 3640 |
| 114 | 111~114 | 1820 | 880 | 940 | 637 | 160 | 1270 | 598 | 1140 | 68 | 163 | 910 | 740 | 34 | 80 | 4302 |
| 122 | 117~122 | 1880 | 930 | 1010 | 679 | 165 | 1340 | 632 | 1220 | 70 | 173 | 980 | 790 | 36 | 85 | 5326 |
| 132 | 124~132 | 1960 | 1000 | 1080 | 730 | 175 | 1440 | 674 | 1320 | 75 | 185 | 1060 | 860 | 38 | 90 | 6244 |
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận GB/T 3844-2000 loại thanh cuộn / tay đạp cuộn và đường kính danh nghĩa 44132 theo đường kính chuỗi neo thực tế.
Bước 2: Cung cấp vị trí lắp đặt bình, sắp xếp ống xoắn đến ống xoắn, góc vào chuỗi và góc ra khỏi chuỗi để có thể kiểm tra chiều cao nút dây chuyền và sự sắp xếp dây chuyền.
Bước 3: Xác nhận chất lượng chuỗi neo, tải trọng phá vỡ chuỗi tối thiểu và yêu cầu phân loại.Cơ sở thiết kế được cung cấp của 80% tải trọng phá vỡ tối thiểu của chuỗi nên được xác minh so với thiết kế và phạm vi phê duyệt lớp của bình..
Bước 4: Xác nhận các yêu cầu về vật liệu cho thanh nút / thanh cổng thép hợp kim giả mạo, tấm tường bên, thân, trục, cuộn và bất kỳ yêu cầu về khả năng truy xuất nguồn gốc vật liệu nào.
Bước 5: Xác nhận xử lý bề mặt, phạm vi kiểm tra NDE, yêu cầu bôi trơn, yêu cầu giấy chứng nhận nhà sản xuất hoặc giấy chứng nhận lớp, số lượng, điểm đến giao hàng và thời gian giao hàng cần thiết.
Bước 6: Cung cấp bản vẽ GA, bản vẽ lắp đặt, ảnh tham khảo hoặc thông tin mẫu thay thế nếu nút dây chuyền là cho một dự án sửa chữa hoặc nâng cấp.
Cấu trúc
Deck-mounted chain stopper body | Roller bar / roller lever arrangement | Forged alloy steel stopper bar / gate bar | Reinforced side wall plates | Chain wheel / roller | Lubricated shaft | Chain holding interface | Mounting base | Project-specified coating
Anchor Chain Holding, Thiết kế & Công nghệ Ưu điểm
- Các thanh nắp thép hợp kim rèn / thanh cổng được chọn cho điểm giữ liên lạc chuỗi nơi lực dây chuyền địa phương tập trung.
- Các tấm tường bên được củng cố xung quanh khu vực thanh nút để lực giữ có thể được chuyển qua cấu trúc nút thay vì được vận chuyển bởi dây gió.
- Sự sắp xếp con lăn / thanh giúp hướng dẫn chuyển động chuỗi khi nút nút được mở hoặc thả ra, trong khi trục bôi trơn hỗ trợ xoay bánh xe / cuộn dây linh hoạt.
- Chiều cao nút dây chuyền nên phù hợp với vị trí lắp đặt thực tế và góc vào / ra của dây chuyền để giúp liên kết dây chuyền đáp ứng đúng thanh nút và giảm tải bên bất thường.
- Các tham chiếu sức mạnh được cung cấp là 80% của tải trọng phá vỡ tối thiểu của chuỗi neo; lựa chọn cuối cùng nên được kiểm tra với lớp chuỗi neo, bố trí tàu, nền tảng boong,và yêu cầu phê duyệt lớp.
- Sa 2.5 thổi với epoxy shop primer có thể được sử dụng như một sự sắp xếp bảo vệ ăn mòn tham chiếu, trong khi lớp phủ cuối cùng tuân theo thông số kỹ thuật sơn bình hoặc yêu cầu của khách hàng.
- Kiểm tra NDE và khả năng truy xuất nguồn gốc vật liệu có thể được sắp xếp theo yêu cầu của dự án, đặc biệt là cho các khu vực rèn, hàn, đúc và chuyển tải.
Các thuộc tính tùy chỉnh
- Tiêu chuẩn: GB/T 3844-2000 → được sử dụng khi bản vẽ tàu hoặc thông số kỹ thuật mua sắm yêu cầu loại nút dây chuyền tiêu chuẩn này.
- Loại: Loại thanh cuộn / tay đạp cuộn → phù hợp với việc giữ chuỗi neo và giảm tải trọng dây chuyền neo.
- Độ kính danh nghĩa: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → được chọn theo đường kính chuỗi thực tế.
- Kích thước dây chuyền: 42132 mm → dựa trên bảng cung cấp; kích thước chuỗi nhỏ hơn yêu cầu thiết kế riêng biệt hoặc xác nhận tiêu chuẩn khác.
- Cơ sở độ bền thiết kế: 80% tải trọng phá vỡ tối thiểu của dây chuyền neo → tham chiếu lựa chọn được kiểm tra với lớp dây chuyền và phê duyệt phân loại; không được viết là SWL sản phẩm.
- Vật liệu thanh nút: thép hợp kim rèn → được chỉ định cho thành phần cổng / thanh, nơi có sức kéo chuỗi cao.
- Tăng cường tấm tường bên: tăng cường ở khu vực nút → cải thiện hỗ trợ cấu trúc xung quanh điểm giữ chuỗi.
- Dữ liệu lắp đặt: vị trí của bình và góc nhập / thoát chuỗi cần thiết → được sử dụng để xác nhận chiều cao nút khóa chuỗi và hình học đường dây chuỗi.
- Tùy chọn vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc, sắt đúc nốt và thép rèn → loại vật liệu thành phần cuối cùng nên được xác nhận trước khi sản xuất.
- Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer, mạ, đánh bóng hoặc hoàn thiện tùy chỉnh → lớp phủ cuối cùng tuân theo thông số kỹ thuật dự án.
- Yêu cầu chứng chỉ: có sẵn theo yêu cầu của dự án → chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp học hoặc kiểm tra nhân chứng nên được xác nhận trước khi báo giá.
Làm thế nào nó hoạt động
Anchor chain runs through the stopper position → Chain wheel / roller guides the chain line → Forged alloy steel stopper bar / gate bar engages the chain link → Chain pull is transferred through reinforced side wall plates and stopper body to the deck foundation → Windlass holding load is reduced → Shaft lubrication supports flexible roller movement during operation
Ứng dụng
Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects
Chứng chỉ và lợi thế
Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

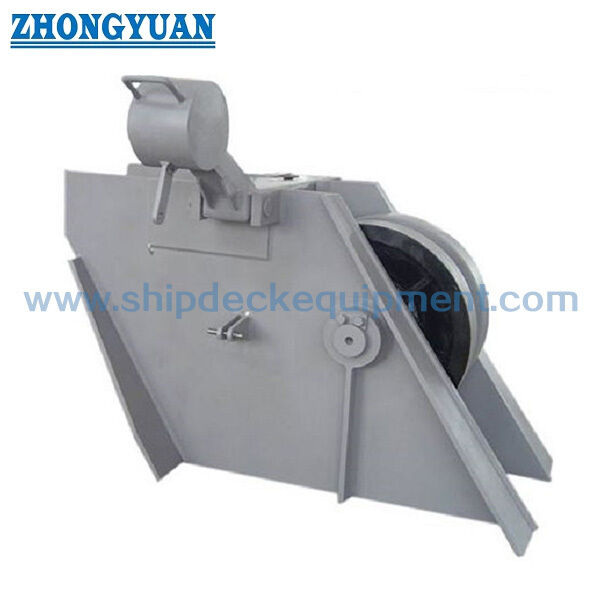

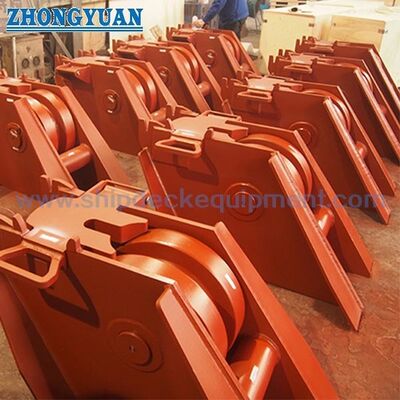

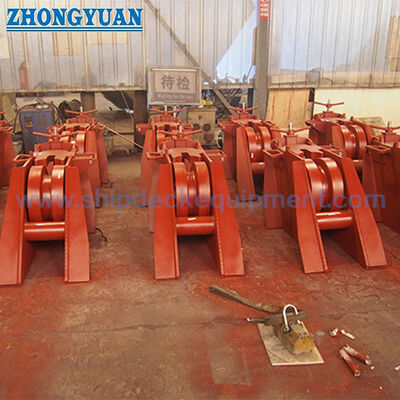

Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: Những thông tin nào cần thiết để xác nhận chiều cao nút dây chuyền?
A1: Đặt vị trí lắp đặt tàu, góc vào chuỗi, góc thoát chuỗi, mối quan hệ giữa đường ống gió và đường ống, bố trí nền tảng boong và đường kính chuỗi thực tế.Những điều này ảnh hưởng đến sự sắp xếp dây chuyền và liệu thanh nút đáp ứng các liên kết chuỗi đúng.
Q2: Trọng lượng phá vỡ tối thiểu 80% của chuỗi neo là SWL sản phẩm?
A2: Không. Mô tả được cung cấp nói rằng nút dây chuyền được thiết kế dựa trên 80% tải trọng phá vỡ tối thiểu của dây chuyền neo. Điều này nên được coi là cơ sở sức mạnh thiết kế,không phải là một tuyên bố SWL trực tiếp trên trang webChọn cuối cùng nên được kiểm tra với lớp chuỗi, bản vẽ tàu, nền tảng boong, và yêu cầu phê duyệt lớp.
Q3: Tại sao sử dụng một thanh nút thép hợp kim giả mạo và tấm tường bên được củng cố?
A3: Cột nút / cột cổng là thành phần giữ liên lạc chuỗi quan trọng, vì vậy thép hợp kim rèn được sử dụng để hỗ trợ sức mạnh tại khu vực tiếp xúc tải trọng cao.Các tấm tường bên được củng cố xung quanh vị trí nút thắt để giúp chuyển dây chuyền neo kéo thông qua thân dây chuyền nút thắt và nền tảng boong.
