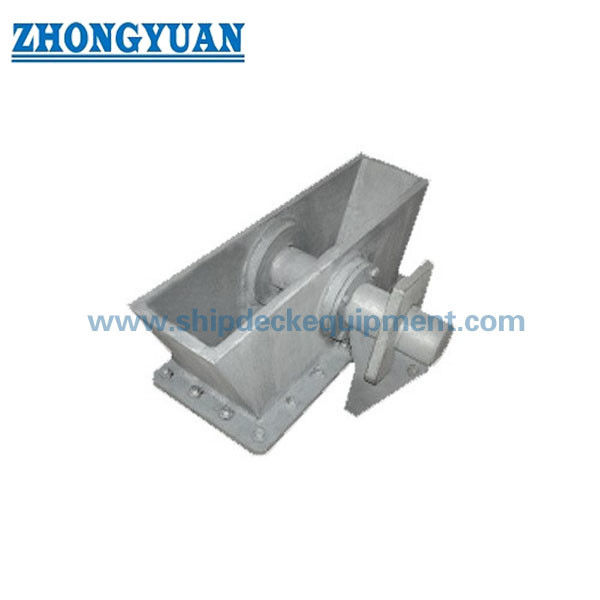

Chiếc dây cáp kiểu chó cho dây chuyền neo đường kính.50×120mm.
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB/T 3143-2013 | Đường kính chuỗi danh nghĩa: | 50mm đến 120mm |
|---|---|---|---|
| Nguyên vật liệu: | Thép C-Mn, Thép không gỉ | Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
| Làm nổi bật: | Máy móc tàu Cáp kẹp,Cụm cáp loại chó kín nước |
||
Mô tả sản phẩm
Kẹp cáp loại chó cho neo xích có đường kính50–120mm | Thiết bị nhả xích neo hàng hải
Tổng quan sản phẩm
Kẹp cáp loại chó chống nước CB/T 3143 được thiết kế như một bộ phận an toàn quan trọng cho hệ thống nhả xích neo.
Nó phù hợp với xích neo Cấp 2 và Cấp 3 có đường kính từ 50 mm đến 120 mm.
Được trang bị cấu trúc làm kín bằng O-ring, nó đảm bảo tính kín nước của hầm chứa xích dưới các điều kiện áp suất đã được kiểm tra.
Thiết bị cho phép giữ có kiểm soát và nhả khẩn cấp xích neo, bảo vệ an toàn cho tàu dưới điều kiện quá tải.
Thông số kỹ thuật nhanh
- Đường kính xích: 50–120 mm → Xác định khả năng tương thích với xích neo
- Cấp xích: Cấp 2 / Cấp 3 → Mức độ bền áp dụng
- Áp suất kín nước: 0,03 MPa / 5 phút → Đảm bảo làm kín hầm chứa xích
- Cơ chế nhả: Loại chó + búa → Cho phép nhả nhanh
- Logic độ bền chốt: 15–30% tải trọng phá hủy → Bảo vệ lỗi có kiểm soát
- Gioăng: Cao su O-ring → Đảm bảo hiệu suất kín nước
- Bôi trơn: Chốt có rãnh mỡ → Vận hành trơn tru
- Chất liệu: Thép C-Mn / thép không gỉ → Độ bền và độ bền
- Bề mặt: Sa2.5 + sơn lót → Bảo vệ chống ăn mòn
Thông số kỹ thuật chính
| Danh nghĩa Số. |
Xích neo đường kính |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Lý thuyết trọng lượng kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Hướng dẫn lựa chọn
Bước 1 – Chọn đường kính xích → 50–120 mm dựa trên xích neo
Bước 2 – Xác nhận cấp xích → Cấp 2 hoặc Cấp 3
Bước 3 – Xác nhận yêu cầu kín nước → Cần thiết để làm kín hầm chứa xích
Bước 4 – Xác nhận yêu cầu nhả → Cần nhả nhanh khẩn cấp
Bước 5 – Xác nhận logic an toàn chốt → Phá vỡ có kiểm soát khi quá tải
Bước 6 – Xác nhận chứng nhận → Yêu cầu của hiệp hội phân loại
Cấu trúc
Thân | Cơ chế khóa chó | Chốt nhả | Gioăng O-ring | Chốt bôi trơn | Hệ thống nhả búa
Thuộc tính tùy chỉnh
- Đường kính xích: 50–120 mm → Khả năng tương thích
- Gioăng kín nước: O-ring → Ngăn nước xâm nhập
- Nhả: Vận hành bằng búa → Nhả khẩn cấp nhanh
- Độ bền chốt: 15–30% BL → Bảo vệ an toàn
- Bôi trơn: Rãnh mỡ → Vận hành trơn tru
- Chất liệu: Thép C-Mn → Độ bền cấu trúc
- Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Hướng dẫn yêu cầu
Vui lòng cung cấp đường kính xích, cấp xích, yêu cầu kín nước và yêu cầu chứng nhận phân loại.
Cách hoạt động
Xích được khóa bởi cơ chế chó. Trong trường hợp khẩn cấp, chốt có thể được nhả bằng búa, cho phép xích chạy ra an toàn. Chốt được thiết kế để bị gãy dưới tải trọng quá tải có kiểm soát, đảm bảo an toàn cho tàu.
Ứng dụng
Hầm chứa xích neo | Hệ thống nhả xích khẩn cấp | Hệ thống an toàn tàu
Chứng nhận & Ưu điểm
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; đã kiểm tra kín nước, thiết kế an toàn nhả có kiểm soát, cơ chế khóa đáng tin cậy.
Bản vẽ & Ảnh

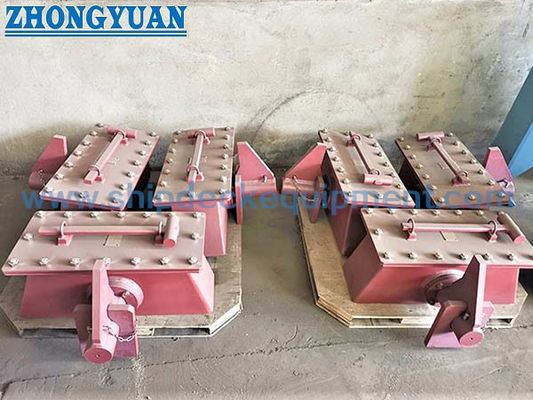

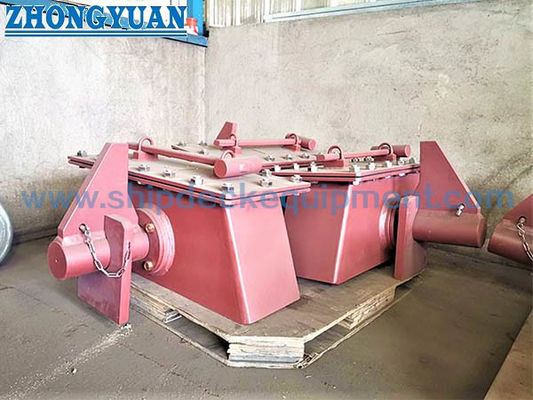

Bản vẽ tổng thể | Sơ đồ lắp đặt | Ảnh sản phẩm
Đặt hàng
MOQ: 1 | Giao hàng: 30–60 ngày
Câu hỏi thường gặp
Q1: Chức năng của kẹp cáp loại chó là gì?
A: Nó giữ và nhả xích neo một cách an toàn.
Q2: Chốt an toàn hoạt động như thế nào?
A: Nó bị gãy dưới 15–30% tải trọng phá hủy của xích để đảm bảo nhả khẩn cấp.
Q3: Tại sao thiết kế kín nước?
A: Để duy trì độ kín của hầm chứa xích và ngăn nước xâm nhập.
