Bộ nhả xích neo loại vít chống nước cho xích 28, 32 & 34 mm | CB/Z 887-2007
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB*887 | Đường kính chuỗi danh nghĩa: | 28mm, 32mm và 34mm |
|---|---|---|---|
| Nguyên vật liệu: | Thép C-Mn, Thép không gỉ | Áp suất thử thủy lực: | 0,4MPa |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | CB 887 Cáp Clench Releaser |
||
Mô tả sản phẩm

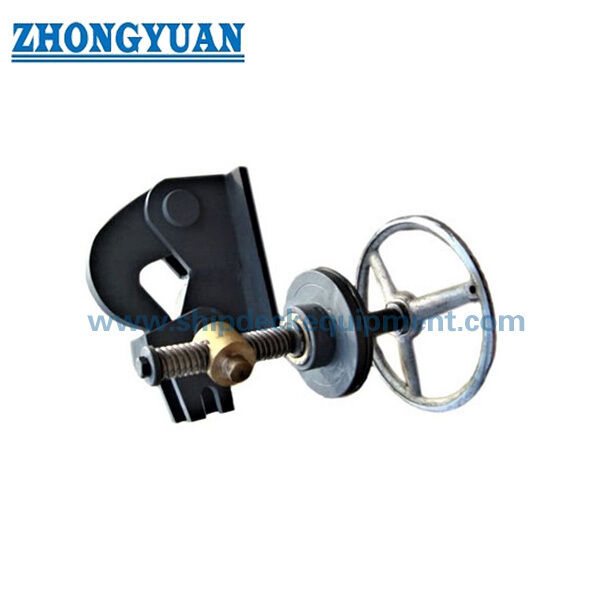

Thiết bị nhả xích neo loại vít chống nước cho xích 28, 32 & 34 mm | CB/Z 887-2007
Tổng quan sản phẩm
Thiết bị nhả xích neo loại vít chống nước CB/Z 887-2007 là một bộ cơ cấu cố định đầu xích và nhả có kiểm soát. Cấu hình chống nước sử dụng móc nhả, trục vận hành, vít thang, con trượt, các bộ phận khóa và bộ phận làm kín trục được đóng gói để cơ cấu nhả có thể được vận hành qua ranh giới lắp đặt trong khi vẫn duy trì chức năng làm kín được chỉ định.
Trang này bao gồm các cấu hình chống nước 28 mm, 32 mm và 34 mm được định nghĩa bởi CB/Z 887-2007. Việc lựa chọn và sản xuất phải được kiểm tra đối chiếu với bản vẽ tiêu chuẩn áp dụng, kết nối đầu xích thực tế, giao diện lắp đặt, hướng vận hành, khoảng hở có sẵn và tài liệu dự án đã được phê duyệt. Cấu hình không chống nước là một bộ phận riêng biệt và không được thể hiện bằng bảng kích thước dưới đây.
Thông số kỹ thuật nhanh
• Loại sản phẩm: thiết bị nhả xích neo loại vít chống nước → cố định đầu xích trong điều kiện bình thường và cung cấp chức năng nhả cơ khí có kiểm soát.
• Tiêu chuẩn: CB/Z 887-2007 → kích thước sản xuất, khả năng chống nước, yêu cầu kiểm tra và chất lượng trên trang này chỉ dựa trên tiêu chuẩn này.
• Xích neo áp dụng: 28 / 32 / 34 mm → các kích thước tiêu chuẩn riêng biệt; chọn kích thước chính xác từ bản vẽ xích và bản vẽ lắp đặt đã được phê duyệt.
• Cấu hình chống nước: làm kín trục bằng bộ đóng gói → cung cấp giao diện làm kín cần thiết cho loại chống nước.
• Yêu cầu chống nước: bộ phận đóng gói phải chịu được áp lực nước tĩnh không dưới 0,4 MPa mà không bị rò rỉ.
• Cơ cấu vận hành: vít thang + con trượt + móc nhả → xoay trục bằng tay tạo ra việc nhả móc có kiểm soát.
• Kích thước ren tiêu chuẩn: Tr 24×5-7 cho xích 28 mm; Tr 26×5-7 cho xích 32 / 34 mm → các kích thước gia công và kiểm soát lắp ráp chính.
• Khối lượng tham khảo: 23 / 28 / 28 kg cho cấu hình chống nước 28 / 32 / 34 mm → hữu ích cho việc xử lý lắp đặt và đóng gói.
Thông số kỹ thuật chính
Cấu hình chống nước CB/Z 887-2007. Kích thước tính bằng mm. Giá trị trong ngoặc là kích thước tham khảo.
|
Đường kính xích |
H |
h |
b |
L |
B |
t |
Ren D |
d |
l |
Khối lượng (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 170 | 65 | 60 | (500) | (200) | 10 | Tr 24×5-7 | 18 | 45 | 23 |
| 32 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
| 34 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
Hướng dẫn lựa chọn & Yêu cầu
• Bước 1: Xác nhận cấu hình thiết bị nhả xích neo loại vít chống nước CB/Z 887-2007 và kích thước xích neo 28 / 32 / 34 mm cần thiết.
• Bước 2: Xác nhận kết nối đầu xích, ranh giới lắp đặt, kích thước giao diện H / h / b / L / B, hướng trục và khoảng hở vận hành có sẵn từ bản vẽ đã được phê duyệt.
• Bước 3: Xác nhận yêu cầu kiểm tra khả năng chống nước, phạm vi giám sát của khách hàng / phân loại / bên thứ ba và tài liệu kiểm tra cần thiết.
• Bước 4: Xác nhận lịch trình vật liệu cấu kiện, khả năng truy xuất nguồn gốc vật liệu, thông số kỹ thuật đóng gói, yêu cầu bôi trơn và lớp phủ bảo vệ.
• Bước 5: Cung cấp số lượng, loại tàu ứng dụng, vị trí lắp đặt, bản vẽ hoặc ảnh tham khảo, điểm đến giao hàng, thời gian giao hàng yêu cầu và yêu cầu tài liệu phê duyệt.
Cấu trúc
Thân chính | Móc nhả | Trục lớn | Trục nhỏ | Chốt khóa | Đai ốc nén | Ống nén | Gioăng | Thân hộp nhồi | Ống lót | Vít thang | Con trượt
Yêu cầu kỹ thuật và chất lượng sản xuất
• Kiểm soát kích thước: các kích thước H, h, b, L, B, t, d và l, cùng với ren thang được chỉ định, phải tuân theo cấu hình CB/Z 887-2007 và bản vẽ sản xuất được kiểm soát.
• Ren và các bộ phận trượt: vít thang, ren ăn khớp, con trượt và các bộ phận trục phải được gia công và lắp ráp sao cho chuyển động trơn tru và không bị kẹt; các ba via và cạnh sắc nhọn có hại phải được loại bỏ.
• Lắp ráp chống nước: các bộ phận gioăng, ống nén, đai ốc nén và hộp nhồi phải được lắp đặt đúng cách để cấu hình chống nước đáp ứng yêu cầu làm kín được chỉ định.
• Kiểm tra chống nước: bộ phận hộp nhồi phải chịu được áp lực nước tĩnh không dưới 0,4 MPa mà không bị rò rỉ. Việc thực hiện và giám sát kiểm tra phải tuân theo phạm vi kiểm tra đã được phê duyệt.
• Chức năng vận hành: móc nhả, trục, vít và con trượt phải hoạt động theo trình tự khóa và nhả dự kiến mà không bị dính. Đánh dấu hướng mở / khóa phải rõ ràng sau khi lắp ráp.
• Kiểm soát vật liệu: vật liệu cấu kiện phải tuân thủ lịch trình vật liệu và các tiêu chuẩn vật liệu tham chiếu được chỉ định bởi CB/Z 887-2007. Việc thay thế vật liệu yêu cầu phê duyệt dự án trước khi sản xuất.
• Bề mặt và bôi trơn: các khu vực tiếp xúc ma sát, ren và ổ trục phải được bôi trơn phù hợp; các bề mặt tiếp xúc phải được xử lý bảo vệ theo yêu cầu của tiêu chuẩn và hệ thống sơn phủ dự án đã được phê duyệt.
• Kiểm tra cuối cùng: xác minh tài liệu vật liệu, kích thước chính, ngoại quan, tình trạng lắp ráp, độ linh hoạt vận hành, khả năng chống nước, đánh dấu và tài liệu giao hàng trước khi xuất xưởng.
Thuộc tính tùy chỉnh
• Tiêu chuẩn: CB/Z 887-2007 → cơ sở thiết kế, sản xuất và chấp nhận cho trang này.
• Cấu hình: Loại vít chống nước → bao gồm bộ phận đóng gói; loại không chống nước là riêng biệt.
• Đường kính xích: 28 / 32 / 34 mm → dòng kích thước tiêu chuẩn riêng biệt được hiển thị trên trang này.
• Khả năng chống nước: ≥0,4 MPa áp lực nước tĩnh, không rò rỉ → áp dụng cho bộ phận làm kín chống nước.
• Ren: Tr 24×5-7 hoặc Tr 26×5-7 → được chọn theo kích thước xích và cấu hình tiêu chuẩn.
• Vật liệu: Thép carbon, thép không gỉ và hợp kim đồng theo yêu cầu của từng bộ phận theo CB/Z 887-2007 → các cấp độ chi tiết theo BOM được kiểm soát.
• Vận hành: Nhả bằng vít và con trượt thủ công → hướng vận hành, khớp móc và khoảng hở có sẵn phải khớp với bản vẽ lắp đặt đã được phê duyệt.
• Kiểm tra: Kiểm tra kích thước, trực quan, chức năng và khả năng chống nước → phạm vi giám sát và tài liệu theo yêu cầu đặt hàng.
• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu dự án → chứng chỉ nhà sản xuất, tài liệu vật liệu và phạm vi kiểm tra của phân loại / bên thứ ba phải được thỏa thuận trước khi sản xuất.
Cách hoạt động
Đầu xích neo được kết nối với móc nhả → Các bộ phận khóa và cơ cấu vít giữ móc → Người vận hành xoay trục vận hành theo hướng nhả được đánh dấu → Vít thang dẫn động con trượt → Móc nhả ra theo trình tự có kiểm soát → Bộ phận được kiểm tra và đặt lại sau khi vận hành
Ứng dụng
Bộ phận nhả đầu xích neo chống nước | Hệ thống neo tàu đặc biệt | Lắp đặt theo bản vẽ | Dự án đóng tàu mới | Dự án sửa chữa và thay thế theo CB/Z 887-2007
Chứng nhận & Ưu điểm
Chứng chỉ và kiểm tra của bên thứ ba có thể được sắp xếp theo yêu cầu dự án, phạm vi kiểm tra đã thỏa thuận, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt. Chúng không được bao gồm mặc định.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất.
Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Những kích thước xích nào được bao gồm trong cấu hình chống nước trên trang này?
A1: Các kích thước tiêu chuẩn được hiển thị ở đây là 28 mm, 32 mm và 34 mm. Chúng là các kích thước riêng biệt, vì vậy việc lựa chọn phải khớp với xích thực tế và bản vẽ lắp đặt đã được phê duyệt thay vì coi 28–34 mm là một dải liên tục.
Q2: Yêu cầu chấp nhận chính đối với loại chống nước là gì?
A2: Bộ phận làm kín hộp nhồi phải chịu được áp lực nước tĩnh không dưới 0,4 MPa mà không bị rò rỉ. Kế hoạch kiểm tra đã thỏa thuận phải xác định các yêu cầu giám sát và tài liệu.
Q3: Cần thông tin gì trước khi sản xuất?
A3: Xác nhận kích thước xích, bản vẽ lắp đặt, kết nối đầu xích, kích thước ranh giới, hướng trục, khoảng hở vận hành, yêu cầu tài liệu vật liệu, lớp phủ, phạm vi kiểm tra khả năng chống nước, số lượng và yêu cầu giao hàng., áp lực kiểm tra và phạm vi giám sát, yêu cầu vật liệu / lớp phủ, số lượng, điểm đến và lịch trình giao hàng.
