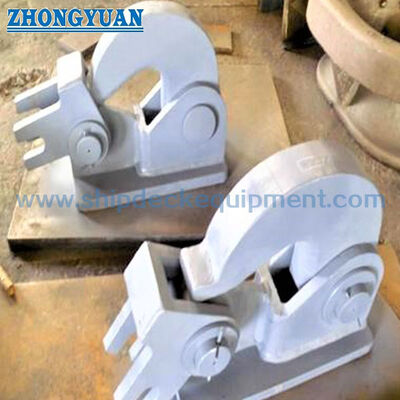

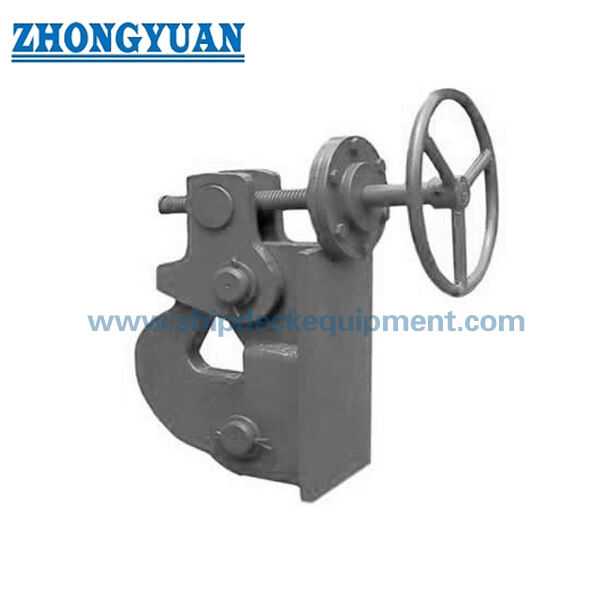

Cờ lê cáp chống nước CB 289-81 cho vách khoang xích | Thiết bị nhả xích neo loại vít

Máy tháo dây chuyền neo kiểu vít CB 289-81 Máy thắt cáp kín nước cho ngăn ngăn

Tổng quan sản phẩm

Máy tháo dây chuyền neo kiểu vít CB 289-81, còn được gọi là máy khóa cáp hoặc máy thả cáp neo,được sử dụng để đảm bảo liên kết cuối của chuỗi neo và cho phép giải phóng có kiểm soát khi cần thiếtNó có thể được sắp xếp trên boong tàu, trên một vách ngăn, hoặc tại ranh giới khoang xích neo theo thiết kế tàu, không gian lắp đặt, yêu cầu kín nước và sắp xếp hoạt động.

Cụm dây cáp này được điều khiển bằng vít bao gồm đường kính chuỗi danh nghĩa từ 25 mm đến 122 mm dựa trên bảng tham số được cung cấp và được nêu cho các chuỗi neo hạng 2 và hạng 3.nhà máy sửa chữa, chủ tàu, và các nhà mua kỹ thuật, các điểm xác nhận chính là kích thước dây chuyền, chất lượng dây chuyền neo, vị trí gắn, thử nghiệm chức năng kín nước, độ an toàn hoạt động, vật liệu,bảo vệ bề mặt, phạm vi chứng chỉ, và liệu bản vẽ dự án có yêu cầu CB 289-81 hay sửa đổi đã được xác nhận khác.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Máy tháo dây chuyền neo kiểu vít / kẹp cáp → giữ liên kết cuối dây chuyền neo và hỗ trợ thả kiểm soát theo quy trình tàu.
• Tiêu chuẩn kỹ thuật: CB 289-81 như được cung cấp → sửa đổi chính xác tiêu chuẩn nên được xác nhận nếu tài liệu dự án cũng đề cập đến CB* 289-91.
• Phạm vi đường kính dây chuyền danh nghĩa: 25 mm đến 122 mm → bao gồm một số kích thước dây chuyền neo cho tàu nhỏ, tàu kéo, tàu làm việc, tàu nội địa và các loại tàu khác khi tàu kéo phù hợp.
• Phân loại dây chuyền áp dụng: Các dây chuyền neo lớp 2 và lớp 3 → Phân loại dây chuyền và kích thước đường kết thúc nên được kiểm tra trước khi lựa chọn.
• Vị trí lắp đặt: boong tàu, vách ngăn, hoặc ranh giới khoang xích neo → cấu trúc lắp đặt, khoảng cách hoạt động và ranh giới kín nước nên được xác nhận bằng bản vẽ.
• Hoạt động: sắp xếp cơ học chạy bằng vít → được thiết kế để hoạt động xoay thực tế và hoạt động giải phóng / bảo mật đáng tin cậy khi được cài đặt và duy trì đúng cách.
• Yêu cầu kín nước: thử nghiệm chức năng kín nước được chỉ định → phương pháp thử nghiệm, áp suất, thời gian và tiêu chí chấp nhận nên tuân theo yêu cầu của dự án hoặc lớp.
• Vật liệu và kết thúc: Thép C-Mn hoặc thép không gỉ, với Sa 2.5 thổi blast + epoxy shop primer, kẽm hoặc xử lý bề mặt tùy chỉnh có sẵn theo đơn đặt hàng.

Các thông số kỹ thuật chính

Các kích thước lựa chọn trang web chính cho CB 289-81 loại vít giải phóng dây chuyền neo.Bảng kích thước đầy đủ được cung cấp được lưu giữ trong phần Engineering Reference.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận tên sản phẩm và tham chiếu tiêu chuẩn: loại vít giải phóng chuỗi neo / kẹp cáp, CB 289-81 hoặc sửa đổi chính xác được chỉ định trong dự án.

Bước 2: Xác nhận phạm vi đường kính chuỗi neo danh nghĩa, lớp chuỗi và sắp xếp kết nối cuối / kết thúc đắng theo thông số kỹ thuật chuỗi neo của tàu.

Bước 3: Xác nhận vị trí lắp đặt: ranh giới sàn, vách ngăn hoặc tủ dây chuyền, bao gồm không gian có sẵn, hướng vận hành, vị trí mở và ranh giới kín nước.

Bước 4: Xác nhận yêu cầu về vật liệu: thép C-Mn, thép không gỉ hoặc loại thép khác được chỉ định, cùng với bất kỳ yêu cầu về giấy chứng nhận vật liệu nào.

Bước 5: Xác nhận xử lý bề mặt và bảo vệ chống ăn mòn: Sa 2.5 nổ + epoxy shop primer, kết thúc kẽm, hệ thống sơn cuối cùng hoặc xử lý bề mặt tùy chỉnh.

Bước 6: Xác nhận phạm vi kiểm tra và chứng chỉ trước khi báo giá: thử nghiệm chức năng kín nước, chứng chỉ nhà sản xuất, chứng chỉ vật liệu, kiểm tra lớp hoặc kiểm tra nhân chứng nếu cần thiết.

Bước 7: Cung cấp số lượng, loại tàu, bản vẽ lắp đặt hoặc ảnh tham khảo, điểm đến giao hàng, thời gian giao hàng yêu cầu và bất kỳ yêu cầu nào của xã hội phân loại.

Cấu trúc

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

Thiết kế, lắp đặt và lợi thế về chất lượng

• Cấu trúc chạy bằng vít hỗ trợ việc bảo mật cơ học dần dần và giải phóng liên kết cuối chuỗi neo, hữu ích khi cần một sự sắp xếp đơn giản, mạnh mẽ và có thể sử dụng.
• Các cài đặt có thể được sắp xếp trên boong hoặc vị trí vách khi hỗ trợ bởi các tàu vẽ; chi tiết lắp đặt, tăng cường,và ranh giới kín nước nên được kiểm tra bởi nhà máy đóng tàu hoặc văn phòng thiết kế.
• Phạm vi kích thước được cung cấp từ đường kính chuỗi từ 25 mm đến 122 mm cho phép chọn dây buộc cáp cho các kích thước tàu khác nhau, bao gồm cả thuyền nhỏ, tàu kéo, thuyền làm việc, tàu phục vụ,và tàu nội địa khi các đặc điểm kỹ thuật chuỗi phù hợp.
• Kiểm tra chức năng kín nước được liệt kê trong thông số kỹ thuật được cung cấp, làm cho thiết kế niêm phong và giao diện lắp đặt là điểm mua và kiểm tra quan trọng.
• Các tùy chọn thép C-Mn và thép không gỉ cho phép người mua phù hợp với môi trường ăn mòn, kỳ vọng bảo trì, hệ thống sơn tàu và ngân sách dự án.
• Các khu vực tiếp xúc xoay và vít nên được kiểm tra để hoạt động trơn tru sau khi chế tạo, xử lý bề mặt và lắp ráp cuối cùng để tránh nỗ lực hoạt động quá mức.
• Điều trị bề mặt có thể được sắp xếp như Sa 2.5 thổi với epoxy shop primer, ủi hoặc lớp phủ tùy chỉnh theo đặc điểm kỹ thuật lớp phủ dự án.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB 289-81 như được cung cấp → sử dụng tham chiếu này khi khu đóng tàu hoặc thông số kỹ thuật của chủ sở hữu yêu cầu bộ thả neo loại vít này.
• Tên sản phẩm: Máy tháo dây chuyền neo loại vít / dây buộc cáp → được sử dụng để củng cố và tháo dây chuyền neo, không dùng để nâng.
• Độ kính dây chuyền danh nghĩa: 25122 mm → chọn theo đường kính dây chuyền neo thực tế và bản vẽ dự án.
• Thang chuỗi neo: Thang 2 / Thang 3 → Thang chuỗi và kích thước kết nối cuối nên được xác nhận trước khi sản xuất.
• Lắp đặt: ranh giới sàn / vách ngăn / tủ khóa chuỗi → giao diện lắp đặt và khu vực kín nước nên tuân theo bản vẽ sắp xếp tàu.
• Hoạt động: giải phóng cơ học bằng vít → bố trí tay cầm, thanh hoặc điều khiển từ xa nên được xác nhận theo thiết kế của bình.
• Chức năng kín nước: thử nghiệm được yêu cầu theo thông số kỹ thuật được cung cấp → phương pháp thử nghiệm và tiêu chí chấp nhận được xác nhận theo yêu cầu của dự án.
• Vật liệu: Thép C-Mn hoặc thép không gỉ → loại và phạm vi chứng chỉ chính xác nên được xác nhận trước khi đặt hàng.
• Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer, mạ hoặc tùy chỉnh → kết thúc cuối cùng tuân theo yêu cầu bảo vệ ăn mòn của dự án.
• Yêu cầu chứng chỉ: có sẵn theo yêu cầu dự án → phê duyệt lớp, kiểm tra nhân chứng và mức chứng chỉ nên được xác nhận trước khi báo giá.

Làm thế nào nó hoạt động

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

Ứng dụng

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu, yêu cầu kiểm tra không thấm nước và thủ tục phê duyệt của xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn đúng CB 289-81 loại vít giải phóng dây chuyền neo?

A1: Chọn mô hình theo đường kính dây neo danh nghĩa, lớp dây chuyền, bố trí kết nối cuối, vị trí lắp đặt, khoảng cách hoạt động và bản vẽ tàu.Bảng cung cấp bao gồm đường kính chuỗi từ 25 mm đến 122 mm.

Q2: Có thể clamp cáp này được lắp đặt trên cả hai vị trí boong và vách ngăn?

A2: Nó có thể được sắp xếp trên các vị trí trên boong hoặc vách chắn khi thiết kế tàu hỗ trợ giao diện lắp đặt và ranh giới kín nước.vị trí mở cửa, hướng hoạt động và yêu cầu kiểm tra.

Q3: Các chứng chỉ lớp được cung cấp tự động với mỗi đơn đặt hàng?

A3: Không. Giấy chứng nhận liên quan đến lớp học, kiểm tra nhân chứng, khả năng truy xuất nguồn gốc vật liệu,và tài liệu thử nghiệm kín nước nên được xác nhận trước khi báo giá và sắp xếp theo yêu cầu dự án và thủ tục phê duyệt lớp.
