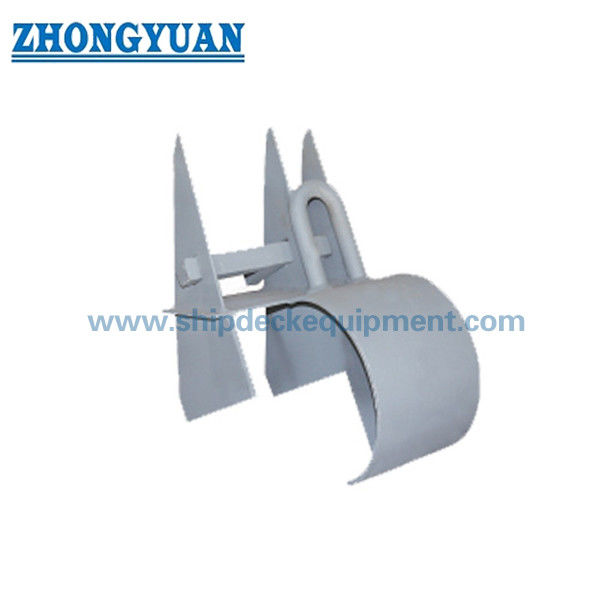

Máy thả dây chuyền neo 17 ′′37 mm cho tàu nội địa và tàu nhỏ.

17–37 mm Bộ nhả xích neo cho tàu nội địa & tàu nhỏ | Loại đơn giản, CB 531-66 | Kẹp xích

Tổng quan sản phẩm

Bộ nhả xích neo đơn giản CB 531-66 là thiết bị kẹp xích neo nhỏ gọn, được sử dụng trong bộ phận xích neo của tàu nội địa, tàu nhỏ, tàu công vụ và các ứng dụng hàng hải nhỏ tương tự. Nó được lựa chọn theo đường kính danh nghĩa của xích neo và được thiết kế để giữ kích thước xích neo tương ứng trong cấu hình thông thường và cho phép nhả xích khi thiết bị nhả được vận hành.

Loại đơn giản này phù hợp với những nơi mà tàu yêu cầu một phụ kiện nhả xích neo đơn giản, dễ lắp đặt, vận hành dễ dàng và có dải kích thước từ 17 mm đến 37 mm đường kính xích danh nghĩa. Vật liệu, xử lý bề mặt, giao diện lắp đặt, phạm vi chứng nhận và bất kỳ chi tiết tùy chỉnh nào phải được xác nhận theo bản vẽ tàu và yêu cầu dự án.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Bộ nhả xích neo đơn giản / bộ nhả kẹp xích neo → phụ kiện nhả xích neo nhỏ gọn cho bộ phận neo tàu nhỏ.
• Tiêu chuẩn: CB 531-66 → tham khảo để lựa chọn mẫu, dải đường kính xích danh nghĩa và kích thước chính.
• Đường kính xích danh nghĩa: 17–37 mm → bao gồm bốn nhóm kích thước được cung cấp cho xích neo tàu nhỏ và tàu nội địa.
• Cấp xích áp dụng: Xích neo cấp 2 và cấp 3 → xác nhận cấp xích thực tế và chứng nhận trước khi đặt hàng.
• Tùy chọn vật liệu: Thép C-Mn hoặc thép không gỉ → lựa chọn theo môi trường ăn mòn, thông số kỹ thuật tàu và ngân sách.
• Xử lý bề mặt: Sa 2.5 phun cát + một lớp sơn lót epoxy, mạ kẽm, hoặc hoàn thiện tùy chỉnh → lớp phủ phải phù hợp với yêu cầu bảo trì và chống ăn mòn của tàu.
• Trọng lượng xấp xỉ: 8.93–36.88 kg → hữu ích cho báo giá, xử lý lắp đặt, đóng gói và ước tính vận chuyển.
• Trọng tâm ứng dụng: tàu nội địa và tàu nhỏ → lắp đặt và vận hành đơn giản là những ưu điểm lựa chọn chính.

Thông số kỹ thuật chính

Hướng dẫn lựa chọn & yêu cầu

Bước 1: Xác nhận bộ nhả xích neo đơn giản CB 531-66 và chọn nhóm kích thước theo đường kính xích danh nghĩa: 17–19, 22–25, 28–31, hoặc 34–37 mm.

Bước 2: Xác nhận cấp xích neo, thường là Cấp 2 hoặc Cấp 3 theo thông số kỹ thuật được cung cấp, và cung cấp bản vẽ hoặc chứng nhận xích nếu có.

Bước 3: Xác nhận loại tàu và vị trí ứng dụng, đặc biệt đối với tàu nội địa, tàu nhỏ, tàu công vụ, sà lan, hoặc các dự án thay thế sửa chữa.

Bước 4: Xác nhận yêu cầu vật liệu: Thép C-Mn, thép không gỉ, hoặc vật liệu đặc biệt cần được xác nhận theo thông số kỹ thuật dự án.

Bước 5: Xác nhận xử lý bề mặt: Sa 2.5 phun cát + sơn lót epoxy, hoàn thiện mạ kẽm, hoặc lớp phủ tùy chỉnh theo yêu cầu chống ăn mòn của tàu.

Bước 6: Xác nhận phạm vi chứng nhận, số lượng, điểm đến giao hàng, thời gian giao hàng yêu cầu, bản vẽ lắp đặt và ảnh sản phẩm nếu đơn hàng là để thay thế.

Cấu trúc

Thân đế xích | Bề mặt tiếp xúc xích | Cơ chế nhả đơn giản | Đế / giao diện lắp đặt cần được xác nhận | Cấu hình vận hành cần được xác nhận | Hoàn thiện sơn, mạ kẽm, hoặc thép không gỉ

Ưu điểm nhả và lắp đặt xích neo

• Cấu hình đơn giản phù hợp với tàu nội địa và tàu nhỏ, nơi mà cấu hình nhỏ gọn, vận hành dễ dàng và lắp đặt đơn giản là quan trọng.
• Bốn nhóm đường kính xích danh nghĩa từ 17 mm đến 37 mm làm cho sản phẩm thuận tiện cho việc đóng mới tàu nhỏ và các đơn hàng thay thế.
• Khu vực tiếp xúc xích phải được hoàn thiện nhẵn mịn để giảm tiếp xúc cục bộ sắc nét với các mắt xích neo trong quá trình giữ và nhả.
• Thép C-Mn phù hợp cho các ứng dụng thiết bị hàng hải thông thường, trong khi thép không gỉ có thể được thảo luận khi yêu cầu chống ăn mòn cao hơn hoặc yêu cầu tàu đặc biệt được chỉ định.
• Phun cát Sa 2.5 với sơn lót epoxy phù hợp làm lớp chuẩn bị chống ăn mòn cơ bản; lớp hoàn thiện mạ kẽm hoặc tùy chỉnh có thể được lựa chọn theo yêu cầu dự án.
• Phạm vi chứng nhận và kiểm tra phải được xác nhận trước khi sản xuất, vì kiểm tra phân loại, khả năng truy xuất nguồn gốc vật liệu và kiểm tra giám sát phụ thuộc vào tàu và yêu cầu đơn hàng.

Thuộc tính tùy chỉnh

• Tiêu chuẩn: CB 531-66 → sử dụng khi bản vẽ tàu hoặc thông số kỹ thuật nhà máy đóng tàu yêu cầu bộ nhả xích neo đơn giản theo tiêu chuẩn này.
• Loại sản phẩm: Bộ nhả xích neo đơn giản → thiết bị nhả kẹp xích neo nhỏ gọn cho bộ phận xích neo.
• Đường kính xích danh nghĩa: 17–37 mm → chọn hàng đúng theo đường kính xích neo thực tế.
• Cấp xích áp dụng: Cấp 2 / Cấp 3 → xác nhận chứng nhận xích và yêu cầu dự án phù hợp trước khi đặt hàng.
• Vật liệu: Thép C-Mn / thép không gỉ → cấp vật liệu cuối cùng phải được xác nhận theo thông số kỹ thuật đơn hàng.
• Xử lý bề mặt: Sa 2.5 phun cát + sơn lót epoxy / mạ kẽm / tùy chỉnh → lớp phủ cuối cùng tuân theo yêu cầu dự án hoặc tàu.
• Tàu ứng dụng: Tàu nội địa và tàu nhỏ → phù hợp cho bộ phận xích neo nhỏ gọn và nhu cầu thay thế sửa chữa.
• Lắp đặt: Cấu hình lắp đặt đơn giản → chi tiết lắp đặt chính xác, bu lông, hàn và cấu trúc xung quanh phải được xác nhận bằng bản vẽ.
• Yêu cầu chứng nhận: Có sẵn theo yêu cầu dự án → chứng nhận phân loại và phạm vi kiểm tra phải được xác nhận trước khi báo giá.

Cách hoạt động

Xích neo được dẫn đến bộ nhả → Xích được đặt vào ghế kẹp / nhả → Kích thước xích đã chọn được giữ ở cấu hình thông thường → Thủy thủ vận hành thiết bị nhả đơn giản khi cần nhả xích → Kích thước xích chính xác, lắp đặt, kiểm tra và quy trình vận hành hỗ trợ sử dụng an toàn

Ứng dụng

Tàu nội địa | Tàu nhỏ | Tàu công vụ | Sà lan | Tàu dịch vụ | Bộ phận xích neo | Dự án đóng mới | Dự án sửa chữa và thay thế

Chứng nhận & Ưu điểm

Chứng nhận có thể được sắp xếp theo yêu cầu dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt của tổ chức phân loại.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất.

Bản vẽ & Ảnh

Câu hỏi thường gặp

Hỏi 1: Làm thế nào để chọn đúng kích thước bộ nhả xích neo đơn giản CB 531-66?

Đáp 1: Chọn kích thước theo đường kính xích danh nghĩa. Bảng được cung cấp bao gồm các nhóm đường kính xích 17–19, 22–25, 28–31 và 34–37 mm. Bản vẽ tàu và cấp xích thực tế cũng nên được kiểm tra trước khi đặt hàng.

Hỏi 2: Sản phẩm này có phù hợp cho tàu nội địa và tàu nhỏ không?

Đáp 2: Có. Dựa trên trọng tâm sản phẩm được cung cấp, loại đơn giản này chủ yếu phù hợp cho tàu nội địa, tàu nhỏ, tàu công vụ, sà lan và các bộ phận xích neo nhỏ gọn tương tự. Đối với tàu lớn hơn hoặc yêu cầu tải trọng đặc biệt, cấu hình phải được kiểm tra với bản vẽ tàu và yêu cầu phân loại.

Hỏi 3: Cần những thông tin gì trước khi báo giá?

Đáp 3: Vui lòng xác nhận tiêu chuẩn, đường kính xích danh nghĩa, cấp xích, vật liệu, xử lý bề mặt, số lượng, yêu cầu chứng nhận, bản vẽ lắp đặt hoặc ảnh thay thế, điểm đến giao hàng và thời gian giao hàng yêu cầu.
