Cáp Anchor Chain có thể tháo rời để giữ dây chuyền
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | JIS F2025-1992 | Kiểu: | Loại A, Loại có thể tháo rời |
|---|---|---|---|
| Đường kính chuỗi danh nghĩa: | 52mm đến 120mm | Nguyên vật liệu: | Thép C-Mn, Thép không gỉ |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | Thiết bị neo loại phích cắm JIS F2025,Thiết bị neo loại phích cắm có thể tháo rời,Thiết bị neo tàu JIS F2025-1992 |
||
Mô tả sản phẩm

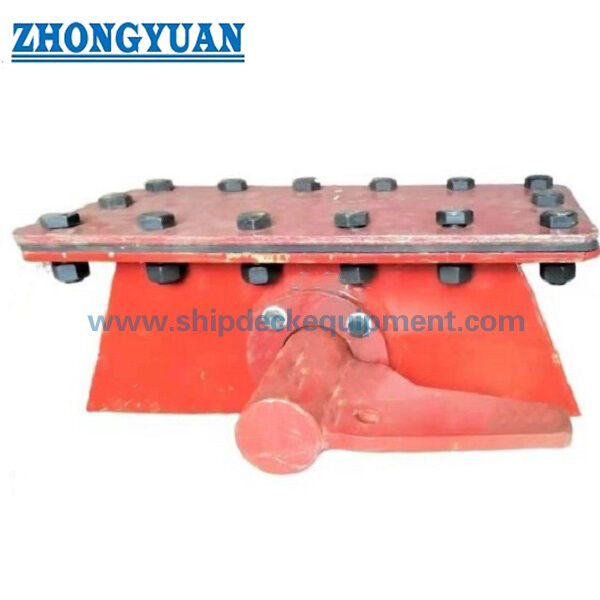

Cáp Anchor Chain có thể tháo rời để giữ dây chuyền
Tổng quan sản phẩm
JIS F 2025 Type A clamp cáp tháo rời là một thiết bị gắn dây chuyền được sử dụng để đảm bảo đầu đắng của dây chuyền neo tại vách ngăn của dây chuyền.Sự sắp xếp cắm / nắp và chân có thể tháo rời của nó cung cấp một phương tiện được kiểm soát để giải phóng kết nối chuỗi khi một quy trình bỏ khẩn cấp được phê duyệt yêu cầu dây chuyền neo phải được thả raNó không phải là một nút dây chuyền sàn, thiết bị nâng, bộ phận kéo, hoặc thiết bị xử lý neo thông thường.
Dữ liệu kích thước được cung cấp theo JIS F 2025:1992. JIS F 2025:2021 là phiên bản đang hoạt động, vì vậy việc xây dựng mới và các đơn đặt hàng liên quan đến lớp nên xác nhận phiên bản quản lý trước khi báo giá.Việc lựa chọn nên dựa trên đường kính danh nghĩa của chuỗi neo, lớp chuỗi và cơ sở tải dự án, hình học vách ngăn ngăn, truy cập thả, giao diện hàn, yêu cầu niêm phong, hệ thống lớp phủ và phạm vi kiểm tra cần thiết.
Thông số kỹ thuật nhanh
- Chức năng sản phẩm: Chốt anchor-chain kết thúc đắng trong khoang khóa → cung cấp một kết nối xác định tại vách ngăn ngăn khóa và một sự sắp xếp giải phóng có thể tháo rời.
- Tiêu chuẩn và loại: JIS F 2025 loại A loại có thể tháo rời → loại A là cấu hình có thể tháo rời; loại B là cấu hình cố định.
- Phiên bản tiêu chuẩn: kích thước năm 1992 được cung cấp; Phiên bản năm 2021 hiện tại → xác nhận hợp đồng, bản vẽ tàu và yêu cầu lớp trước khi sản xuất.
- Phạm vi kích thước danh nghĩa: 52 đến 120, bao gồm kích thước danh nghĩa 73 → bao gồm đường kính xích neo áp dụng từ 50-52 mm đến 114-120 mm.
- Khối lượng ước tính: 40,5 đến 274 kg → có liên quan đến việc xử lý, lập kế hoạch lắp đặt vách ngăn, đóng gói và ước tính vận chuyển.
- Cơ sở vật liệu tiêu chuẩn: Cơ thể SS400 với thép, đồng, vỏ, bao bì và vật liệu giữ cụ thể cho các thành phần → thép không gỉ hoặc vật liệu thay thế yêu cầu bản vẽ dự án được phê duyệt.
- Lắp đặt: Được hàn vào vách ngăn ngăn dây chuyền → tiêu chuẩn cho phép cơ thể được kết hợp với bề mặt gắn cong khi cần thiết.
- Dập kín và thử nghiệm:Khả năng đóng gói và đóng gói nên hỗ trợ nhiệm vụ niêm phong được chỉ định → bất kỳ thử nghiệm áp suất và tiêu chí chấp nhận kín nước lắp ráp hoàn thành phải được xác nhận bởi dự án.
Các thông số kỹ thuật chính
| Số danh nghĩa. | Chiều kính dây chuyền neo có thể áp dụng. | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
Trọng lượng (kg) |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66-68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92-95 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận phiên bản tiêu chuẩn, cấu hình loại A có thể tháo rời và chỉ định như JIS F 2025 A52.
Bước 2: Xác nhận đường kính dây neo danh nghĩa, chất lượng dây chuyền, dữ liệu giấy chứng nhận dây chuyền, và liệu đơn đặt hàng là cho việc xây dựng mới hay thay thế một dây chuyền dây chuyền hiện có.
Bước 3: Cung cấp sự sắp xếp của chuỗi, độ dày / độ cong của vách ngăn, giao diện lắp đặt hàn, chi tiết củng cố, hướng chuỗi và quyền truy cập hoạt động có sẵn.
Bước 4: Xác nhận bản đồ vật liệu cho thân xe, nắp, chân, nút, các bộ buộc, vỏ, đóng gói, các bộ phận giữ và bất kỳ yêu cầu thép không gỉ hoặc vật liệu đặc biệt nào.
Bước 5: Xác nhận xử lý bề mặt, nhiệm vụ niêm phong, bất kỳ thử nghiệm chức năng kín nước nào, quy trình thả / thiết lập lại, điểm kiểm tra và liệu cần có tay cầm nắp.
Bước 6: Xác nhận số lượng, chứng chỉ và phạm vi lớp học, điểm đến giao hàng, thời gian giao hàng cần thiết, bản vẽ được phê duyệt, hình ảnh sản phẩm hiện có và yêu cầu đóng gói.
Cấu trúc

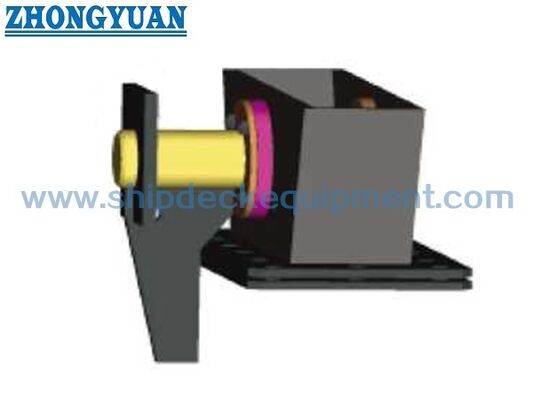

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle
Thiết lập khóa dây chuyền và lợi thế về chất lượng
- Loại A là cấu hình JIS có thể tháo rời, cho phép kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết
- Hình học cơ thể nên phù hợp với vách ngăn ngăn dây chuyền; khi bề mặt lắp đặt cong, tiêu chuẩn cho phép cơ thể được điều chỉnh cho bề mặt lắp đặt.
- Pin, nút thắt, nắp, tuyến đóng gói, cọc và sự sắp xếp của bộ phận giữ nên được kiểm tra cùng nhau để nhịp phóng và điều kiện lắp ráp lại không bị ảnh hưởng bởi sự biến dạng sản xuất.
- Lịch vật liệu dựa trên thành phần hỗ trợ kiểm soát riêng biệt của cơ thể cấu trúc, các bộ phận có thể tháo rời, các vật cố định bằng đồng, miếng dán, đóng gói và giữ các mặt hàng dây / dây xích.
- Chất lượng vật liệu, khoảng thời gian thay thế, áp suất thử nghiệm,và các tiêu chí chấp nhận nên tuân theo thông số kỹ thuật dự án đã được phê duyệt.
- Giao diện ngăn chắn hàn và cấu trúc tàu xung quanh phải được kiểm tra bởi xưởng đóng tàu hoặc văn phòng thiết kế để chuyển tải, gia cố địa phương, truy cập, bảo vệ ăn mòn và kiểm tra.
- Máy khóa dây cáp nên được kiểm tra chức năng sau khi chế tạo và lắp đặt theo quy trình đã thỏa thuận; nó không nên được thể hiện như một phanh trục dây cáp neo hoặc nút dây chuyền trên boong.
Các thuộc tính tùy chỉnh
- Cơ sở tiêu chuẩn: JIS F 2025:1992 kích thước được cung cấp / JIS F 2025:2021 phiên bản hiện tại → xác nhận phiên bản nào được áp dụng theo hợp đồng.
- Loại: Loại A có thể tháo rời → khác với cấu hình cố định Loại B.
- Kích thước danh nghĩa: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → chọn theo đường kính dây neo danh nghĩa áp dụng.
- Định nghĩa tiêu chuẩn: JIS F 2025 A + số danh nghĩa → ví dụ: JIS F 2025 A52.
- Vật liệu cơ thể tiêu chuẩn: JIS G 3101 SS400 → các vật liệu thành phần khác tuân theo bảng vật liệu tiêu chuẩn.
- Vật liệu tùy chọn: Thép không gỉ hoặc vật liệu tùy chỉnh → chỉ có sẵn tùy thuộc vào bản vẽ được phê duyệt, tương thích ăn mòn, quy trình hàn và chấp nhận dự án.
- Trình độ chuỗi neo: Để xác nhận → thông tin được cung cấp thay thế cho đến lớp 2 và lớp 2 / lớp 3, vì vậy không có tuyên bố lớp không được hỗ trợ.
- Phương pháp xử lý bề mặt: Sa 2.5 thổi + epoxy shop primer, kết thúc kẽm hoặc lớp phủ dự án → hệ thống cuối cùng phụ thuộc vào vật liệu, trình tự hàn và thông số kỹ thuật lớp phủ bình.
- Yêu cầu giấy chứng nhận: Có sẵn theo phạm vi đặt hàng → giấy chứng nhận nhà sản xuất, khả năng truy xuất nguồn gốc vật liệu, kiểm tra lớp học và các điểm nhân chứng phải được xác nhận trước khi báo giá.
Làm thế nào nó hoạt động
Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, các bộ phận giữ và tháo rời được giải phóng theo trình tự có kiểm soát → Bộ phận được kiểm tra, đặt lại và niêm phong lại sau khi vận hành
Ứng dụng
Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects
Chứng chỉ và lợi thế
Giấy chứng nhận và tài liệu kiểm tra có thể được sắp xếp theo yêu cầu của dự án, khả năng truy xuất nguồn gốc vật liệu, phạm vi thử nghiệm đã đồng ý và thủ tục phê duyệt của xã hội phân loại.Các công ty được liệt kê không tự động được bao gồm với mọi lệnh.
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.
Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: Sự khác biệt giữa JIS F 2025 loại A và loại B là gì?
A1: Loại A là cấu hình có thể tháo rời và loại B là cấu hình cố định.Loại A được chọn khi cấu trúc thùng đòi hỏi một phương pháp được kiểm soát để giải phóng kết nối kết nối kết nối dây chuyền neo..
Q2: Làm thế nào để chọn kích thước danh nghĩa chính xác?
A2: Chọn số danh từ đường kính xích neo áp dụng và xác nhận nó so với bản vẽ tàu, lớp xích, hình học xích, cài đặt hiện có, quyền truy cập giải phóng,và phiên bản tiêu chuẩn được phê duyệtBảng là tham chiếu lựa chọn kích thước, không phải là tuyên bố SWL hoặc tải ngã.
Q3: Có thử nghiệm kín nước và khả năng tương thích chuỗi lớp 3 được bao gồm như tiêu chuẩn không?
A3: Không tự động. Tiêu chuẩn hiện tại xác định hiệu suất dán và đóng gói liên quan đến niêm phong,nhưng phương pháp thử nghiệm kín nước và tiêu chí chấp nhận phải được xác định bởi dự ánCác tuyên bố cấp chuỗi được cung cấp mâu thuẫn, vì vậy khả năng tương thích cấp 3 phải được xác nhận trước khi được nêu trong báo giá hoặc trang dữ liệu.
