Tấm Mắt Oval Hàn Gia Công Hàng Hải Dùng Cho Neo Đậu và Kết Nối Dàn Dựng Trên Boong Tàu

Tấm Mắt Oval Rèn Hàn Hàng Hải Dùng Để Neo Đậu và Kết Nối Dàn Dựng Tàu

Tổng Quan Sản Phẩm

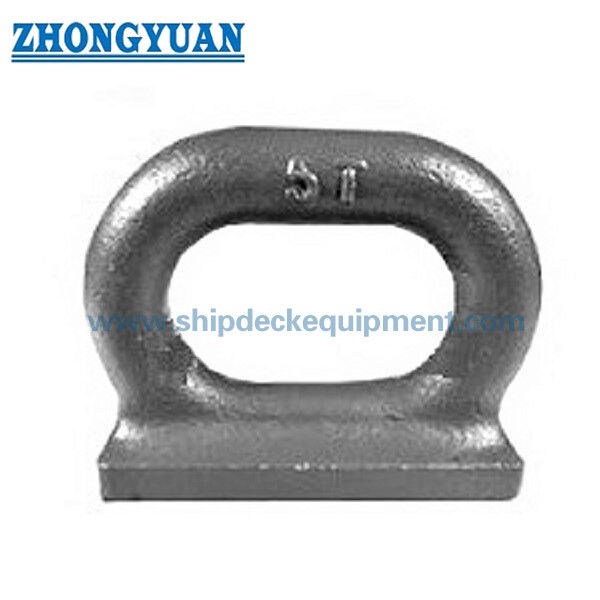

Tấm Mắt Oval Rèn Hàn Hàng Hải là phụ kiện gắn trên boong tàu đã được hàn, dùng để cố định đầu dây, xích neo, ròng rọc và các bộ phận kết nối hàng hải khác. Sản phẩm được thiết kế theo tiêu chuẩn JIS F3410-1999 Loại F và dùng để lắp đặt trên các kết cấu tàu được gia cố, nơi yêu cầu điểm kết nối hàn nhỏ gọn.

Thiết kế Loại F sử dụng thân mắt oval rèn với lỗ mở kéo dài và cấu trúc đế hàn. Cấu trúc này khác với loại tấm mắt gắn đơn giản cắt từ tấm kim loại. Hình dạng rèn, chuyển tiếp bán kính mượt mà và lỗ mở oval giúp cung cấp khoảng hở thực tế cho xích neo và đầu dây, đồng thời hỗ trợ truyền tải trọng ổn định quanh khu vực mắt.

Sản phẩm này phù hợp cho các nhà máy đóng tàu, chủ tàu, nhà phân phối thiết bị hàng hải và người mua kỹ thuật cần tấm mắt hàn theo tiêu chuẩn để kết nối boong, gắn neo và các ứng dụng dàn dựng hàng hải. Cấp vật liệu cuối cùng, phạm vi hàn, phạm vi kiểm tra và yêu cầu chứng chỉ cần được xác nhận theo đặc điểm kỹ thuật của dự án.

Thông Số Kỹ Thuật Nhanh

• Tiêu Chuẩn Sản Phẩm: JIS F3410-1999 → Tiêu chuẩn tấm mắt oval tàu cho phụ kiện kết nối boong tàu.

• Loại Sản Phẩm: Tấm mắt oval rèn hàn Loại F → Cấu trúc mắt oval với đế hàn cho các ứng dụng gắn trên tàu.

• Dải Kích Thước Danh Nghĩa: 3-15 → Dải kích thước tiêu chuẩn Loại F trong bảng được cung cấp.

• Tải Trọng Cho Phép: 29.4-147 kN → Dùng để chọn kích thước tấm mắt phù hợp; không được nhầm lẫn với MBL dây, tải thử nghiệm hoặc SWL nâng.

• Công Dụng Chính: Đầu dây, xích neo và ròng rọc → Dùng làm điểm kết nối hàn cố định trên kết cấu tàu.

• Lựa Chọn Vật Liệu: Thép mềm / thép không gỉ / thép C-Mn rèn → Cấp vật liệu cuối cùng cần được xác nhận theo đặc điểm kỹ thuật dự án và môi trường ăn mòn.

• Tình Trạng Bề Mặt: Không có vết nứt và bong tróc nhìn thấy được → Quan trọng đối với việc kiểm tra bộ phận rèn và hoạt động đáng tin cậy trên boong.

• Xử Lý Bề Mặt: Phun cát Sa2.5 + một lớp sơn lót epoxy xưởng → Chuẩn bị cho hệ thống sơn hàng hải trước khi sơn cuối cùng tại xưởng đóng tàu.

• Phương Pháp Lắp Đặt: Lắp đặt bằng hàn → Yêu cầu gia cố thép boong hoặc hỗ trợ phù hợp và quy trình hàn có trình độ.

• Lựa Chọn Chứng Chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất → Cung cấp theo yêu cầu dự án và phân cấp.

Thông Số Kỹ Thuật Chính

Lưu ý: Kích thước dựa trên bảng JIS F3410 Loại F được cung cấp. Kích thước sản xuất cuối cùng, dung sai, cấp vật liệu và phạm vi kiểm tra cần được xác nhận theo bản vẽ đã phê duyệt và đơn đặt hàng.

Hướng Dẫn Lựa Chọn

Bước 1: Xác nhận mục đích kết nối = cố định đầu dây / xích neo / ròng rọc → Điều này xác nhận liệu tấm mắt oval Loại F có phải là phụ kiện gắn phù hợp cho ứng dụng hay không.

Bước 2: Xác nhận tải trọng cho phép = 29.4-147 kN → Chọn kích thước danh nghĩa theo tải trọng kết nối yêu cầu và yêu cầu an toàn của dự án.

Bước 3: Xác nhận kích thước danh nghĩa = 3 / 5 / 7.5 / 10 / 15 → Khớp kích thước đã chọn với kích thước tiêu chuẩn, khoảng hở lỗ mắt và phần cứng kết nối.

Bước 4: Xác nhận hướng tải trọng = hướng dọc / hướng nghiêng / hướng ngang → Cấu trúc hàn và gia cố boong cần được kiểm tra theo hướng lực thực tế.

Bước 5: Xác nhận cấu trúc lắp đặt = boong hàn hoặc nền thép gia cố → Độ dày tấm đỡ và bố trí gia cố ảnh hưởng đến truyền tải trọng cuối cùng.

Bước 6: Xác nhận vật liệu = thép mềm / thép không gỉ / thép C-Mn rèn → Chọn vật liệu theo môi trường ăn mòn, đặc điểm kỹ thuật của chủ tàu và yêu cầu phân cấp.

Bước 7: Xác nhận lớp phủ = Sa2.5 + sơn lót epoxy xưởng hoặc hệ thống sơn của dự án → Xác nhận liệu lớp phủ hoàn thiện cuối cùng sẽ do xưởng đóng tàu hay nhà cung cấp thi công.

Bước 8: Xác nhận chứng chỉ = Chứng chỉ thử nghiệm của nhà sản xuất hoặc chứng chỉ phân cấp → Xác nhận tổ chức yêu cầu và phạm vi kiểm tra trước khi báo giá.

Cấu Trúc

Thân Mắt Oval Rèn | Lỗ Mở Oval Kéo Dài | Chuyển Tiếp Bán Kính Mượt Mà | Khu Vực Đế Hàn | Yêu Cầu Góc Hàn Fillet | Điểm Gắn Boong Tàu | Bảo Vệ Bề Mặt Bằng Sơn Lót Epoxy

Ưu Điểm Cấu Trúc Rèn và Kỹ Thuật

• Thân mắt oval rèn → Cung cấp tính liên tục cấu trúc tốt hơn xung quanh lỗ mở mắt so với hình dạng tấm cắt đơn giản.

• Chuyển tiếp bán kính mượt mà → Giúp giảm tập trung ứng suất cục bộ quanh khu vực kết nối.

• Thiết kế lỗ mở oval → Cung cấp khoảng hở thực tế cho xích neo, đầu dây và bố trí cố định ròng rọc.

• Cấu trúc đế hàn → Cho phép tích hợp trực tiếp với kết cấu thép boong hoặc tàu được gia cố.

• Dải kích thước tiêu chuẩn → Kích thước danh nghĩa 3-15 bao gồm nhiều mức tải trọng cho phép từ 29.4 kN đến 147 kN.

• Chuẩn bị lớp phủ hàng hải → Phun cát Sa2.5 và sơn lót epoxy xưởng hỗ trợ các hệ thống sơn tiếp theo của xưởng đóng tàu.

• Yêu cầu bề mặt dễ kiểm tra → Bề mặt tấm mắt hoàn thiện phải không có vết nứt và bong tróc nhìn thấy được.

Thuộc Tính Tùy Chỉnh

• Tiêu Chuẩn: JIS F3410-1999 → Cơ sở tiêu chuẩn cho tấm mắt oval tàu.

• Loại: Loại F → Cấu hình tấm mắt oval rèn hàn.

• Kích Thước Danh Nghĩa: 3-15 → Xác định dải kích thước tiêu chuẩn và bảng kích thước tương ứng.

• Tải Trọng Cho Phép: 29.4-147 kN → Dùng để lựa chọn mẫu và xác nhận kỹ thuật.

• Vật Liệu: Thép mềm / thép không gỉ / thép C-Mn rèn → Vật liệu có thể được chọn theo đặc điểm kỹ thuật dự án.

• Tình Trạng Bề Mặt: Không có vết nứt và bong tróc nhìn thấy được → Điểm kiểm tra quan trọng đối với phụ kiện hàng hải rèn.

• Xử Lý Bề Mặt: Phun cát Sa2.5 + sơn lót epoxy xưởng → Chuẩn bị chống ăn mòn tiêu chuẩn trước khi sơn hoàn thiện.

• Lắp Đặt: Hàn → Yêu cầu hàn có trình độ và nền thép phù hợp trên tàu.

• Bộ Phận Kết Nối Chính: Đầu dây / xích neo / ròng rọc → Các ứng dụng kết nối boong phổ biến.

• Chứng Chỉ: Chứng chỉ thử nghiệm của nhà sản xuất / chứng chỉ phân cấp → Cần được xác nhận theo đơn hàng và yêu cầu của tàu.

Hướng Dẫn Yêu Cầu Báo Giá

• Kích thước danh nghĩa yêu cầu hoặc tải trọng cho phép yêu cầu.

• Ứng dụng: cố định đầu dây, xích neo, ròng rọc hoặc kết nối boong hàng hải khác.

• Vị trí lắp đặt: boong, thành tàu, tấm nền hoặc kết cấu thép gia cố khác.

• Hướng tải trọng và điều kiện làm việc dự kiến, nếu có.

• Yêu cầu vật liệu: thép mềm, thép không gỉ hoặc thép C-Mn rèn.

• Yêu cầu xử lý bề mặt và đặc điểm kỹ thuật lớp phủ hoàn thiện.

• Chứng chỉ yêu cầu: Chứng chỉ thử nghiệm của nhà sản xuất hoặc chứng chỉ phân cấp cụ thể.

• Số lượng và lịch trình giao hàng.

• Cảng đến hoặc phương thức vận chuyển.

• Bản vẽ, phác thảo hoặc ảnh tham khảo nếu có.

Cách Thức Hoạt Động

Kết Cấu Tàu Được Gia Cố Chuẩn Bị → Tấm Mắt Được Hàn Vào Boong hoặc Nền → Xích Neo / Đầu Dây / Ròng Rọc Được Kết Nối → Tải Trọng Được Truyền Qua Thân Mắt Rèn → Đế Hàn Truyền Tải Trọng Vào Kết Cấu Tàu

Ứng Dụng

Gắn Boong Tàu | Điểm Kết Nối Neo Đậu | Cố Định Đầu Dây | Kết Nối Xích Neo | Cố Định Ròng Rọc | Kết Cấu Boong Tàu Kéo | Khu Vực Neo Đậu Tàu Công Nghiệp và Sà Lan | Kết Nối Dàn Dựng Hàng Hải

Chứng Nhận & Ưu Điểm

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất. Tấm mắt oval rèn hàn có thể được cung cấp với các tài liệu kiểm tra theo dự án, hồ sơ số lô và tài liệu liên quan đến phân cấp theo yêu cầu đơn hàng.

Bản Vẽ & Hình Ảnh

Bản vẽ bố trí chung và hình ảnh sản phẩm có thể được đặt ở đây để tham khảo kỹ thuật.

Đặt Hàng

• Xác nhận tiêu chuẩn và loại: JIS F3410-1999 Loại F.

• Xác nhận kích thước danh nghĩa: 3, 5, 7.5, 10 hoặc 15.

• Xác nhận yêu cầu tải trọng cho phép: 29.4-147 kN theo kích thước đã chọn.

• Xác nhận yêu cầu vật liệu và liệu có yêu cầu thép không gỉ hay không.

• Xác nhận xử lý bề mặt và phạm vi lớp phủ hoàn thiện.

• Xác nhận yêu cầu chứng chỉ trước khi sản xuất.

• Xác nhận số lượng, phương pháp đóng gói và điểm đến giao hàng.

• Cung cấp bản vẽ lắp đặt hoặc bản vẽ kết cấu boong nếu yêu cầu phê duyệt phân cấp hoặc xác minh hàn.

Tài Liệu Hỗ Trợ Có Sẵn Theo Yêu Cầu

Các tài liệu hỗ trợ sau đây có thể được cung cấp theo yêu cầu dự án. Chứng chỉ theo dự án, hồ sơ số lô và tài liệu hàn thường được cung cấp sau khi yêu cầu báo giá hoặc xác nhận đơn hàng.

• Bảng dữ liệu sản phẩm và bản vẽ GA đơn giản → Phù hợp để khách hàng tải xuống hoặc theo dõi yêu cầu báo giá.

• Mẫu chứng chỉ vật liệu và hồ sơ truy xuất nguồn gốc số lô → Khuyến nghị sau khi yêu cầu báo giá hoặc xác nhận dự án.

• Mẫu chứng chỉ phân cấp hoặc tài liệu tham khảo dự án trước đó → Có thể được cung cấp dưới dạng mẫu ẩn khi phù hợp.

• Bản vẽ lắp đặt hoặc khuyến nghị gia cố → Phiên bản chi tiết nên được cung cấp trong quá trình xác nhận kỹ thuật.

• Đặc điểm kỹ thuật lớp phủ và xử lý bề mặt → Có thể được cung cấp theo hệ thống sơn của tàu.

• Quy trình hàn / thông tin WPS → Chỉ được cung cấp nếu bao gồm trong phạm vi dự án hoặc được yêu cầu bởi phân cấp / xưởng đóng tàu.

Câu Hỏi Thường Gặp

Q1: Sản phẩm này có giống với tấm mắt nâng không?

Không. Sản phẩm Loại F này chủ yếu được mô tả là tấm mắt oval tàu cho các ứng dụng cố định và kết nối hàng hải như đầu dây, xích neo và ròng rọc. Nếu nó được sử dụng để nâng, hướng tải trọng, hệ số an toàn, thiết kế hàn và phê duyệt phân cấp phải được xác minh riêng.

Q2: Làm thế nào để tôi chọn kích thước danh nghĩa phù hợp?

Việc lựa chọn nên bắt đầu từ tải trọng cho phép yêu cầu và kích thước của phần cứng kết nối. Bảng tiêu chuẩn cung cấp các kích thước danh nghĩa 3, 5, 7.5, 10 và 15 với tải trọng cho phép từ 29.4 kN đến 147 kN. Cấu trúc lắp đặt và hướng tải trọng cũng nên được kiểm tra.

Q3: Tại sao cấu trúc rèn lại quan trọng?

Thân mắt rèn cung cấp tính liên tục cấu trúc tốt hơn xung quanh lỗ mở mắt oval so với hình dạng tấm phẳng đơn giản. Điều này hữu ích cho các điểm kết nối hàng hải nơi bộ phận có thể chịu tải trọng tập trung thông qua xích neo hoặc đầu dây.

Q4: Có thể cung cấp vật liệu thép không gỉ không?

Có, vật liệu thép không gỉ có thể được xem xét khi yêu cầu khả năng chống ăn mòn cao hơn. Cấp độ chính xác, đặc tính cơ học và phạm vi chứng chỉ phải được xác nhận trước khi báo giá.

Q5: Cần thông tin gì để báo giá nhanh?

Vui lòng cung cấp kích thước danh nghĩa hoặc tải trọng cho phép, số lượng, vật liệu, yêu cầu lớp phủ, yêu cầu chứng chỉ, vị trí lắp đặt và cảng đến. Bản vẽ hoặc ảnh ứng dụng sẽ giúp xác nhận cấu hình chính xác.

Q6: Những tài liệu nào thường được tải xuống công khai và những tài liệu nào dựa trên yêu cầu báo giá?

Bảng dữ liệu và bản vẽ GA đơn giản thường có thể được chuẩn bị để tải xuống từ trang web. Chứng chỉ vật liệu, hồ sơ số lô, thông tin WPS và mẫu chứng chỉ phân cấp thường được cung cấp sau khi yêu cầu báo giá hoặc xác nhận dự án vì chúng có thể chứa thông tin cụ thể của dự án hoặc nhạy cảm của nhà máy.

Ghi Chú Kỹ Thuật Quan Trọng

• Sản phẩm này là phụ kiện gắn hàng hải bằng hàn. Boong hoặc kết cấu thép hỗ trợ phải đủ chắc chắn để truyền tải trọng áp dụng.

• Tải trọng cho phép không được coi là MBL dây, tải thử nghiệm hoặc SWL nâng trừ khi được xác minh riêng bằng tính toán kỹ thuật và phê duyệt phân cấp.

• Hướng tải trọng là quan trọng. Tải trọng ngang, tải trọng nghiêng và tải trọng động lặp lại phải được kiểm tra theo bố trí lắp đặt thực tế.

• Kích thước góc hàn, dung sai kích thước và yêu cầu kiểm tra phải tuân theo JIS F3410, bản vẽ đã phê duyệt, quy trình hàn của xưởng đóng tàu và yêu cầu phân cấp.

• Có thể yêu cầu gia cố boong tùy thuộc vào vị trí lắp đặt, độ dày tấm và đường đi của tải trọng.

• Phun cát Sa2.5 và sơn lót epoxy xưởng là các xử lý chuẩn bị. Hệ thống lớp phủ hoàn thiện phải phù hợp với đặc điểm kỹ thuật sơn của tàu.
