CB / T 3728 A URS26 Nắp đậy bằng thép nhỏ kín khít với thời tiết với trang bị hàng hải Butterfly Nut
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn: | CB / T 3728-2011 | Vật liệu đóng gói: | Neoprene, NBR, Hi - NBR |
|---|---|---|---|
| Vật chất: | Thép không gỉ, thép nhẹ | KIỂM TRA: | Kiểm tra ống, Kiểm tra phấn |
| Kích thước: | Theo tiêu chuẩn hoặc tùy chỉnh | Loại ứng dụng: | Thời tiết chặt chẽ |
| Mở & Đóng: | Hạt bướm và bản lề | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, đã đánh bóng, mạ kẽm, xử lý bề mặt tùy chỉnh có |
| Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | ||
Mô tả sản phẩm

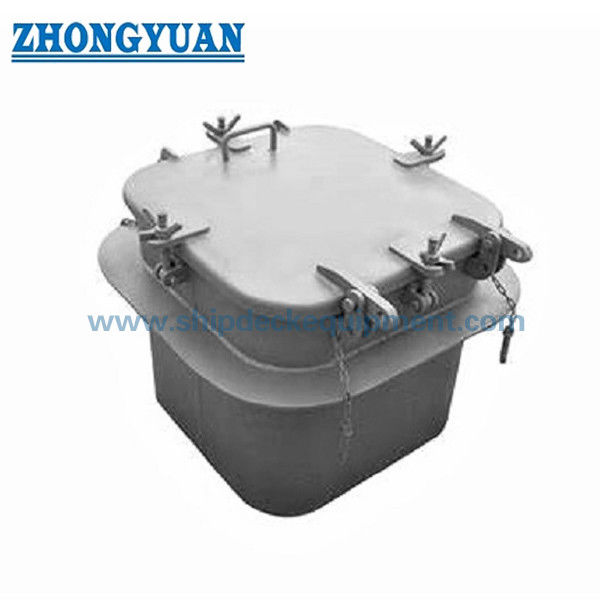

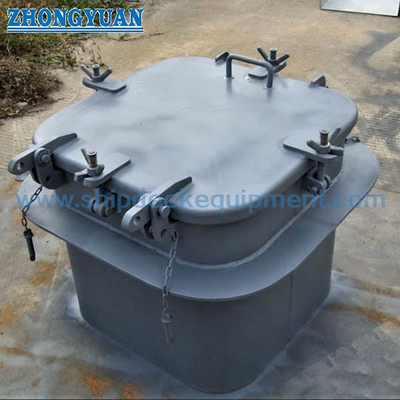

CB / T 3728 A URS26 Nắp đậy bằng thép nhỏ kín thời tiết với đai ốc bướm
Sự mô tả:
CB / T 3728-2011 loại Một nắp hầm thép nhỏ kín gió được lắp đai ốc bướm và thích hợp để áp dụng một mô-men xoắn thuận tiện cho việc vặn chặt, chỉ bằng một người mà không cần bất kỳ dụng cụ hỗ trợ nào.Đối với các cửa sập có kích thước lớn hơn, búa cân bằng sẽ được lắp ở cạnh bản lề để hỗ trợ nhân viên đóng mở cửa sập nặng một cách dễ dàng.Thử nghiệm ống với áp lực nước 2 bar ở khoảng cách 1,5m sẽ được thực hiện sau khi lắp đặt trên tàu.
Kỹ thuật chínhSự chỉ rõ:
- Tiêu chuẩn: CB / T 3728-2011
- Vật liệu đóng gói: Neoprene, NBR, Hi - NBR,
- Vật chất: Thép không gỉ, Thép nhẹ,
- Kiểm tra: Kiểm tra ống, Kiểm tra phấn
- Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh,
- Loại ứng dụng: Thời tiết chặt chẽ,
- Mở & Đóng: Hạt bướm và Bản lề
- Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, đã đánh bóng, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn.
- Chứng nhận phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Các thông số kỹ thuật chính:
| Kích thước danh nghĩa |
Khai mạc Kích thước rõ ràng L1 XB1 X R1 |
Kích thước bìa L2 X B2 |
Độ dày của bìa t |
Hatch Coaming | Bướm Clip |
Trọng lượng (Kilôgam) Coaming độc quyền |
||
| t0 | H | Dia. | Số lượng | |||||
| 450 × 630 | 420 × 600 × 100 | 508 × 688 | 4 | 4,6 |
100 150 200 250 450 600 |
M16 | 4 | 24.4 |
| 512 × 692 | 6 | 6,8 | 31.1 | |||||
| 516 × 696 | số 8 | 8,11 | 37,7 | |||||
| 530 × 530 | 500 × 500 × 100 | 588 × 588 | 4 | 4,6 | 24,2 | |||
| 592 × 592 | 6 | 6,8 | 30,8 | |||||
| 596 × 596 | số 8 | 8,11 | 37.4 | |||||
| 630 × 630 | 600 × 600 × 100 | 682 × 688 | 4 | 4,6 | M20 | 31 | ||
| 692 × 692 | 6 | 6,8 | 39,8 | |||||
| 696 × 696 | số 8 | 8,11 | 48,5 | |||||
| 630 × 830 | 600 × 800 × 100 | 688 × 888 | 4 | 4,6 | 37.4 | |||
| 692 × 892 | 6 | 6,8 | 48,5 | |||||
| 696 × 896 | số 8 | 8,11 | 59,7 | |||||
| 830 × 830 | 800 × 800 × 100 | 888 × 888 | 4 | 4,6 | 6 | 47.1 | ||
| 892 × 892 | 6 | 6,8 | 61,2 | |||||
| 896 × 896 | 8 (注 3) | 8,11 | 75.3 | |||||
| 830 × 1230 | 800 × 1200 × 100 | 888 × 1288 | 4 | 4,6 | số 8 | 65,2 | ||
| 892 × 1292 | 6 | 6,8 | 85.3 | |||||
| 896 × 1296 | số 8 | 8,11 | 800 | 175,2 | ||||
| 1030 × 1030 | 1000 × 1000 × 100 | 1092 × 1092 | 4 | 4,6 | số 8 | 146,6 | ||
| 1096 × 1096 | số 8 | 6,8 | 190,9 | |||||
| 1330 × 1330 | 1300 × 1300 × 100 | 1396 × 1396 | số 8 | 8,11 | 800 | số 8 | 331,3 | |
Bản vẽ của CB / T 3728 A URS26 Nắp đậy bằng thép nhỏ kín khít với thời tiết với trang bị hàng hải Butterfly Nut
