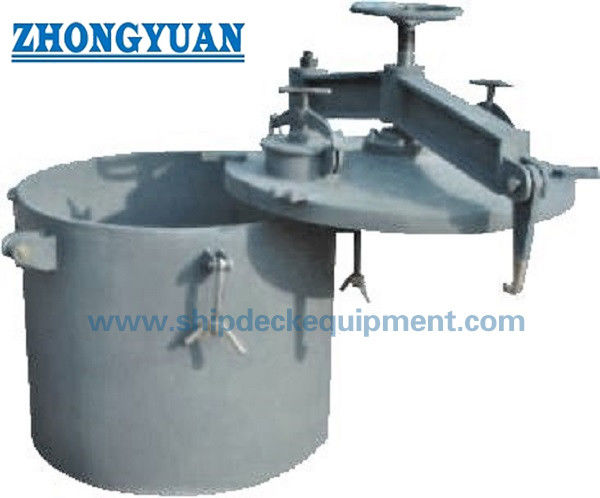

JIS F2320 Loại B Nắp thùng chứa hàng hóa mở ngang Nắp đậy Trang bị hàng hải

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Zhongyuan Marine Equipmen
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Số mô hình: tiêu chuẩn hoặc tùy chỉnh
Tài liệu: Marine Swing type oil tank ...94.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: Based on quotation
chi tiết đóng gói: Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh
Thời gian giao hàng: Căn cứ vào yêu cầu của dự án
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: Sản xuất tùy chỉnh dựa trên yêu cầu của dự án
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Tiêu chuẩn: JIS F 2320-2003 Vật liệu: Thép nhẹ, thép không gỉ, thép không gỉ song công, nhôm,
Vật liệu đóng gói: Neoprene, NBR, HI - NBR, Viton, Teflon Bài kiểm tra: Kiểm tra áp suất thủy lực, kiểm tra ống, kiểm tra phấn
Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh, như bản vẽ của khách hàng Loại ứng dụng: Nút nước, kín thời tiết, chặt gas, kín dầu
Loại mở: Bánh xe tay hoạt động nhanh Loại đóng cửa: Bản lề
Xử lý bề mặt: xả cát đến S2.5 + một lớp epoxy shop primer, đánh bóng, mạ thép, xử lý bề mặt tùy chỉnh có sẵn. Giấy chứng nhận phân loại: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA
Làm nổi bật:

Nắp đậy kín dầu CCS JIS F2320

,

Nắp đậy kín dầu JIS F2320

,

Nắp đậy nắp hầm hàng hải JIS F 2320-2003

Mô tả sản phẩm

JIS F2320 Loại B Khung mở ngang bể chứa dầu



Mô tả:

Lửa kín dầu biển chủ yếu được sử dụng cho các thùng chứa dầu để kiểm tra cá nhân và thanh toán khi vào, với độ kín dầu và khí.Các bộ phận truyền tải thường được làm bằng hợp kim đồng, để tránh tia lửa gây ra bởi nắp mở và đóng. Các loại nắp cửa kín dầu là hình tròn và hình bầu dục.một lỗ quan sát có đường kính không dưới 150 mm nằm cùng với nắp cửa sổ, lỗ quan sát được trang bị một thiết bị đóng nắp nắp cửa kín chống dầu và lưới đồng lửa.



Thông số kỹ thuật chính:

  1. Tiêu chuẩn: JIS F 2320-2003
  2. Vật liệu: thép nhẹ, thép không gỉ, thép không gỉ kép, nhôm,
  3. Vật liệu đóng gói: Neoprene, NBR, Hi - NBR, Viton, Teflon
  4. Thử nghiệm: Thử nghiệm áp suất thủy lực, Thử nghiệm ống, Thử nghiệm phấn
  5. Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh, Theo bản vẽ của khách hàng,
  6. Loại ứng dụng: chống nước, chống thời tiết, chống khí, chống dầu,
  7. Loại mở: tay bánh xe vận hành nhanh
  8. Loại đóng: Hinged
  9. Điều trị bề mặt: phun cát đến S2.5 + một lớp epoxy shop primer, đánh bóng, mạ mạ, điều trị bề mặt tùy chỉnh có sẵn.
  10. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.



Các thông số kỹ thuật chính

Kích thước danh nghĩa D D1 H R D2 A A1 A2 B H3 h1 　 　 　 　
760 760 731 180 760 710 491 436 425 70 144 90 　 　 　 　
910 910 881 200 910 860 566 506 500 80 164 100 　 　 　 　
1220 1 220 1 191 240 1220 1170 721 656 695 95 204 115 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Kích thước danh nghĩa L F1 d1 d2 F a1 d3 d20 d19 E r1 r2 　 　 　
760 320 13 6 110 60 130 85 72 61 62 40 75 55 　 　 　
910 330 146 120 70 140 90 82 71 72 50 80 60 　 　 　
1220 340 156 130 80 150 100 94 81 82 60 85 65 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Kích thước danh nghĩa r1 r4 r5 d5 d6 d7 d8 d9 dl8 d10 d11 d12 d13 L1 L2
760 125 92 57 66 40 106 150 186 190 64 39 Tr38×7 30 278 197
910 130 97 62 70 44 110 154 190 194 68 43 Tr42×7 34 288 207
1220 135 102 67 76 50 116 160 196 300 74 49 Tr48×8 39 303 222
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Kích thước danh nghĩa d14 d15 d16 d17 Y h2 b1 b3 H1 h3 h4 Ghi chú
Trọng lượng		 　 　 　
760 60 M58X2 76 105 60 110 84 64 188 100 115 314 　 　 　
910 64 M62X2 80 109 65 120 85 58 188 100 115 383 　 　 　
1220 72 M70X2 86 115 72 135 94 50 208 120 135 535 　 　 　

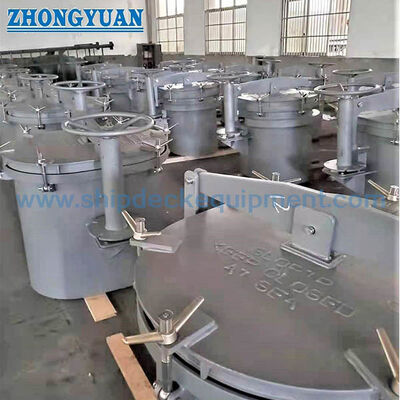

JIS F2320 Loại B Nắp thùng chứa hàng hóa mở ngang Nắp đậy Trang bị hàng hải

Sơ đồ của JIS F2320 loại B mở ngang xe tải bể dầu nắp nắp cửa tàu



JIS F2320 Loại B Nắp thùng chứa hàng hóa mở ngang Nắp đậy Trang bị hàng hảiJIS F2320 Loại B Nắp thùng chứa hàng hóa mở ngang Nắp đậy Trang bị hàng hải
