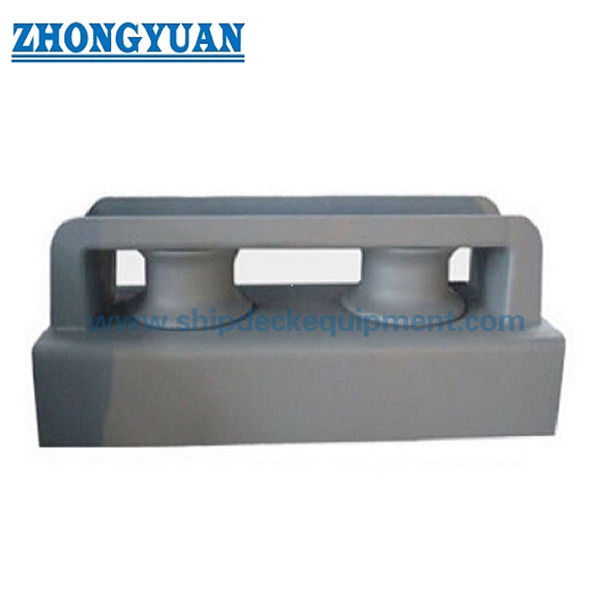

150×450 mm Loại đóng hai cuộn bên bờ tàu Fairlead.

150×450 mm Loại đóng hai cuộn bên bờ tàu Fairlead.

Tổng quan sản phẩm

JIS F 2014 Form BF BS loại đóng cửa bên bờ tàu với hai cuộn được thiết kế để thay đổi và hướng dẫn hướng của dây buộc trên mặt tàu và khu vực buộc tàu trên boong.Khung đóng giúp kiểm soát đường dẫn dây thừng và giảm nguy cơ dây thừng nhảy ra trong quá trình hoạt động đậu, trong khi hai con lăn cung cấp hướng dẫn dây thừng mượt mà và giúp giảm mài mòn trên dây thừng, dây Manila và dây nylon.

Trang này tập trung vào cấu hình hai cuộn loại khép kín.Nó khác với fairleads kiểu mở và fairleads kiểu đóng ba cuộn bởi vì cấu trúc nhỏ gọn hơn và đường dây được kiểm soát tốt hơnSản phẩm có thể được cung cấp theo JIS F 2014-1987, với đường kính cuộn từ 150 mm đến 450 mm và tùy chỉnh vật liệu hoặc các tùy chọn xử lý bề mặt theo yêu cầu của dự án.

Thông số kỹ thuật nhanh

• Tiêu chuẩn kỹ thuật: JIS F 2014-1987 → được sử dụng làm tham chiếu sản xuất và kích thước cho tiêu chuẩn tàu Nhật Bản này.
• Loại: Loại BF & BS đóng → thiết kế khung đóng để hướng dẫn dây buộc an toàn được kiểm soát.
• Chuỗi đường kính: 150×450 mm → được lựa chọn theo kích thước dây, đường dây và sắp xếp đậu tàu.
• Số lượng cuộn: 2 cuộn → phù hợp với thay đổi hướng và hướng dẫn dây thừng loại khép kín.
• Phạm vi trọng lượng cuộn: 21,2 ≈ 230 kg → phạm vi trọng lượng tham chiếu được cung cấp cho loạt sản phẩm này.
• Thừng áp dụng: Sợi dây, dây Manila và dây nylon → được lựa chọn theo thực tiễn đậu tàu và thông số kỹ thuật dây.
• Vật liệu: thép nhẹ, thép C-Mn, thép không gỉ, thép đúc hoặc sắt đúc nốt → được lựa chọn theo độ bền, ăn mòn và yêu cầu của dự án.
• Phương pháp xử lý bề mặt: Bút cát đến Sa2.5 + một lớp epoxy shop primer, mạ, đánh bóng hoặc xử lý tùy chỉnh → được lựa chọn theo yêu cầu bảo vệ chống ăn mòn biển.
• Tùy chỉnh: Có sẵn → vật liệu, lớp phủ và chi tiết cụ thể của dự án có thể được xác nhận theo bản vẽ và yêu cầu lớp.

Các thông số kỹ thuật chính

Bảng dưới đây sử dụng dữ liệu kích thước được cung cấp cho JIS F 2014 Form BF BS loại đóng hai con lăn bên bờ tàu. Không có dữ liệu tải hoặc kích thước không được cung cấp.

Địa chỉ danh nghĩa.	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. Loại đóng loại Cast-Iron Roller Fairlead - Main Website Dimensions

Loại đóng loại thép-bảng sản xuất lăn Fairlead - kích thước trang web chính

Hướng dẫn lựa chọn

Bước 1: Xác nhận loại fairlead = BF & BS loại đóng → chọn sản phẩm này khi dây buộc cần một đường dây đóng được kiểm soát thay vì hướng dẫn cuộn mở.

Bước 2: Xác nhận đường kính cuộn = 150 ∼ 450 mm → khớp đường kính danh nghĩa với kích thước dây thừng, đường cong dây thừng và bố trí neo bên tàu.

Bước 3: Xác nhận số cuộn = 2 cuộn → phù hợp với thay đổi hướng nhỏ gọn và hướng dây khi không yêu cầu bố trí ba cuộn.

Bước 4: Xác nhận loại dây = sợi dây, dây Manila hoặc dây nylon → vật liệu dây khác nhau có thể yêu cầu kết thúc bề mặt và chất lượng tiếp xúc cuộn khác nhau.

Bước 5: Xác nhận vật liệu = thép nhẹ, thép C-Mn, thép không gỉ, thép đúc hoặc sắt đúc nốt → chọn theo thông số kỹ thuật dự án, môi trường ăn mòn và yêu cầu lớp.

Bước 6: Xác nhận lớp phủ = Sa2.5 + epoxy shop primer, thêu, đánh bóng hoặc tùy chỉnh → chọn xử lý bề mặt theo hệ thống sơn xưởng đóng tàu và điều kiện tiếp xúc biển.

Bước 7: Xác nhận yêu cầu chứng nhận = Giấy chứng nhận loại dự án hoặc giấy chứng nhận thử nghiệm nhà sản xuất → tư vấn cho xã hội phân loại yêu cầu trước khi báo giá và sản xuất.

Cấu trúc

Khung đóng. Hai con lăn hướng dẫn. Cánh lăn. Cấu trúc hỗ trợ bên. Cơ sở / cấu trúc lắp đặt.

Ưu điểm về thiết kế và chất lượng

• Cấu trúc loại đóng giúp giữ sợi dây buộc trong đường dẫn trong khi vận hành.
• Cấu hình hai cuộn cung cấp thay đổi hướng dây thừng trơn tru với một sự sắp xếp nhỏ gọn.
• Bề mặt tiếp xúc của cuộn và khung trơn trơn giúp giảm mài mòn dây thừng trong quá trình hoạt động đậu.
• Các lựa chọn vật liệu hỗ trợ các yêu cầu dự án khác nhau, bao gồm thép nhẹ, thép C-Mn, thép không gỉ, thép đúc và sắt đúc nốt.
• Các tùy chọn xử lý bề mặt có thể phù hợp với các yêu cầu sơn xưởng đóng tàu và nhu cầu bảo vệ chống ăn mòn biển.
• Sản xuất có thể được sắp xếp theo JIS F 2014-1987 và yêu cầu bản vẽ dự án.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn kỹ thuật: JIS F 2014-1987 → xác nhận tiêu chuẩn tham chiếu sản xuất và kích thước.
• Loại sản phẩm: Loại đóng BF & BS → xác định cấu hình khung đóng cho hướng dẫn dây thừng được kiểm soát.
• Chuyên đường cuộn: 150×450 mm → tham số lựa chọn chính để phù hợp với đường dây và sắp xếp neo.
• Số lượng cuộn: 2 cuộn → xác định bố trí dẫn đường dây và phân biệt mô hình này với các loại ba cuộn.
• Vật liệu: thép nhẹ / thép C-Mn / thép không gỉ / thép đúc / sắt đúc nốt → được chọn theo thông số kỹ thuật dự án và yêu cầu ăn mòn.
• Phương pháp xử lý bề mặt: Sa2.5 + epoxy shop primer / galvanized / polished / customized → được chọn theo môi trường biển và hệ thống lớp phủ.
• Sợi dây áp dụng: Sợi dây / dây Manila / dây nylon → xác nhận khả năng tương thích dây trước khi báo giá.
• Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất → xác nhận chứng chỉ cần thiết trước khi đặt hàng.

Hướng dẫn điều tra

• Chiều kính danh nghĩa hoặc đường kính cuộn yêu cầu, chẳng hạn như 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm hoặc 450 mm.
• Chứng nhận loại yêu cầu: JIS F 2014 mẫu BF BS loại đóng, 2 cuộn.
• Loại dây và kích thước dây, chẳng hạn như dây thừng, dây Manila hoặc dây nylon.
• Yêu cầu vật liệu, chẳng hạn như thép nhẹ, thép C-Mn, thép không gỉ, thép đúc hoặc sắt đúc nốt.
• Yêu cầu xử lý bề mặt, chẳng hạn như Sa2.5 + epoxy shop primer, kết thúc kẽm hoặc đánh bóng.
• Giấy chứng nhận phân loại hoặc giấy chứng nhận thử nghiệm của nhà sản xuất
• Sơ đồ lắp đặt, bố trí sàn hoặc kích thước thay thế fairlead hiện có nếu có sẵn.
• Số lượng đặt hàng, cảng giao hàng và thời gian giao hàng cần thiết.

Làm thế nào nó hoạt động

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, winch, capstan hoặc điểm neo bên bờ.

Ứng dụng

Khu vực đậu ở bên tàu. Sự sắp xếp đậu trên boong. Sự thay đổi hướng dây đậu. Hướng dẫn dây đậu. Hướng dẫn dây đậu Manila. Hướng dẫn dây đậu nylon. Thay thế dây đậu kiểu đóng tiêu chuẩn của Nhật Bản.

Chứng chỉ và lợi thế

Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất

Sản phẩm có thể được cung cấp với tài liệu dự án, hồ sơ kiểm tra và tùy chọn chứng chỉ theo yêu cầu hợp đồng và phân loại.Phạm vi chính xác của giấy chứng nhận nên được xác nhận trước khi báo giá và sản xuất.

Hình vẽ & Ảnh

Sơ đồ sắp xếp chung và hình ảnh sản phẩm

Đặt hàng

• Xác nhận tên sản phẩm: JIS F 2014 Form BF BS loại đóng hai con lăn bên bờ tàu.
• Xác minh đường kính danh nghĩa và kích thước chính từ bảng tham số kỹ thuật.
• Xác nhận các yêu cầu về vật liệu, xử lý bề mặt và chứng chỉ trước khi báo giá.
• Cung cấp loại dây, kích thước dây và sắp xếp đậu tàu nếu có.
• Xác nhận số lượng, thời hạn giao hàng, cảng đích và lịch trình giao hàng cần thiết.
• Đối với các dự án thay thế, hãy cung cấp hình ảnh fairlead hiện có và kích thước lắp đặt để giảm rủi ro không phù hợp.

Câu hỏi thường gặp

Q1: Sự khác biệt chính giữa loại đóng và loại mở bên bờ tàu là gì?

A1: Loại fairlead đóng có khung giúp kiểm soát đường dây và giảm khả năng dây nhảy ra ngoài.Mở loại fairlead là thuận tiện hơn cho lối vào dây chuyền linh hoạt từ các hướng khác nhau. Trang này dành cho cấu hình hai cuộn loại khép kín.

Q2: Có thể sử dụng fairlead này cho dây thừng, dây Manila và dây nylon không?

A2: Có. Mô tả sản phẩm được cung cấp nói rằng fairlead này có thể mang dây thừng, dây Manila và dây nylon.yêu cầu đường dây và kết thúc bề mặt.

Q3: Chiều kính cuộn nào nên được chọn?

A3: Phạm vi đường kính cuộn có sẵn là 150 × 450 mm. Việc lựa chọn nên dựa trên sự sắp xếp đậu tàu, loại dây, kích thước dây và không gian lắp đặt. Nếu dự án là thay thế,kích thước fairlead hiện có nên được kiểm tra so với bảng.

Q4: Liệu vật liệu và xử lý bề mặt có thể được tùy chỉnh?

A4: Có. Các lựa chọn vật liệu bao gồm thép nhẹ, thép C-Mn, thép không gỉ, thép đúc và sắt đúc nốt.được đánh bóng hoặc tùy chỉnh theo yêu cầu của dự án.

Q5: Giấy chứng nhận nào nên được yêu cầu để báo giá?

A5: Vui lòng xác nhận liệu dự án có cần chứng chỉ của tổ chức phân loại, chứng chỉ thử nghiệm của nhà sản xuất hoặc tài liệu dự án khác hay không.Phạm vi của chứng chỉ nên được xác nhận trước khi báo giá vì nó ảnh hưởng đến kiểm tra, chi phí và lịch trình giao hàng.
