150–450 mm Mỏ neo hở 3 con lăn cho tàu | JIS F 2014-1987 Loại CF/CS cho neo tàu

150 450 mm Open-Type 3-Roller Shipside Fairlead JIS F 2014-1987 kiểu CF/CS cho tàu đậu

Tổng quan sản phẩm

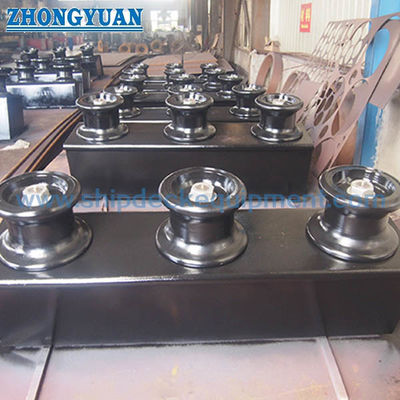

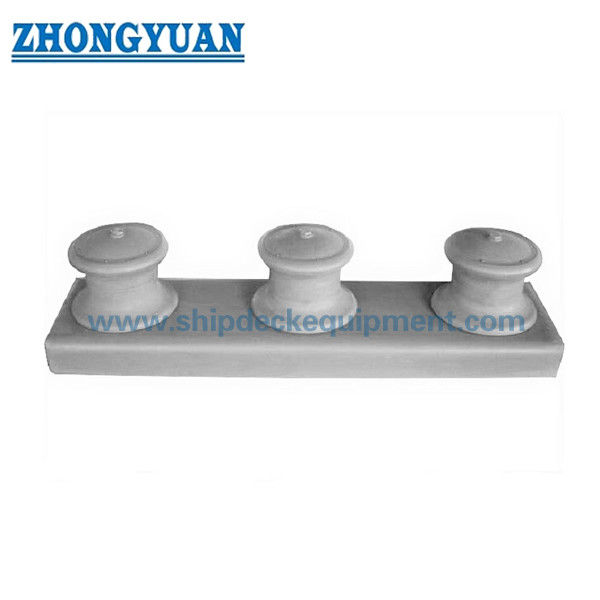

The JIS F 2014-1987 Type CF/CS shipside fairlead is an open-type three-roller mooring fairlead used to guide mooring lines at ship-side, bow, stern, and deck-edge lead positions.The open arrangement allows the line to be introduced from above without a closed retaining frame (The open arrangement allows the line to be introduced from above without a closed retaining frame) The open arrangement allows the line to be introduced from above without a closed retaining frame (The arrangement mở cho phép đường được giới thiệu từ trên mà không có khung giữ kín), while three roller contact positions provide a defined lead path where the vessel arrangement requires the JIS three-roller configuration.

Theo phân loại JIS ban đầu, Type CF sử dụng ba con roller sắt và Type CS sử dụng ba con roller sản xuất bằng thép.The standard range is 150×400 mm for Type CF and 150×450 mm for Type CS. Cast steel rollers can be discussed as a current project-specific supply alternative when required, but they should not be described as the original JIS CF roller material.Kích thước gắn, coating, inspection scope, and class requirements should be confirmed against the vessel drawing and purchase specification.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Open-type three-roller shipside fairlead → guides mooring lines through a three-roller lead arrangement at the ship side or deck edge.
• Tiêu chuẩn: JIS F 2014-1987 → active JIS fairlead standard for mooring applications; Loại CF/CS là gia đình ba con lăn mở.
• Phạm vi đường kính danh nghĩa: CF 150×400 mm / CS 150×450 mm → Type CS alone includes the 450 mm standard size.
• Các vật liệu roller gốc: CF = cast iron FC20 / CS = steel plate SS41 → các chỉ định vật liệu tuân theo tiêu chuẩn 1987 và không nên được thay thế lặng lẽ bởi các chất tương đương hiện đại.
• Main dimensions: D, L, l and l1 → L, l and l1 may be adjusted according to mounting location as permitted by the standard.
• Operation requirement: Rotating parts are required to operate smoothly → vòng xoay và tình trạng bề mặt nên được kiểm tra trong quá trình kiểm tra.
• Tùy chọn thép đúc hiện tại: Có sẵn tùy theo yêu cầu dự án → xử lý như một lựa chọn cụ thể cho dự án, không phải là định nghĩa vật liệu CF ban đầu.
• Installation focus: Pedestal / base geometry, ship-side line, rope lead angle and surrounding deck structure → confirm vessel arrangement before fabrication.

Các thông số kỹ thuật chính

Main dimensions for the JIS F 2014-1987 open-type three-roller CF/CS fairlead.

Ghi chú: JIS F 2014-1987 cho phép kích thước L, l, l1 và l2 được tăng hoặc giảm theo đúng vị trí lắp đặt.Final mounting dimensions should therefore be confirmed against the vessel arrangement drawing before production Các kích thước mounting cuối cùng nên được xác nhận trước khi sản xuất.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận JIS F 2014-1987 open-type three-roller configuration and select Type CF or Type CS according to the required standard roller construction.

Bước 2: Chọn đường kính danh nghĩa từ 150 400 mm cho CF hoặc 150 450 mm cho CS, sau đó xác nhận loại dây, đường kính dây, hướng dẫn dây và sắp xếp mooring tàu.

Bước 3: Xác nhận vật liệu cuộn. Đối với nguồn cung cấp tiêu chuẩn ban đầu, CF sử dụng sắt đúc và CS sử dụng cuộn sản xuất bằng thép.state the material grade and approval basis separately (tạm dịch: hãy nêu chất lượng vật liệu và cơ sở phê duyệt riêng).

Bước 4: Xác nhận hình học cài đặt: đường bên tàu, bố trí chân ghế / cơ sở, không gian có sẵn, kích thước L / l / l1 điều chỉnh,Deck structure and any local reinforcement required by the vessel design (các cấu trúc trên boong tàu và bất kỳ sự củng cố địa phương nào cần thiết bởi thiết kế tàu).

Bước 5: Xác nhận xử lý bề mặt, tiếp cận bôi trơn / bảo trì, chứng chỉ vật liệu, kiểm tra lớp hoặc yêu cầu nhân chứng trước khi trích dẫn.

Bước 6: Cung cấp số lượng, loại tàu, vị trí lắp đặt, GA hoặc bản vẽ nền tảng, ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng cần thiết.

Cấu trúc

Open three-roller arrangement. Roller body. Shaft. Bush. Pedestal/base. Cover/fastening components. Lubrication points. Ship-side or deck-edge mounting interface.

Roller, Installation & Quality Advantages Các lợi thế về chất lượng

• Sự sắp xếp mở cho phép đường mooring được giới thiệu từ trên, điều này rất hữu ích khi bố cục boong đòi hỏi lối vào đường linh hoạt hơn là một cấu trúc giữ kín.
• Three roller positions provide multiple rope-contact surfaces for changing the mooring-line lead through the fairlead arrangement; actual rope direction should follow the vessel mooring plan. Ba vị trí lăn cung cấp nhiều bề mặt liên lạc dây thừng để thay đổi đường dẫn đậu tàu qua sự sắp xếp của fairlead.
• Loại CF và Loại CS sử dụng các cấu trúc roller gốc khác nhau,cho phép dự án giữ lại các hình thức vật liệu JIS chỉ định thay vì đối xử với tất cả các fairleads mở ba con lăn giống hệt nhau.
• JIS F 2014 cho phép các kích thước dọc quan trọng được điều chỉnh cho vị trí lắp đặt,which helps the fairlead arrangement follow the local ship-side geometry without changing the basic standard roller type (Điều này giúp cho sự sắp xếp fairlead tuân theo hình học bên tàu địa phương mà không cần thay đổi loại roller tiêu chuẩn cơ bản).
• Roller, bushes, shafts and lubrication points should be maintained so the rotating parts remain smooth in operation and do not develop sharp rope-contact conditions. Các mặt lăn, bụi, trục và các điểm bôi trơn nên được duy trì để các bộ phận xoay vẫn hoạt động trơn tru và không phát triển các điều kiện tiếp xúc dây thừng.
• Cơ sở kiểm tra tiêu chuẩn bao gồm kiểm tra trực quan và kiểm tra hoạt động;Dimensional inspection or class witnessing can be arranged when specified by the project (bảo sát kích thước hoặc chứng kiến lớp học có thể được sắp xếp khi được chỉ định bởi dự án).
• Where a cast steel roller is requested as a modern supply alternative, material grade,chi tiết roller construction and approval scope should be confirmed separately rather than represented as original Type CF vật liệu.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: JIS F 2014-1987 → active JIS fairlead standard for mooring use.
• Loại CF: Open type, three cast-iron rollers → original standard roller material is FC20 cast iron.
• Loại CS: Open type, three steel-plate fabricated rollers → original standard roller material is SS41 steel plate.
• Chiều kính danh nghĩa: CF 150×400 mm / CS 150×450 mm → 450 mm chỉ là tiêu chuẩn cho CS.
• Installation: Shipside / deck-edge pedestal arrangement → xác nhận địa phương hull and deck geometry before production.
• Adjustable Main Dimensions: L / l / l1 → tiêu chuẩn cho phép điều chỉnh theo vị trí cài đặt.
• Cast Steel Roller Option: Project-specific alternative → material grade and approval basis to be confirmed; not original CF designation.
• Chứng chỉ Requirement: According to order scope → maker documentation, chứng chỉ vật liệu và kiểm tra lớp học nên được thỏa thuận trước khi trích dẫn.

Làm thế nào nó hoạt động

Mooring line enters the open fairlead → Line contacts the required rollers as the lead direction changes → Rollers rotate to guide the line and reduce sliding contact → Reaction is transferred through the shafts and pedestal / base into the ship structure → Roller condition and lubrication are checked during maintenance

Ứng dụng

Ship-side mooring stations Bow and stern rope lead positions Tàu chở hàng Tankers Bulk carriers Barges Workboats Dự án xây dựng mới Thay thế JIS F 2014 CF/CS fairleads

Chứng chỉ và lợi thế

Inspection and certification can be arranged according to project requirement, material traceability, order scope and classification-society approval procedure. Kiểm tra và chứng nhận có thể được sắp xếp theo yêu cầu dự án, khả năng truy xuất nguồn gốc vật liệu, phạm vi đặt hàng và thủ tục phê duyệt công ty phân loại.Certificate availability should be confirmed before quotation and is not implied as standard supply Chứng chỉ có sẵn nên được xác nhận trước khi trích dẫn và không được ngụ ý như là nguồn cung cấp tiêu chuẩn.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1:What is the difference between JIS F 2014 Type CF and Type CS?

A1:Both are open-type three-roller fairleads. Type CF uses three cast-iron rollers under the original standard, while Type CS uses three steel-plate fabricated rollers. CF is standard from 150 to 400 mm.;CS extends to 450 mm. CS mở rộng đến 450 mm.

Q2:Can cast steel rollers be supplied instead of the original CF cast-iron rollers? Có thể đúc thép thay thế cho CF cast-iron rollers?

A2:Các loại vật liệu, xây dựng chi tiết và cơ sở phê duyệt nên được thỏa thuận riêng biệt,because cast steel is not the original Type CF roller material defined by JIS F 2014-1987.

Q3:Do the JIS main dimensions have to remain fixed for every installation? Các kích thước chính của JIS phải được cố định cho mọi cài đặt?

A3:Không phải tất cả chúng. JIS F 2014-1987 allows L, l, l1 and l2 to be adjusted according to the mounting location.Pedestal interface and rope lead before production (đường giao diện và dây thừng dẫn trước khi sản xuất).
