Ống dẫn dây tàu biển có SWL đã được xác minh (254–1766 kN) | DN150–DN450 cho việc neo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | GB/T 10105-88 | Kiểu: | Loại mở |
|---|---|---|---|
| Đường kính con lăn: | 150 ~ 450mm | Con lăn số: | Con lăn 2/3 |
| Trọng lượng cuộn: | 24,8 ~ 310kg | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang dạng nốt |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | Nút cuộn thủy sản bằng thép đúc |
||
Mô tả sản phẩm
Ống dẫn dây tàu biển có SWL đã được xác minh (254–1766 kN) | DN150–DN450 cho việc neo tàu
Tổng quan sản phẩm
Ống dẫn dây tàu biển này được thiết kế như một thiết bị dẫn hướng chịu tải cho hệ thống neo tàu.
Không giống như các ống dẫn dây thông thường, thiết bị này được thiết kế với Tải trọng làm việc an toàn (SWL) đã được xác minh và hệ số an toàn, đảm bảo hiệu suất đáng tin cậy dưới các lực neo thực tế.
Các con lăn bằng thép đúc chất lượng cao, gia công chính xác và hệ thống bôi trơn tối ưu đảm bảo quay trơn tru và giảm mài mòn dây.
Thích hợp cho cả dây thép và dây tổng hợp trong môi trường biển khắc nghiệt.
Thông số kỹ thuật nhanh
- Đường kính con lăn: 150–450 mm → Xác định khả năng xử lý dây
- SWL: 254–1766 kN → Xác định tải trọng làm việc cho phép
- Hệ số an toàn: 1,35–2,09 → Chỉ ra biên độ an toàn kết cấu
- Loại con lăn: 2 / 3 Con lăn → Xác định khả năng dẫn hướng
- Chất liệu: Con lăn thép đúc + đế thép → Độ bền và độ bền
- Trục: Thép cường độ cao → Truyền tải
- Vòng bi: Ống lót đồng → Chống mài mòn
- Bôi trơn: Kênh dầu → Quay trơn tru
- Bề mặt: Sa2,5 + sơn lót → Bảo vệ chống ăn mòn
- Tiêu chuẩn: Hàng hải GB10105-88
Thông số kỹ thuật chính
| Đường kính con lăn. | Đường kính dây cáp phù hợp | Kích thước | Cân nặng | |||||||||
| Dây PP | Nylon |
Dây thép (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Đường kính con lăn. | A | L | Đường kính dây cáp phù hợp. | |||||
| Dây PP | Dây Malila | Dây thép ( G B 11 02 ) Độ bền kéo ( 155 kg f/mm2 ) |
SWL KN(tf) |
Hệ số an toàn | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Hướng dẫn lựa chọn
Bước 1 → Chọn Đường kính con lăn → Dựa trên kích thước dây
Bước 2 → Xác nhận Loại dây → Dây thép hoặc dây tổng hợp
Bước 3 → Xác nhận SWL → Phải vượt quá tải trọng neo tối đa
Bước 4 → Kiểm tra Hệ số an toàn → Cao hơn cho điều kiện động
Bước 5 → Chọn Số lượng con lăn → Dựa trên góc dẫn
Bước 6 → Xác nhận Bôi trơn → Để có độ tin cậy lâu dài
Cấu trúc
Con lăn thép đúc | Đế thép | Trục | Ống lót đồng | Kênh bôi trơn
Thuộc tính tùy chỉnh
- SWL: 254–1766 kN → Khả năng chịu tải
- Hệ số an toàn: 1,35–2,09 → An toàn kết cấu
- Chất liệu: Thép đúc → Độ bền
- Trục: Cường độ cao → Truyền tải
- Vòng bi: Ống lót đồng → Độ bền
- Bôi trơn: Kênh dầu → Quay trơn tru
- Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Hướng dẫn yêu cầu
Cung cấp đường kính dây, yêu cầu SWL, loại dây, số lượng con lăn và yêu cầu chứng nhận.
Cách hoạt động
Dây đi qua các con lăn quay giúp giảm ma sát và phân bổ tải trọng. SWL đảm bảo hoạt động an toàn dưới các tải trọng đã xác định.
Ứng dụng
Hệ thống neo tàu | Dẫn hướng dây dưới tải trọng | Xử lý dây thép
Chứng nhận & Ưu điểm
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL đã được xác minh, giảm mài mòn dây, quay trơn tru, độ tin cậy kết cấu cao.
Bản vẽ & Ảnh

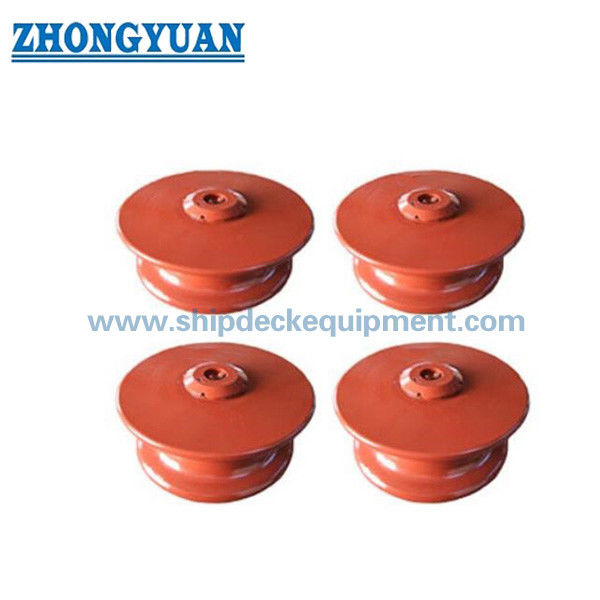

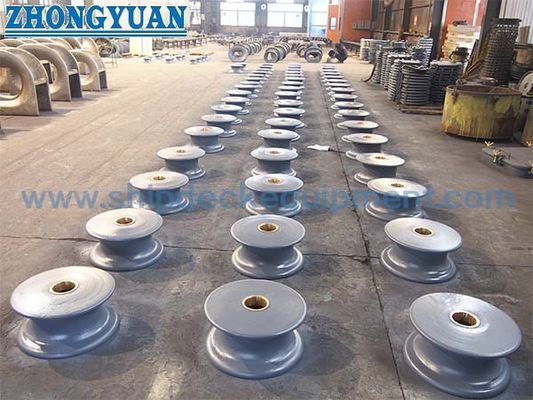

Bản vẽ GA | Ảnh sản phẩm
Đặt hàng
MOQ: 1 | Giao hàng: 30–60 ngày
Câu hỏi thường gặp
Q1: Làm thế nào để chọn SWL?
A: SWL phải cao hơn tải trọng neo tối đa.
Q2: Tại sao hệ số an toàn lại quan trọng?
A: Nó đảm bảo độ tin cậy dưới tải trọng động.
Q3: Tại sao sử dụng ống dẫn dây con lăn?
A: Nó giảm mài mòn dây và cải thiện tuổi thọ.
