GB 3887 Tiêu D Máy thông gió nấm biển.
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | GB 3887-83 | Kiểu: | D |
|---|---|---|---|
| Kích thước danh nghĩa: | 400-1200MM | Nguyên vật liệu: | Thép nhẹ, thép không gỉ, đồng, đồng |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | Ống thông hơi cho nấm biển CCS,lỗ thông hơi cho nấm thuyền CCS,GB 3887-83 Marine Outfitting |
||
Mô tả sản phẩm

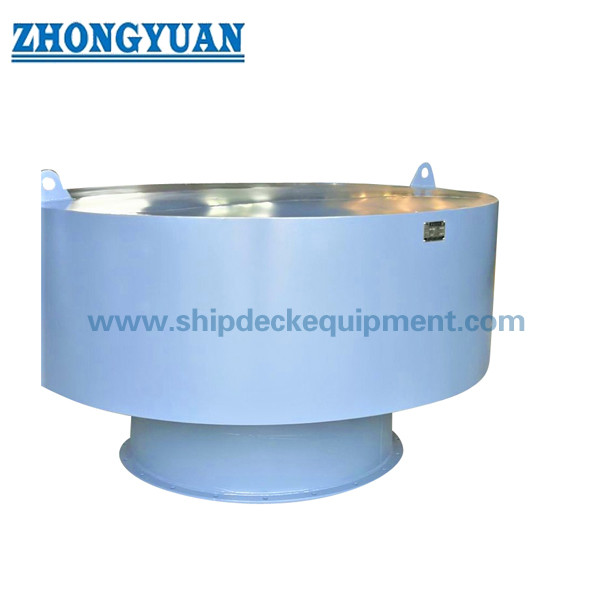

Ống thông gió hình nấm loại D theo tiêu chuẩn GB 3887 cho tàu biển | Thiết bị thông gió hàng hải đường kính lớn
Tổng quan sản phẩm
Ống thông gió hình nấm loại D theo tiêu chuẩn GB 3887 cho tàu biển là một phụ kiện thông gió boong tàu có đường kính lớn, được thiết kế để thông gió cho các không gian lớn trên tàu. Thông thường, nó được lắp đặt phía trên vị trí 2 trên boong mạn khô và có thể được bố trí để thông gió tự nhiên hoặc kết nối với quạt thông qua kết nối mặt bích khi cần thông gió cơ học.
Nắp hình nấm bảo vệ lỗ thông gió trong khi lưới thép không gỉ giúp ngăn chuột, côn trùng và vật lạ xâm nhập vào không gian được thông gió. Trang này được chuẩn bị theo dữ liệu loại D GB 3887-83 được cung cấp. Vị trí lắp đặt cuối cùng, yêu cầu kín thời tiết, chi tiết mặt bích quạt, lựa chọn vật liệu, hệ thống sơn phủ và phạm vi phê duyệt phân cấp phải được xác nhận theo bản vẽ tàu và yêu cầu dự án.
Các tài liệu tham khảo về thiết bị hàng hải công cộng cũng mô tả ống thông gió hình nấm loại D GB 3887 là các phụ kiện thông gió hàng hải lớn với các ứng dụng thông gió tự nhiên, tùy chỉnh tùy chọn, bảo vệ bằng lưới thép không gỉ và các tùy chọn xử lý bề mặt hàng hải. citeturn0search2turn0search3
Thông số kỹ thuật nhanh
- Loại sản phẩm: Ống thông gió hình nấm loại D cho tàu biển → phụ kiện thông gió đường kính lớn cho không gian boong tàu.
- Tiêu chuẩn: GB 3887-83 theo dữ liệu được cung cấp → phiên bản tiêu chuẩn áp dụng nên được xác nhận cho các dự án mới.
- Phạm vi kích thước danh nghĩa: DN400 đến DN1200 → được thiết kế cho các lỗ thông gió lớn hơn và không gian bên trong lớn hơn.
- Chế độ thông gió: Thông gió tự nhiên; có thể kết nối quạt thông qua kết nối mặt bích → chi tiết giao diện quạt yêu cầu xác nhận bản vẽ.
- Vật liệu: Thép mềm, thép không gỉ, đồng thau, đồng → chọn theo môi trường ăn mòn và đặc điểm kỹ thuật dự án.
- Bảo vệ lưới: Lưới thép không gỉ → giúp ngăn chuột, côn trùng và vật lạ xâm nhập vào không gian thông gió.
- Xử lý bề mặt: Sa 2.5 phun cát + sơn lót epoxy tham khảo, có các tùy chọn mạ kẽm hoặc đánh bóng → hoàn thiện cuối cùng tuân theo yêu cầu của tàu.
- Phân loại: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS và các phạm vi kiểm tra khác có sẵn theo yêu cầu dự án.
Thông số kỹ thuật chính
| Danh nghĩa đường kính DN |
D | D1 | H | H1 | H2 | t cho Tàu đi biển Tàu |
t cho Tàu nội thủy Tàu |
Trọng lượng cho Tàu đi biển Tàu |
Trọng lượng cho Tàu nội thủy Tàu 400 |
| 710 | 710 | 350 | 105 | 250 | 8 | 334 | 147 | 73.8 | 450 |
| 800 | 800 | 1410 | 105 | 250 | 8 | 334 | 147 | 96.8 | 500 |
| 890 | 890 | 405 | 105 | 250 | 8 | 592 | 147 | 114.6 | 550 |
| 980 | 980 | 435 | 105 | 250 | 8 | 592 | 147 | 140.5 | 600 |
| 140 | 140 | 470 | 120 | 250 | 8 | 592 | 334 | 162.3 | 700 |
| 1240 | 1240 | 520 | 120 | 250 | 8 | 592 | 334 | 209 | 800 |
| 1410 | 1410 | 560 | 140 | 300 | 8 | 592 | 334 | 287.3 | 900 |
| 1580 | 1580 | 600 | 140 | 300 | 8 | 592 | 334 | 320 | 1000 |
| 1760 | 1760 | 640 | 140 | 300 | 8 | 592 | 592 | 1100 | 1100 |
| 1930 | 1930 | 680 | 140 | 300 | 8 | 592 | 592 | 1200 | 1200 |
| 2100 | 2100 | 720 | 140 | 300 | 8 | 592 | 592 | Hướng dẫn lựa chọn & Yêu cầu | Hướng dẫn lựa chọn & Yêu cầu |
Bước 1: Xác nhận ống thông gió hình nấm loại D theo tiêu chuẩn GB 3887 và đường kính danh nghĩa DN400 đến DN1200 theo tính toán thông gió và bố trí tàu.
Bước 2: Xác nhận yêu cầu thông gió tự nhiên hoặc thông gió cơ học, bao gồm kết nối mặt bích quạt, kích thước quạt và chi tiết kết nối nếu có.
Bước 3: Xác nhận vị trí lắp đặt: vị trí boong mạn khô, mức độ tiếp xúc với thời tiết, bố trí lỗ mở, yêu cầu thoát nước và khoảng cách với các bộ phận xung quanh trên boong.
Bước 4: Xác nhận yêu cầu vật liệu: thép mềm, thép không gỉ, đồng thau, đồng hoặc vật liệu chống ăn mòn đặc biệt theo môi trường sử dụng.
Bước 5: Xác nhận lưới, bố trí nắp, xử lý bề mặt, hệ thống sơn phủ, yêu cầu hoàn thiện mạ kẽm hoặc đánh bóng.
Bước 6: Xác nhận phạm vi kiểm tra phân cấp, chứng chỉ vật liệu, chứng chỉ nhà sản xuất, số lượng, điểm đến và thời gian giao hàng.
Cấu trúc
Nắp hình nấm | Thân thông gió | Mặt bích lắp boong | Lỗ thông khí | Lưới thép không gỉ | Mặt bích kết nối quạt khi được chỉ định | Bố trí bảo vệ thời tiết | Hệ thống sơn hàng hải
Ưu điểm về thông gió, bảo vệ & kỹ thuật
Thiết kế nắp hình nấm giúp bảo vệ lỗ thông gió khỏi tiếp xúc trực tiếp với thời tiết trong khi vẫn duy trì luồng không khí.
- Phạm vi đường kính lớn loại D phù hợp với việc thông gió cho các không gian lớn trên tàu, nơi yêu cầu diện tích luồng khí lớn hơn.
- Bảo vệ bằng lưới thép không gỉ giúp giảm nguy cơ chuột, côn trùng và vật lạ xâm nhập vào khoang thông gió.
- Thông gió tự nhiên hoặc kết nối thông gió cơ học nên được lựa chọn theo thiết kế thông gió của tàu và bố trí đã được phê duyệt.
- Việc lựa chọn vật liệu rất quan trọng vì ống thông gió tiếp xúc với khí quyển hàng hải, nước biển bắn và điều kiện thời tiết.
- Việc lắp đặt cần xem xét việc xuyên qua boong, chi tiết hàn hoặc lắp đặt, thoát nước, sửa chữa lớp sơn phủ và yêu cầu kiểm tra phân cấp.
- Thuộc tính tùy chỉnh
Tiêu chuẩn: GB 3887-83 theo dữ liệu được cung cấp → xác nhận tiêu chuẩn dự án mới nhất trước khi phát hành.
- Loại: Loại D → ống thông gió hình nấm đường kính lớn.
- Đường kính danh nghĩa: DN400-1200 → chọn theo yêu cầu thông gió và bố trí tàu.
- Vật liệu: Thép mềm / thép không gỉ / đồng thau / đồng → vật liệu cuối cùng phụ thuộc vào môi trường ăn mòn và yêu cầu của khách hàng.
- Chế độ thông gió: Thông gió tự nhiên hoặc kết nối quạt → chi tiết mặt bích quạt cần được xác nhận.
- Bảo vệ lưới: Lưới thép không gỉ → bảo vệ chống côn trùng và vật lạ.
- Xử lý bề mặt: Phun cát, sơn lót epoxy, mạ kẽm, đánh bóng hoặc hoàn thiện tùy chỉnh.
- Yêu cầu chứng chỉ: Có sẵn theo phạm vi dự án → yêu cầu phê duyệt phân cấp và kiểm tra nên được xác nhận.
- Cách hoạt động
Không khí đi vào qua lỗ thông gió hình nấm → Lưới thép không gỉ ngăn vật lạ xâm nhập → Không khí thông gió đi vào các không gian trên tàu → Kết nối quạt có thể cung cấp thông gió cơ học khi được bố trí → Bảo vệ thời tiết và lớp sơn phủ duy trì hiệu suất hoạt động hàng hải
Ứng dụng
Tàu chở hàng | Tàu chở dầu | Tàu khách | Tàu chở khí | Khoang tàu lớn | Không gian phụ phòng máy | Hệ thống thông gió boong tàu | Dự án đóng mới và thay thế
Chứng nhận & Ưu điểm
Chứng chỉ có thể được sắp xếp theo yêu cầu dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt của tổ chức phân cấp.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất.
Bản vẽ & Hình ảnh
Câu hỏi thường gặp
Hỏi 1: Ống thông gió hình nấm loại D theo tiêu chuẩn GB 3887 chỉ dùng cho thông gió tự nhiên phải không?
Đáp 1: Không. Dữ liệu được cung cấp nêu rõ việc sử dụng thông gió tự nhiên và cũng cho phép kết nối quạt bằng mặt bích khi cần thông gió cơ học. Giao diện quạt cần được xác nhận bằng bản vẽ.
Hỏi 2: Tại sao lại lắp lưới thép không gỉ?
Đáp 2: Lưới thép không gỉ giúp ngăn chuột, côn trùng và vật lạ xâm nhập vào không gian thông gió, đồng thời cho phép luồng không khí đi qua ống thông gió.
Hỏi 3: Cần những thông tin gì trước khi báo giá?
Đáp 3: Xác nhận kích thước DN, vị trí lắp đặt, yêu cầu thông gió, yêu cầu mặt bích quạt (nếu có), vật liệu, xử lý bề mặt, phạm vi chứng chỉ, số lượng, loại tàu và yêu cầu giao hàng.
