JIS F 3020-1985 Phụ kiện đường ống biển dạng ống hút loại tròn loại A
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Zhongyuan |
Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | As per quotation |
chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
Thời gian giao hàng: | Theo đề nghị |
Điều khoản thanh toán: | TT, L / C, v.v. |
Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
Thông tin chi tiết |
|||
Tiêu chuẩn: | JIS F 3020-1985 | Loại hình: | Loại A |
---|---|---|---|
Kích thước danh nghĩa: | DN 50-150mm | Trọng lượng: | 1,3-16,4kg |
Vật chất: | Thép nhẹ, thép không gỉ | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy |
Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
Làm nổi bật: | JIS F 3020-1985 bellmouth hút biển,Bellmouth hút JIS F 3020,Phụ kiện đường ống hàng hải JIS F 3020-1985 |
Mô tả sản phẩm

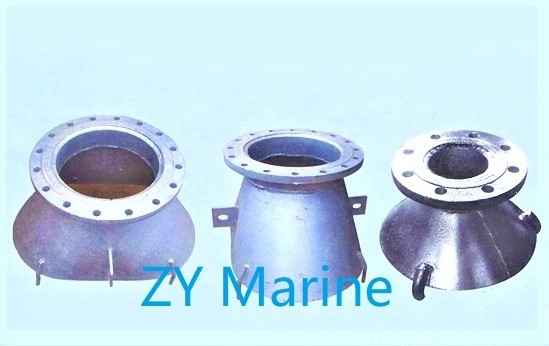

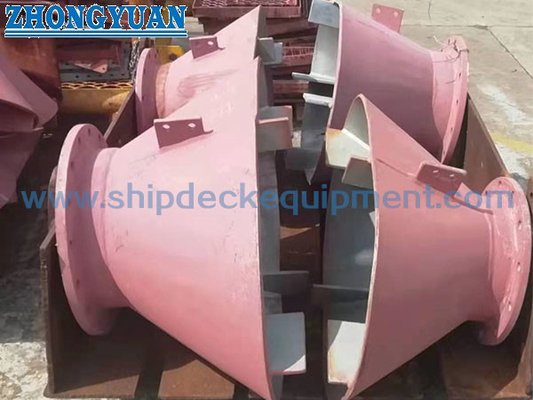

JIS F 3020-1985 Miệng chuông hút loại tròn loại A
Dmô tả:
Ống hút Bellmouth thường được sử dụng trong các bể chứa dầu, bể nước và giếng nước thải của các loại tàu, thích hợp cho môi trường nước hoặc dầu.
Kỹ thuật chính Sđặc điểm kỹ thuật:
1. Tiêu chuẩn: JIS F 3020-1985
2. Loại: Loại A
3. Kích thước danh nghĩa: DN 50-150mm
4. Trọng lượng: 1,3-16,4kg
5. Chất liệu: Thép nhẹ, thép không gỉ;
6. Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy;
7. Chứng nhận phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v.
Thông số kỹ thuật chính:
Kích thước danh nghĩa | Kích thước cấu trúc | tài liệu tham khảo | ||||||
D1 | D2 | H1 | C | t | Trọng lượng kg | |||
50 | 60,5 | 63 | 110 | 28 | 13 | 4,5 | 2,28 | 1,3 |
65 | 76,3 | 79 | 160 | 48 | 15 | 4,5 | 2,27 | 2.0 |
80 | 89.1 | 92 | 220 | 76 | 15 | 6 | 2,06 | 3,9 |
90 | 101,6 | 103 | 255 | 91 | 17 | 6 | 2.1 | 5.0 |
100 | 114,3 | 117 | 275 | 94 | 20 | 6 | 2,2 | 5.5 |
125 | 139,8 | 142 | 400 | 154 | 20 | 6 | 2,04 | 10.4 |
150 | 165,2 | 168 | 450 | 158 | 25 | số 8 | 2.0 | 16.4 |
Đang vẽcủa JIS F 3020-1985 Miệng chuông hút loại tròn Loại A
