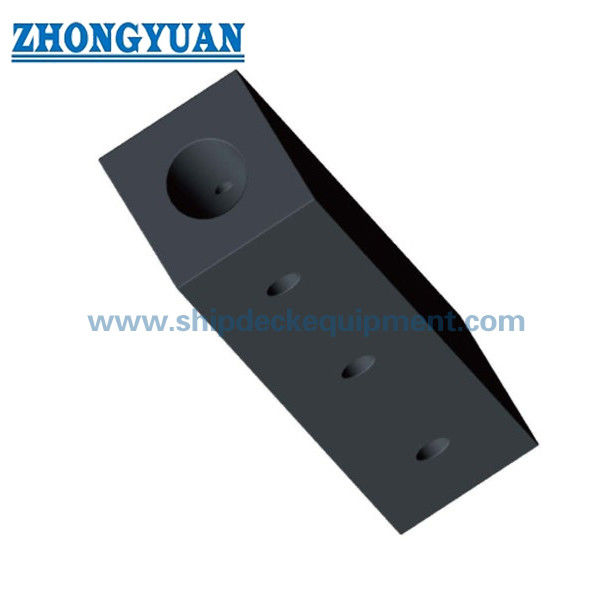

Vè chắn cao su vuông cho tàu và bến cảng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | SC | Áp dụng cho: | phía tàu, ụ tàu, ụ nổi, phía bến cảng |
|---|---|---|---|
| Chứng nhận: | CCS, BV, ABS and SGS | ||
| Làm nổi bật: | Chắn bùn cao su hàng hải SC,Chắn bùn cao su hàng hải BV,Chắn bùn cao su tàu OEM |
||
Mô tả sản phẩm
Phòng chống cao su vuông cho tàu và bến tàu biển
Tổng quan sản phẩm
Quad và hình chữ nhật cao su Fender cho tàu và nhà ga biển kết hợp hai gia đình hồ sơ cao su rắn có liên quan chặt chẽ trong một trang để tránh nội dung mỏng trùng lặp.Dòng vuông được cung cấp sử dụng mã nguồn SC, trong khi loạt hình chữ nhật sử dụng SD. Cả hai đều được thiết kế để bảo vệ bên tàu, bến khô, bến tàu nổi và bến cảng.
Dòng tham chiếu 1000 mm được cung cấp bao gồm các phần danh nghĩa 150, 200, 250, 300 và 400 mm.Các tài liệu nguồn bao gồm các đường cong hiệu suất chung nhưng không cung cấp một bảng phản ứng lực số / hấp thụ năng lượng đầy đủVì vậy, lựa chọn trên trang này dựa trên kích thước và xác minh hiệu suất cụ thể cho dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Máy bảo vệ hình vuông / hình chữ nhật
- Dòng cung cấp: Profile Square SC Profile SD hình chữ nhật
- Kích thước phần danh nghĩa: 150×400 mm
- Chiều dài tham chiếu danh mục: 1000 mm
- Số lượng cố định điển hình trong bảng cung cấp: 3 lỗ trên 1.000 mm đơn vị
- Ứng dụng: bên tàu, bến tàu khô, bến tàu nổi và bên bến tàu
- Dữ liệu hiệu suất: đường cong nguồn có sẵn; không cung cấp bảng số đầy đủ đáng tin cậy
Cấu trúc và cấu hình
Cơ thể cao su hình vuông / hình chữ nhật. Địa hình cố định trung tâm hoặc nhúng theo bản vẽ hồ sơ được cung cấp.000 mm chiều dài. Một dự án cụ thể mở rộng đến các chiều dài / phần khác khi cần thiết..
Mã nguồn SC và SD chỉ được giữ như tham chiếu chuỗi. Tên trang công khai sử dụng tên hồ sơ quốc tế mô tả để tránh nhầm lẫn với gia đình sản phẩm Super Cell riêng biệt,cũng sử dụng SC như một viết tắt trong một số tài liệu cũ.
Thông số kỹ thuật chính:
| Các loại | M | H | B | L | Các lỗ | Q | C | h | D | d | Nhận xét |
| SC 150X1000 | 75 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | Máy chui với thông số kỹ thuật khác có thể được thảo luận với |
| SC200X1000 | 100 | 200 | 200 | 1000 | 3 | 300~400 | 100-150 | 50 | 65 | 28 | |
| SC250X1000 | 125 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| SC300X1000 | 150 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| SC400X1000 | 200 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
Hướng dẫn lựa chọn và điều tra
Bước 1 xác nhận xem bản vẽ thay thế / xây dựng mới có yêu cầu hồ sơ vuông hoặc hình chữ nhật không.
Bước 2: Xác nhận kích thước phần, chiều dài, bố trí lỗ cố định và khoảng trống địa phương cần thiết.
Bước 3: Cung cấp cấu trúc hỗ trợ, sắp xếp cuộn / hỗ trợ và hướng tiếp xúc dự kiến.
Bước 4 Nếu yêu cầu hiệu suất định lượng, hãy cung cấp mục tiêu phản ứng / năng lượng của dự án và xác định cơ sở tính toán hoặc xác minh toàn diện cần thiết.
Bước 5: Xác nhận số lượng, phạm vi kiểm tra/bản hồ sơ và đích giao hàng.
Ưu điểm kỹ thuật chính
- Hình học cao su rắn đơn giản phù hợp với công việc thay thế và lắp đặt trực tiếp đơn giản.
- Phạm vi phần 150 ∼ 400 mm chung hỗ trợ nhiều thiết bị bảo vệ tàu, bến tàu và bến cảng.
- Các biến thể vuông và hình chữ nhật có thể được xử lý dưới một trang lựa chọn mà không tạo ra các trang từ khóa trùng lặp.
- Việc cố định và chiều dài có thể được phối hợp với cấu trúc hỗ trợ hiện có theo yêu cầu xác minh kỹ thuật.
Cài đặt & Giao diện hệ thống
Các hồ sơ vuông và hình chữ nhật được cố định trực tiếp vào các cấu trúc tàu hoặc bến tàu bằng cách sử dụng mô hình lỗ được cung cấp hoặc một biến thể được phê duyệt bởi dự án.khoảng cách cạnh và gia cố phụ thuộc vào vật liệu hỗ trợ và tải thiết kế.
Kiểm tra & Tài liệu
Kiểm soát chất lượng cơ bản bao gồm kiểm tra trực quan, xác minh kích thước và kiểm tra tính chất vật lý cao su.Không thêm tuyên bố về lực phản ứng số / hấp thụ năng lượng nếu vật liệu sản phẩm được cung cấp không cung cấp cơ sở hiệu suất bảng đáng tin cậy.
Hướng dẫn kỹ thuật hệ thống vòm hiện tại được sử dụng cho thiết kế dự án và thử nghiệm logic, trong khi phê duyệt loại, chứng nhận sản phẩm,Nhân chứng của bên thứ ba và tài liệu lớp chỉ được nêu khi phạm vi tương ứng đã được thỏa thuận và ghi lại.
Ứng dụng
Các bên tàu. Các bến tàu khô. Các bến tàu nổi.
Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: Tại sao các khung chắn hình vuông và hình chữ nhật nằm trên một trang? Các phạm vi cung cấp và mục đích tìm kiếm của chúng chồng chéo chặt chẽ; kết hợp chúng tránh trùng lặp các trang mỏng trong khi bảo tồn bảng chuỗi SC / SD.
Câu 2: Mã nguồn SC có giống với Super Cell không? Không. Ở đây SC là mã nguồn cũ cho hồ sơ vuông. URL công cộng và tiêu đề trang không sử dụng SC làm nhận dạng chính.
Q3: Các giá trị phản ứng và năng lượng có sẵn không? Các tài liệu được cung cấp bao gồm đường cong hiệu suất nhưng không có bảng số đầy đủ;Hiệu suất định lượng chỉ nên được thêm vào dựa trên cơ sở tính toán hoặc thử nghiệm sản phẩm đã được phê duyệt.
