Máy phun cao su hình vòm cho tàu và các bên bến tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | Hình dạng hình thang | Áp dụng: | bên tàu và bến tàu |
|---|---|---|---|
| Chứng nhận: | CCS, BV, ABS and SGS | ||
| Làm nổi bật: | Tấm chắn cao su hàng hải Trapezium,Tấm chắn cao su hàng hải CCS,Tấm chắn cao su Trapezium cho tàu thuyền |
||
Mô tả sản phẩm

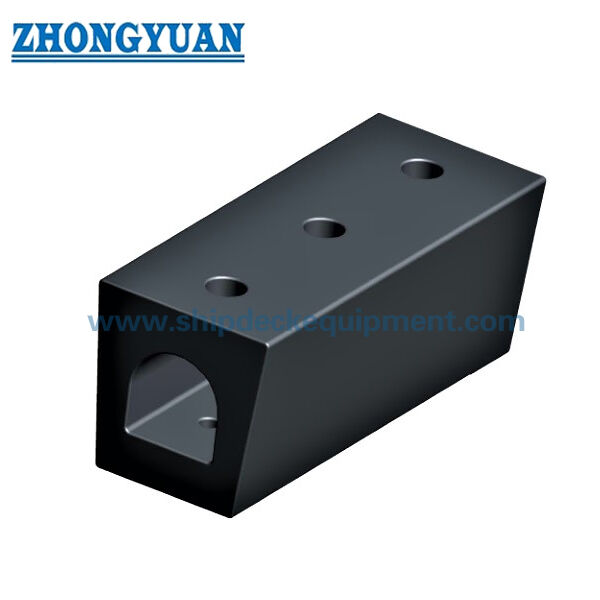

Chắn bùn cao su hình thang cho tàu và thành cầu cảng
Tổng quan sản phẩm
Chắn bùn cao su hình thang cho tàu và thành cầu cảng là một thanh cao su đặc có tiết diện thuôn để bảo vệ hai bên tàu và thành cầu cảng. Dòng sản phẩm được cung cấp bao gồm sáu tùy chọn tiết diện, bốn tùy chọn có kích thước lắp đặt chi tiết và hai thanh lớn 500 mm với chiều dài đơn vị được liệt kê là 1.500 mm.
Trang này sử dụng thuật ngữ mô tả quốc tế là "chắn bùn cao su hình thang"; "chắn bùn cao su hình thang" được giữ lại làm biểu thức tìm kiếm phụ vì nó xuất hiện trong nguồn cung cấp.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Chắn bùn thanh cao su đặc hình thang / hình thang
- Phạm vi B danh định được cung cấp: 300–500 mm
- Phạm vi H danh định được cung cấp: 250–500 mm
- Kích thước lắp đặt chi tiết được cung cấp cho bốn thanh nhỏ hơn
- Chiều dài đơn vị được liệt kê cho hai thanh 500 mm: 1.500 mm
- Ứng dụng: hai bên tàu và thành cầu cảng
- Tình trạng công bố hiệu suất: kích thước được cung cấp; không có bảng phản ứng / năng lượng số đầy đủ được cung cấp
Cấu trúc & Cấu hình
Tiết diện cao su đặc thuôn / hình thang | lỗ mở bên trong trung tâm / hình dạng lắp đặt trên các thanh chi tiết | thân thanh dọc | lắp đặt theo dự án vào cấu trúc đỡ tàu hoặc cầu cảng.
Hình dạng thanh tạo ra mặt lắp đặt hẹp hơn so với chiều rộng tiếp xúc bên ngoài trên các kích thước được chọn. Chiều dài cuối cùng và hình dạng lắp đặt phải tuân theo bản vẽ sản phẩm đã được phê duyệt cho tiết diện đã chọn.
Thông số kỹ thuật chính:
| Loại | Kích thước (mm) | |||||
| B | Bl | H | D | d | h | |
| 300x250x250 | 300 | 250 | 250 | 65 | 30 | 75 |
| 400x320x400 | 400 | 320 | 400 | 80 | 40 | 100 |
| 470x405x405 | 470 | 405 | 405 | 80 | 40 | 120 |
| 422x187x330 | 422 | 187 | 330 | 38 | 64 | 70 |
| 500x400x500 | 500 | 400 | 500 | D=1500 | ||
| 500x260x500 | 500 | 260 | 500 | D=1500 | ||
Hướng dẫn lựa chọn & Yêu cầu
Bước 1 – Xác nhận tiết diện yêu cầu từ cấu trúc lắp đặt hiện có hoặc không gian lắp đặt có sẵn.
Bước 2 – Xác nhận tổng chiều dài, hình dạng lắp đặt và liệu việc lắp đặt là ở hai bên tàu hay thành cầu cảng.
Bước 3 – Cung cấp vật liệu cấu trúc đỡ, bố trí bu lông / tấm đệm và hướng tiếp xúc dự kiến.
Bước 4 – Nếu yêu cầu hiệu suất định lượng, hãy cung cấp cơ sở phản ứng / năng lượng mục tiêu và chỉ định các yêu cầu tính toán hoặc xác minh quy mô đầy đủ.
Bước 5 – Xác nhận số lượng, tài liệu, kiểm tra và yêu cầu giao hàng.
Ưu điểm kỹ thuật chính
- Tiết diện thuôn cung cấp hình dạng tiếp xúc thay thế khi thanh vuông hoặc thanh D đơn giản không phù hợp với không gian lắp đặt có sẵn.
- Sáu tiết diện được cung cấp bao phủ chiều cao danh định từ 250–500 mm và nhiều mối quan hệ chiều rộng đáy.
- Cấu trúc cao su đặc trực tiếp hỗ trợ thay thế đơn giản trong các ứng dụng hai bên tàu và thành cầu cảng.
- Các thanh 500 mm lớn được cung cấp với chiều dài đơn vị được liệt kê là 1.500 mm để lập kế hoạch dự án.
Lắp đặt & Giao diện hệ thống
Chắn bùn hình thang được cố định vào cấu trúc đỡ của tàu hoặc cầu cảng bằng các lỗ và tấm đệm đặc trưng cho từng loại thanh đã được phê duyệt. Kích thước bu lông cuối cùng, khoảng cách, gia cố cục bộ và khoảng hở lắp đặt được xác định từ tiết diện đã chọn, vật liệu đỡ và cơ sở tải trọng của dự án.
Kiểm tra & Tài liệu
Kiểm soát chất lượng cơ bản bao gồm kiểm tra trực quan, xác minh kích thước và thử nghiệm tính chất vật lý của cao su. Không có tuyên bố về lực phản ứng / hấp thụ năng lượng số nào được thêm vào khi vật liệu sản phẩm được cung cấp không cung cấp cơ sở hiệu suất được lập bảng đáng tin cậy.
Hướng dẫn kỹ thuật hệ thống chắn bùn hiện tại được sử dụng cho logic thiết kế và thử nghiệm dự án, trong khi phê duyệt loại, chứng nhận sản phẩm, giám sát của bên thứ ba và tài liệu phân loại chỉ được nêu khi phạm vi tương ứng đã được thỏa thuận và ghi lại.
Ứng dụng
Hai bên tàu | thành cầu cảng | bảo vệ ụ khô | mép ụ nổi | bảo vệ bến tàu | chắn bùn tiết diện thuôn thay thế
Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: "Chắn bùn cao su hình thang" có cùng ý định tìm kiếm không? – Có. Nguồn cung cấp sử dụng "hình thang", trong khi "chắn bùn cao su hình thang" là tên trang mô tả rõ ràng hơn.
Q2: Tại sao D, d và h trống đối với hai thanh 500 mm? – Bảng được cung cấp chỉ ghi B, B1, H và D = 1500 cho các hàng đó; các kích thước lắp đặt bị thiếu không được đoán.
Q3: Giá trị phản ứng và năng lượng có được công bố không? – Không có bảng hiệu suất số đáng tin cậy nào được cung cấp. Hiệu suất định lượng nên đến từ cơ sở tính toán hoặc thử nghiệm sản phẩm đã được phê duyệt.
