Máy bảo vệ cao su hình chữ nhật cho tàu và bến tàu biển
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | SD | Áp dụng: | phía tàu, ụ tàu, ụ nổi, phía bến cảng |
|---|---|---|---|
| Chứng nhận: | CCS, BV, ABS and SGS | ||
| Làm nổi bật: | Bộ phận bảo vệ thanh chắn bến tàu cao su,bộ phận bảo vệ thanh chắn bến tàu cao su SD,tấm chắn bùn cao su bến tàu SGS |
||
Mô tả sản phẩm
Vè chắn cao su hình chữ nhật cho tàu và bến cảng
Tổng quan sản phẩm
Vè chắn cao su hình vuông và hình chữ nhật cho tàu và bến cảng kết hợp hai họ cấu hình cao su đặc liên quan chặt chẽ trên một trang để tránh nội dung mỏng trùng lặp. Dòng vuông được cung cấp sử dụng mã nguồn SC, trong khi dòng chữ nhật sử dụng SD. Cả hai đều dành cho việc bảo vệ mạn tàu, ụ khô, ụ nổi và bến cảng.
Dòng tham chiếu 1.000 mm được cung cấp bao gồm các tiết diện danh định 150, 200, 250, 300 và 400 mm. Các tài liệu nguồn bao gồm các đường cong hiệu suất chung nhưng không cung cấp bảng lực phản ứng / hấp thụ năng lượng số đầy đủ, vì vậy việc lựa chọn trên trang này dựa trên kích thước và xác minh hiệu suất theo dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Vè chắn cấu hình cao su đặc hình vuông / hình chữ nhật
- Dòng được cung cấp: Cấu hình vuông SC | Cấu hình chữ nhật SD
- Kích thước tiết diện danh định: 150–400 mm
- Chiều dài tham chiếu danh mục: 1.000 mm
- Số lượng lỗ cố định điển hình trong bảng được cung cấp: 3 lỗ trên mỗi đơn vị 1.000 mm
- Ứng dụng: mạn tàu, ụ khô, ụ nổi và bến cảng
- Dữ liệu hiệu suất: đường cong nguồn có sẵn; không có bảng số đầy đủ đáng tin cậy được cung cấp
Cấu trúc & Cấu hình
Thân cao su đặc hình vuông / hình chữ nhật | hình học cố định trung tâm hoặc nhúng theo bản vẽ cấu hình được cung cấp | vị trí bu lông lặp lại dọc theo chiều dài 1.000 mm | mở rộng theo dự án sang các chiều dài / tiết diện khác khi cần thiết.
Mã nguồn SC và SD chỉ được giữ lại làm tham chiếu dòng. Tên trang công khai sử dụng tên cấu hình quốc tế mô tả để tránh nhầm lẫn với họ sản phẩm Super Cell riêng biệt, cũng sử dụng SC làm viết tắt trong một số tài liệu cũ.
Thông số kỹ thuật chính:
| LOẠI | H | B | L | Lỗ | Q | C | h | D | d | Nhận xét |
| SD150X1000 | 150 | J 50 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | Vè chắn có thông số kỹ thuật khác có thể được thảo luận với |
| SD200X1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 65 | 28 | |
| SD250X1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| SD300X1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| SD400X1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
Hướng dẫn lựa chọn & Yêu cầu
Bước 1 – Xác nhận xem bản vẽ thay thế / đóng mới có yêu cầu cấu hình hình vuông hay hình chữ nhật không.
Bước 2 – Xác nhận kích thước tiết diện, chiều dài, bố trí lỗ cố định và khoảng hở cục bộ cần thiết.
Bước 3 – Cung cấp cấu trúc hỗ trợ, bố trí bu lông / tấm đệm và hướng tiếp xúc dự kiến.
Bước 4 – Nếu yêu cầu hiệu suất định lượng, hãy cung cấp mục tiêu lực phản ứng / năng lượng của dự án và chỉ định cơ sở tính toán hoặc xác minh quy mô đầy đủ cần thiết.
Bước 5 – Xác nhận số lượng, phạm vi kiểm tra / tài liệu và điểm đến giao hàng.
Ưu điểm kỹ thuật chính
- Hình dạng cao su đặc đơn giản phù hợp cho công việc thay thế và lắp đặt trực tiếp đơn giản.
- Phạm vi tiết diện phổ biến 150–400 mm hỗ trợ nhiều loại bố trí bảo vệ tàu, bến cảng và cầu cảng.
- Các biến thể hình vuông và hình chữ nhật có thể được xử lý trên một trang lựa chọn mà không tạo ra các trang từ khóa trùng lặp.
- Việc cố định và chiều dài có thể được phối hợp với cấu trúc hỗ trợ hiện có tùy thuộc vào xác minh kỹ thuật.
Lắp đặt & Giao diện hệ thống
Các cấu hình hình vuông và hình chữ nhật được cố định trực tiếp vào cấu trúc tàu hoặc bến bằng cách sử dụng bố trí lỗ được cung cấp hoặc một biến thể được phê duyệt theo dự án. Bu lông cuối cùng, tấm đệm, khoảng cách mép và gia cố phụ thuộc vào vật liệu hỗ trợ và tải trọng thiết kế.
Kiểm tra & Tài liệu
Kiểm soát chất lượng cơ bản bao gồm kiểm tra trực quan, xác minh kích thước và thử nghiệm tính chất vật lý của cao su. Không có yêu cầu về lực phản ứng / hấp thụ năng lượng nào được thêm vào khi vật liệu sản phẩm được cung cấp không cung cấp cơ sở hiệu suất được lập bảng đáng tin cậy.
Hướng dẫn kỹ thuật hệ thống vè chắn hiện tại được sử dụng cho logic thiết kế và thử nghiệm dự án, trong khi phê duyệt loại, chứng nhận sản phẩm, giám sát của bên thứ ba và tài liệu phân loại chỉ được nêu khi phạm vi tương ứng đã được thỏa thuận và ghi lại.
Ứng dụng
Mạn tàu | ụ khô | ụ nổi | mép bến | bến tàu công tác | lắp đặt vè chắn cấu hình thay thế

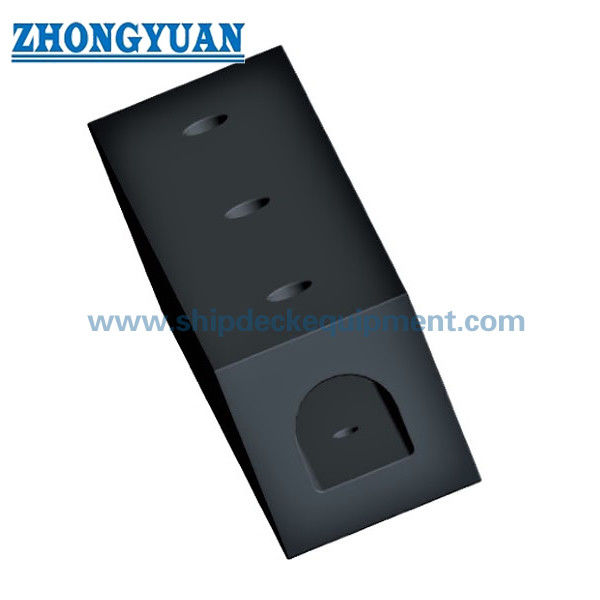

Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Tại sao vè chắn hình vuông và hình chữ nhật lại ở trên một trang? — Phạm vi được cung cấp và ý định tìm kiếm của chúng trùng lặp mạnh mẽ; kết hợp chúng tránh các trang mỏng trùng lặp trong khi vẫn giữ nguyên bảng dòng SC/SD.
Q2: Mã nguồn SC có giống với Super Cell không? — Không. Ở đây SC là mã nguồn cũ cho cấu hình hình vuông. URL công khai và tiêu đề trang không sử dụng SC làm định danh chính.
Q3: Có sẵn giá trị lực phản ứng và năng lượng không? — Các tài liệu được cung cấp bao gồm các đường cong hiệu suất nhưng không có bảng số đầy đủ; hiệu suất định lượng chỉ nên được thêm vào từ cơ sở tính toán hoặc thử nghiệm sản phẩm đã được phê duyệt.
