ISO 5894 Loại DO Nhiều bu lông Cửa cống với nắp lõm phía trên Trang phục hàng hải
Thông tin chi tiết sản phẩm:
| Tài liệu: | Marine manhole cover CBT 43...14.pdf |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn: | BS ISO 5894: 2018/ GB 11628 | Loại: | LÀM |
|---|---|---|---|
| Vật liệu: | Thép nhẹ, thép không gỉ | Vòng đệm: | Thích hợp với dầu, nước biển và nước ngọt; Miễn phí từ amiăng |
| Bolt & Nuts: | M20, thép không gỉ, đồng, đồng thau | thử nghiệm: | kiểm tra áp suất thủy lực |
| Cấu trúc: | Theo tiêu chuẩn hoặc tùy chỉnh, như bản vẽ của khách hàng | Loại ứng dụng: | Nước kín, dầu chặt |
| Điều trị bề mặt: | Bây cát thành S2,5 + Một lớp Primer Epoxy Shop, được đánh bóng, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵ | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Làm nổi bật: | Nắp hố ga hàng hải iso 5894,Nắp hố ga hàng hải m20 bolt,M20 hạt m20 Nắp cống hàng hải |
||
Mô tả sản phẩm

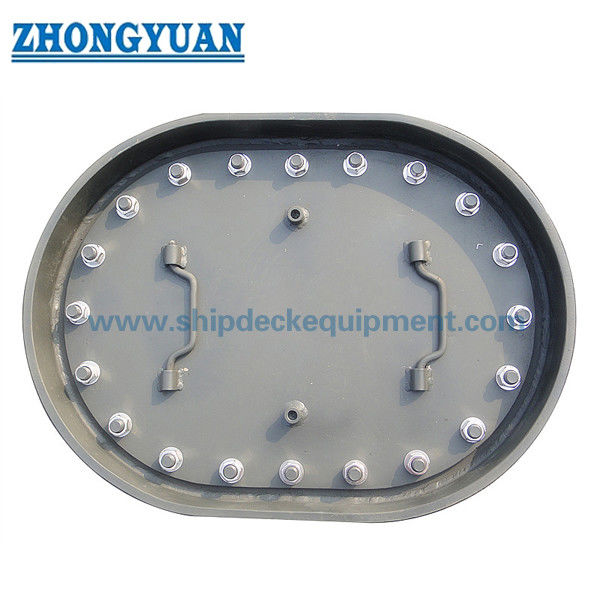

ISO 5894 Loại DO Multi Bolts Manhole với nắp trên nhúng
Mô tả:
Đối với tàu là loại A của vỏ lỗ ống dẫn. Hình dạng của vỏ này là vòng tròn dài. Đây là một loại vỏ với coaming. Nó có thể được nâng lên. Nó đáp ứng tiêu chuẩn của IS05892 và CB / T19-2001.Nó được làm bằng thép và có thể được sử dụng cho các tàu khác nhauNếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng liên hệ với chúng tôi để biết thêm thông tin.
Thông số kỹ thuật chính:
- Tiêu chuẩn: BS ISO 5894:2018/ GB 11628
- Loại: DO,
- Vật liệu: thép nhẹ, thép không gỉ,
- Ghi: Thích hợp với dầu, nước biển và nước ngọt; Không có amiăng;
- Bolt & Nuts: M20, thép không gỉ, đồng, đồng;
- Thử nghiệm: Thử nghiệm áp suất thủy lực,
- Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh, Theo bản vẽ của khách hàng,
- Loại ứng dụng: Không thấm nước, không thấm dầu,
- Điều trị bề mặt: phun cát đến S2.5 + một lớp epoxy shop primer, đánh bóng, mạ mạ, điều trị bề mặt tùy chỉnh có sẵn.
- Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Các thông số kỹ thuật chính:
| Kích thước danh nghĩa L1 × b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Các thiết bị buộc Chiều kính |
Các thiết bị buộc Số |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
LƯU Ý 1 t là cho độ dày tối thiểu, độ dày không được hiển thị trong bảng có thể được thiết kế theo nhà xây dựng thực hành |
|||||||||
| Chìa khóa | ||||||
| 1 | tấm coaming | 4 | vỏ | 7 | Nhẫn tấm | 9 đánh dấu |
| 2 | đệm | 5 | Bìa trên | 8 | Bốc an toàn | 10 chốt kéo lên, 2 x M20 |
| 3 | tay cầm | 6 | tay cầm | |||
Kích thước hàn và chi tiết phải đáp ứng các tiêu chuẩn công nghiệp được công nhận.
Kích thước được đưa ra trong ngoặc kép () có thể được điều chỉnh. Phần trên của nắp, bao gồm nốt, không nên nhô ra khỏi bề mặt phơi khi chọn kích thước được đưa ra trong ngoặc kép.
LƯU Ý 1'1 x b1 là một lỗ trống.
LƯU Ý 2 Cụm kéo lên 2 x M20 có thể được người dùng lựa chọn nếu thích hợp.

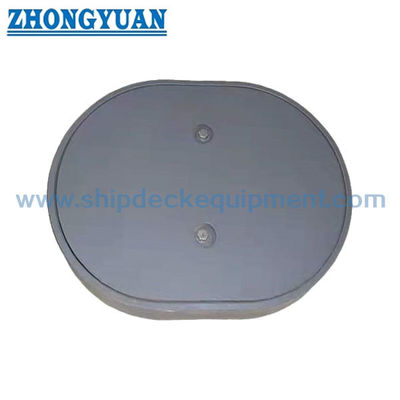

Kịch bản của ISO 5894 loại DO Multi Bolts Manhole With Recessed Top Cover Marine Equipment
