Chặn Nút Bằng Thép Không Gỉ 14" | Hướng Dẫn Dây Neo Đánh Bóng Cho Du Thuyền & Thuyền Làm Việc
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại mô hình: | Nút bấm bằng thép không gỉ; | Kiểu: | 14” hoặc tùy chỉnh; |
|---|---|---|---|
| Lớp vật liệu: | SUS304, SUS306 Đúc không gỉ, Tấm thép không gỉ; | Kiểm soát chất lượng: | Thử nghiệm cơ học vật liệu, xử lý nhiệt, thử nghiệm thâm nhập thuốc nhuộm nếu được yêu cầu; |
| Xử lý bề mặt: | Đánh bóng, đánh bóng gương, đánh bóng nặng; | giấy chứng nhận: | Giấy chứng nhận của Nhà máy và Phê duyệt Lớp cùng với báo cáo kiểm tra đặc tính vật liệu. |
| Tay nghề đúc:: | Công nghệ đúc Silica Sol, Công nghệ đúc Natri Silicat; | ||
| Làm nổi bật: | chock neo đánh bóng,chock neo bằng thép không gỉ,chock neo 14 " |
||
Mô tả sản phẩm

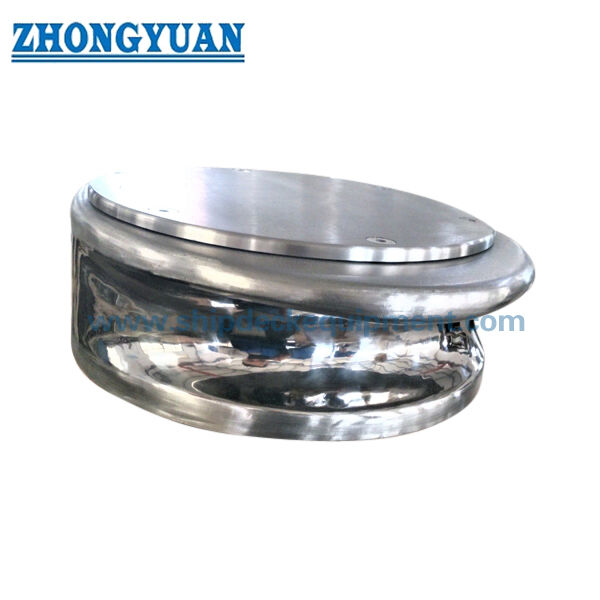

Chốc nút bằng thép không gỉ 14 inch | Hướng dẫn dây neo bằng thép đánh bóng cho du thuyền & tàu công vụ
Tổng quan sản phẩm
Chốc nút bằng thép không gỉ đánh bóng là một thiết bị dẫn hướng dây neo nhỏ gọn dành cho các tàu cần bề mặt tiếp xúc dây neo nhẵn, vật liệu thép không gỉ chống ăn mòn và vẻ ngoài đánh bóng sạch sẽ. Sản phẩm phù hợp cho các tàu hồ, tàu sông nội địa, du thuyền, tàu dịch vụ chính thức, tàu công vụ, tàu tuần tra và tàu tuần duyên, đặc biệt cho các dự án ở Châu Mỹ, nơi thường yêu cầu phụ kiện boong bằng thép không gỉ và phần cứng neo bằng thép đánh bóng.
Chốc có thể được cung cấp bằng thép đúc SUS304 hoặc SUS316, với xử lý bề mặt đánh bóng, đánh bóng nặng hoặc đánh bóng gương. Bán kính tiếp xúc dây neo và các khu vực thay đổi tiết diện phải được hoàn thiện nhẵn và không có gờ để giúp giảm thiểu việc cắt dây neo, mài mòn cục bộ và tập trung ứng suất. Có thể sắp xếp đúc silic sol, đúc natri silicat, xử lý nhiệt, kiểm tra cơ học vật liệu, kiểm tra thẩm thấu thuốc nhuộm, xem xét FEA và kiểm tra kéo theo phạm vi đơn hàng đã xác nhận và yêu cầu dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: chốc nút bằng thép không gỉ đánh bóng → hướng dẫn dây neo nhỏ gọn cho các điểm neo tàu yêu cầu bề mặt thép không gỉ nhẵn.
- Ứng dụng chính: tàu hồ, tàu sông nội địa, du thuyền, tàu công vụ chính thức, tàu tuần tra và tàu tuần duyên → phù hợp cho phần cứng boong có thể nhìn thấy và các bố trí neo tàu nhỏ đến trung bình.
- Kích thước cung cấp: loại 14 inch hoặc tùy chỉnh → các kích thước A đến G được cung cấp được sử dụng để kiểm tra bố cục và xác nhận báo giá.
- Tham chiếu kích thước chính: A 16,5 inch (419,1 mm), B 14 inch (355,6 mm), C Ø14 inch (Ø355,6 mm) → các kích thước chính để vẽ bản vẽ trang web và xem xét không gian lắp đặt.
- Tùy chọn vật liệu: thép đúc SUS304 hoặc SUS316 → cấp độ cuối cùng nên được chọn theo thông số kỹ thuật của tàu, môi trường nước và yêu cầu của chủ sở hữu.
- Xử lý bề mặt: đánh bóng, đánh bóng nặng hoặc đánh bóng gương → cải thiện vẻ ngoài và giúp tạo ra bề mặt tiếp xúc dây neo không có gờ.
- Chế tạo đúc: đúc silic sol hoặc đúc natri silicat → quy trình nên được xác nhận theo yêu cầu về độ hoàn thiện bề mặt, dung sai kích thước, chi phí và giao hàng.
- Kiểm tra và hỗ trợ kỹ thuật: kiểm tra cơ học vật liệu, hồ sơ xử lý nhiệt, kiểm tra thẩm thấu thuốc nhuộm, tính toán FEA và kiểm tra kéo → có sẵn theo yêu cầu dự án.
Thông số kỹ thuật chính
| Mô tả | Kích thước tính bằng inch (mm) |
Cân nặng lbs (KGS) |
||||||
| Thép không gỉ chốc nút |
A | B | C (Ø) | D (Ø) | E (Ø) | F | G | |
| 16.5 | 14 | 14 | 11 | 9.1 | 4.8 | 1.5 | 110 | |
| 419.1 | 355.6 | 355.6 | 279.4 | 231.14 | 121.92 | 38.1 | 50 | |
Hướng dẫn lựa chọn & yêu cầu
Bước 1: Xác nhận loại chốc nút bằng thép không gỉ, kích thước 14 inch hoặc kích thước tùy chỉnh, và liệu các kích thước A đến G có khớp với bản vẽ tàu hay không.
Bước 2: Xác nhận loại tàu và khu vực hoạt động: tàu hồ, tàu sông nội địa, du thuyền, tàu công vụ, tàu tuần tra, tàu tuần duyên, hoặc ứng dụng dự án khác.
Bước 3: Xác nhận yêu cầu vật liệu: SUS304, SUS316, cấp độ thép đúc, bất kỳ bộ phận tấm thép không gỉ nào và yêu cầu truy xuất nguồn gốc vật liệu.
Bước 4: Xác nhận độ hoàn thiện bề mặt: đánh bóng, đánh bóng nặng hoặc đánh bóng gương, bao gồm tiêu chuẩn hình ảnh, ảnh mẫu hoặc độ nhám yêu cầu nếu có.
Bước 5: Xác nhận phạm vi kiểm tra và chứng nhận: chứng nhận nhà máy, báo cáo kiểm tra tính chất vật liệu, hồ sơ xử lý nhiệt, kiểm tra thẩm thấu thuốc nhuộm, phê duyệt của đăng kiểm, tính toán FEA và kiểm tra kéo nếu cần.
Bước 6: Cung cấp số lượng, vị trí lắp đặt, bản vẽ hoặc ảnh, kích thước dây neo và tải trọng cơ sở nếu có, điểm đến giao hàng và thời gian giao hàng yêu cầu.
Cấu trúc
Thân chốc nút bằng thép đúc | Bề mặt tiếp xúc dây neo tròn | Chuyển tiếp tiết diện mượt mà | Hoàn thiện đánh bóng hoặc đánh bóng gương | Giao diện lắp đặt boong hoặc thành tàu cần xác nhận | Phạm vi kiểm tra và thử nghiệm tùy chọn
Ưu điểm đúc, đánh bóng & kỹ thuật
- Cấu trúc thép không gỉ đánh bóng phù hợp cho các khu vực neo đậu có thể nhìn thấy trên du thuyền, tàu công vụ, tàu tuần tra, tàu nội địa và tàu tuần duyên, nơi cả khả năng chống ăn mòn và vẻ ngoài đều là mối quan tâm khi mua sắm.
- Hồ sơ tiếp xúc dây neo tròn và hoàn thiện không có gờ giúp giảm thiểu tiếp xúc cục bộ sắc nét có thể cắt, cọ xát hoặc làm hỏng cục bộ dây neo.
- Các khu vực bán kính và thay đổi tiết diện mượt mà giúp giảm tập trung ứng suất cục bộ; có thể cung cấp đánh giá độ bền dựa trên FEA khi dự án yêu cầu xác minh kỹ thuật.
- Có thể chọn đúc silic sol khi cần bề mặt đúc tốt hơn và cơ sở hoàn thiện tinh hơn, trong khi đúc natri silicat có thể được thảo luận theo yêu cầu về chi phí và sản xuất.
- SUS304 có thể được xem xét cho nước ngọt và dịch vụ chung khi được chấp nhận theo thông số kỹ thuật của dự án; SUS316 có thể được chọn khi yêu cầu khả năng chống ăn mòn cao hơn bởi chủ sở hữu hoặc môi trường hoạt động.
- Có thể sắp xếp xử lý nhiệt và kiểm tra cơ học vật liệu theo cấp độ thép đúc đã chọn và kế hoạch kiểm tra đơn hàng.
- Kiểm tra thẩm thấu thuốc nhuộm phù hợp để kiểm tra các dấu hiệu nứt trên bề mặt của bề mặt thép đúc đánh bóng khi được khách hàng hoặc kế hoạch kiểm tra chỉ định.
- Kiểm tra kéo có thể được sắp xếp theo yêu cầu dự án; tải trọng kiểm tra, hướng tải, bố trí cố định và tiêu chí chấp nhận phải được xác nhận trước khi báo giá.
Thuộc tính tùy chỉnh
- Tên sản phẩm: Chốc nút bằng thép không gỉ đánh bóng → hướng dẫn dây neo với hồ sơ nút tròn nhẵn.
- Loại mẫu: Chốc nút bằng thép không gỉ → loại 14 inch hoặc kích thước tùy chỉnh theo bản vẽ tàu.
- Vật liệu: thép đúc SUS304 / SUS316 → thuật ngữ SUS306 trong dữ liệu được cung cấp cần được xác nhận trước khi phát hành bảng dữ liệu cuối cùng.
- Chế tạo đúc: đúc silic sol / đúc natri silicat → quy trình được chọn theo chất lượng bề mặt, dung sai và yêu cầu ngân sách.
- Hoàn thiện bề mặt: đánh bóng / đánh bóng nặng / đánh bóng gương → mức độ hoàn thiện nên được xác nhận bằng ảnh mẫu hoặc yêu cầu hình ảnh.
- Kiểm tra: kiểm tra cơ học vật liệu / xử lý nhiệt / kiểm tra thẩm thấu thuốc nhuộm nếu cần → phạm vi kiểm tra tuân theo yêu cầu phê duyệt đơn hàng và dự án.
- Hỗ trợ kỹ thuật: tính toán độ bền FEA và kiểm tra kéo có sẵn → trường hợp tải, hướng dây neo và tiêu chí chấp nhận phải được xác nhận trước khi báo giá.
- Chứng nhận: phê duyệt của đăng kiểm và chứng nhận nhà máy có sẵn theo yêu cầu → không được coi là giao hàng tiêu chuẩn trừ khi được bao gồm trong phạm vi đơn hàng.
- Lắp đặt: lắp boong hoặc thành tàu cần xác nhận → cấu trúc xung quanh, phương pháp hàn / bu lông và gia cố nên được kiểm tra bằng bản vẽ.
Cách hoạt động
Dây neo tiếp cận chốc → Hồ sơ nút tròn đánh bóng dẫn hướng dây neo → Bề mặt tiếp xúc không có gờ giảm mài mòn cục bộ → Lực dây neo cục bộ được truyền đến cấu trúc tàu thông qua chốc đã lắp đặt → Phạm vi kiểm tra hoặc thử nghiệm được xác nhận theo yêu cầu dự án
Ứng dụng
Tàu hồ ở Châu Mỹ | Tàu sông nội địa | Du thuyền | Tàu công vụ chính thức | Tàu tuần tra | Tàu tuần duyên | Tàu dịch vụ nhỏ | Vị trí neo đậu tại bến và cảng | Dự án đóng mới và thay thế
Chứng nhận & Ưu điểm
Chứng nhận có thể được sắp xếp theo yêu cầu dự án, phạm vi kiểm tra, truy xuất nguồn gốc vật liệu và quy trình phê duyệt của đăng kiểm hoặc chủ sở hữu.
Chứng nhận:, Chứng nhận kiểm tra của nhà sản xuất. phê duyệt của đăng kiểm, chứng nhận nhà máy và báo cáo kiểm tra tính chất vật liệu có sẵn theo yêu cầu theo phạm vi đơn hàng.

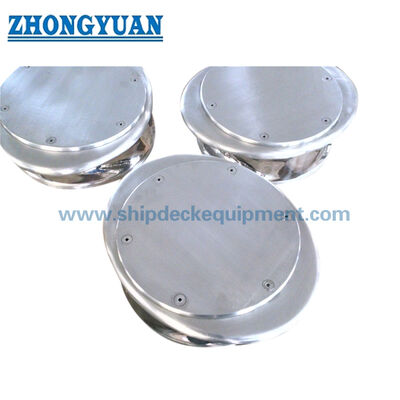

Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Nên chọn SUS304 hay SUS316 cho chốc nút bằng thép không gỉ?
A1: SUS304 có thể được xem xét cho dịch vụ hồ nước ngọt và sông nội địa khi được chấp nhận theo thông số kỹ thuật của tàu. SUS316 thường được chọn khi yêu cầu khả năng chống ăn mòn cao hơn, đặc biệt là cho dịch vụ ven biển, tiếp xúc với sương muối hoặc yêu cầu nghiêm ngặt hơn của chủ sở hữu. Cấp độ vật liệu cuối cùng nên tuân theo thông số kỹ thuật của dự án.
Q2: Chốc nút có thể được cung cấp với lớp hoàn thiện đánh bóng gương không?
A2: Có. Có thể cung cấp các lớp hoàn thiện đánh bóng, đánh bóng nặng và đánh bóng gương. Lớp hoàn thiện yêu cầu nên được xác nhận bằng mẫu bề mặt, ảnh tham chiếu hoặc yêu cầu chấp nhận hình ảnh vì đánh bóng gương ảnh hưởng đến quy trình sản xuất, kiểm tra và chi phí.
Q3: Có thể cung cấp tính toán FEA và kiểm tra kéo không?
A3: Có. Tính toán độ bền FEA và kiểm tra kéo có thể được sắp xếp theo yêu cầu dự án. Hướng dây neo, cơ sở tải trọng dự kiến, tải trọng kiểm tra, bố trí cố định và tiêu chí chấp nhận phải được xác nhận trước khi báo giá.
